EN(H4DO)(diag)-244

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И ДАТЧИ-
КОМ ПОЛОЖЕНИЯ ПЕДАЛИ АКСЕЛЕРАТОРА.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъемы от ECM и датчика поло-
жения педали акселератора.
3) Измерьте сопротивление в проводке между
ECM и разъемом датчика положения педали ак-
селератора.

Разъем и клемма

(B136) № 28 — (B315) № 6:
(B136) № 18 — (B315) № 5:

Сопротивление составляет
менее 1 Ом?

Переходите к ша-
гу 2.

Устраните разрыв
цепи в проводке
между ECM и
разъемом датчи-
ка положения пе-
дали акселерато-
ра.

2

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И ДАТЧИ-
КОМ ПОЛОЖЕНИЯ ПЕДАЛИ АКСЕЛЕРАТОРА.
1) Подключите разъем к ECM.
2) Измерьте сопротивление между разъемом
датчика положения педали акселератора и мас-
сой кузова.

Разъем и клемма

(B315) № 5 — Масса кузова:

Сопротивление составляет
менее 5 Ом?

Переходите к ша-
гу 3.

Устраните неис-
правность в про-
водке и разъеме.

ПРИМЕЧАНИЕ:
В этом случае ис-
правьте следую-
щее:
• Разрыв цепи в
проводке между
ECM и массой
двигателя
• Плохой контакт
в разъеме ECM
• Плохой контакт
в соединитель-
ном разъеме

3

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И ДАТЧИ-
КОМ ПОЛОЖЕНИЯ ПЕДАЛИ АКСЕЛЕРАТОРА.
1) Переведите выключатель зажигания в поло-
жение ON.
2) Измерьте напряжение между разъемом датчи-
ка положения педали акселератора и массой ку-
зова.

Разъем и клемма

(B315) № 6 (+) — Масса кузова (–):

Напряжение составляет
4,85 В или более?

Устраните корот-
кое замыкание на
цепь питания в
проводке между
ECM и разъемом
датчика положе-
ния педали аксе-
лератора.

Переходите к ша-
гу 4.

4

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И ДАТЧИ-
КОМ ПОЛОЖЕНИЯ ПЕДАЛИ АКСЕЛЕРАТОРА.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъемы от ECM.
3) Измерьте сопротивление между разъемами
ECM.

Разъем и клемма

(B136) № 17 — (B136) № 28:

Сопротивление составляет
1 МОм или более?

Устраните пло-
хой контакт в
разъеме датчика
положения педа-
ли акселератора.
Замените педаль
акселератора при
наличии неис-
правности. <См.
SP(H4DO 1.5)-4,
Педаль акселера-
тора.>

Устраните корот-
кое замыкание на
цепь питания в
проводке между
ECM и разъемом
датчика положе-
ния педали аксе-
лератора.

EN(H4DO)(diag)-245

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

CJ:КДН P2127 НИЗКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА В ЦЕПИ ДАТЧИКА

ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ/ПЕДАЛИ “E”

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Неверный холостой ход.
• Плохие ходовые характеристики.

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4DO)(diag)-50, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H4DO)(diag)-43, ПОРЯДОК РАБОТЫ, Режим проверки.>.

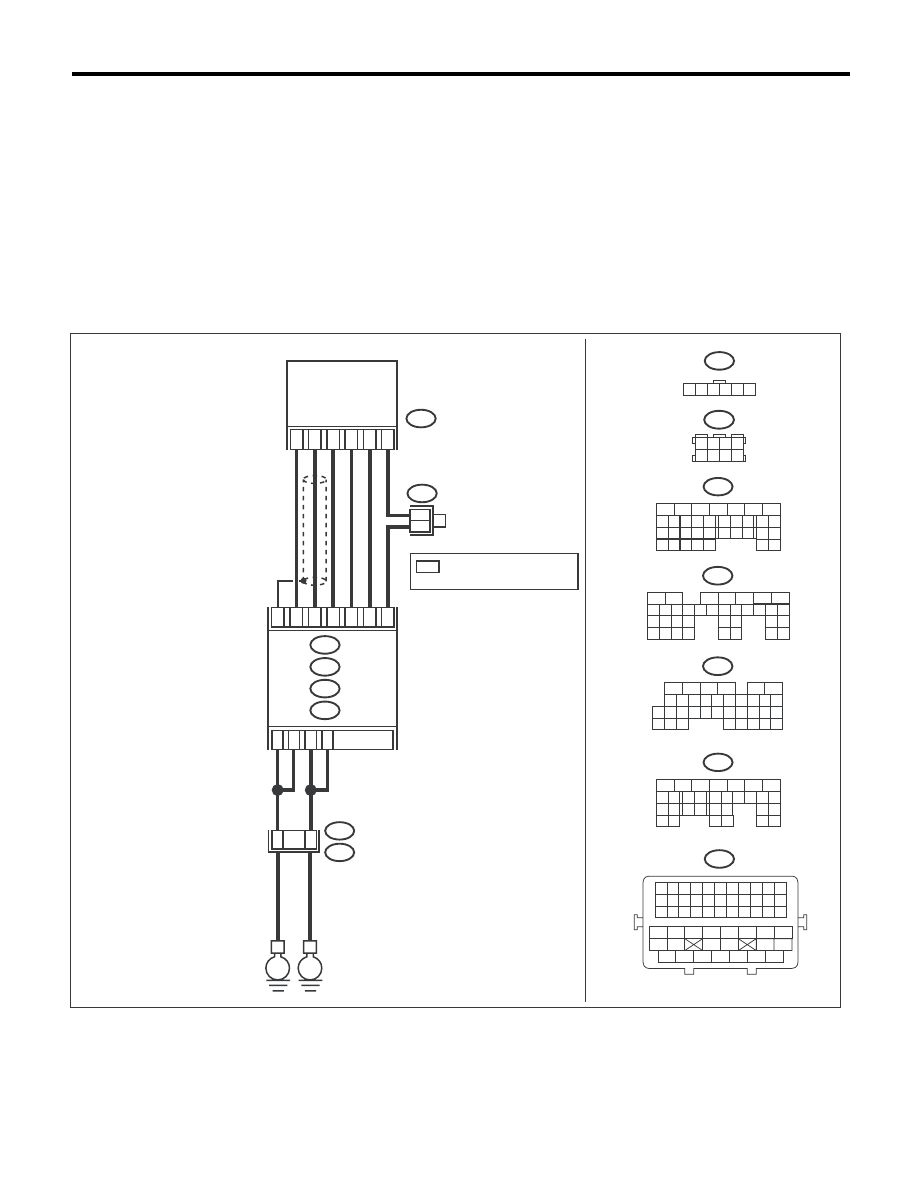

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-06357

B315

B21

B: B135

A: B134

B136

C:

B137

D:

B315

4

6

5

1

3

2

C30

1 2 3 4 5 6

C17

C2

8

C1

8

C29

D25

D31

B83

*

*

:

*

B83

3 4

5 6

1 2

7 8

B3

B4

D1

A6

B21

E2

36

35

E

E

21

9

28

10 11 12 13 14 15

7

16

23

19 20

22

24 25

26 27

8

17

18

1

2

3

4

5

6

29

30 31

B137

D:

21

9

28

10 11 12 13 14 15

7

16

23

19 20

22

24 25 26 27

8

17

18

1

2

3

4

5

6

29 30 31 32

33 34

B134

A:

B136

B135

16

10 11 12 13 14 15

25

24

30

9

8

17 18 19

20
28

21 22 23
29

32

31

1

2

3

4

5

6

7

27

26

33

34 35

B:

C:

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

1 2 3 4 5 6 7 8 9 10 11

12 13 14 15 16 17 18 19 20 21 22
23 24 25 26 27 28 29 30 31 32 33

34

35

42

43

36

37

38

39

48

49

50

51

52

53

54

40

41

44

45

46

47

ДАТЧИК

ПОЛОЖЕНИЯ

ПЕДАЛИ

АКСЕЛЕРАТОРА

ПРОИЗВОЛЬНЫЕ НОМЕРА
КЛЕММ ИЗ 1, 2, 5 И 6

ECM

EN(H4DO)(diag)-246

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И ДАТ-
ЧИКОМ ПОЛОЖЕНИЯ ПЕДАЛИ АКСЕЛЕРА-
ТОРА.
1) Переведите выключатель зажигания в по-
ложение OFF.
2) Отсоедините разъемы от ECM и датчика
положения педали акселератора.
3) Измерьте сопротивление между ECM и мас-
сой кузова.

Разъем и клемма

(B137) № 25 — Масса кузова:
(B136) № 29 — Масса кузова:

Сопротивление составля-
ет 1 МОм или более?

Переходите к шагу
2.

Устраните короткое
замыкание на массу
в проводке между
ECM и разъемом
датчика положения
педали акселерато-
ра.

2

ПРОВЕРКА КОРОТКОГО ЗАМЫКАНИЯ
ВНУТРИ ECM.
1) Подключите разъем к ECM.
2) Измерьте сопротивление между разъемом
датчика положения педали акселератора и
массой кузова.

Разъем и клемма

(B315) № 3 — Масса кузова:

Сопротивление составля-
ет 1 МОм или более?

Замените педаль
акселератора. <См.
SP(H4DO 1.5)-4, Пе-
даль акселерато-
ра.>

Устраните короткое
замыкание на массу
в проводке между
ECM и разъемом
датчика положения
педали акселерато-
ра. Замените ECM
при наличии неис-
правности. <См.
FU(H4DO 1.5)-39,
Блок управления
двигателем (ECM).>

EN(H4DO)(diag)-247

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

CK:КДН P2128 ВЫСОКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА В ЦЕПИ

ДАТЧИКА ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ/ПЕДАЛИ “E”

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Неверный холостой ход.
• Плохие ходовые характеристики.

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4DO)(diag)-50, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H4DO)(diag)-43, ПОРЯДОК РАБОТЫ, Режим проверки.>.
ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-06357

B315

B21

B: B135

A: B134

B136

C:

B137

D:

B315

4

6

5

1

3

2

C30

1 2 3 4 5 6

C17

C2

8

C1

8

C29

D25

D31

B83

*

*

:

*

B83

3 4

5 6

1 2

7 8

B3

B4

D1

A6

B21

E2

36

35

E

E

21

9

28

10 11 12 13 14 15

7

16

23

19 20

22

24 25

26 27

8

17

18

1

2

3

4

5

6

29

30 31

B137

D:

21

9

28

10 11 12 13 14 15

7

16

23

19 20

22

24 25 26 27

8

17

18

1

2

3

4

5

6

29 30 31 32

33 34

B134

A:

B136

B135

16

10 11 12 13 14 15

25

24

30

9

8

17 18 19

20
28

21 22 23
29

32

31

1

2

3

4

5

6

7

27

26

33

34 35

B:

C:

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

1 2 3 4 5 6 7 8 9 10 11

12 13 14 15 16 17 18 19 20 21 22
23 24 25 26 27 28 29 30 31 32 33

34

35

42

43

36

37

38

39

48

49

50

51

52

53

54

40

41

44

45

46

47

ДАТЧИК

ПОЛОЖЕНИЯ

ПЕДАЛИ

АКСЕЛЕРАТОРА

ПРОИЗВОЛЬНЫЕ НОМЕРА
КЛЕММ ИЗ 1, 2, 5 И 6

ECM
