EN(H4DO)(diag)-124

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И БЛОКОМ
ЭЛЕКТРОННОЙ ДРОССЕЛЬНОЙ ЗАСЛОНКИ.
1) Переведите выключатель зажигания в положе-
ние OFF.
2) Отсоедините разъемы от ECM и блока элект-
ронной дроссельной заслонки.
3) Измерьте сопротивление между ECM и массой
кузова.

Разъем и клемма

(B137) № 25 — Масса кузова:
(B137) № 23 — Масса кузова:
(B137) № 23 — (B136) № 22:

Сопротивление состав-
ляет 1 МОм или более?

Переходите к ша-
гу 2.

Устраните короткое
замыкание на массу в
проводке между ECM
и разъемом блока
электронной дрос-
сельной заслонки.

2

ПРОВЕРКА КОРОТКОГО ЗАМЫКАНИЯ ВНУТРИ
ECM.
1) Подключите разъем к ECM.
2) Измерьте сопротивление между разъемом бло-
ка электронной дроссельной заслонки и массой
двигателя.

Разъем и клемма

(E57) № 5 — Масса двигателя:

Сопротивление состав-
ляет 1 МОм или более?

Замените блок
электронной
дроссельной за-
слонки. <См.
FU(H4DO 1.5)-14,
Корпус дроссель-
ной заслонки.>

Устраните короткое
замыкание на массу в
проводке между ECM
и разъемом блока
электронной дрос-
сельной заслонки. За-
мените ECM при нали-
чии неисправности.
<См. FU(H4DO 1.5)-39,
Блок управления дви-
гателем (ECM).>

EN(H4DO)(diag)-125

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Q: КДН P0123 ВЫСОКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ ДАТЧИКА

ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ/ПЕДАЛИ “A”

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Неверный холостой ход.
• Двигатель глохнет.
• Плохие ходовые характеристики.

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4DO)(diag)-50, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H4DO)(diag)-43, ПОРЯДОК РАБОТЫ, Режим проверки.>.

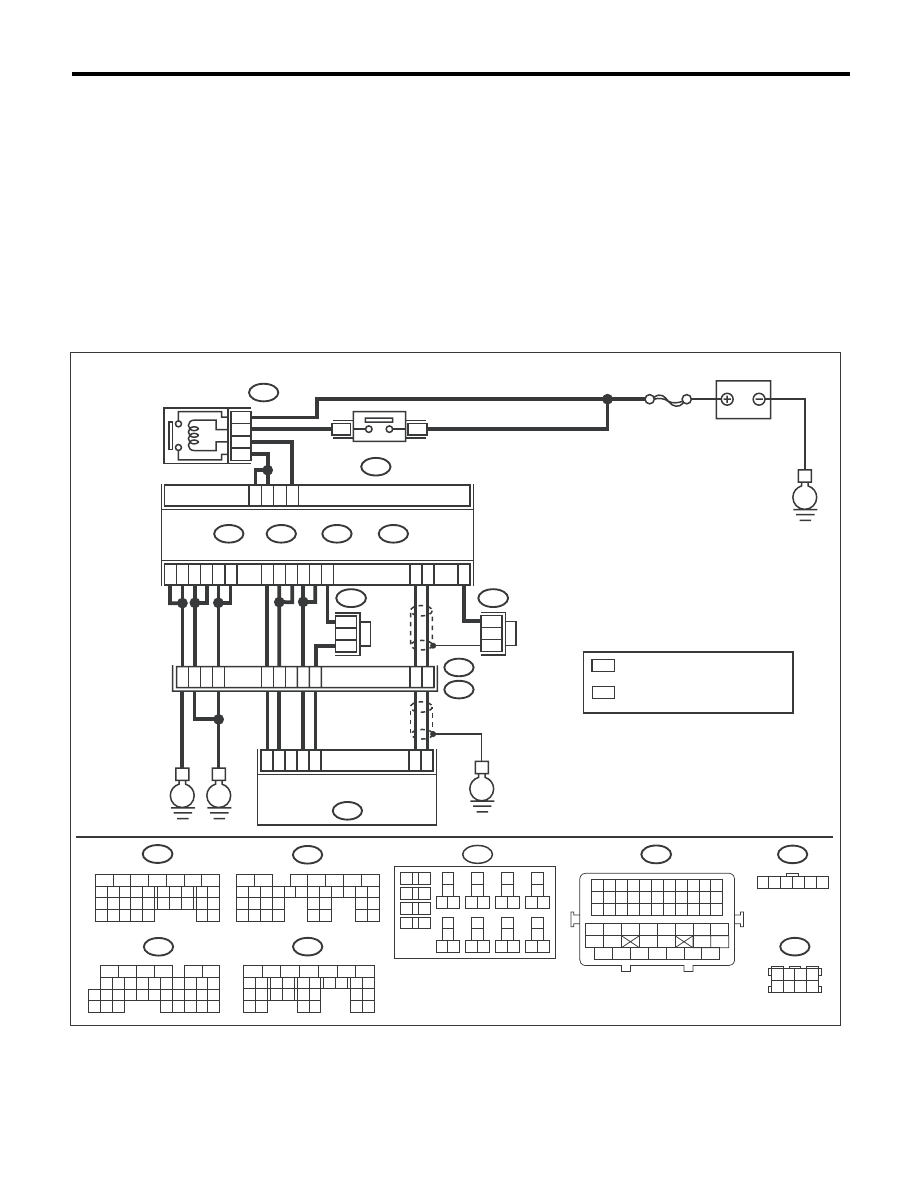

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-06347

SBF-7

B135

B:

B134

A:

B137

B136

D:

B220

B220

E2

B21

C:

E

E

E

C2

B6

3

8

39

20

19

1

8

17

E57

4

5

D4

D5

D2

D25

D7

A6

B4

D6

B3

C22

37

35

36

D24

D23

ECM

31

30

29

32

E

E57

1 2 3 4
5 6 7 8

1

2

7

8 9

5

6

3

4

10 11 12

19 20 21

29

30 31

13 14 15 16 17

27

28

18

22 23

24 25

26

1

2

8 9

5

6

3

4

10 11 12

19 20 21

29 30

31

13 14 15 16

17

27

28

18

22 23 24 25 26

7

32 33 34 35

B136

C:

B135

B:

B137

D:

C1

D1

D3

D31

B134

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17

18 19 20 21

33 34

29

32

30 31

A:

B83

B83

B83

*

2

*

2

*

1

*

1

6

2

1

3

B21

5

6

7

2

1

3

4

29

10 11 12 13 14 15

25

24

16

30

9

8

17 18 19

20
28

21 22 23

32

31

26 27

33

34 35

*

2

*

1

1 2 3 4 5 6 7 8 9 10 11

12 13 14 15 16 17 18 19 20 21 22
23 24 25 26 27 28 29 30 31 32 33

34

35

42

43

36

37

38

39

48

49

50

51

52

53

54

40

41

44

45

46

47

1 2 3 4 5 6

37

38

B220

13
14

15 16

17

27

24

25
26

20

21
22

23

29
30

31

28

32

35

33
34

37
38

39

36

40

8

9

10

11 12

1

2

5

3

4

7

6

19

18

АККУМУЛЯТОР

ГЛАВНОЕ РЕЛЕ

:  ПРОИЗВОЛЬНЫЕ НОМЕРА КЛЕММ
   ИЗ 1, 2, 5 И 6

:  ПРОИЗВОЛЬНЫЕ НОМЕРА КЛЕММ
   ИЗ 3, 4, 7 И 8

РЕЛЕ ЭЛЕКТРОННОЙ
ДРОССЕЛЬНОЙ
ЗАСЛОНКИ

БЛОК ЭЛЕКТРОННОЙ

ДРОССЕЛЬНОЙ ЗАСЛОНКИ

EN(H4DO)(diag)-126

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1 ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И

БЛОКОМ ЭЛЕКТРОННОЙ ДРОССЕЛЬНОЙ
ЗАСЛОНКИ.
1) Переведите выключатель зажигания в
положение OFF.
2) Отсоедините разъемы от ECM и блока
электронной дроссельной заслонки.
3) Измерьте сопротивление в проводке меж-
ду ECM и разъемом блока электронной дрос-
сельной заслонки.

Разъем и клемма

(B137) № 23 — (E57) № 5:
(B137) № 31 — (E57) № 3:

Сопротивление состав-
ляет менее 1 Ом?

Переходите к шагу 2.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае исправь-
те следующее:
• Устраните разрыв
цепи в проводке между
ECM и разъемом блока
электронной дроссель-
ной заслонки.
• Плохой контакт в со-
единительном разъеме

2 ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И

БЛОКОМ ЭЛЕКТРОННОЙ ДРОССЕЛЬНОЙ
ЗАСЛОНКИ.
1) Подключите разъем к ECM.
2) Измерьте сопротивление между разъ-
емом блока электронной дроссельной за-
слонки и массой двигателя.

Разъем и клемма

(E57) № 3 — Масса двигателя:

Сопротивление состав-
ляет менее 5 Ом?

Переходите к шагу 3.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае исправь-
те следующее:
• Разрыв цепи в про-
водке между ECM и
массой двигателя
• Плохой контакт в
разъеме ECM
• Плохой контакт в со-
единительном разъеме

3 ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И

БЛОКОМ ЭЛЕКТРОННОЙ ДРОССЕЛЬНОЙ
ЗАСЛОНКИ.
1) Переведите выключатель зажигания в
положение ON.
2) Измерьте напряжение между разъемом
блока электронной дроссельной заслонки и
массой двигателя.

Разъем и клемма

(E57) № 5 (+) — Масса двигателя (–):

Напряжение составля-
ет 4,85 В или более?

Устраните короткое
замыкание на цепь пи-
тания в проводке меж-
ду ECM и разъемом
блока электронной
дроссельной заслонки.

Переходите к шагу 4.

4 ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И

БЛОКОМ ЭЛЕКТРОННОЙ ДРОССЕЛЬНОЙ
ЗАСЛОНКИ.
1) Переведите выключатель зажигания в
положение OFF.
2) Отсоедините разъемы от ECM.
3) Измерьте сопротивление между разъема-
ми ECM.

Разъем и клемма

(B137) № 25 — (B137) № 23:

Сопротивление состав-
ляет 1 МОм или более?

Устраните плохой кон-
такт в разъеме блока
электронной дрос-
сельной заслонки. За-
мените блок электрон-
ной дроссельной за-
слонки при наличии
неисправности. <См.
FU(H4DO 1.5)-14, Кор-
пус дроссельной за-
слонки.>

Устраните короткое
замыкание на цепь пи-
тания в проводке меж-
ду ECM и разъемом
блока электронной
дроссельной заслонки.

EN(H4DO)(diag)-127

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

R: КДН P0125 НЕДОСТАТОЧНАЯ ТЕМПЕРАТУРА ОХЛАЖДАЮЩЕЙ

ЖИДКОСТИ ДЛЯ УПРАВЛЕНИЯ ЗАМКНУТЫМ ТОПЛИВНЫМ
КОНТУРОМ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Обнаруживается при возникновении неисправности в двух последовательных циклах движения.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Двигатель не возвращается на холостой ход.

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4DO)(diag)-50, ПОРЯДОК РАБОТЫ, Режим очистки памяти.>и процедуру про-
верки <См. EN(H4DO)(diag)-43, ПОРЯДОК РАБОТЫ, Режим проверки.>

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА РАЗМЕРА ШИН.

Соответствует ли размер каж-
дой шины заданному и анало-
гичен ли он размерам шин на
остальных трех колесах?

Переходите к ша-
гу 2.

Замените шину.

2

ПРОВЕРКА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ
ДВИГАТЕЛЯ.
Проверьте следующие позиции:
• Объем охлаждающей жидкости двигателя
• Замерзание охлаждающей жидкости дви-
гателя
• Загрязнение охлаждающей жидкости дви-
гателя

Охлаждающая жидкость дви-
гателя в норме?

Переходите к ша-
гу 3.

Долейте или замени-
те охлаждающую
жидкость двигателя.
<См. CO(H4DO 1.5)-
19, ЗАМЕНА, Охлаж-
дающая жидкость
двигателя.>

3

ПРОВЕРКА ТЕРМОСТАТА.

Остается ли термостат откры-
тым?

Замените термо-
стат. <См.
CO(H4DO 1.5)-24,
Термостат.>

Замените датчик
температуры охлаж-
дающей жидкости
двигателя. <См.
FU(H4DO 1.5)-23,
Датчик температуры
охлаждающей жид-
кости двигателя.>
