Subaru Impreza (2008 год). Руководство - часть 147
EN(H4DO)(diag)-16

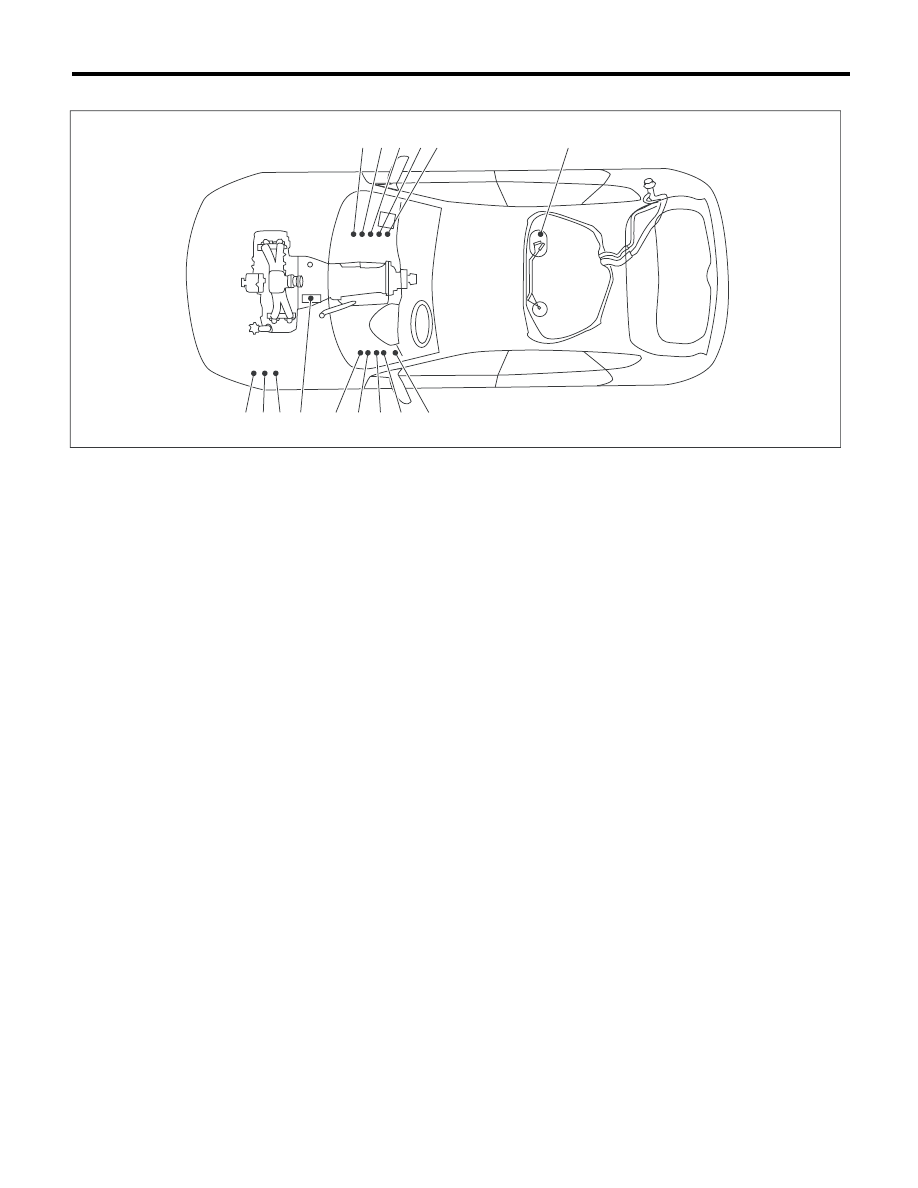

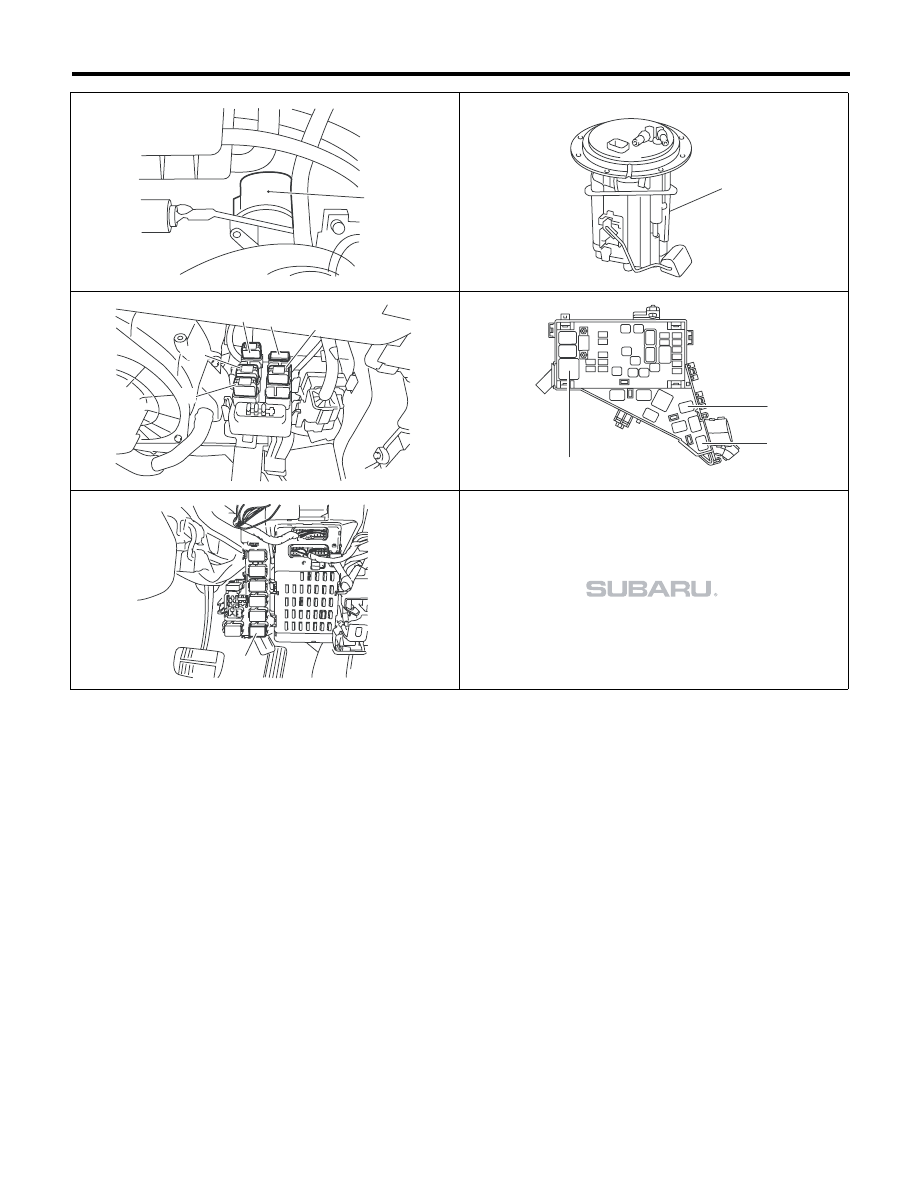

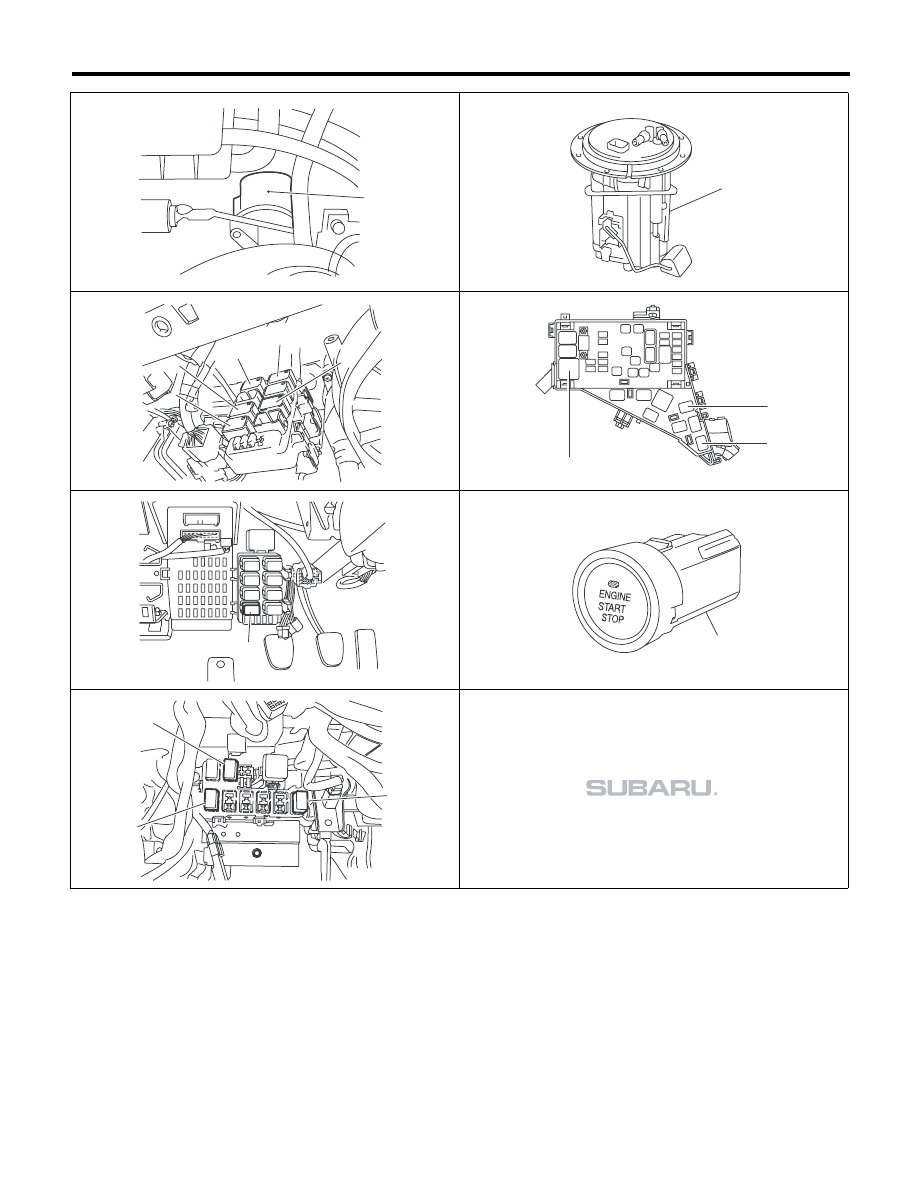

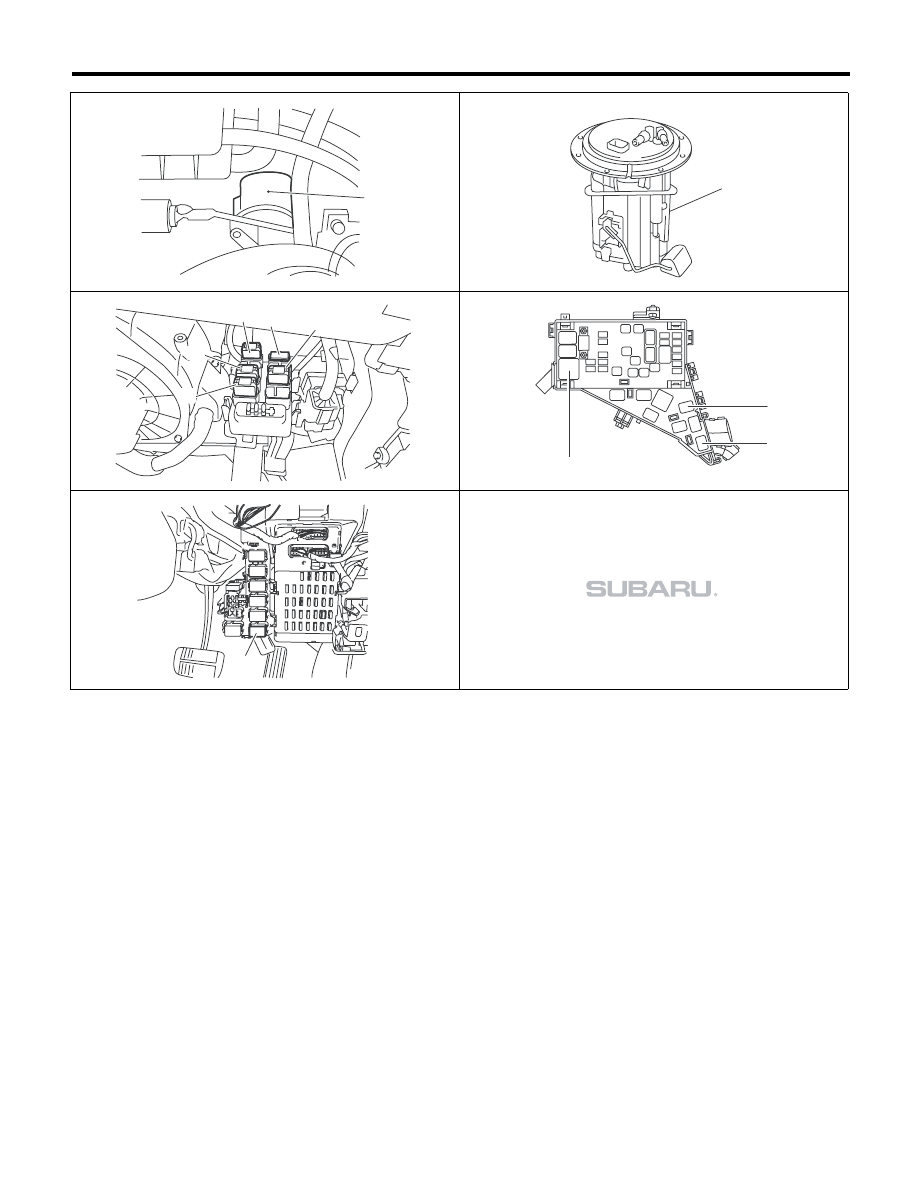

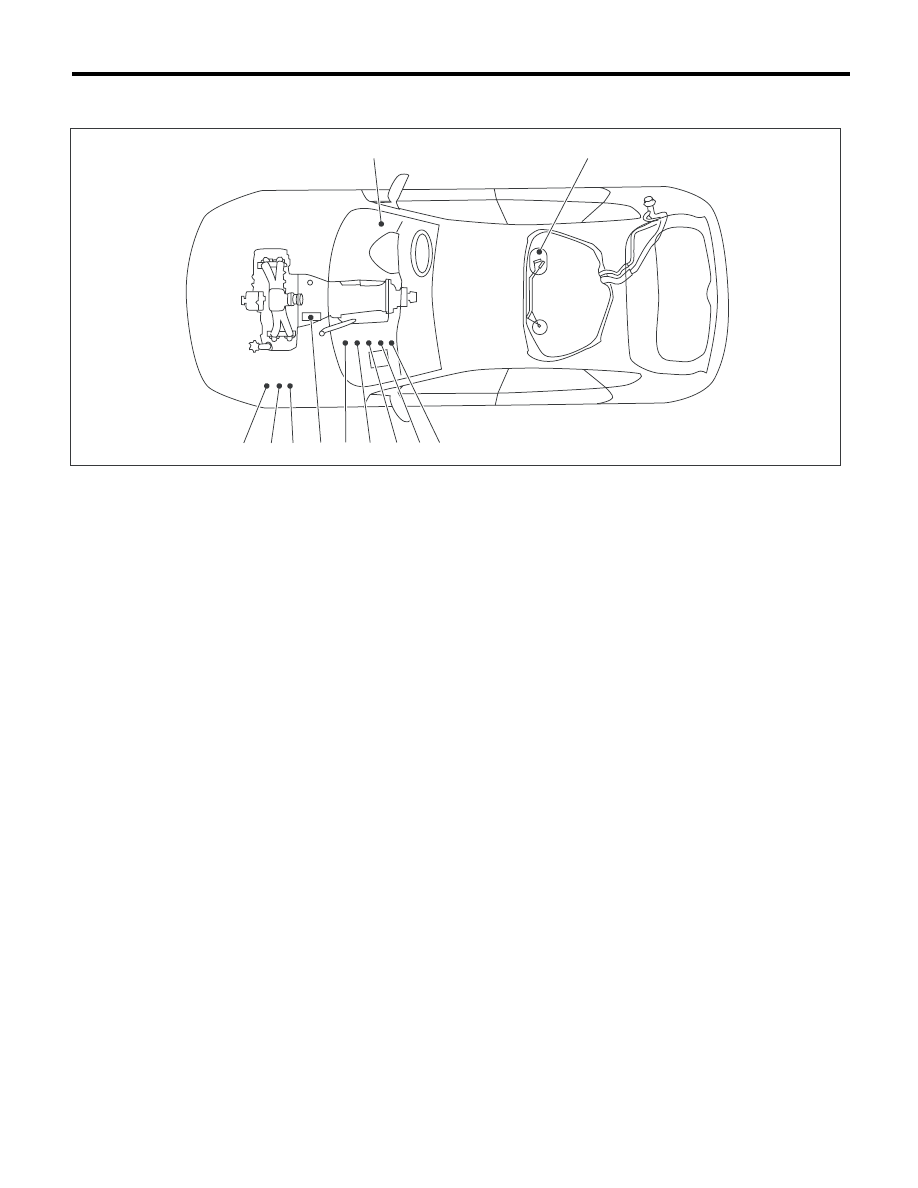

Расположение электрических компонентов
ДВИГАТЕЛЬ (ДИАГНОСТИКА)
• Модель с левосторонним управлением с системой запуска/остановки двигателя при помощи кнопки
(1)
Стартер
(6)
Реле основного вентилятора ра-
диатора 1
(11) Реле зажигания
(2)
Топливный насос
(7)
Реле вспомогательного вентиля-
тора радиатора
(12) Кнопка запуска/остановки двигателя
(3)
Главное реле
(8)
Реле основного вентилятора ра-
диатора 2
(13) Реле зажигания 1 (системы запуска/ос-
тановки двигателя при помощи кнопки)
(4)
Реле топливного насоса
(9)
Реле датчика кислорода (качест-
ва топливовоздушной смеси)
(14) Реле стартера (системы запуска/оста-
новки двигателя при помощи кнопки)
(5)
Реле электронной дрос-
сельной заслонки
(10)
Реле стартера
(15) Реле отсечки стартера
EN-06326
(9)
(2)
(11)
(5)
(4)
(3)
(12)
(10)
(13)
(14)
(6)
(7)
(8)
(1)
(15)
