SP(H4DO 1.5)-4

Педаль акселератора

СИСТЕМЫ УПРАВЛЕНИЯ СКОРОСТЬЮ

2. Педаль акселератора

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

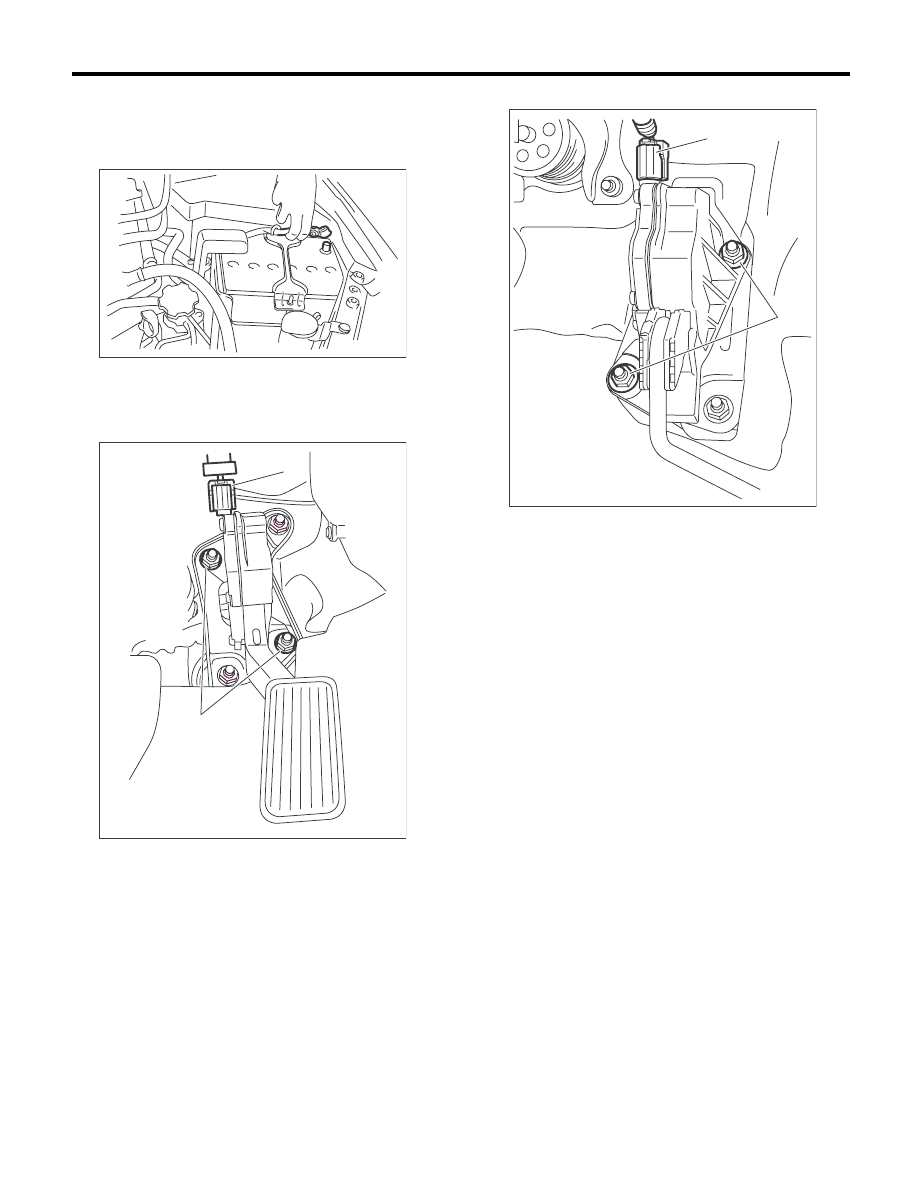

2) Отсоедините разъем (A).
3) Отверните гайку (В), крепящую узел педали
акселератора.
• Модель с левосторонним управлением

• Модель с правосторонним управлением

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

18 Нм (1,8 кгс-м, 13,3 фунт-сила-фут)

C: РАЗБОРКА

ПРИМЕЧАНИЕ:
Педаль акселератора является неразборным
узлом.

IN-00203

SP-02050

(B)

(A)

(A)

(B)

SP-02048

СИСТЕМА ЗАЖИГАНИЯ

IG(H4DO 1.5)

Страница

1.

Общие сведения ...................................................................................... 2

2.

Свеча зажигания ..................................................................................... 4

3.

Катушка зажигания  ................................................................................ 7

IG(H4DO 1.5)-2

Общие сведения

СИСТЕМА ЗАЖИГАНИЯ

1. Общие сведения

A: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Содержание

Технические характеристики

Катушка
зажигания

Тип

FK0186 или FK0334

Система зажигания

Независимая катушка зажигания

Производитель

Diamond Electric

Свеча
зажигания

Производитель и тип

Модель 1.5 L

без турбонаддува

DENSO: FK20HR11

Модель 2.0 L

без турбонаддува

NGK: SILFR6A11

Модель

с турбонаддувом

NGK: SILFR6A

Размер резьбы (диаметр, шаг, длина)

мм

14, 1,25, 26,5

Зазор свечи зажигания

мм

(дюймы)

Модель

без турбонаддува

1,0 — 1,1 (0,039 — 0,043)

Модель

с турбонаддувом

0,7 — 0,8 (0,028 — 0,031)

Электрод

Иридиевый

IG(H4DO 1.5)-3

Общие сведения

СИСТЕМА ЗАЖИГАНИЯ

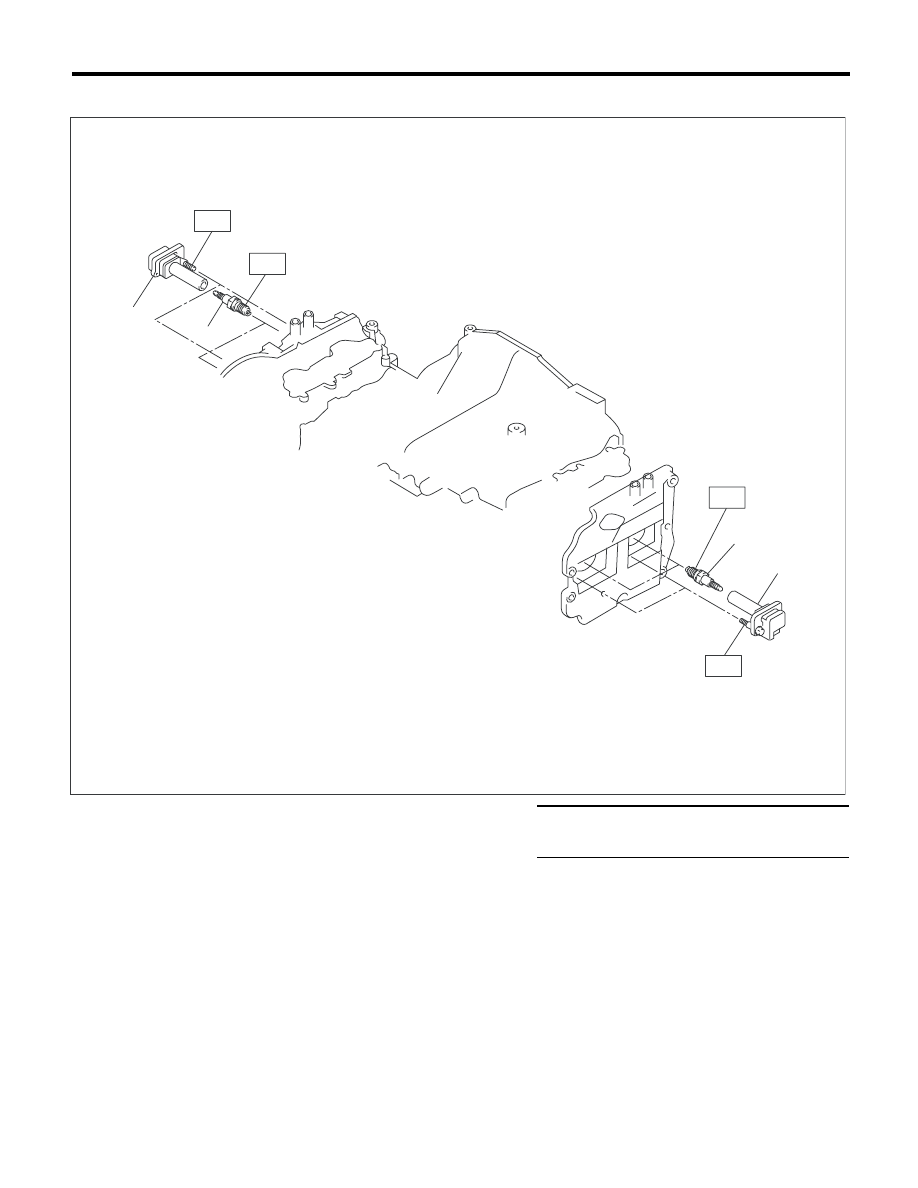

B: УЗЕЛ

C: ОСТОРОЖНО

• При выполнении любых работ надевайте соответствующую рабочую одежду, включая головной
убор, защитные очки и защитную обувь.
• Перед снятием, установкой или разборкой удаляйте загрязнения, в том числе грязь и продукты
коррозии.
• Содержите в порядке разобранные детали и защищайте их от пыли и грязи.
• Обязательно устанавливайте причины отказа перед снятием, установкой или разборкой. Избе-
гайте снятия, установки, разборки или замены деталей без необходимости.
• После движения детали автомобиля имеют очень высокую температуру. Остерегайтесь ожогов
от нагретых деталей.
• Обязательно затягивайте крепеж, включая болты и гайки, на указанный момент затяжки.
• Размещайте домкраты или жесткие козлы в специально предназначенных местах.
• Обязательно отсоединяйте провод массы от аккумулятора перед отсоединением электрических
разъемов датчиков или блоков.

(1)

Свеча зажигания





Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(2)

Катушка зажигания





T1: 21 (2,1, 15,5)





T2: 16 (1,6, 11,8)

IG-02079

(1)

T1

T2

T1

(1)

(2)

(2)

T2
