CO(H4DO 1.5)-28

Радиатор

СИСТЕМА ОХЛАЖДЕНИЯ

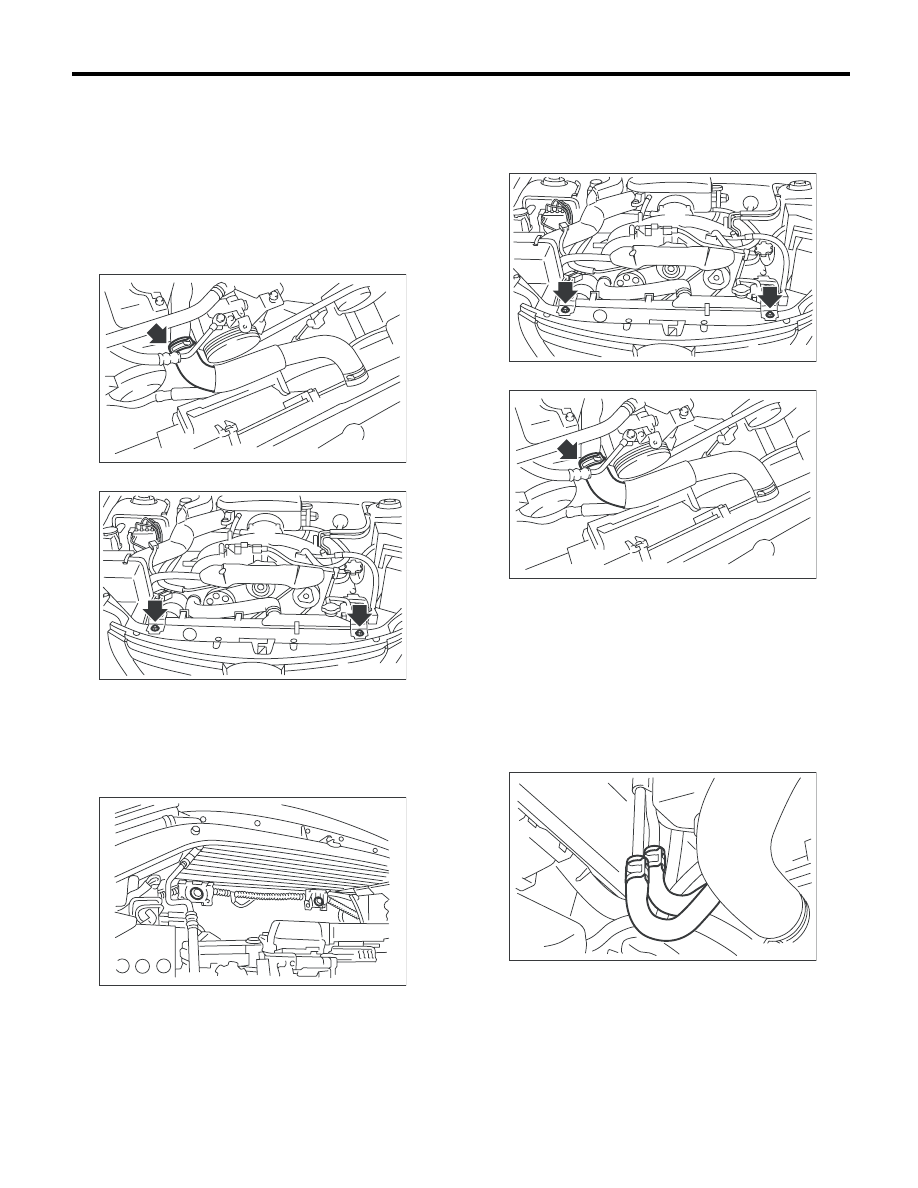

10) Опустите автомобиль.
11) Отсоедините переливной шланг.
12) Снимите расширительный бачок.
<См. CO(H4DO 1.5)-35, СНЯТИЕ, Расширитель-
ный бачок.>
13) Снимите воздухозаборный короб.
<См. IN(H4DO 1.5)-8, СНЯТИЕ, Воздухозабор-
ный короб.>
14) Отсоедините впускные шланги радиатора
от двигателя.

15) Снимите верхние кронштейны радиатора.

16) Поднимите радиатор вверх и снимите его с
автомобиля.

B: УСТАНОВКА

1) Установите нижнюю подушку радиатора в
отверстие на нижнем кронштейне радиатора.

2) Установите радиатор на автомобиль.

ПРИМЕЧАНИЕ:
Штыри на нижней стороне радиатора должны
попасть в нижние подушки радиатора со сторо-
ны кузова.

3) Установите верхние кронштейны радиатора
и затяните болты.

Момент затяжки:

12 Нм (1,2 кгс-м, 8,9 фунт-сила-фут)

4) Присоедините впускной шланг радиатора.

5) Установите воздухозаборный короб.
<См. IN(H4DO 1.5)-8, УСТАНОВКА, Воздухоза-
борный короб.>
6) Установите расширительный бачок.
<См. CO(H4DO 1.5)-35, УСТАНОВКА, Расшири-
тельный бачок.>
7) Присоедините переливной шланг.
8) Поднимите автомобиль на подъемнике.
9) Присоедините шланг ATF к трубку ATF. (Мо-
дель AT)

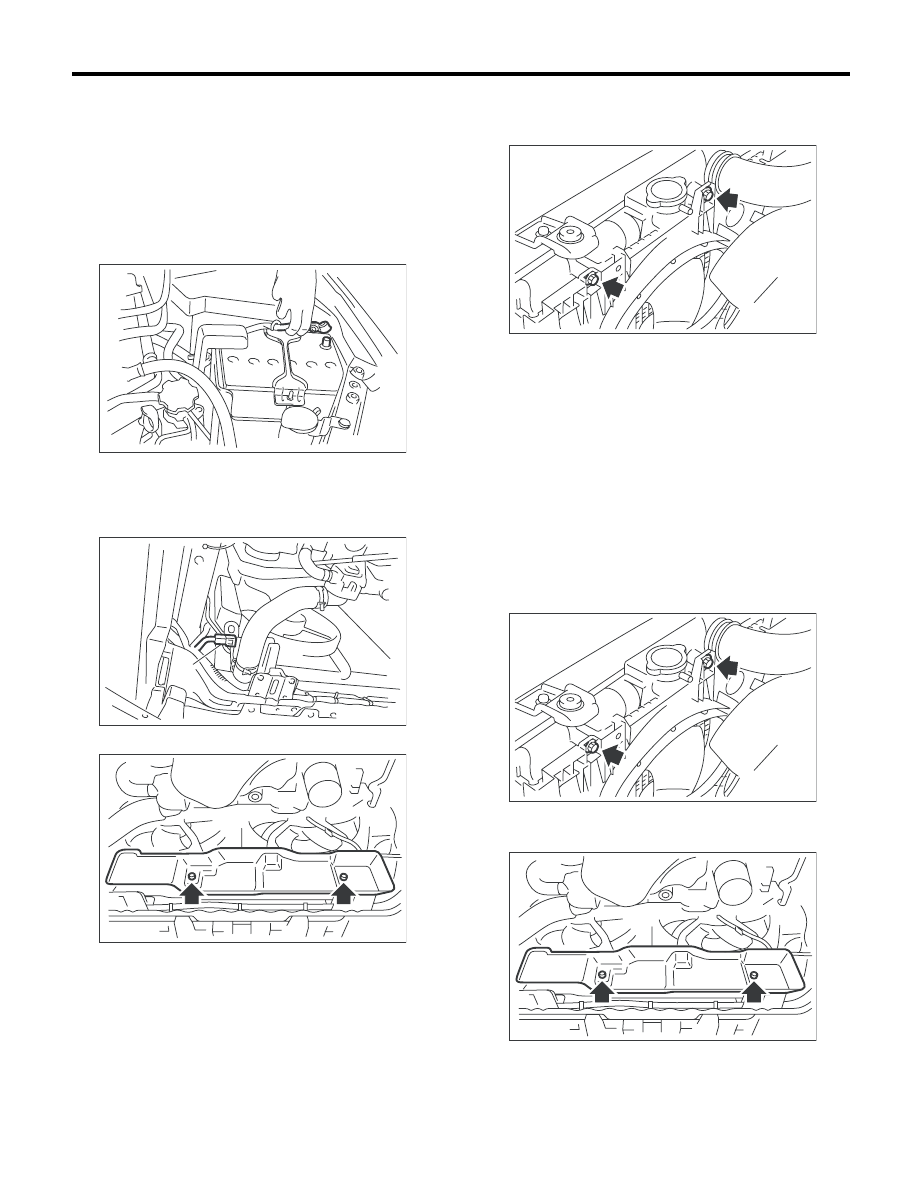

CO-02400

LU-02365

CO-00041

LU-02365

CO-02400

CO-00253

CO(H4DO 1.5)-29

Радиатор

СИСТЕМА ОХЛАЖДЕНИЯ

10) Присоедините выпускной шланг радиатора.

11) Присоедините разъемы электродвигателя
основного вентилятора радиатора (A) и элект-
родвигателя вспомогательного вентилятора
(B) (модель с кондиционером воздуха).

12) Установите теплозащитный экран. (Модель
AT)

Момент затяжки:

3 Нм (0,3 кгс-м, 2,2 фунт-сила-фут)

13) Установите нижний кожух.
14) Опустите автомобиль.

15) Присоедините провод массы к аккумулято-
ру.

16) Залейте охлаждающую жидкость двигате-
ля. <См. CO(H4DO 1.5)-19, ЗАЛИВКА ОХЛАЖ-
ДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ, ЗАМЕНА,
Охлаждающая жидкость двигателя.>
17) Проверьте уровень ATF. <См. 4AT-29, ПРО-
ВЕРКА, ATF.>

C: ПРОВЕРКА

1) Снимите крышку радиатора, заполните ра-
диатор охлаждающей жидкостью двигателя, а
затем установите тестер на место установки
крышки.

2) Подайте давление 157 кПа (1,6 кгс/см

2

,

23 фунта/кв. дюйм) на радиатор, и проверьте
следующие позиции.
• Утечка из радиатора или из его окружения
• Утечка из шланга или соединений

ОСТОРОЖНО:
• Двигатель должен быть выключен.
• Заранее вытрите охлаждающую жидкость
в местах проверки.
• Следите за тем, чтобы охлаждающая жид-
кость не выплеснулась при снятии тестера.
• Будьте осторожны, чтобы не деформиро-
вать заливную горловину радиатора при ус-
тановке и снятии тестера.

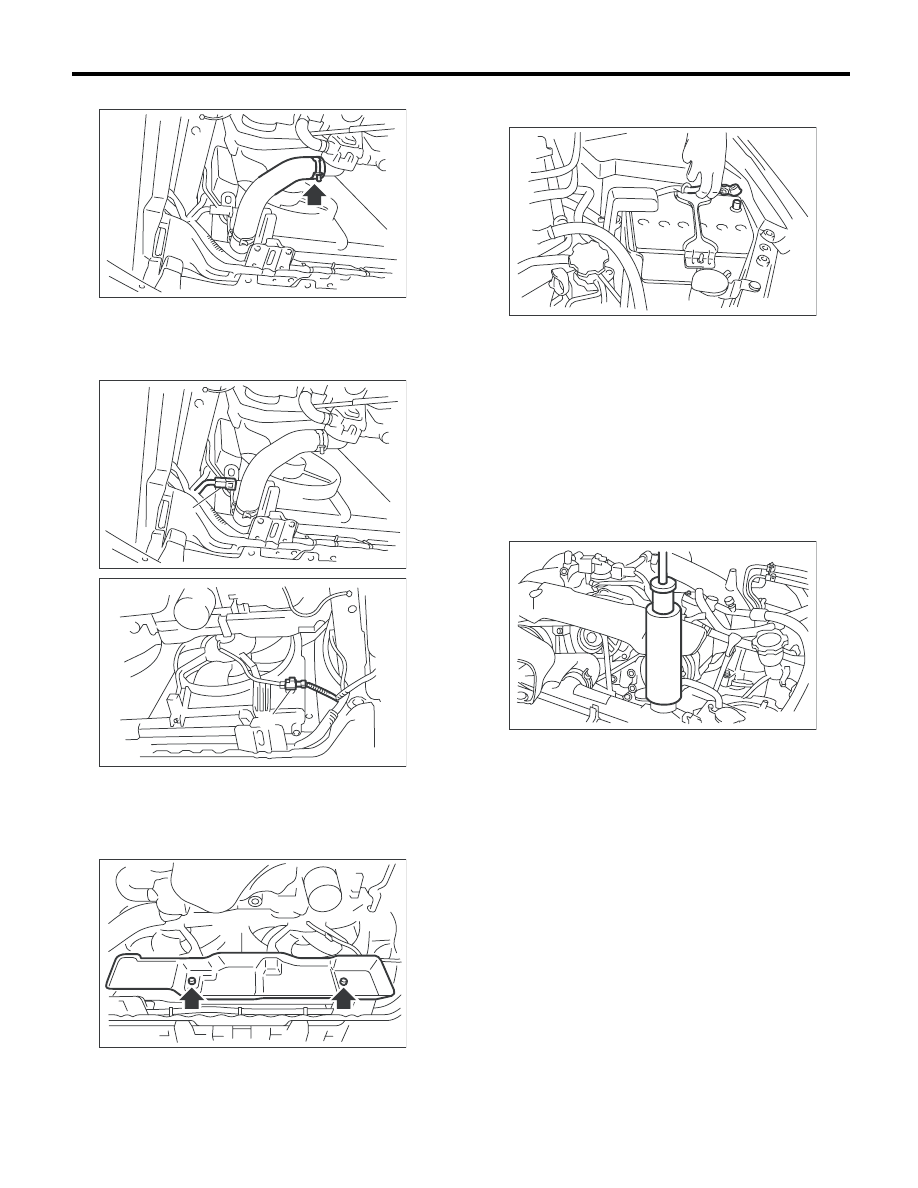

CO-00270

CO-00274

(A)

CO-00275

(B)

CO-02355

IN-00203

CO-02379

CO(H4DO 1.5)-30

Крышка радиатора

СИСТЕМА ОХЛАЖДЕНИЯ

7. Крышка радиатора

A: ПРОВЕРКА

1) Присоедините крышку радиатора к тестеру.

2) Увеличивайте давление до остановки стрел-
ки измерителя тестера. Крышка радиатора ра-
ботает нормального, если она удерживает дав-
ление на уровне сервисного предела в течение
5 — 6 секунд. Замените крышку радиатора, ес-
ли давление ее открытия ниже нормативного
предела.

Номинальное значение:

93 — 123 кПа (0,95 — 1,25 кгс/см

2

,

14 — 18 фунтов/кв. дюйм)

Нормативный предел:

83 кПа (0,85 кгс/см

2

, 12 фунтов/кв. дюйм)

ОСТОРОЖНО:
Перед измерением тщательно удалите пос-
торонние материалы и ржавчину с крышки.
В противном случае, результаты проверки
будут неверными.

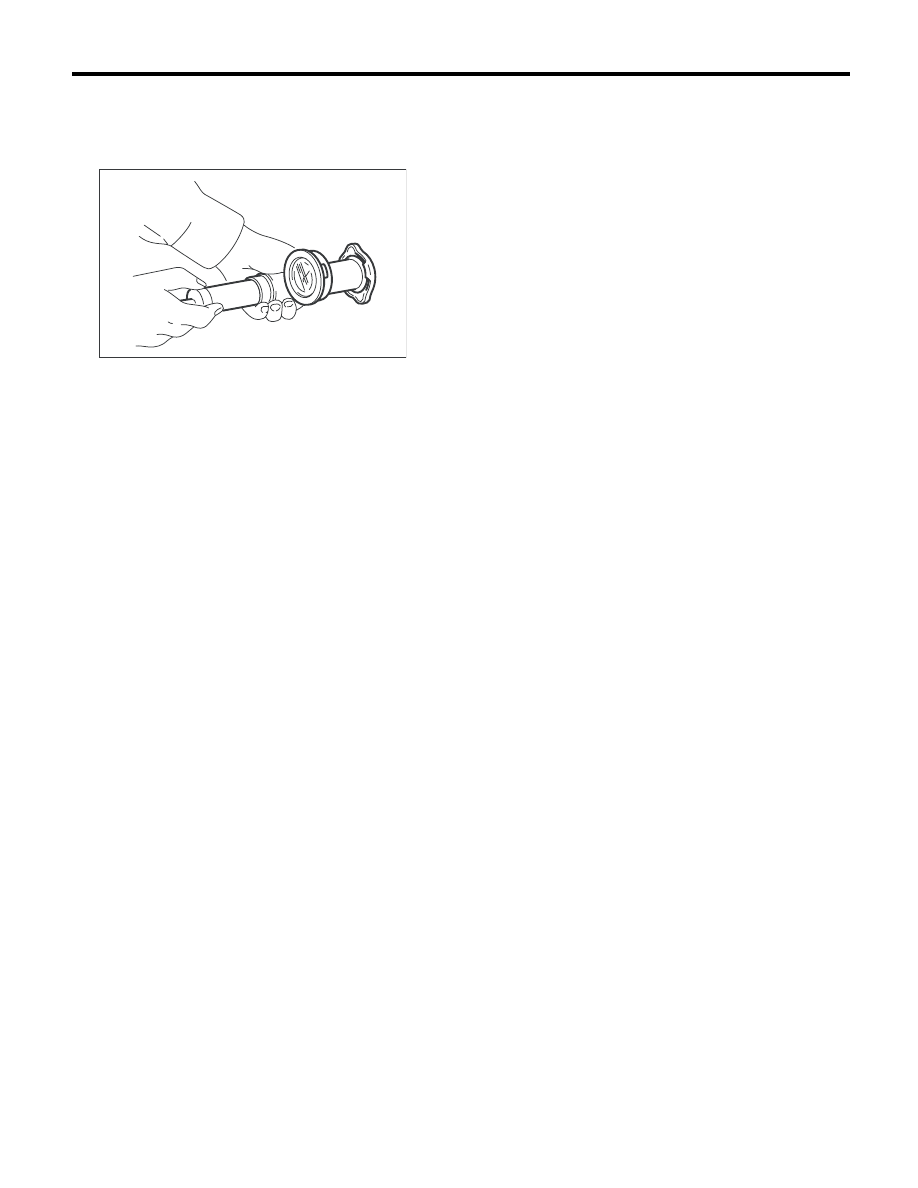

CO-00044

CO(H4DO 1.5)-31

Основной вентилятор радиатора и электродвигатель вентилятора

СИСТЕМА ОХЛАЖДЕНИЯ

8. Основной вентилятор

радиатора
и электродвигатель
вентилятора

A: СНЯТИЕ

1) Установите автомобиль на подъемник.
2) Отсоедините провод массы от аккумулятора.

3) Поднимите автомобиль на подъемнике.
4) Снимите нижний кожух.
5) Отсоедините разъем (А) электродвигателя
основного вентилятора радиатора.

6) Снимите теплозащитный экран. (Модель AT)

7) Снимите шланг ATF с зажима на узле элект-
родвигателя основного вентилятора радиато-
ра. (Модель AT)
8) Опустите автомобиль.
9) Отсоедините переливной шланг.
10) Снимите расширительный бачок.
<См. CO(H4DO 1.5)-35, СНЯТИЕ, Расширитель-
ный бачок.>

11) Отверните болты, которые удерживают ко-
жух основного вентилятора радиатора на ра-
диаторе.

12) Снимите узел электродвигателя основного
вентилятора радиатора с автомобиля.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
В случае затруднений с установкой узла элек-
тродвигателя основного вентилятора радиато-
ра, попробуйте установить его, ослабив болты,
крепящие узел электродвигателя вспомога-
тельного вентилятора радиатора.

Момент затяжки:

7,5 Нм (0,8 кгс-м, 5,5 фунт-сила-фут)

Момент затяжки:

3 Нм (0,3 кгс-м, 2,2 фунт-сила-фут)

IN-00203

CO-00274

(A)

CO-02355

CO-02380

CO-02380

CO-02355
