EX(H4DO 1.5)-2

Общие сведения

СИСТЕМА ВЫПУСКА

1. Общие сведения

A: УЗЕЛ

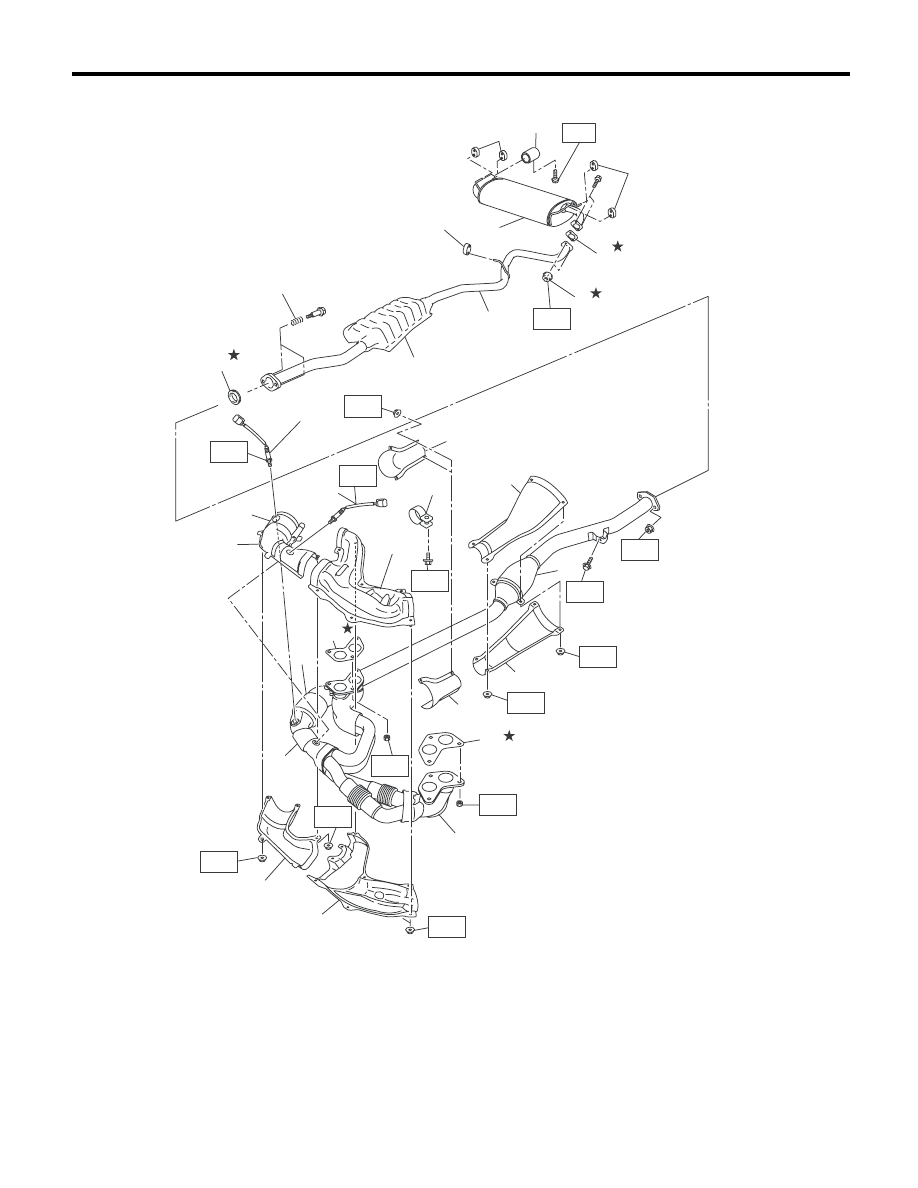

• Модель 1.5 L

(5)

(8)

(5)

(7)

EX-02267

(3)

(5)

(2)

(6)

(4)

(1)

T6

(22)

(23)

(18)

(16)

(10)

(9)

(19)

(13)

(11)

(20)

(12)

(24)

(24)

(15)

(14)

(21)

(17)

T1

T3

T3

T1

T2

T5

T1

T1

T1

T1

T1

T4

T4

(3)

EX(H4DO 1.5)-3

Общие сведения

СИСТЕМА ВЫПУСКА

(1)

Прокладка

(12) Левая крышка заднего каталитического

нейтрализатора

(22) Нижняя левая крышка пере-

дней выхлопной трубы

(2)

Пружина

(13) Скоба

(23) Нижняя правая крышка пере-

дней выхлопной трубы

(3)

Камера

(14) Передний датчик кислорода (качества

топливовоздушной смеси)

(24) Прокладка

(4)

Задняя выхлопная труба

(15) Задний датчик кислорода

(5)

Резиновая подушка

(16) Передний каталитический нейтрализа-

тор

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(6)

Самоконтрящаяся гайка

(17) Задний каталитический нейтрализатор

T1: 13 (1,3, 9,6)

(7)

Прокладка

(18) Передняя выхлопная труба

T2: 18 (1,8, 13,3)

(8)

Глушитель

(19) Верхняя левая крышка передней вы-

хлопной трубы

T3: 21 (2,1, 15,5)

(9)

Верхняя крышка центральной
выхлопной трубы

(20) Верхняя правая крышка передней вы-

хлопной трубы

T4: 30 (3,1, 22,1)

(10) Нижняя крышка центральной

выхлопной трубы

(21) Верхняя крышка переднего каталити-

ческого нейтрализатора

T5: 35 (3,6, 25,8)

(11) Правая крышка заднего ката-

литического нейтрализатора

T6: 48 (4,9, 35,4)

EX(H4DO 1.5)-4

Общие сведения

СИСТЕМА ВЫПУСКА

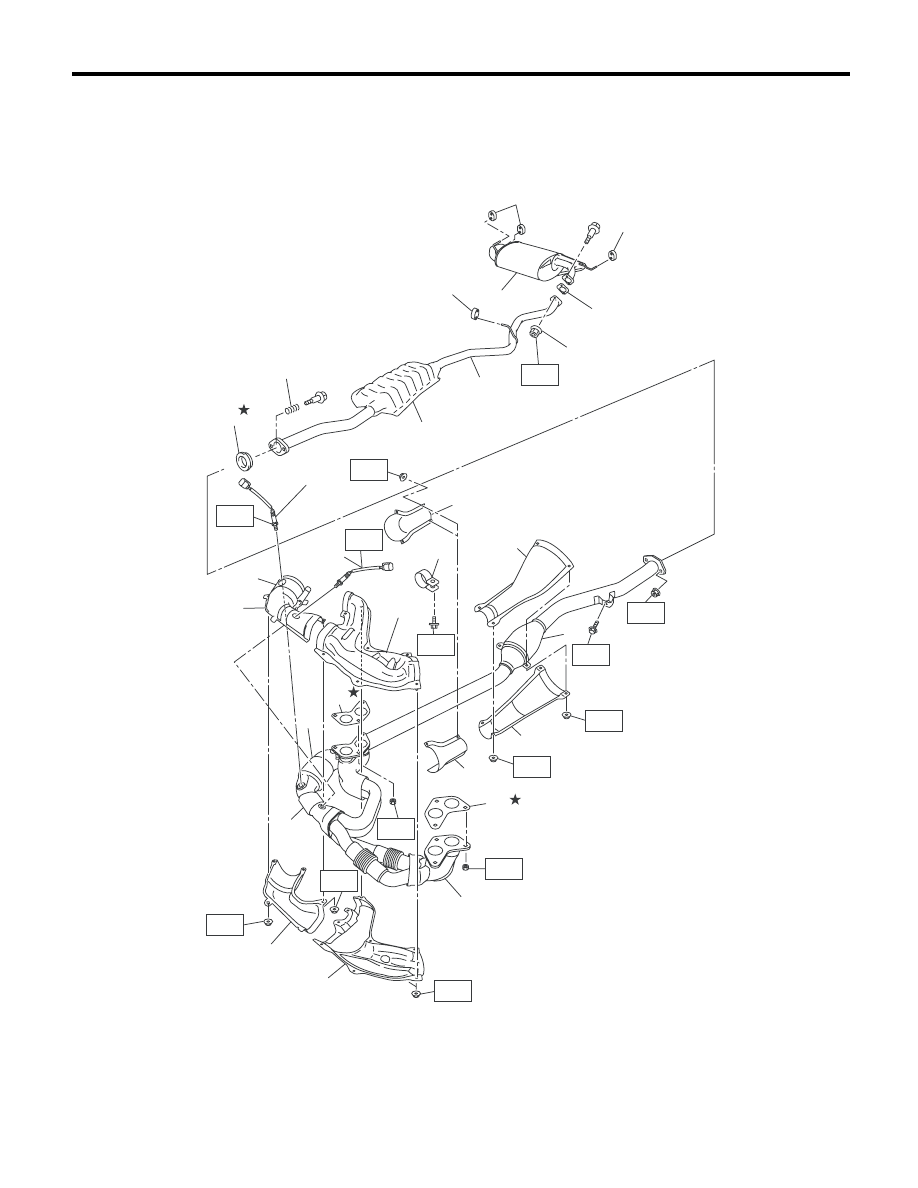

• Модель 2.0 L

EX-02268

(1)

(2)

(5)

(3)

(5)

(8)

(7)

T6

(4)

(6)

(5)

T1

(25)

(22)

(23)

(18)

(16)

(10)

(9)

(19)

(13)

(11)

(20)

(12)

(24)

(24)

(15)

(14)

(21)

(17)

T1

T3

T3

T1

T2

T5

T1

T1

T1

T1

T1

T4

T4

(3)

EX(H4DO 1.5)-5

Общие сведения

СИСТЕМА ВЫПУСКА

B: ОСТОРОЖНО

• При выполнении любых работ надевайте со-
ответствующую рабочую одежду, включая го-
ловной убор, защитные очки и защитную обувь.
• Перед снятием, установкой или разборкой
удаляйте загрязнения, в том числе грязь и про-
дукты коррозии.
• Содержите в порядке разобранные детали и
защищайте их от пыли и грязи.
• Обязательно устанавливайте причины отка-
за перед снятием, установкой или разборкой.
Избегайте снятия, установки, разборки или за-
мены деталей без необходимости.
• После движения детали автомобиля имеют
очень высокую температуру. Остерегайтесь
ожогов от нагретых деталей.
• Обязательно затягивайте крепеж, включая
болты и гайки, на указанный момент затяжки.
• Размещайте домкраты или жесткие козлы в
специально предназначенных местах.
• Обязательно отсоединяйте провод массы от
аккумулятора перед отсоединением электри-
ческих разъемов датчиков или блоков.
• При налипании на выхлопную трубу смазки,
вытрите ее. В противном случае возможно воз-
никновение пожара.

(1)

Прокладка

(13)

Скоба

(24)

Прокладка

(2)

Пружина

(14)

Передний датчик кислорода (ка-
чества топливовоздушной смеси)

(25)

Насадка глушителя (модель
с насадкой глушителя)

(3)

Камера

(15)

Задний датчик кислорода

(4)

Задняя выхлопная труба

(16)

Передний каталитический ней-
трализатор

(5)

Резиновая подушка

(17)

Задний каталитический нейтрали-
затор

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(6)

Самоконтрящаяся гайка

(18)

Передняя выхлопная труба

T1: 13 (1,3, 9,6)

(7)

Прокладка

(19)

Верхняя левая крышка передней
выхлопной трубы

T2: 18 (1,8, 13,3)

(8)

Глушитель

(20)

Верхняя правая крышка передней
выхлопной трубы

T3: 21 (2,1, 15,5)

(9)

Верхняя крышка центральной
выхлопной трубы

(21)

Верхняя крышка переднего ката-
литического нейтрализатора

T4: 30 (3,1, 22,1)

(10)

Нижняя крышка центральной
выхлопной трубы

T5: 35 (3,6, 25,8)

(11)

Правая крышка заднего ката-
литического нейтрализатора

(22)

Нижняя левая крышка передней
выхлопной трубы

T6: 48 (4,9, 35,4)

(12)

Левая крышка заднего ката-
литического нейтрализатора

(23)

Нижняя правая крышка передней
выхлопной трубы
