ME(H4DO 1.5)-60

Звездочка распределительного вала

МЕХАНИЧЕСКАЯ ЧАСТЬ

2) Установите крышку привода звездочки впус-
кного распределительного вала.

ПРИМЕЧАНИЕ:
Используйте новые уплотнительные кольца.

Момент затяжки:

3,4 Нм (0,3 кгс-м, 2,5 фунт-сила-фут)

3) Установите ремень ГРМ.
<См. ME(H4DO 1.5)-52, УСТАНОВКА, Ремень
ГРМ.>
4) Установите крышку ремня ГРМ.
<См. ME(H4DO 1.5)-49, УСТАНОВКА, Крышка
ремня ГРМ.>
5) Установите шкив коленчатого вала. <См.
ME(H4DO 1.5)-48, УСТАНОВКА, Шкив коленча-
того вала.>
6) Установите клиновидные ремни. <См.
ME(H4DO 1.5)-41, УСТАНОВКА, Клиновидный
ремень.>

C: ПРОВЕРКА

1) Проверьте зубья звездочки распредели-
тельного вала на предмет чрезмерного износа
и царапин.
2) Убедитесь, что между звездочкой распреде-
лительного вала и шпонкой нет люфта.

ME(H4DO 1.5)-61

Звездочка коленчатого вала

МЕХАНИЧЕСКАЯ ЧАСТЬ

17.Звездочка коленчатого

вала

A: СНЯТИЕ

ПРИМЕЧАНИЕ:
При замене отдельных деталей, выполняйте
работу без снятия двигателя с автомобиля.
1) Снимите клиновидные ремни.
<См. ME(H4DO 1.5)-41, СНЯТИЕ, Клиновидный
ремень.>
2) Снимите шкив коленчатого вала.
<См. ME(H4DO 1.5)-48, СНЯТИЕ, Шкив колен-
чатого вала.>
3) Снимите крышку ремня ГРМ.
<См. ME(H4DO 1.5)-49, СНЯТИЕ, Крышка рем-
ня ГРМ.>
4) Снимите ремень ГРМ.
<См. ME(H4DO 1.5)-50, СНЯТИЕ, Ремень ГРМ.>

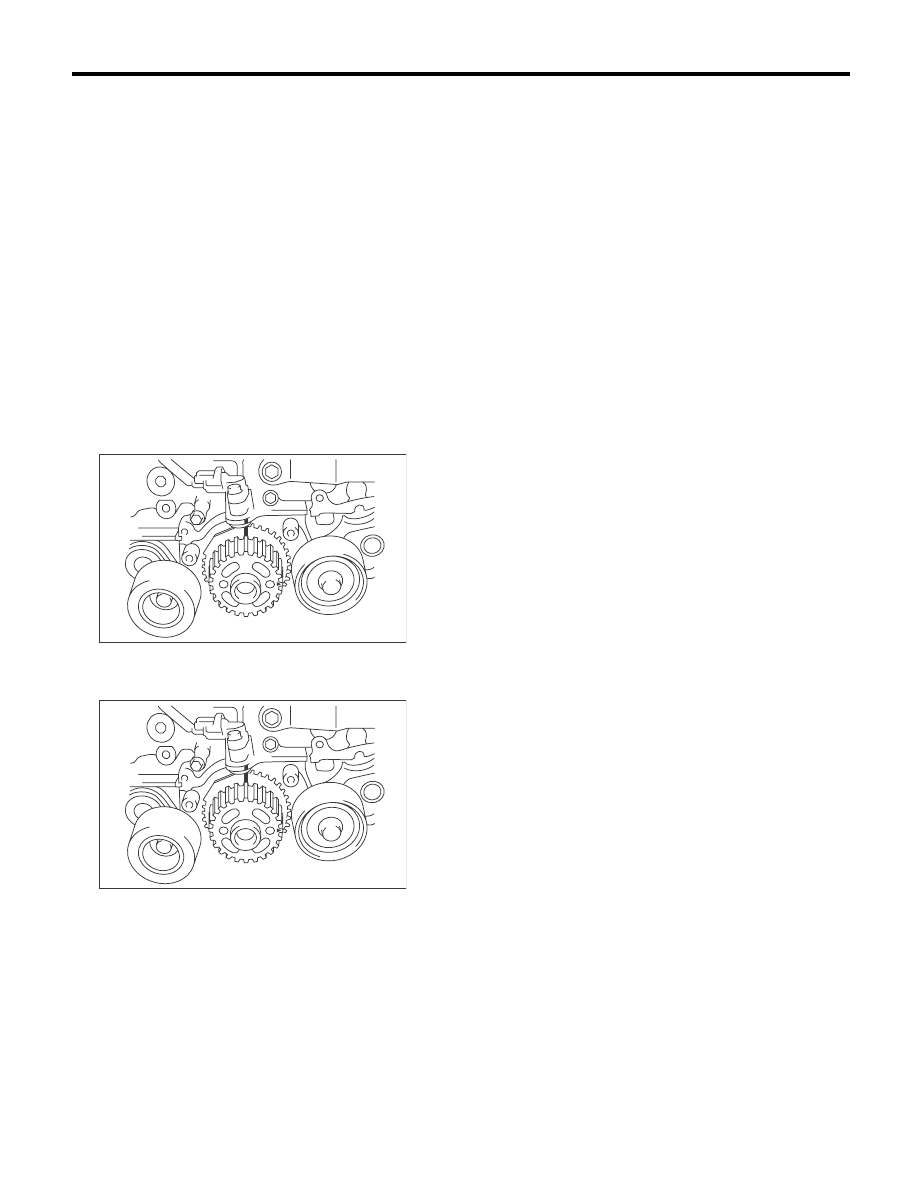

5) Снимите звездочку коленчатого вала.

B: УСТАНОВКА

1) Установите звездочку коленчатого вала.

2) Установите ремень ГРМ.
<См. ME(H4DO 1.5)-52, УСТАНОВКА, Ремень
ГРМ.>
3) Установите крышку ремня ГРМ.
<См. ME(H4DO 1.5)-49, УСТАНОВКА, Крышка
ремня ГРМ.>
4) Установите шкив коленчатого вала.
<См. ME(H4DO 1.5)-48, УСТАНОВКА, Шкив ко-
ленчатого вала.>
5) Установите клиновидные ремни.
<См. ME(H4DO 1.5)-41, УСТАНОВКА, Клино-
видный ремень.>

C: ПРОВЕРКА

1) Проверьте зубья звездочки коленчатого ва-
ла на предмет чрезмерного износа и царапин.
2) Убедитесь, что между звездочкой коленча-
того вала и шпонкой нет люфта.
3) Проверьте выступ звездочки коленчатого
вала, используемый для работы датчика, на
предмет повреждений и загрязнений посторон-
ними веществами.

ME-00103

ME-00103

ME(H4DO 1.5)-62

Распределительный вал

МЕХАНИЧЕСКАЯ ЧАСТЬ

18.Распределительный вал

A: СНЯТИЕ

ПРИМЕЧАНИЕ:
При замене отдельных деталей, выполняйте
работу без снятия двигателя с автомобиля.
Подготовительные процедуры приведены в
разделе “Клапанный зазор”.
<См. ME(H4DO 1.5)-27, Клапанный зазор.>
1) Снимите клиновидные ремни.
<См. ME(H4DO 1.5)-41, СНЯТИЕ, Клиновидный
ремень.>
2) Снимите шкив коленчатого вала.
<См. ME(H4DO 1.5)-48, СНЯТИЕ, Шкив колен-
чатого вала.>
3) Снимите крышку ремня ГРМ.
<См. ME(H4DO 1.5)-49, СНЯТИЕ, Крышка рем-
ня ГРМ.>
4) Снимите ремень ГРМ.
<См. ME(H4DO 1.5)-50, СНЯТИЕ, Ремень ГРМ.>
5) Снимите звездочку распределительного ва-
ла. <См. ME(H4DO 1.5)-59, СНЯТИЕ, Звездочка
распределительного вала.>

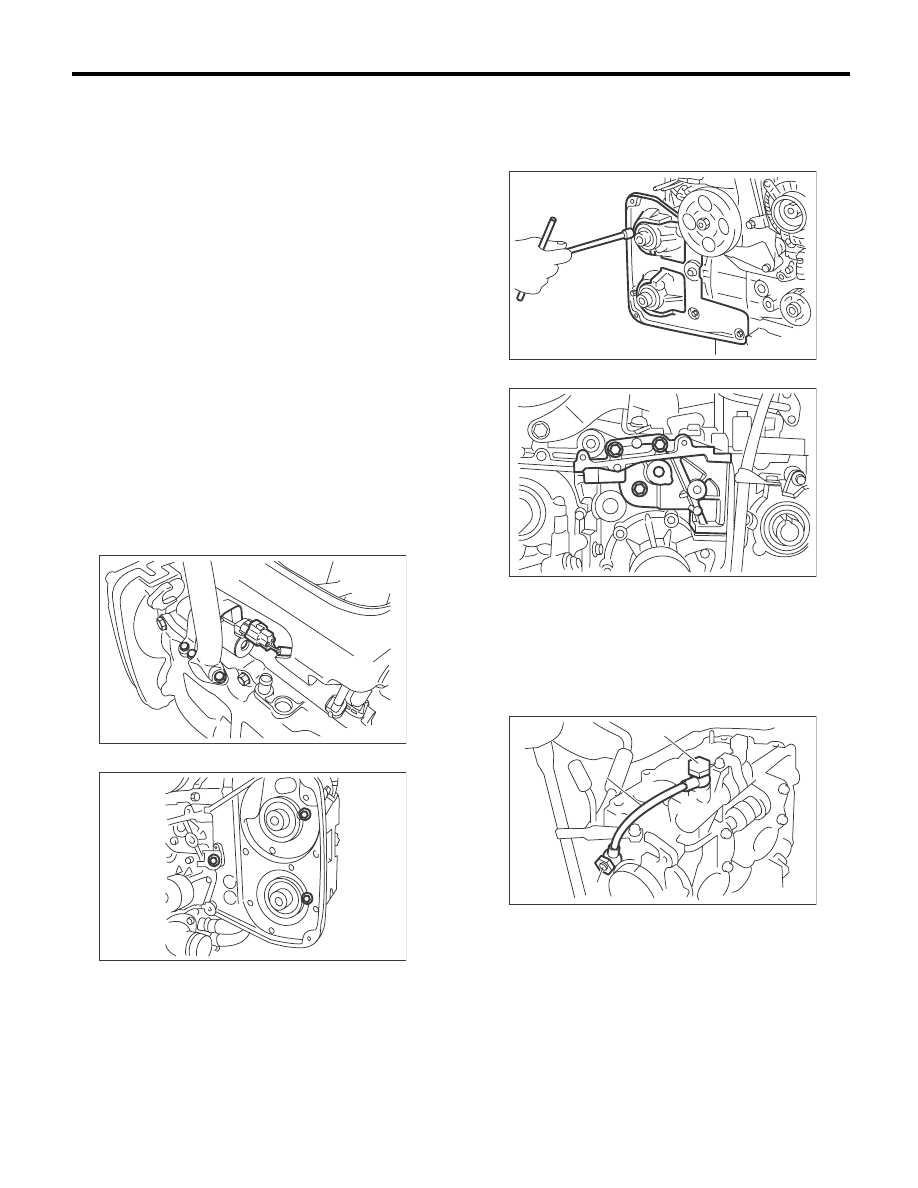

6) Отсоедините разъем электромагнитного
клапана управления потоком масла.

7) Снимите левую крышку ремня ГРМ № 2.

8) Снимите правую крышку ремня ГРМ № 2.

ПРИМЕЧАНИЕ:
Не повредите или не ослабьте резиновое уп-
лотнение при снятии крышек ремня ГРМ.

9) Снимите кронштейн натяжителя.

10) Снимите катушку зажигания.
<См. IG(H4DO 1.5)-7, СНЯТИЕ, Катушка зажига-
ния.>
11) Отсоедините шланг вентиляции картера от
клапанной крышки.
12) Снимите клапанную крышку и прокладку.
13) Снимите масляную трубку.

FU-02780

ME-00106

(A) Штуцер-болт с фильтром (с выступом)

(B) Штуцер-болт без фильтра (без выступа)

(C) Масляная трубка

ME-00107

ME-00105

(A)

(B)

ME-03555

(C)

ME(H4DO 1.5)-63

Распределительный вал

МЕХАНИЧЕСКАЯ ЧАСТЬ

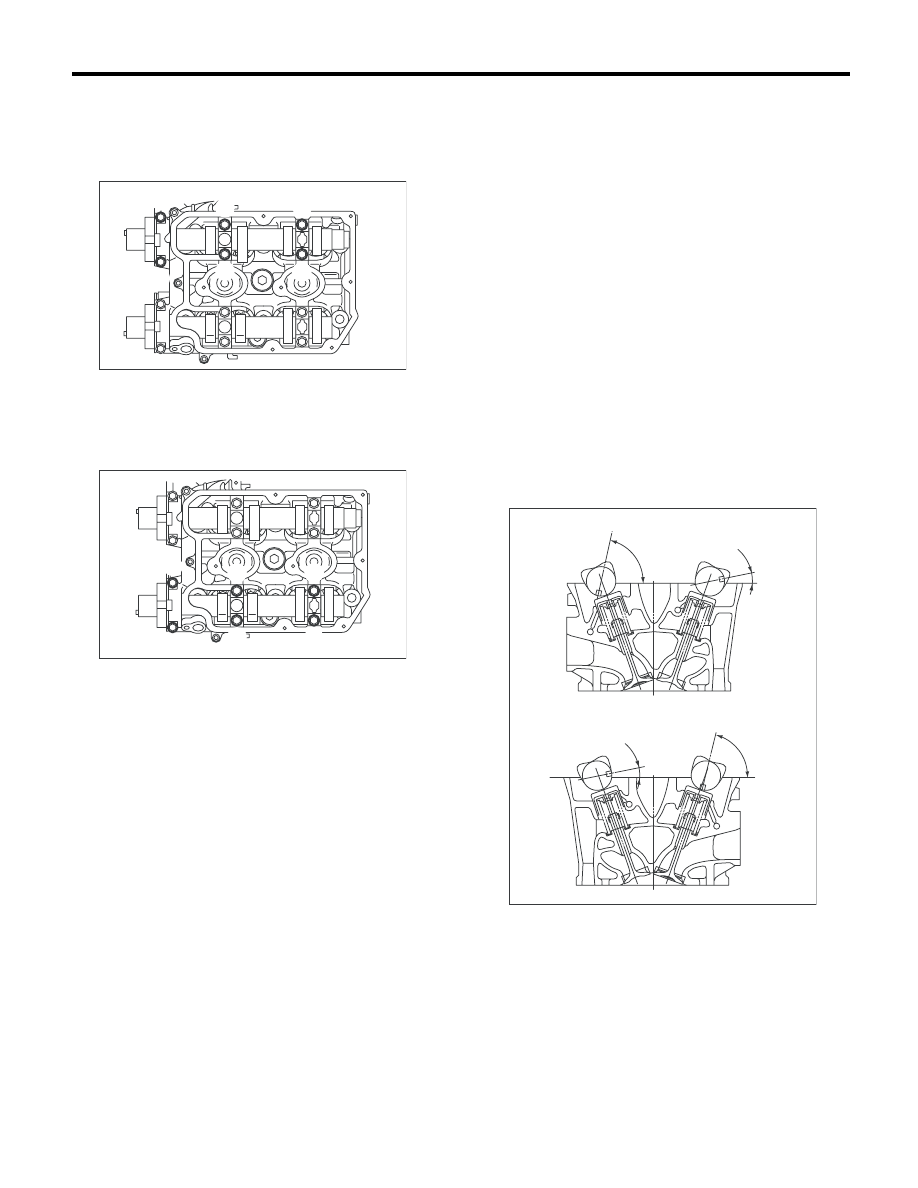

14) В равной степени ослабьте болты верхней
части передней крышки распределительного
вала и крышки впускного распределительного
вала, понемногу за раз, в алфавитном порядке,
как показано на рисунке.

15) В равной степени ослабьте болты нижней
части передней крышки распределительного
вала и крышки выпускного распределительно-
го вала, понемногу за раз, в алфавитном по-
рядке, как показано на рисунке.

16) Снимите переднюю крышку распредели-
тельного вала.
17) Снимите крышку впускного распредели-
тельного вала и впускной распределительный
вал.
18) Снимите крышку выпускного распредели-
тельного вала и выпускной распределитель-
ный вал.

ПРИМЕЧАНИЕ:
Разложите крышки распределительных валов
по порядку, так, чтобы их можно было устано-
вить в изначальном положении.
19) Снимите сальник.

ПРИМЕЧАНИЕ:
Не поцарапайте поверхность шейки при снятии
сальника.
20) Аналогично снимите правые распредели-
тельные валы и связанные с ними детали.

B: УСТАНОВКА

1) Установите распределительный вал.
Нанесите моторное масло на головку блока ци-
линдров в месте установки шейки распредели-
тельного вала перед установкой распредели-
тельного вала. Установите распределитель-
ный вал так, чтобы каждый клапан находился
рядом или в соприкосновении с контуром ку-
лачка.

ПРИМЕЧАНИЕ:
• Установите распределительный вал в поло-
жение, показанное на рисунке.
• При установке в положение, показанное на
рисунке, нет необходимости вращать правый
распределительный вал для установки ремня
ГРМ, однако необходимо немного повернуть
левый распределительный вал.

Левый впускной распределительный вал:

Поверните на 80° по часовой стрелке.

Левый выпускной распределительный вал:

Поверните на 45° против часовой стрелки.

ME-00771

(A)

(E)

(F)

(B)

(D)

(C)

ME-00772

(A)

(E)

(F)

(B)

(D)

(C)

A Левая головка блока цилиндров

B Правая головка блока цилиндров

(a) Впускной распределительный вал

(b) Выпускной распределительный вал

ME-00111

11

11

77,5

77,5

(a)

(b)

(a)

(b)

A

B
