Клиновидный ремень
МЕХАНИЧЕСКАЯ ЧАСТЬ

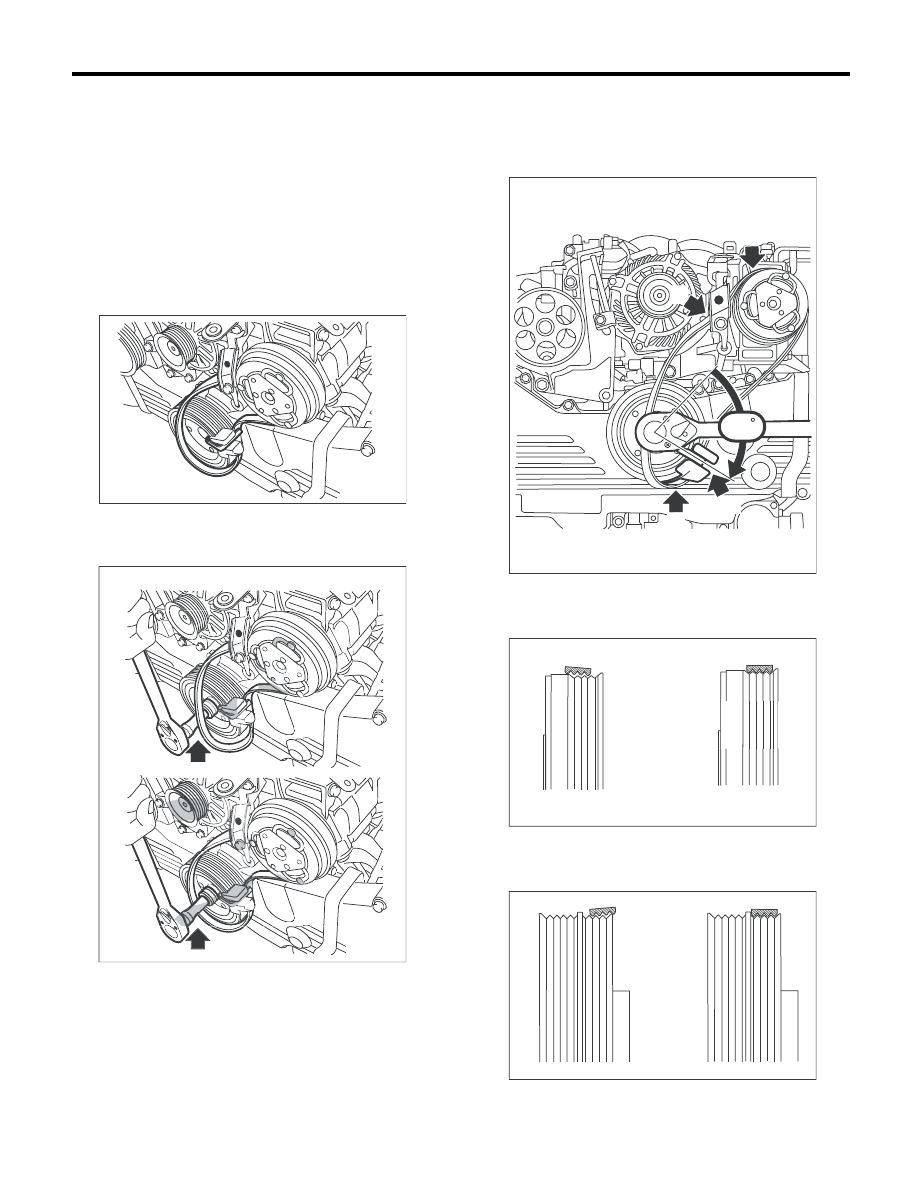

9) Установите ребристую поверхность заднего
ремня на канавки шкива коленчатого вала так,
чтобы задний ремень находился между шки-
вом и фиксатором направляющей ремня.
ОСТОРОЖНО:
При возникновении трудностей в установке
заднего ремня на канавки шкива коленчато-
го вала, вытяните наполовину фиксатор на-
правляющей ремня, а затем установите за-
дний ремень в канавки шкива так, чтобы за-
дний ремень находился между шкивом и
фиксатором направляющей ремня.
10) Установите инструмент так, чтобы он нахо-
дился внутри петли заднего ремня, а затем ус-
тановите болт шкива коленчатого вала.

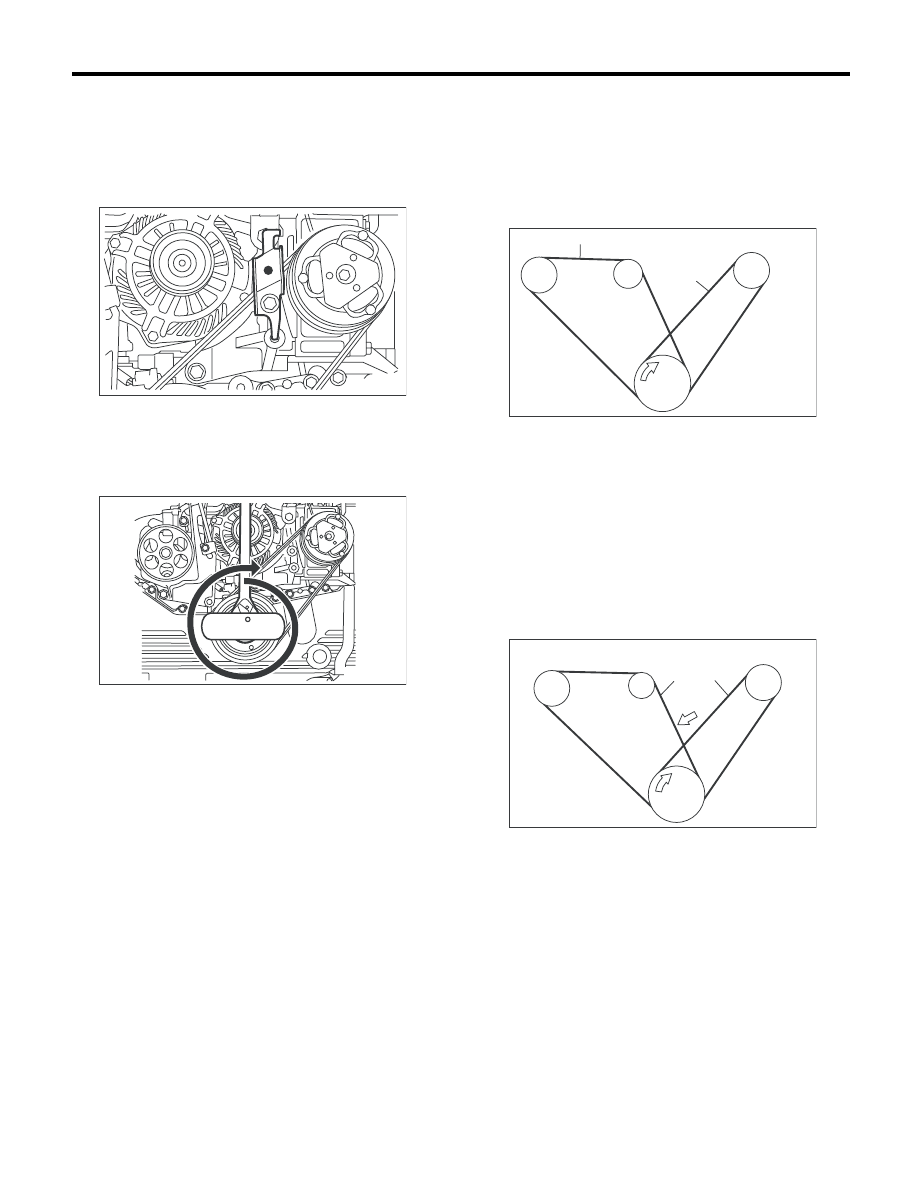

11) Обращая внимание на приведенные ниже за-
мечания, медленно поверните шкив коленчато-
го вала по часовой стрелке примерно на 90° так,
чтобы направляющая ремня встала в положе-
ние, показанное на приведенном ниже рисунке.
ОСТОРОЖНО:
При проворачивании шкива коленчатого ва-
ла обязательно следите за тем, чтобы на-
правляющая ремня не съезжала с канавок
шкива коленчатого вала.

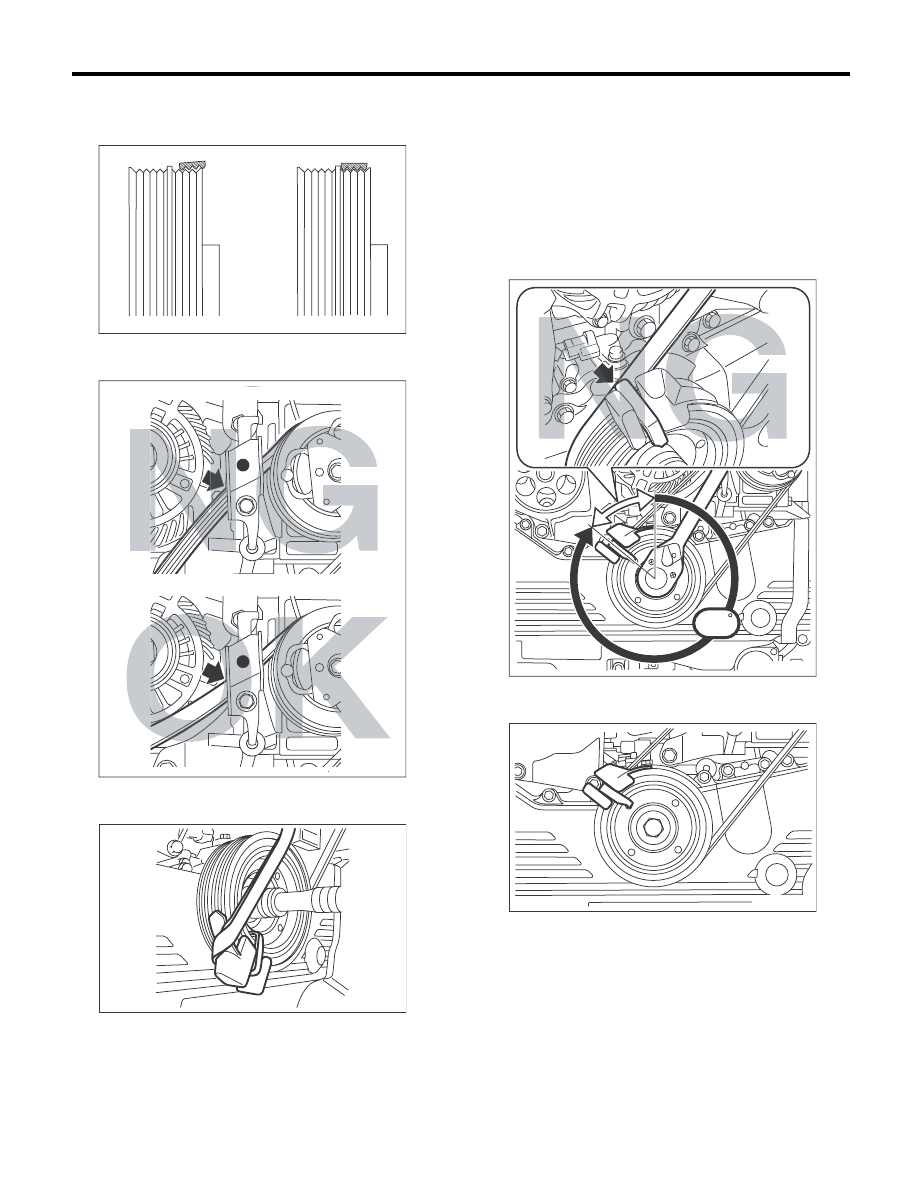

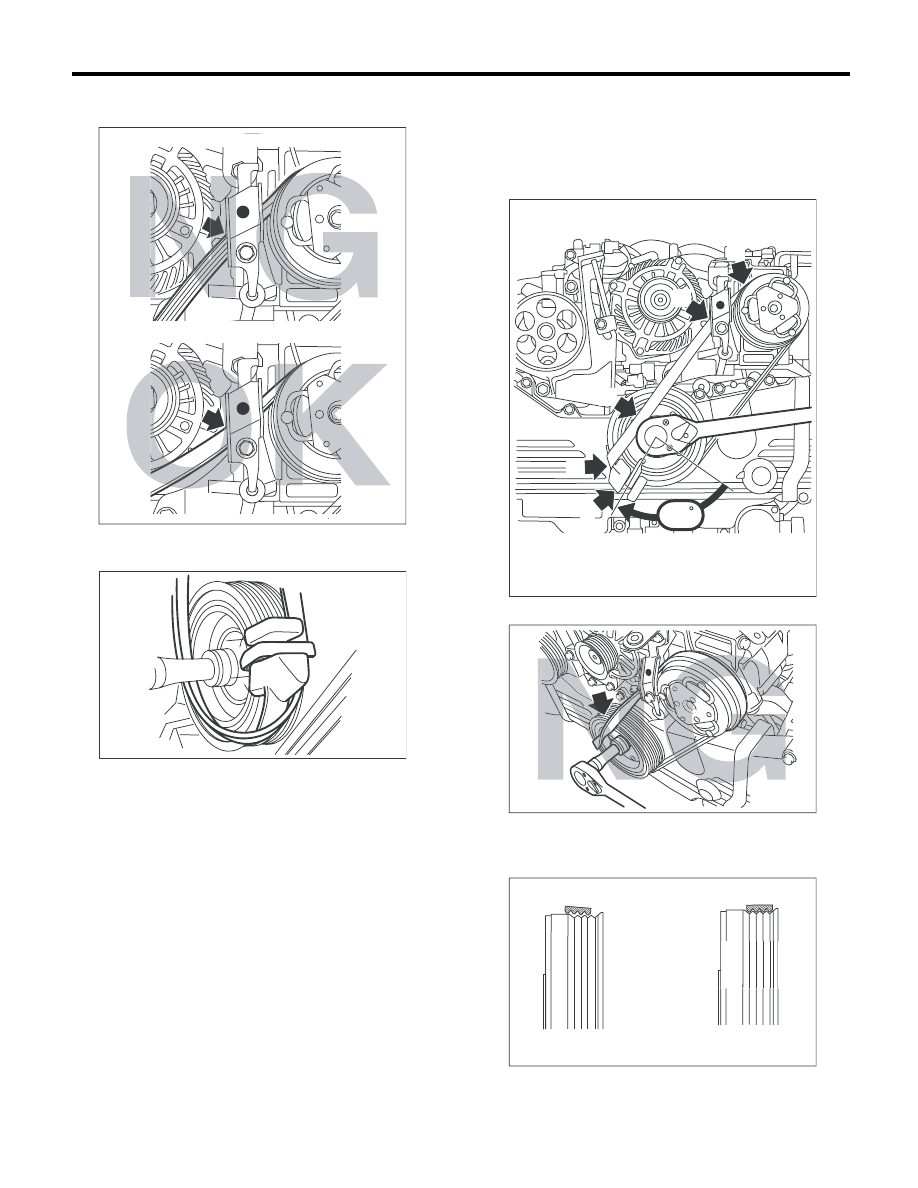

(1) Ребра заднего ремня должны быть про-
чно установлены в канавках шкива комп-
рессора кондиционера.
(2) Ребра заднего ремня должны быть про-
чно установлены в канавках шкива колен-
чатого вала.
ME-03506
ME-03507
