Subaru Impreza (2008 год). Руководство - часть 60

ME(H4DO 1.5)-12

Общие сведения

МЕХАНИЧЕСКАЯ ЧАСТЬ

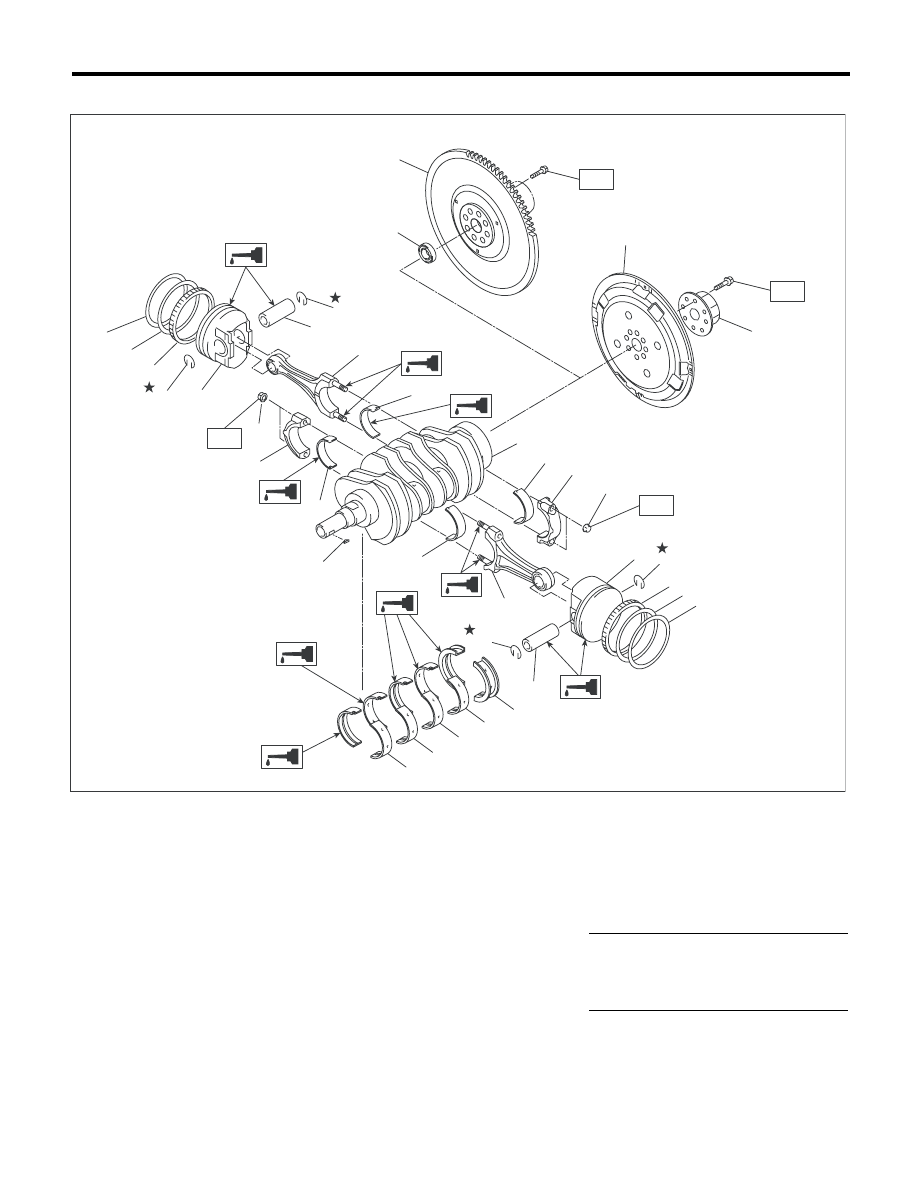

5. КОЛЕНЧАТЫЙ ВАЛ И ПОРШЕНЬ

(1)

Маховик (Модель MT)

(9)

Поршневой палец

(17)

Вкладыши коренных подшипни-
ков коленчатого вала №1 и №3

(2)

Шарикоподшипник (модель МТ)

(10)

Стопорное кольцо

(18)

Вкладыши коренных подшипни-
ков коленчатого вала №2 и №4

(3)

Элемент жесткости (Модель AT)

(11)

Гайка шатуна

(19)

Вкладыш коренного подшипни-
ка коленчатого вала №5

(4)

Ведущий диск (модель AT)

(12)

Шатун





(5)

Верхнее кольцо

(13)

Вкладыш шатунного подшипни-
ка коленчатого вала

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(6)

Второе кольцо

(14)

Крышка шатуна

T1: 45 (4,6, 33,2)

(7)

Маслосъемное кольцо

(15)

Коленчатый вал

T2: 72 (7,3, 53,1)

(8)

Поршень

(16)

Сегментная шпонка





ME-03549

(5)

(6)

(7)

(8)

(12)

(13)

(13)

(16)

(13)

(19)

(18)

(17)

(17)

(18)

(13)

(15)

(14)

(11)

(14)

(9)

(11)

(1)

(2)

(4)

(3)

T1

T1

T2

T2

(10)

(10)

(12)

(7)

(6)

(5)

(9)

(8)

(10)

(10)

ME(H4DO 1.5)-13

Общие сведения

МЕХАНИЧЕСКАЯ ЧАСТЬ

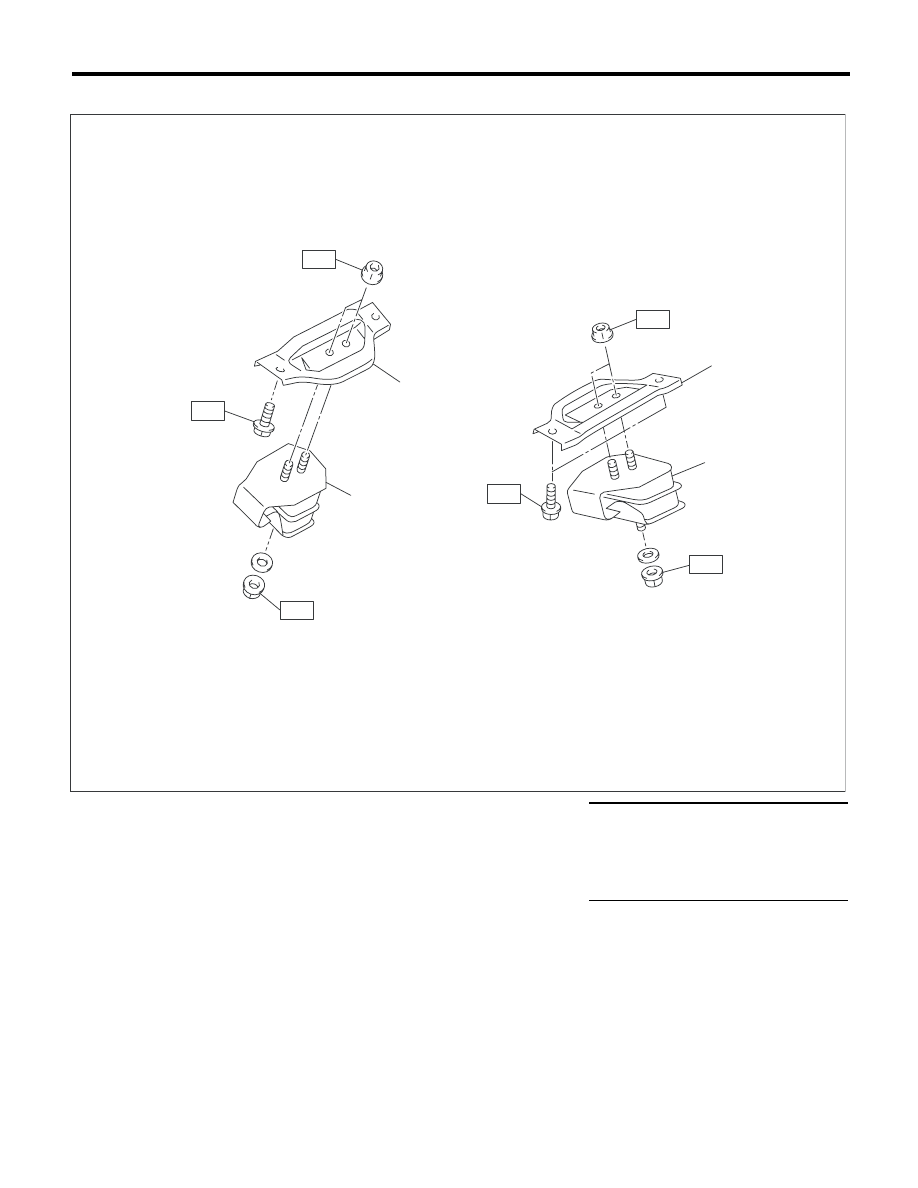

6. ОПОРЫ ДВИГАТЕЛЯ

(1)

Передняя резиновая подушка

(2)

Передний монтажный кронш-
тейн двигателя

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)









T1: 35 (3,6, 25,8)









T2: 42 (4,3, 31,0)









T3: 85 (8,7, 62,7)

ME-00413

T2

T1

T1

T3

T3

(2)

(2)

(1)

(1)

T2

ME(H4DO 1.5)-14

Общие сведения

МЕХАНИЧЕСКАЯ ЧАСТЬ

C: ОСТОРОЖНО

• При выполнении любых работ надевайте со-
ответствующую рабочую одежду, включая го-
ловной убор, защитные очки и защитную обувь.
• Перед снятием, установкой или разборкой
удаляйте загрязнения, в том числе грязь и про-
дукты коррозии.
• Содержите в порядке разобранные детали и
защищайте их от пыли и грязи.
• Обязательно устанавливайте причины отка-
за перед снятием, установкой или разборкой.
Избегайте снятия, установки, разборки или за-
мены деталей без необходимости.
• После движения детали автомобиля имеют
очень высокую температуру. Остерегайтесь
ожогов от нагретых деталей
• Обязательно затягивайте крепеж, включая
болты и гайки, на указанный момент затяжки.
• Размещайте домкраты или жесткие козлы в
специально предназначенных местах.
• Обязательно отсоединяйте провод массы от
аккумулятора перед отсоединением электри-
ческих разъемов датчиков или блоков.
• Все детали должны быть тщательно очище-
ны, обращая особое внимание на масляные ка-
налы двигателя, поршни и вкладыши.
• Вращающиеся и двигающиеся детали, такие
как поршни, вкладыши и шестерни перед сбор-
кой необходимо покрыть смазкой.

• Будьте осторожны и не допускайте контакта
масла, смазки или охлаждающей жидкости с
ремнем ГРМ, диском сцепления и маховиком.
• Все снятые детали, которые должны быть
использованы повторно, необходимо устанав-
ливать в изначальном положении и направле-
нии.
• При необходимости, болты, гайки и шайбы
следует заменять на новые.
• Даже если ранее выполнялись необходимые
проверки, начинайте сборку с повторной про-
верки.
• Снимайте или устанавливайте двигатель в
той зоне, в которой готовы к использованию
цепные тали, подъемные устройства и т.д.
• Будьте осторожны, чтобы не повредить ок-
рашенные поверхности панелей кузова инстру-
ментами, или не испачкать сиденья и окна ох-
лаждающей жидкостью или маслом. При необ-
ходимости, накрывайте крылья защитными
чехлами.
• Перед началом работы подготовьте следую-
щее:
Инструменты, чистую ткань, емкости для сбо-
ра охлаждающей жидкости и масла, стальные
тросы, цепные тали, трансмиссионные домкра-
ты и т.д.
• При необходимости, поднимайте или опус-
кайте автомобиль. Обязательно установите
опоры в правильном положении.

ME(H4DO 1.5)-15

Общие сведения

МЕХАНИЧЕСКАЯ ЧАСТЬ

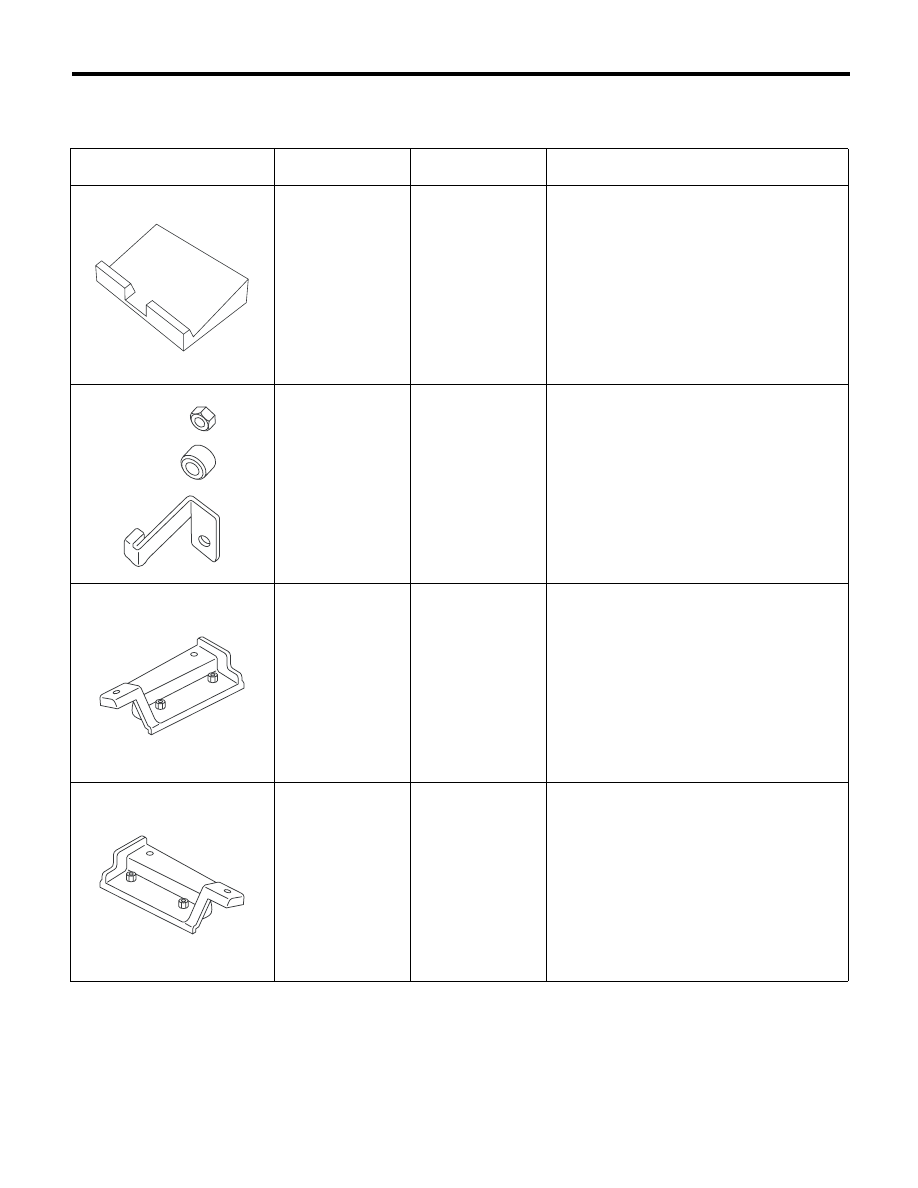

D: ПОДГОТОВКА ИНСТРУМЕНТА

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

ВНЕШНИЙ ВИД

НОМЕР

ИНСТРУМЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

498267600

СТОЛ ГОЛОВКИ
БЛОКА ЦИЛИНД-
РОВ

• Используется для замены направляющих
втулок клапанов.
• Используется для снятия и установки кла-
панных пружин.

498277200

КОМПЛЕКТ СТО-
ПОРА

Используется для установки узла автомати-
ческой трансмиссии на двигатель.

498457000

АДАПТЕР СТЕНДА
ДВИГАТЕЛЯ, ПРА-
ВЫЙ

Используется вместе со СТЕНДОМ ДВИГА-
ТЕЛЯ (499817100)

498457100

АДАПТЕР СТЕНДА
ДВИГАТЕЛЯ, ЛЕ-
ВЫЙ

Используется вместе со СТЕНДОМ ДВИГА-
ТЕЛЯ (499817100)

ST-498267600

ST-498277200

ST-498457000

ST-498457100
