IN(H4DO 1.5)-2

Общие сведения

ВПУСКНАЯ СИСТЕМА (ЗАБОР ВОЗДУХА)

1. Общие сведения

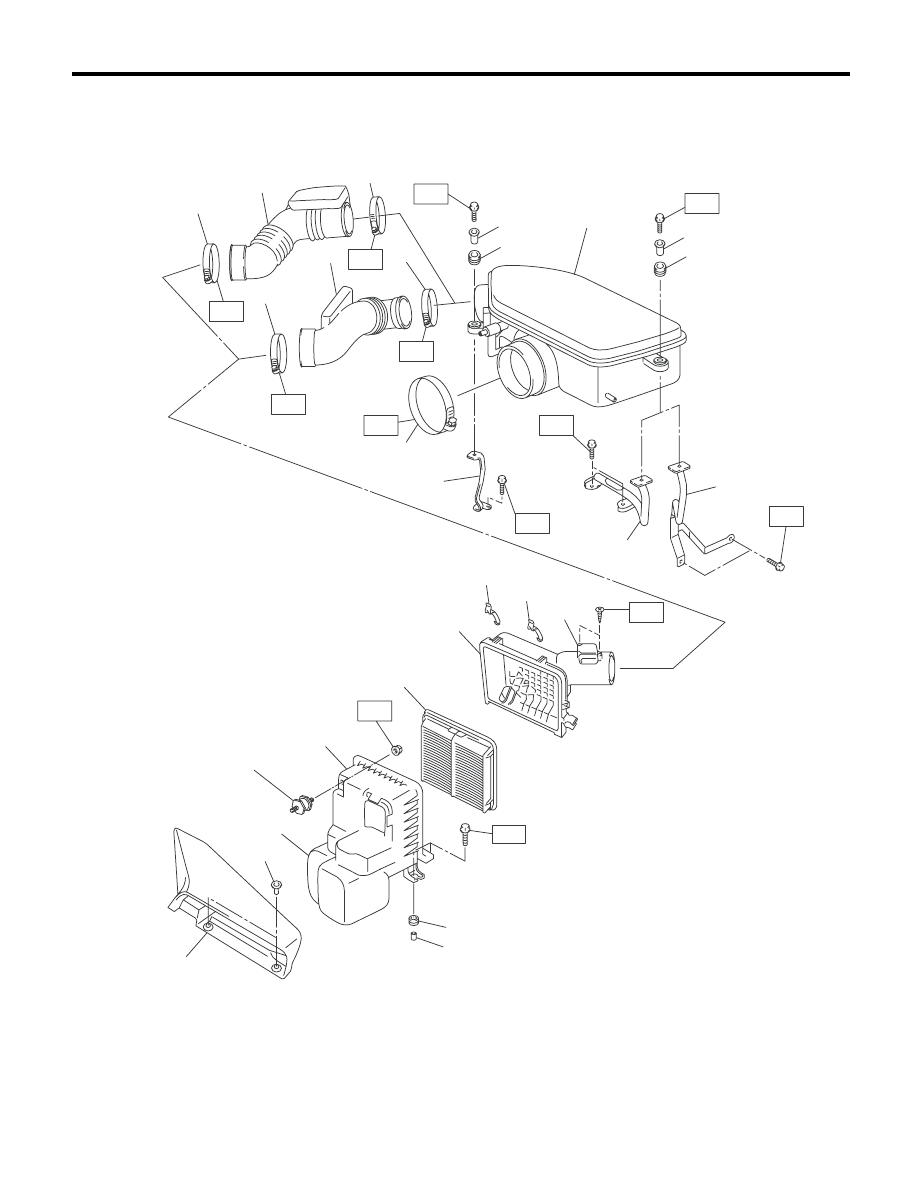

A: УЗЕЛ

IN-02329

(16)

(10)

(13)

(10)

(10)

(10)

T1

(6)

(5)

(14)

(15)

(18)

T3

T3

T3

T2

(7)

(4)

(3)

(2)

(1)

(6)

(5)

(6)

T2

(5)

T4

T4

T4

(10)

T4

T4

T5

(17)

(11)

(12)

(9)

(8)

T6

(9)

IN(H4DO 1.5)-3

Общие сведения

ВПУСКНАЯ СИСТЕМА (ЗАБОР ВОЗДУХА)

B: ОСТОРОЖНО

• При выполнении любых работ надевайте со-
ответствующую рабочую одежду, включая го-
ловной убор, защитные очки и защитную обувь.
• Перед снятием, установкой или разборкой
удаляйте загрязнения, в том числе грязь и про-
дукты коррозии.
• Содержите в порядке разобранные детали и
защищайте их от пыли и грязи.
• Обязательно устанавливайте причины отка-
за перед снятием, установкой или разборкой.
Избегайте снятия, установки, разборки или за-
мены деталей без необходимости.
• После движения детали автомобиля имеют
очень высокую температуру. Остерегайтесь
ожогов от нагретых деталей.
• Обязательно затягивайте крепеж, включая
болты и гайки, на указанный момент затяжки.
• Размещайте домкраты или жесткие козлы в
специально предназначенных местах.
• Обязательно отсоединяйте провод массы от
аккумулятора перед отсоединением электри-
ческих разъемов датчиков или блоков.

(1)

Воздухозаборный короб

(11)

Впускной соединительный пат-
рубок (модель 2.0 L)

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(2)

Фиксатор

(12)

Впускной соединительный пат-
рубок (модель 1.5 L)

T1: 6 (0,6, 4,4)

(3)

Резонаторная камера

(13)

Воздухозаборная камера

T2: 6,5 (0,7, 4,8)

(4)

Корпус воздушного фильтра
(передняя часть)

(14)

Стойка левая (модель MT)

T3: 16 (1,6, 11,8)

(5)

Распорная втулка

(15)

Стойка левая (модель AT)

T4: 3 (0,3, 2,2)

(6)

Подушка

(16)

Стойка правая

T5: 7,5 (0,8, 5,5)

(7)

Фильтрующий элемент воздуш-
ного фильтра

(17)

Подушка

T6: 1 (0,1, 0,7)

(8)

Корпус воздушного фильтра
(задняя часть)

(18)

Датчик массового расхода и
температуры впускаемого воз-
духа

(9)

Зажим

(10)

Хомут

IN(H4DO 1.5)-4

Фильтрующий элемент воздушного фильтра

ВПУСКНАЯ СИСТЕМА (ЗАБОР ВОЗДУХА)

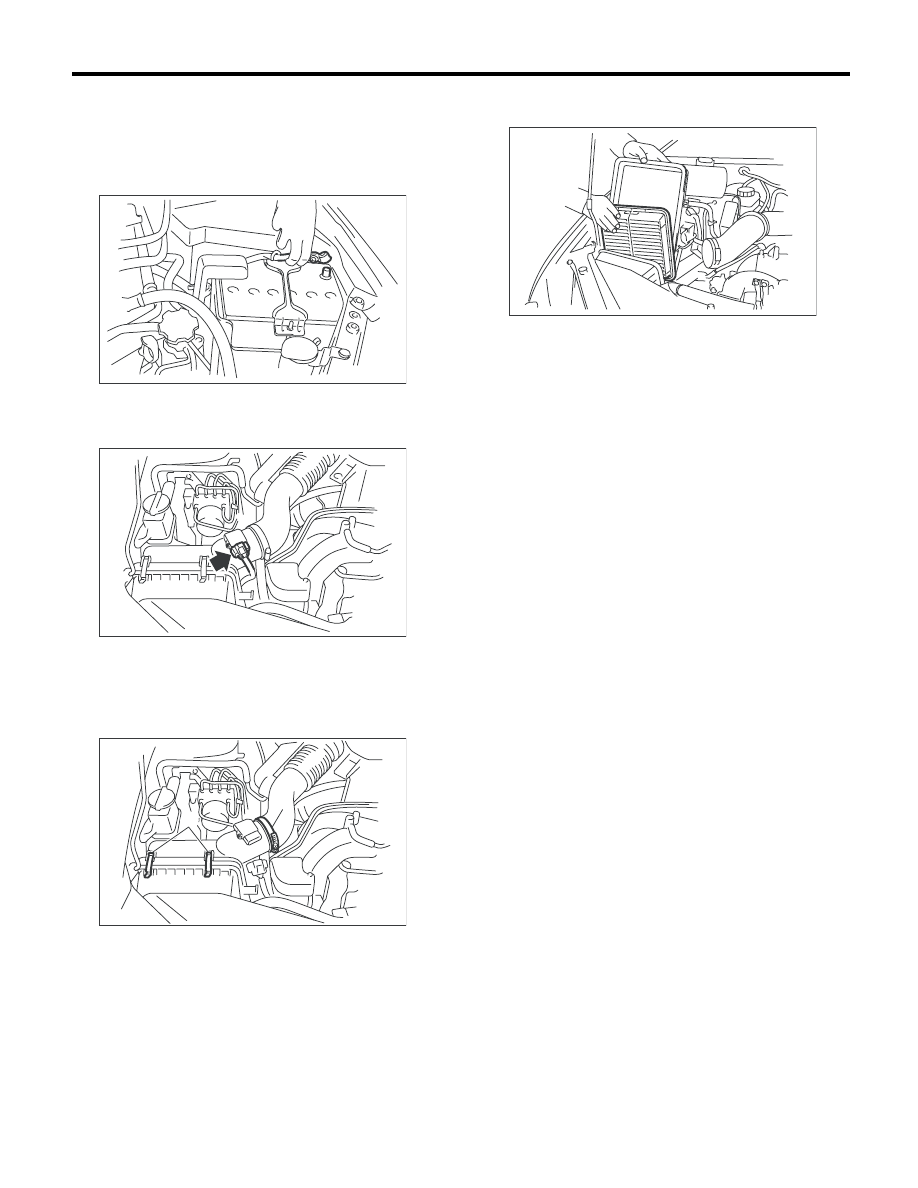

2. Фильтрующий элемент

воздушного фильтра

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Отсоедините разъем от датчика массового
расхода воздуха и температуры впускаемого
воздуха.

3) Ослабьте хомут (A), соединяющий корпус
воздушного фильтра и впускной соединитель-
ный патрубок.
4) Снимите зажимы (В), крепящие верхнюю
часть корпуса воздушного фильтра.

5) Снимите корпус воздушного фильтра (за-
днюю часть) и фильтрующий элемент.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ОСТОРОЖНО:
Обязательно используйте при замене толь-
ко оригинальные фильтрующие элементы
воздушного фильтра SUBARU, подходящие
для данного типа двигателя. В противном
случае, это может негативно сказаться на
рабочих характеристиках двигателя.

ПРИМЕЧАНИЕ:
• Проверьте корпус воздушного фильтра на
предмет наличия посторонних предметов.
• Вставьте нижний язычок корпуса и застегни-
те зажим.

C: ПРОВЕРКА

Замените при сильном повреждении или за-
грязнении.

IN-00203

IN-02264

IN-02266

(A)

(B)

IN-02192

IN(H4DO 1.5)-5

Корпус воздушного фильтра

ВПУСКНАЯ СИСТЕМА (ЗАБОР ВОЗДУХА)

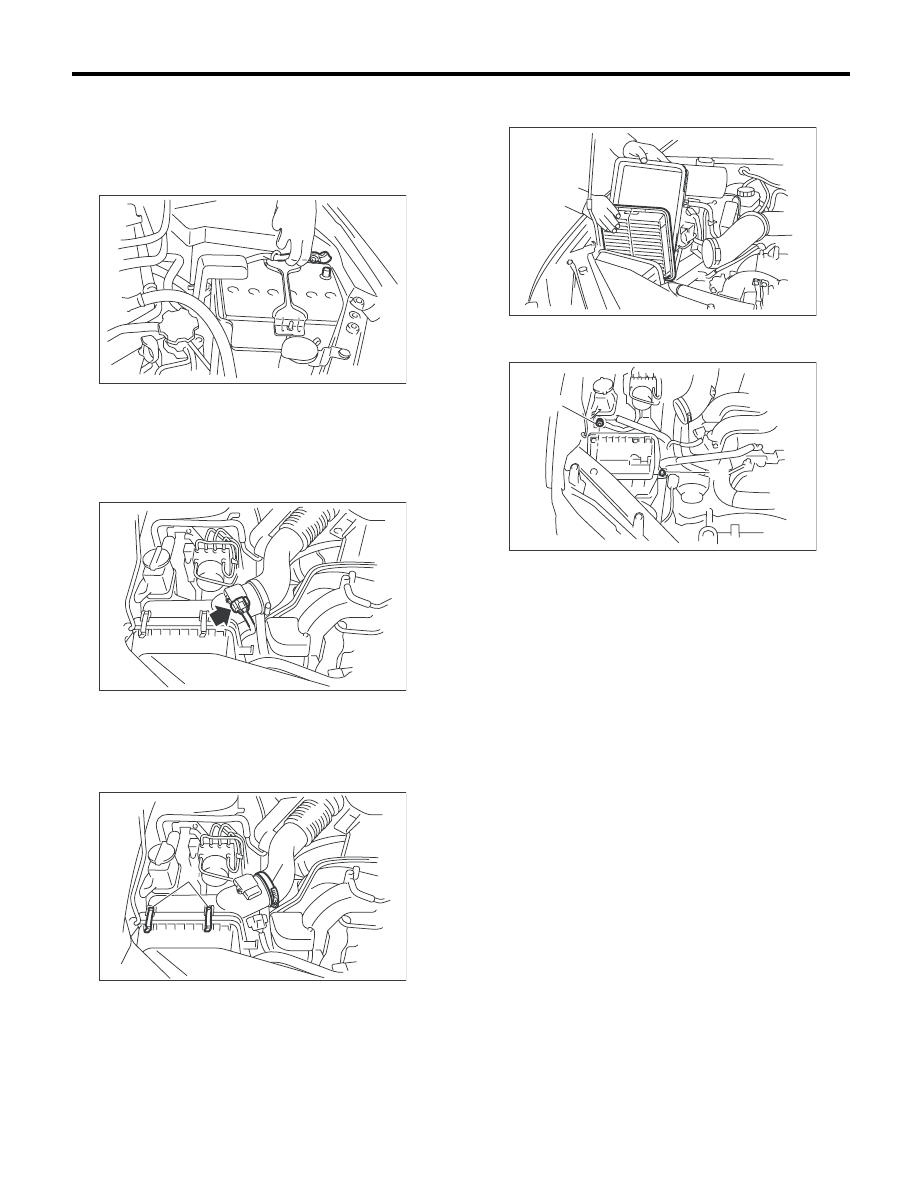

3. Корпус воздушного

фильтра

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Снимите воздухозаборный короб.
<См. IN(H4DO 1.5)-8, СНЯТИЕ, Воздухозабор-
ный короб.>
3) Отсоедините разъем от датчика массового
расхода воздуха и температуры впускаемого
воздуха.

4) Ослабьте хомут (A), соединяющий корпус
воздушного фильтра и впускной соединитель-
ный патрубок.
5) Снимите зажимы (В), крепящие верхнюю
часть корпуса воздушного фильтра.

6) Снимите корпус воздушного фильтра (за-
днюю часть) и фильтрующий элемент.

7) Отверните болт (A) и гайку (B), крепящие
корпус воздушного фильтра к кузову.

8) Снимите корпус воздушного фильтра (пере-
днюю часть).

IN-00203

IN-02264

IN-02266

(A)

(B)

IN-02192

IN-02216

(B)

(A)
