PM-14

Ремень ГРМ

ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

7. Ремень ГРМ

A: ЗАМЕНА

1) Снимите вентилятор радиатора и вентилятор
кондиционера воздуха. <См. CO(H4DO 2.0)-2,
Общие сведения.> <См. CO(H4DO 1.5)-2, Об-
щие сведения.> <См. CO(H4DOTC)-24, Основ-
ной вентилятор радиатора и электродвигатель
вентилятора.> <См. CO(H4DOTC)-26, Вспомо-
гательный вентилятор радиатора и электро-
двигатель вентилятора.>
2) Защитите радиатор при помощи картона и
куска толстой ткани.
3) Снимите клиновидные ремни.
<См. ME(H4DO 2.0)-42, Клиновидный ремень.>
<См. ME(H4DOTC)-39, Клиновидный ремень.>

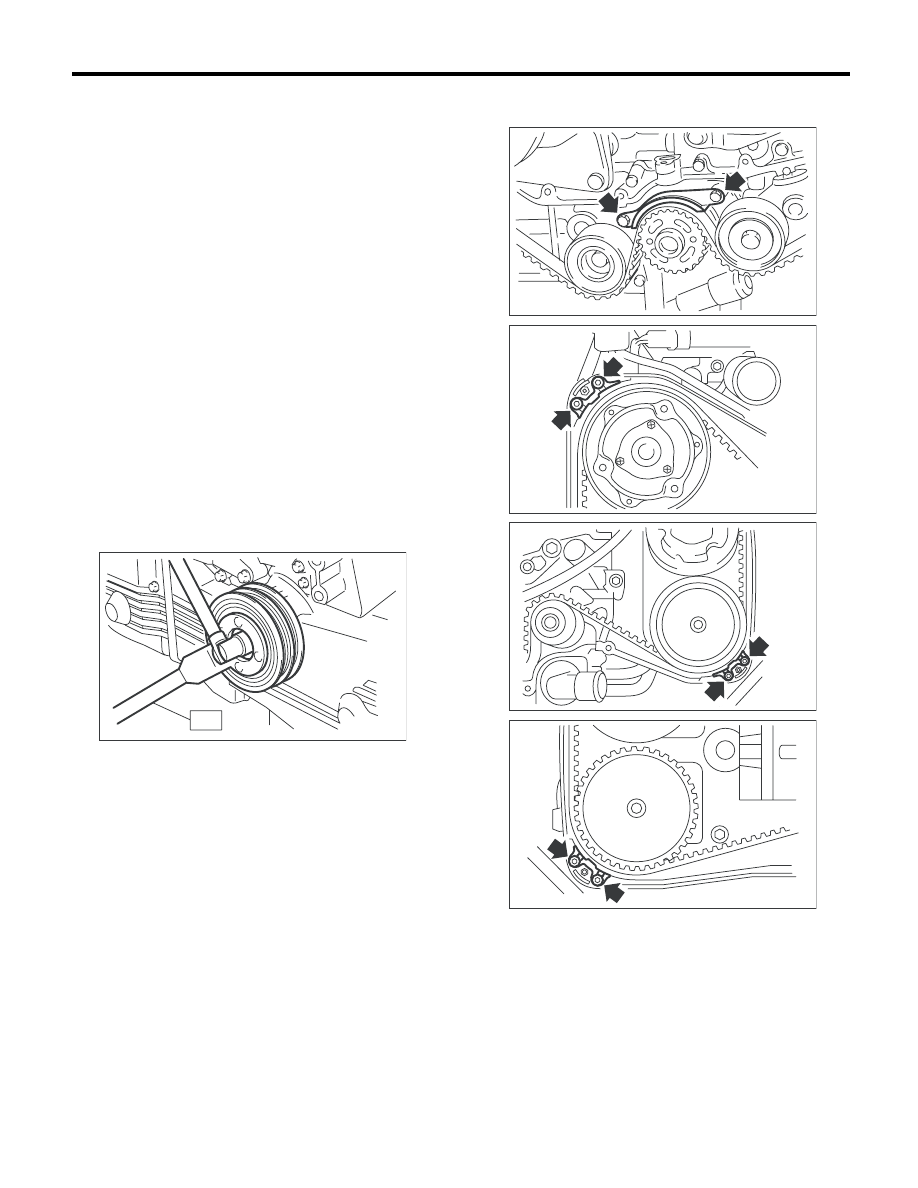

4) Отверните болт шкива. Заблокируйте ко-
ленчатый вал при помощи специального инс-
трумента.
• Модель без турбонаддува
ST

499977400

КЛЮЧ ШКИВА КОЛЕНЧА-
ТОГО ВАЛА

• Модель с турбонаддувом
ST

499977100

КЛЮЧ ШКИВА КОЛЕНЧА-
ТОГО ВАЛА

5) Снимите шкив коленчатого вала.
6) Снимите крышку ремня (левую).
7) Снимите крышку ремня (правую).
8) Снимите переднюю крышку ремня.

9) Снимите направляющую ремня ГРМ. (Мо-
дель MT)

PM-00411

ST

PM-00008

ME-03124

ME-00728

ME-00729

PM-15

Ремень ГРМ

ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

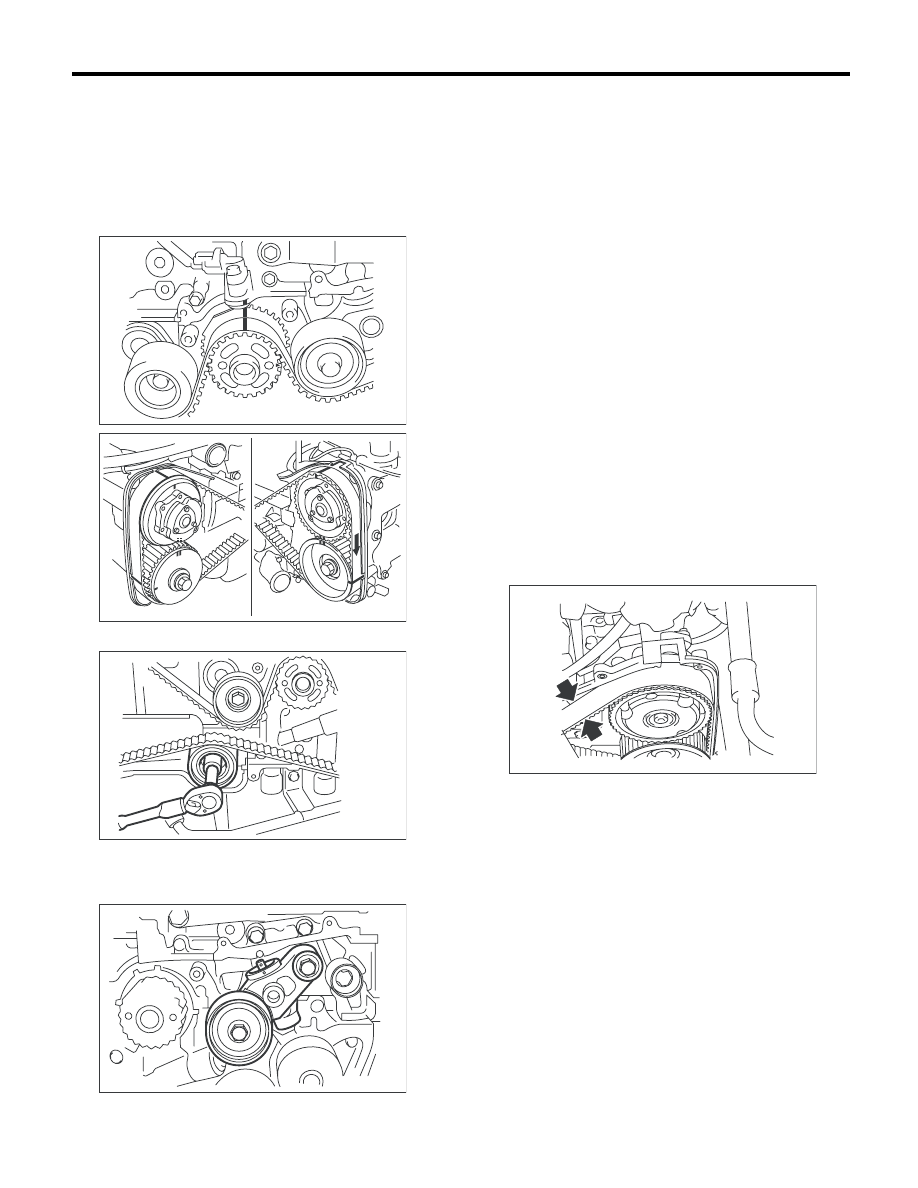

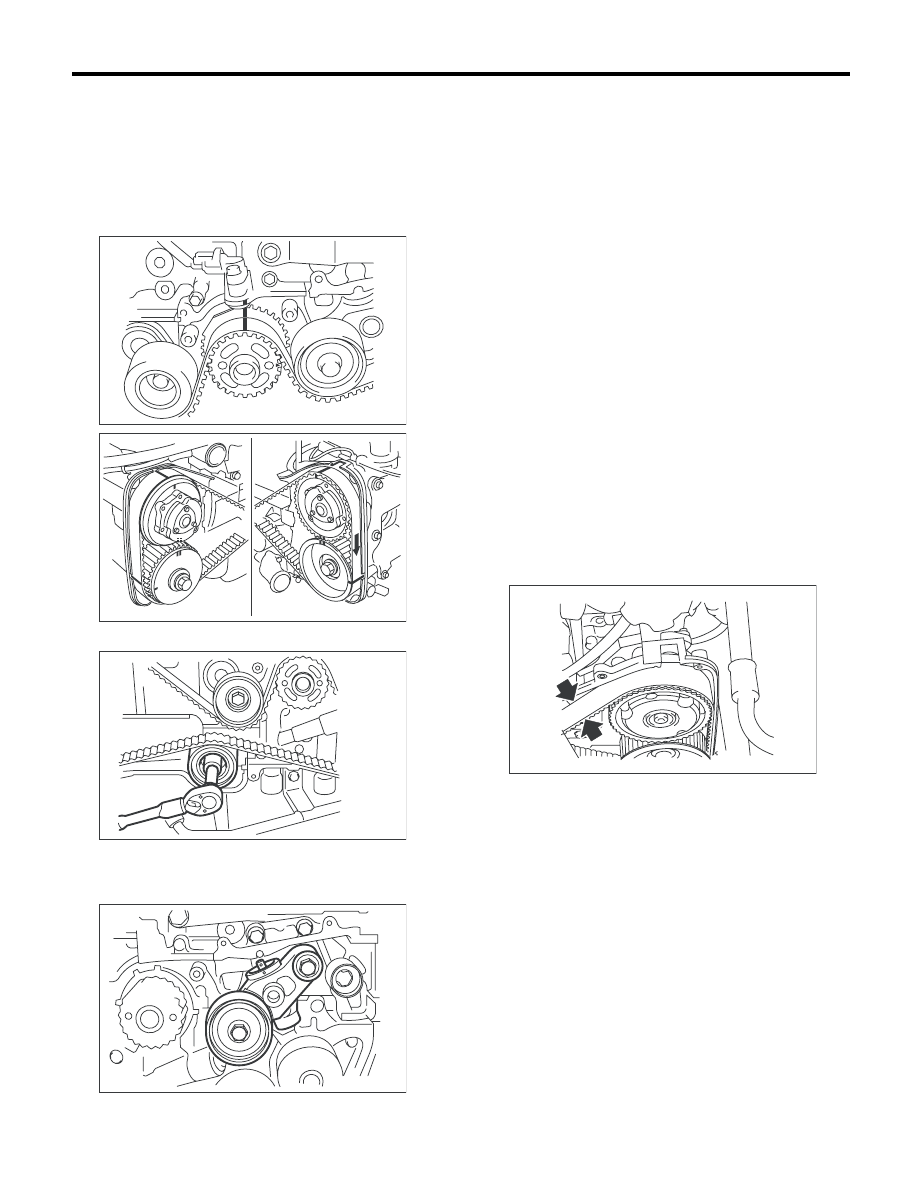

10) Поверните коленчатый вал и совместите
отметки на коленчатом валу и на левой и пра-
вой звездочках распределительных валов с
метками-выточками на крышке ремня и блоке
цилиндров. Для поворота коленчатого вала ис-
пользуйте специальный инструмент.
ST

499987500

ТОРЦОВЫЙ КЛЮЧ КОЛЕН-
ЧАТОГО ВАЛА

11) Снимите натяжной ролик ремня.

12) Снимите ремень ГРМ.
13) Снимите узел автоматического регулятора
натяжения ремня.

14) Установка производится в порядке, обрат-
ном порядку снятия. <См. ME(H4DO 2.0)-52, Ре-
мень ГРМ.> <См. ME(H4DO 1.5)-50, Ремень
ГРМ.> <См. ME(H4DOTC)-48, Ремень ГРМ.>

ОСТОРОЖНО:
При установке ремня ГРМ убедитесь, что
метки на ремне соответствуют меткам на
звездочках. При неправильной установке
может произойти столкновение поршней и
клапанов.

B: ПРОВЕРКА

1) Снимите крышку ремня ГРМ (левую).
2) Прокрутив двигатель не менее четырех раз,
проверьте заднюю поверхность ремня ГРМ на
предмет трещин и повреждений. При необхо-
димости, замените неисправные ремни ГРМ на
новые.
3) Если наружная поверхность ремня ГРМ
чрезмерно изношена (вспушена зубчатая по-
верхность или торчат нити каркаса ремня) или
повреждена, проверьте направляющий шкив,
шкив натяжителя ремня, шкив водяного насо-
са, а также совмещение звездочки распреде-
лительного вала с направляющим шкивом
(перпендикулярность). Замените изношенные
ремни ГРМ на новые.

4) Установите крышку ремня ГРМ (левую).

ME-00070

ME-03175

PM-00095

PM-00096

PM-00343

PM-16

Топливная магистраль

ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

8. Топливная магистраль

A: ПРОВЕРКА

Топливная магистраль, в основном, скрыта от
глаз, поэтому проверьте топливопроводы,
участки вокруг них, а также топливопроводы в
моторном отсеке на предмет ржавчины, пов-
реждения шлангов, ослабления крепления и
т.п. При выявлении неисправных деталей, от-
ремонтируйте или замените их.
• Модель без турбонаддува
<См. FU(H4DO 1.5)-62, Магистрали подачи и от-
вода паров топлива.>
• Модель с турбонаддувом
<См. FU(H4DOTC)-68, Магистрали подачи, воз-
врата и отвода паров топлива.>

PM-17

Топливный фильтр

ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

9. Топливный фильтр

A: ЗАМЕНА

Процедура замены топливного фильтра приве-
дена в разделе “FU”.
• Модель без турбонаддува
<См. FU(H4DO 1.5)-59, Топливный фильтр.>
• Модель с турбонаддувом
<См. FU(H4DOTC)-65, Топливный фильтр.>

B: ПРОВЕРКА

Если фильтр засорен или истек срок замены
фильтра, замените его.
