Subaru Forester (2004 год). Руководство - часть 891
РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ ПРОВОДКИ
WI-268
СИСТЕМА ПРОВОДКИ

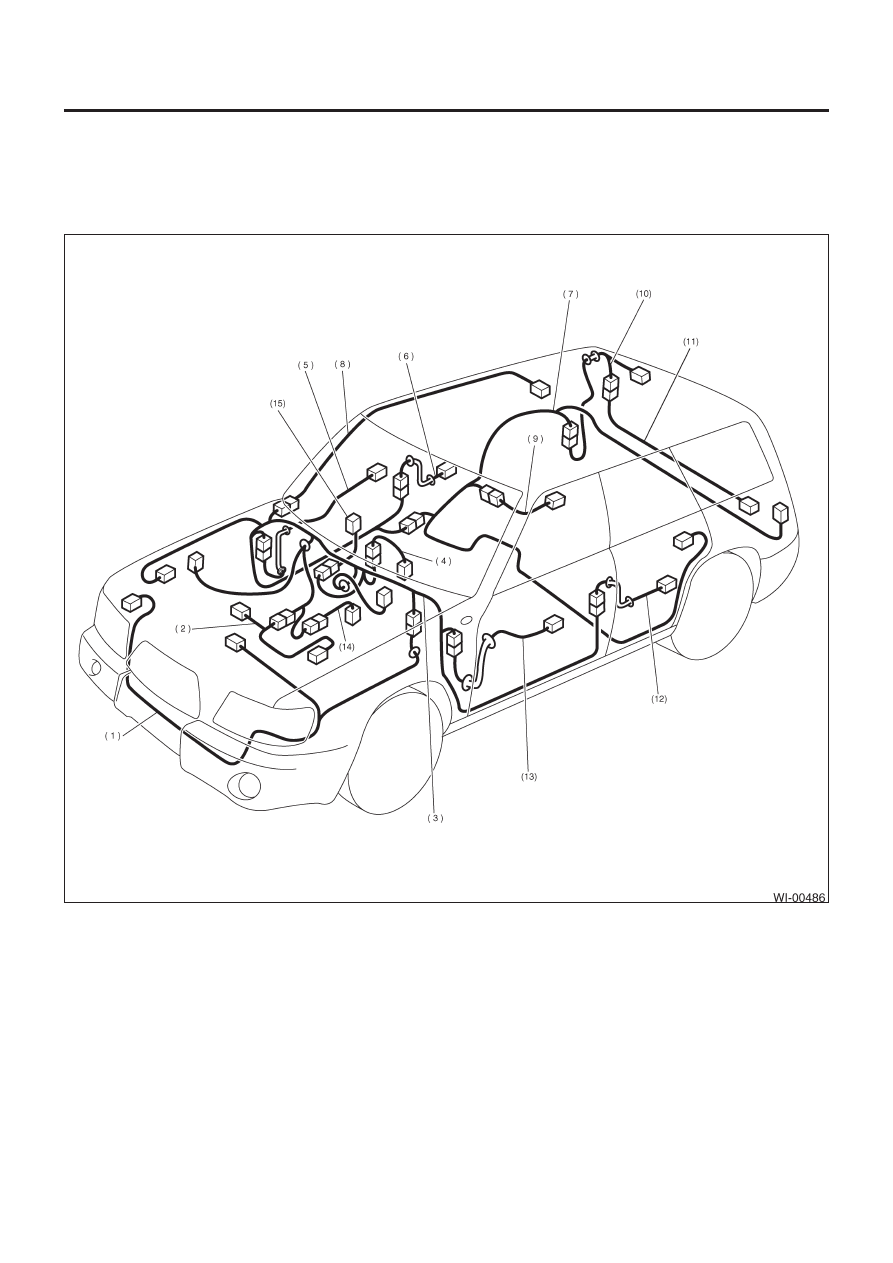

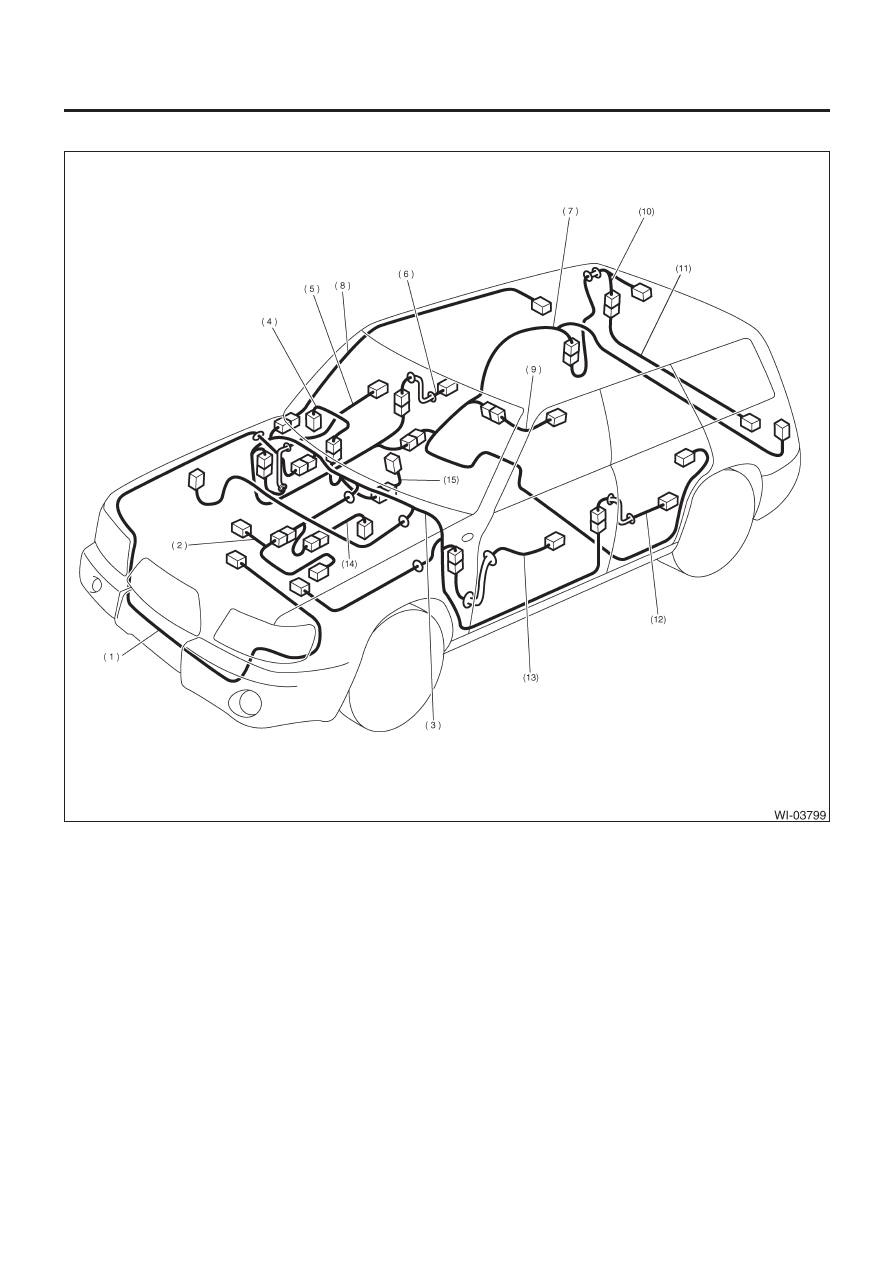

48. Расположение компонентов проводки
А: РАСПОЛОЖЕНИЕ
1. МОДЕЛЬ LHD
(1) Передний пучок проводки
(2) Пучок проводки двигателя
(3) Главный пучок проводки
(4) Пучок проводки панели инструментов
(5) Шнур передней правой двери
(6) Шнур задней правой двери
(7) Задний пучок проводки
(8) Шнур крыши
(9) Шнур топливного бака
(10) Шнур задней дверцы 1
(11) Шнур задней дверцы 2
(12) Шнур задней левой двери
(13) Шнур передней левой двери
(14) Шнур трансмиссии
(15) Проводка центральной панели
