Subaru Forester (2004 год). Руководство - часть 867
ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ
WI-172

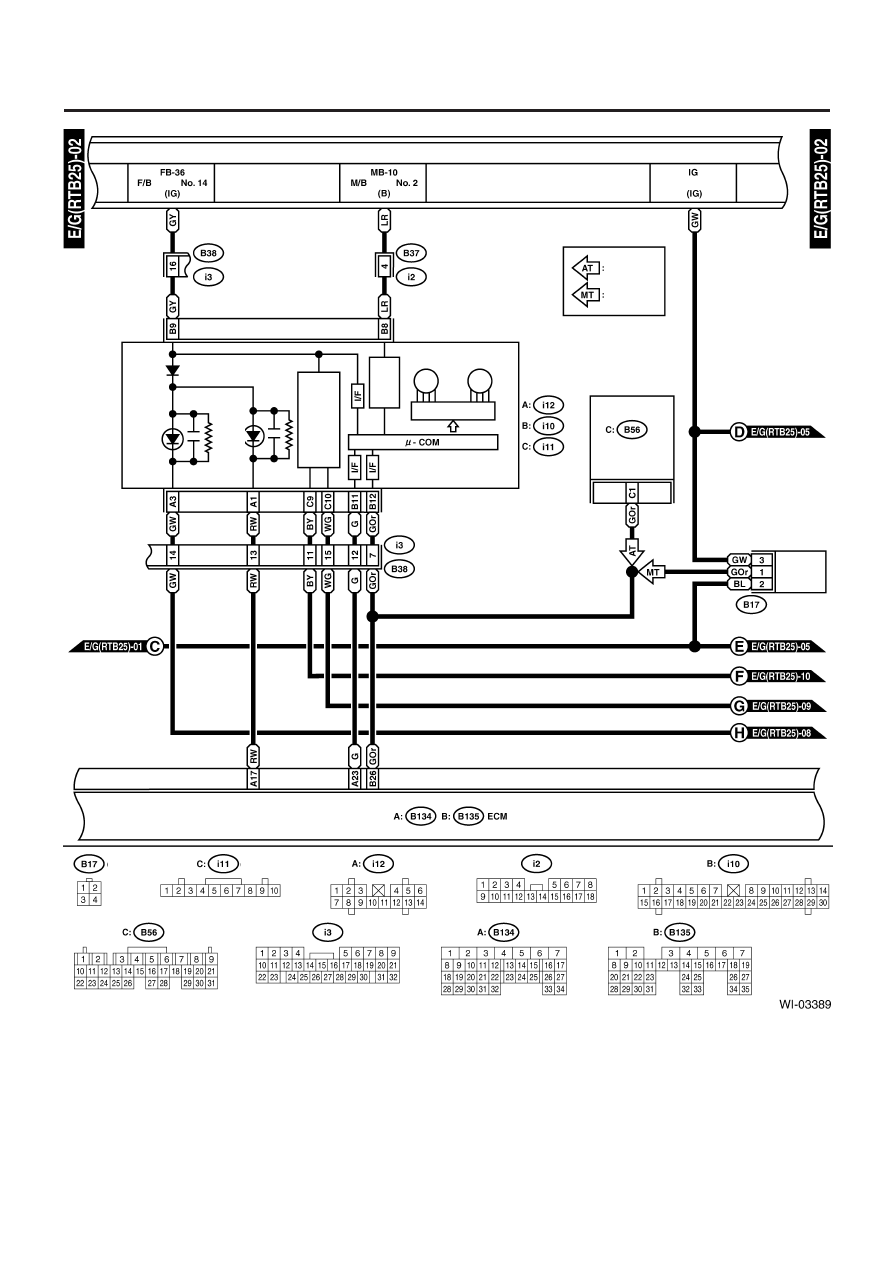

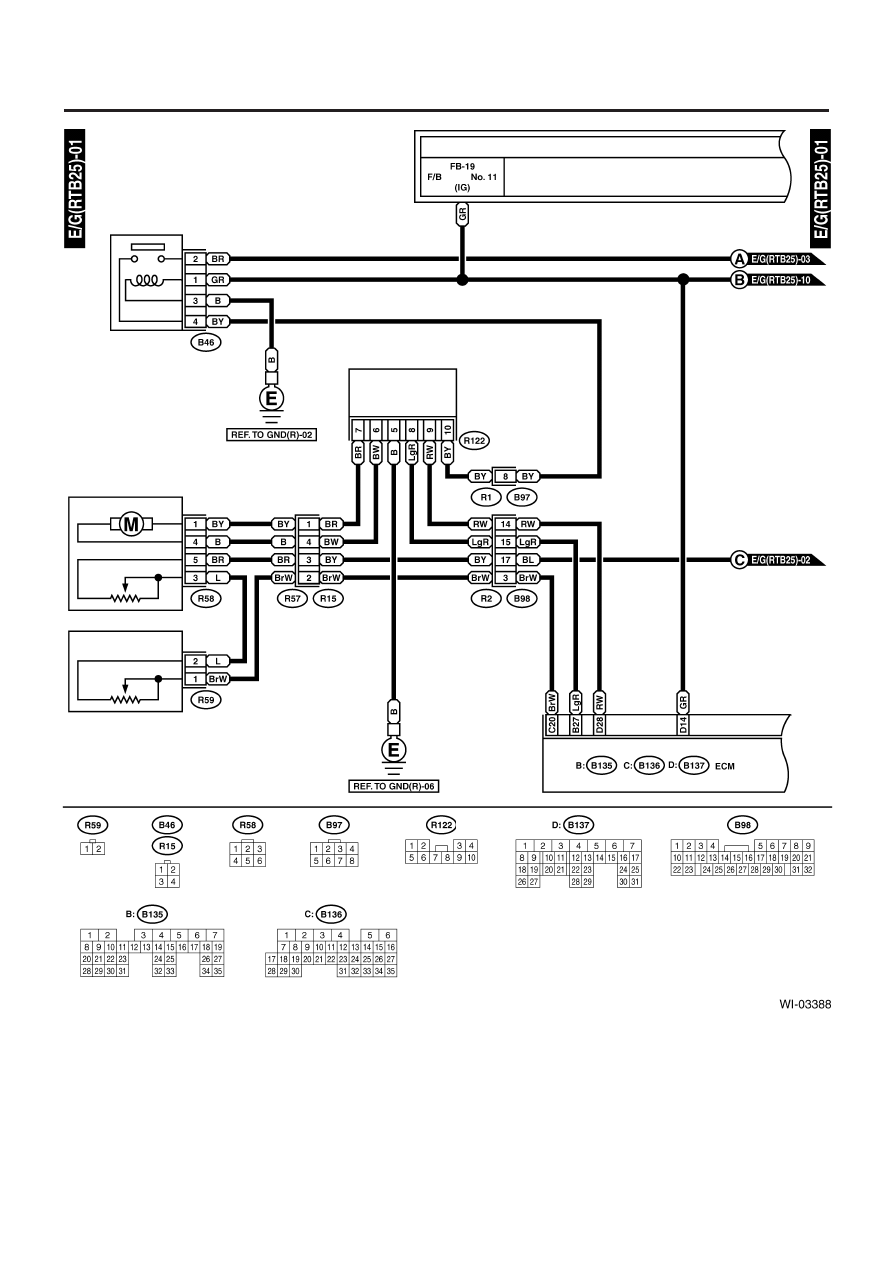

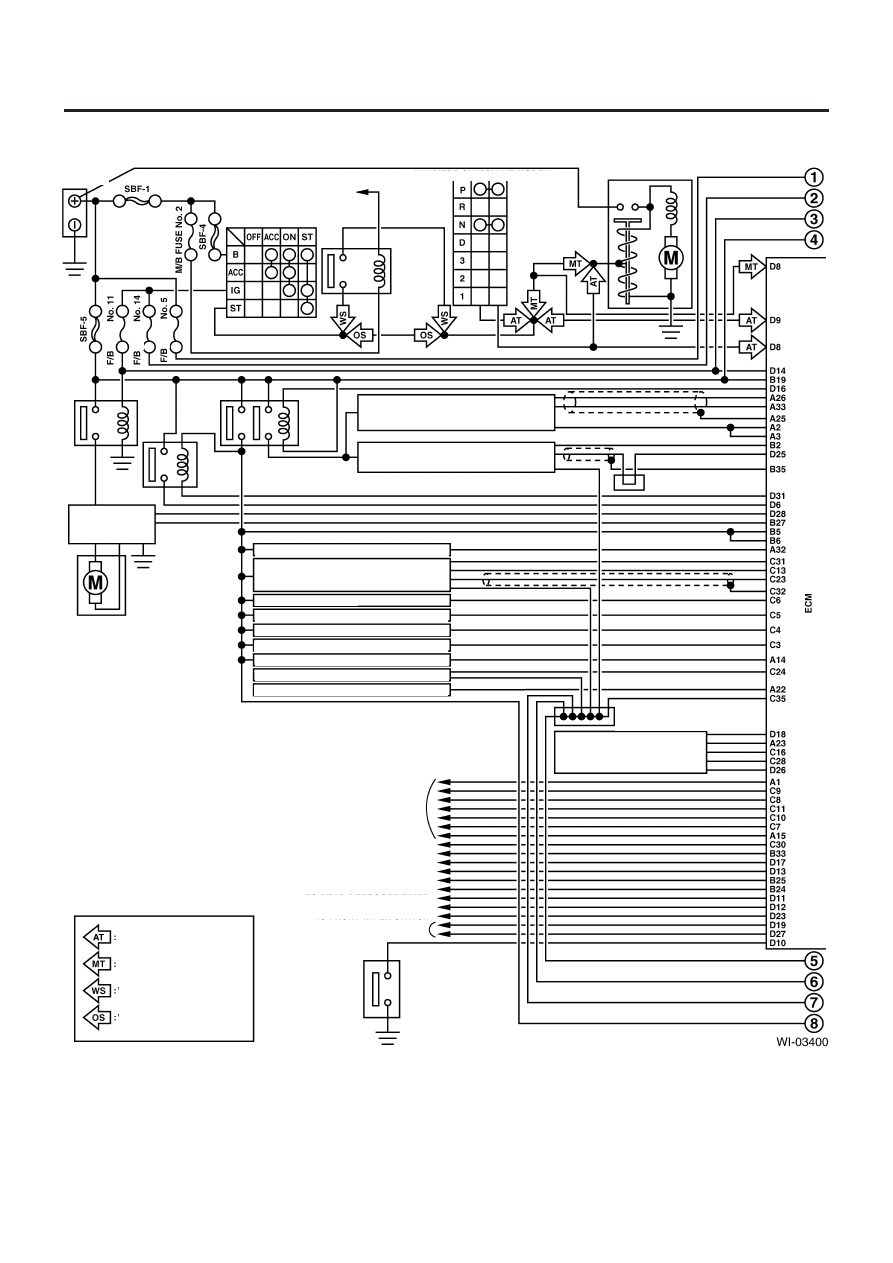

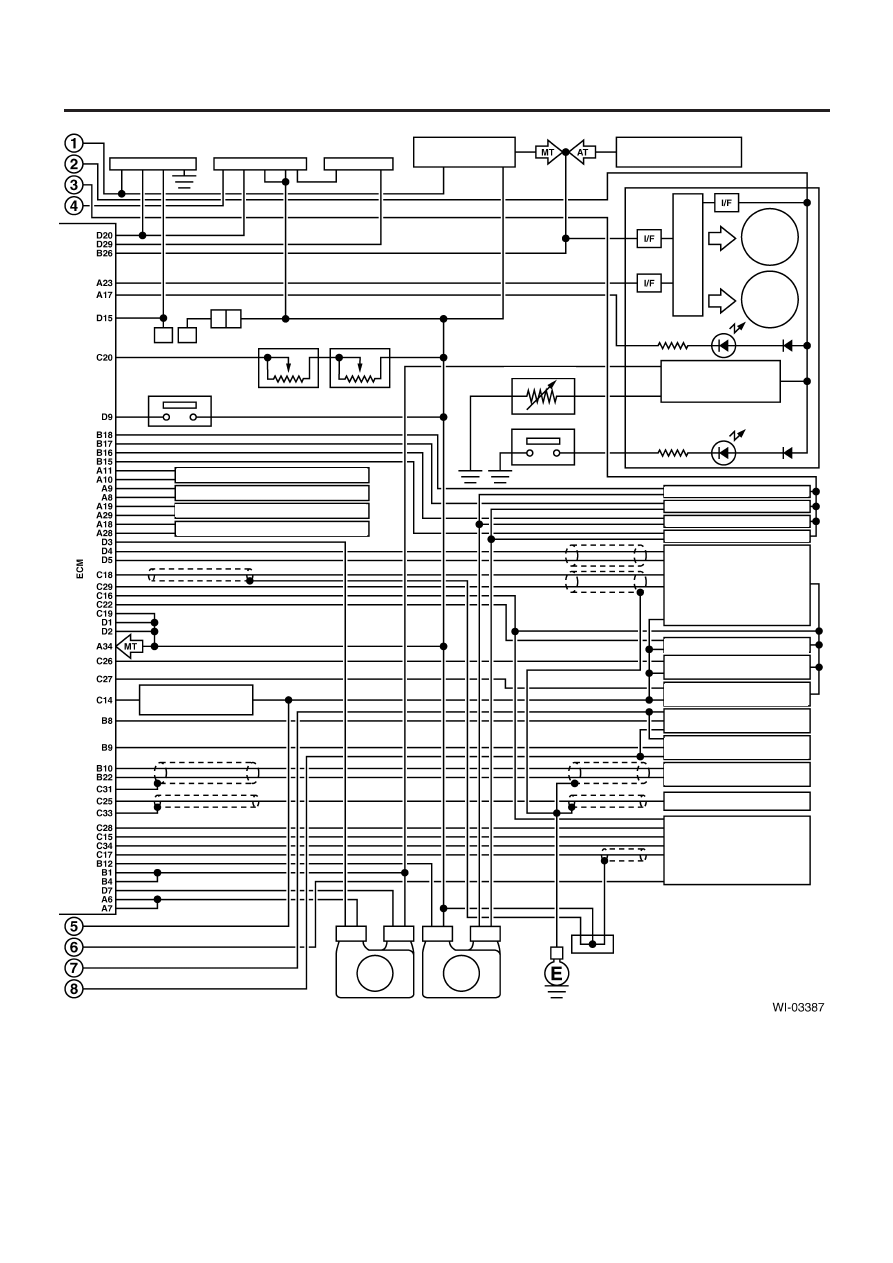

СИСТЕМА ПРОВОДКИ
5. МОДЕЛЬ RHD ТУРБО 2.5 L
Аккумулятор
Переключатель зажигания
Ингибиторный переключатель (АТ)
Мотор стартера
Реле
топлив-
ного
насоса
МОДУЛЬ
УПРАВЛЕНИЯ
ТОПЛИВНОГО
НАСОСА
Главное
реле
Соленоидный клапан выпускного тракта
Топливный инжектор № 1
Топливный инжектор № 2
Соленоидный клапан управления продувкой
Датчик температуры выхлопного газа
Генератор
Топливный инжектор № 3
Топливный инжектор № 4
TCM (модель АТ)
К ПЕРЕКЛЮЧАТЕЛЮ ДАВЛЕНИЯ А/С
К РЕЛЕ А/С
К МОДУЛЮ УПРАВЛЕНИЯ ИММОБИЛАЙЗЕРОМ
К ПЕРЕКЛЮЧАТЕЛЮ ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ
Топливный
насос
МОДЕЛЬ АТ
МОДЕЛЬ МТ
МОДЕЛЬ С БЕЗОПАСНОСТЬЮ
МОДЕЛЬ БЕЗ БЕЗОПАСНОСТИ
ПРЕДОХР
.
ПРЕДОХР
.
ПРЕДОХР
.
Передний датчик кислорода (A/F)
Задний датчик кислорода
Датчик потока воздуха
К ТЕРМОПЕРЕКЛЮЧАТЕЛЮ ИСПАРЕНИЯ
К РЕЛЕ МОТОРА ВОЗДУХОДУВКИ
К РЕЛЕ ГЛАВНОГО/ВСПОМОГАТЕЛЬНОГО ВЕНТИЛЯТОРА 1
Соединительный
коннектор
заземления датчика
ПЕРЕКЛЮЧАТЕЛЬ
ДАВЛЕНИЯ
МАСЛА
УСИЛИТЕЛЯ
РУЛЯ
К МОДУЛЮ УПРАВЛЕНИЯ
БЕЗОПАСНОСТЬЮ
РЕЛЕ
БЕЗОПАС-
НОСТИ
СОЕДИНИТЕЛЬНЫЙ
ЗАЩИТНЫЙ КОННЕКТОР
ПЕРЕКЛЮЧАТЕЛЬ И СВЕТОВОЙ
ИНДИКАТОР КРУИЗ-КОНТРОЛЯ
К РЕЛЕ ГЛАВНОГО/ВСПОМОГАТЕЛЬНОГО ВЕНТИЛЯТОРА 2
К ТАЙМЕРУ РАЗМОРАЖИВАТЕЛЯ ЗАДНЕГО СТЕКЛА
К ПЕРЕКЛЮЧАТЕЛЮ ОСВЕЩЕНИЯ
Реле
ЕТС
