Subaru Forester (2004 год). Руководство - часть 852

СИСТЕМА КРУИЗ-КОНТРОЛЯ

WI-112

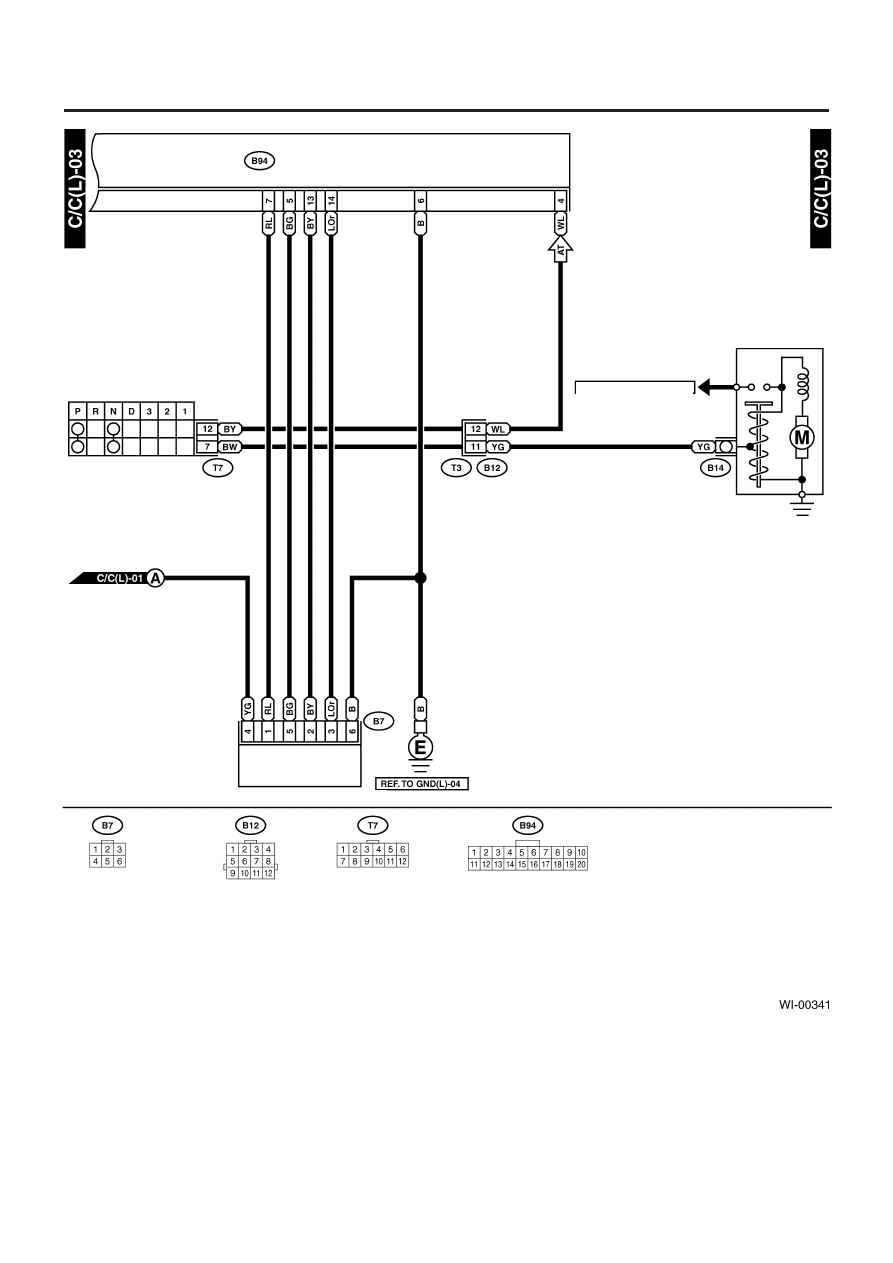

СИСТЕМА ПРОВОДКИ

Модуль круиз-контроля

Ингибиторный переключатель

К клемме аккумулятора

Мотор стартера

Исполнительный механизм круиз-контроля

Черный

Черный

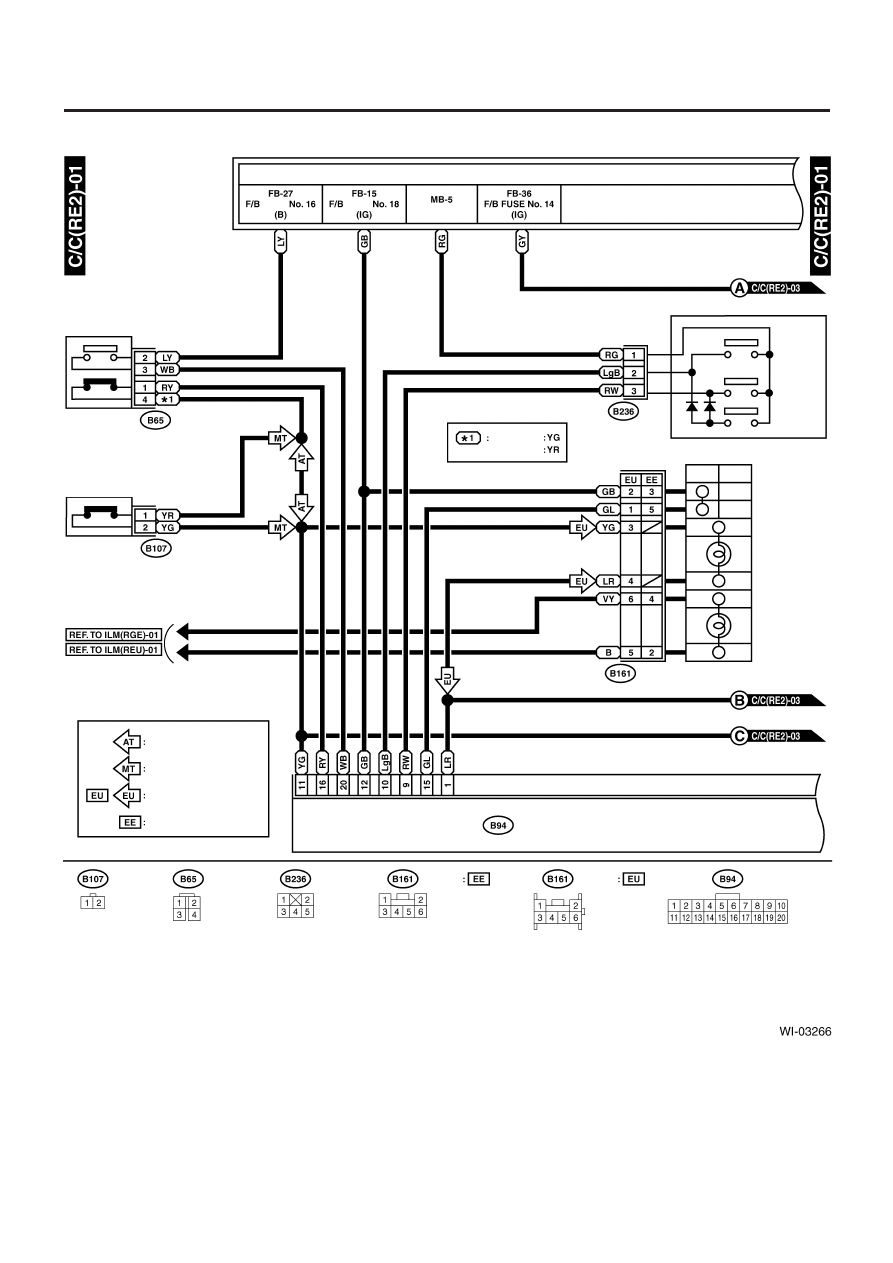

СИСТЕМА КРУИЗ-КОНТРОЛЯ

WI-113

СИСТЕМА ПРОВОДКИ

2. КРОМЕ МОДЕЛИ 2.5 L ТУРБО

К питанию

ПРЕДОХР.

ПРЕДОХР.

Реле звукового сигнала

Модель АТ

Модель МТ

Переключатель стоп-
сигналов и тормоза

Переключатель
сцепления (МТ)

Вспомогательный переключатель круиз-контроля

Установка

Возобнов-
ление

Отмена

Главный переключатель
круиз-контроля

Модель АТ

Модель МТ

Европейская модель

Кроме европейской модели

Вкл

Выкл

Модуль круиз-контроля

Синий

Черный

Черный

Черный

Коричневый

Коричневый

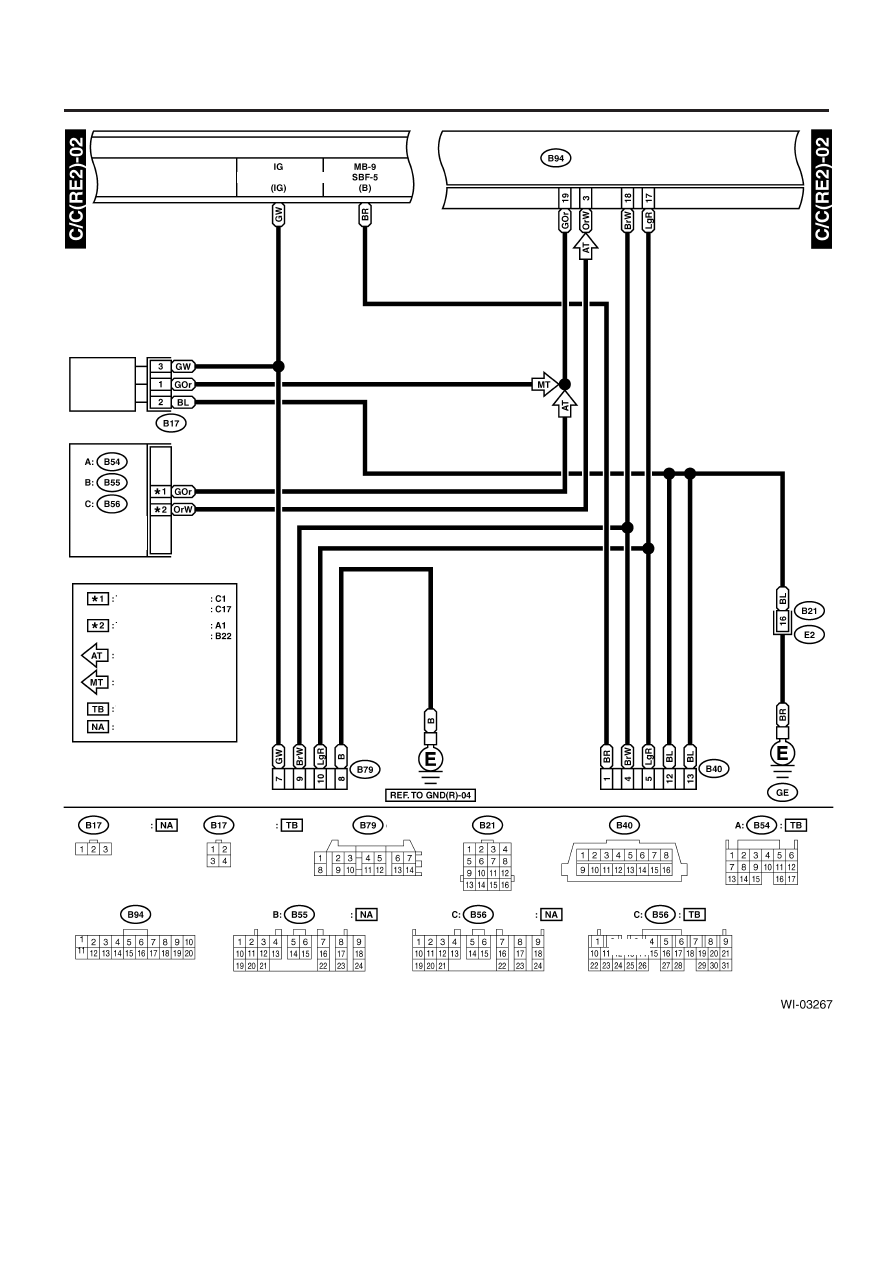

СИСТЕМА КРУИЗ-КОНТРОЛЯ

WI-114

СИСТЕМА ПРОВОДКИ

К питанию

Модуль круиз-контроля

Датчик скорости
автомобиля (МТ)

Модуль

управления

трансмиссией

(АТ)

Модель АТ

Модель МТ

Модель турбо

Модель не турбо

Проверочный коннектор

Коннектор связи данных

Черный

Черный

Черный

Черный

Серый

Серый

Зеленый

Коричневый

Зеленый

Реле зажигания

Модель турбо

Модель не турбо

Модель турбо
Модель не турбо

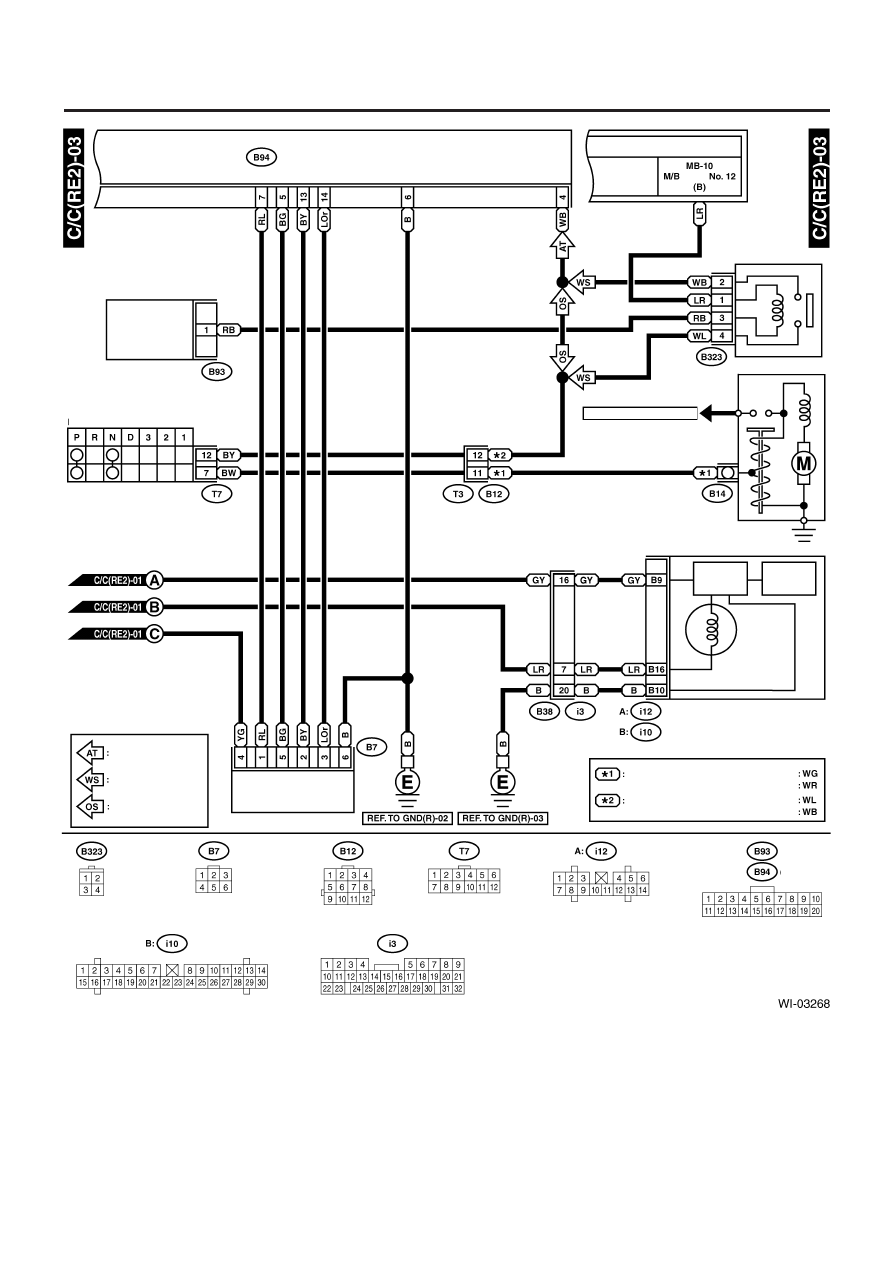

СИСТЕМА КРУИЗ-КОНТРОЛЯ

WI-115

СИСТЕМА ПРОВОДКИ

Модуль круиз-контроля

Ингибиторный переключатель

К клемме аккумулятора

Мотор стартера

Исполнительный механизм

круиз-контроля

Черный

Синий

Зеленый

Черный

К питанию

ПРЕДОХР.

МОДУЛЬ УПРАВЛЕНИЯ
БЕЗОПАСНОСТЬЮ

Реле безопасности

Комбинационный прибор

Цепь

реостата

Специальный

центральный

процессор

Световой
индикатор
круиза

Модель АТ

Модель с системой
безопасности

Модель без системы
безопасности

Модель с системой безопасности
Модель без системы безопасности

Модель с системой безопасности
Модель без системы безопасности
