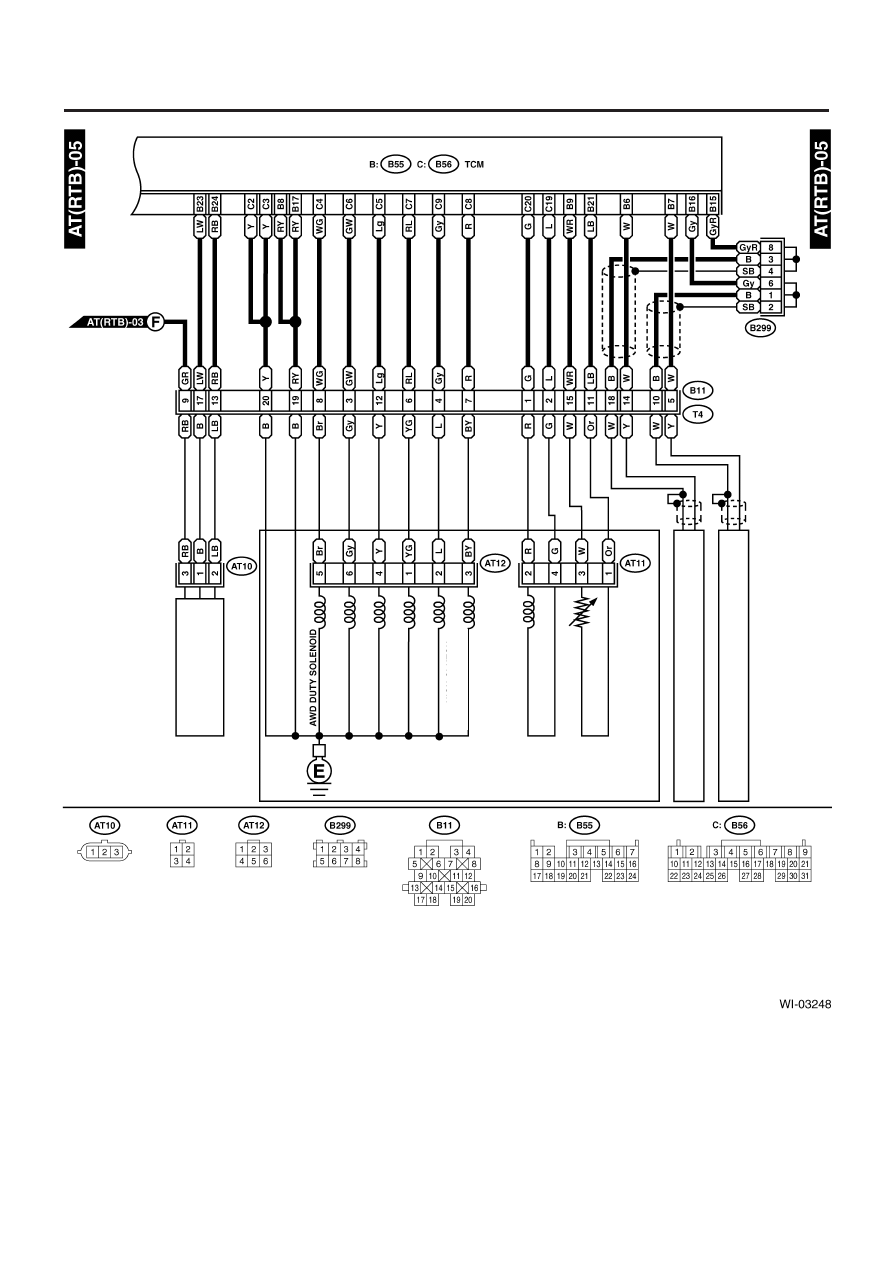

СИСТЕМА УПРАВЛЕНИЯ AT

WI-100

СИСТЕМА ПРОВОДКИ

Защитный
соединитель-
ный коннектор

Р

АБОЧИЙ СОЛЕНОИД

ТОРМОЗА 2-4

БЛОКИРОВОЧНЫЙ

Р

АБОЧИЙ СОЛЕНОИД

НИЗКИЙ И РЕВЕРСИВНЫЙ

Р

АБОЧИЙ СОЛЕНОИД

Р

АБОЧИЙ СОЛЕНОИД

НИЗКОЙ МУФТЫ

Р

АБОЧИЙ СОЛЕНОИД

ВЫСОКОЙ МУФТЫ

ЛИНЕЙНЫЙ СОЛЕНОИД

ЛИНЕЙНОГ

О ДАВЛЕНИЯ

ЗАДНИЙ ДА

ТЧИК

СКОРОСТИ АВТОМОБИЛЯ

ДА

ТЧИК

ТЕМПЕР

А

ТУРЫ A

T

F

ДА

ТЧИК СКОРОСТИ ТУРБИНЫ ГИДРОТР

АНСФОРМА

ТОР

А

ПЕРЕДНИЙ ДА

ТЧИК СКОРОСТИ АВТОМОБИЛЯ

СЕРЫЙ

АУДИОСИСТЕМА

WI-101

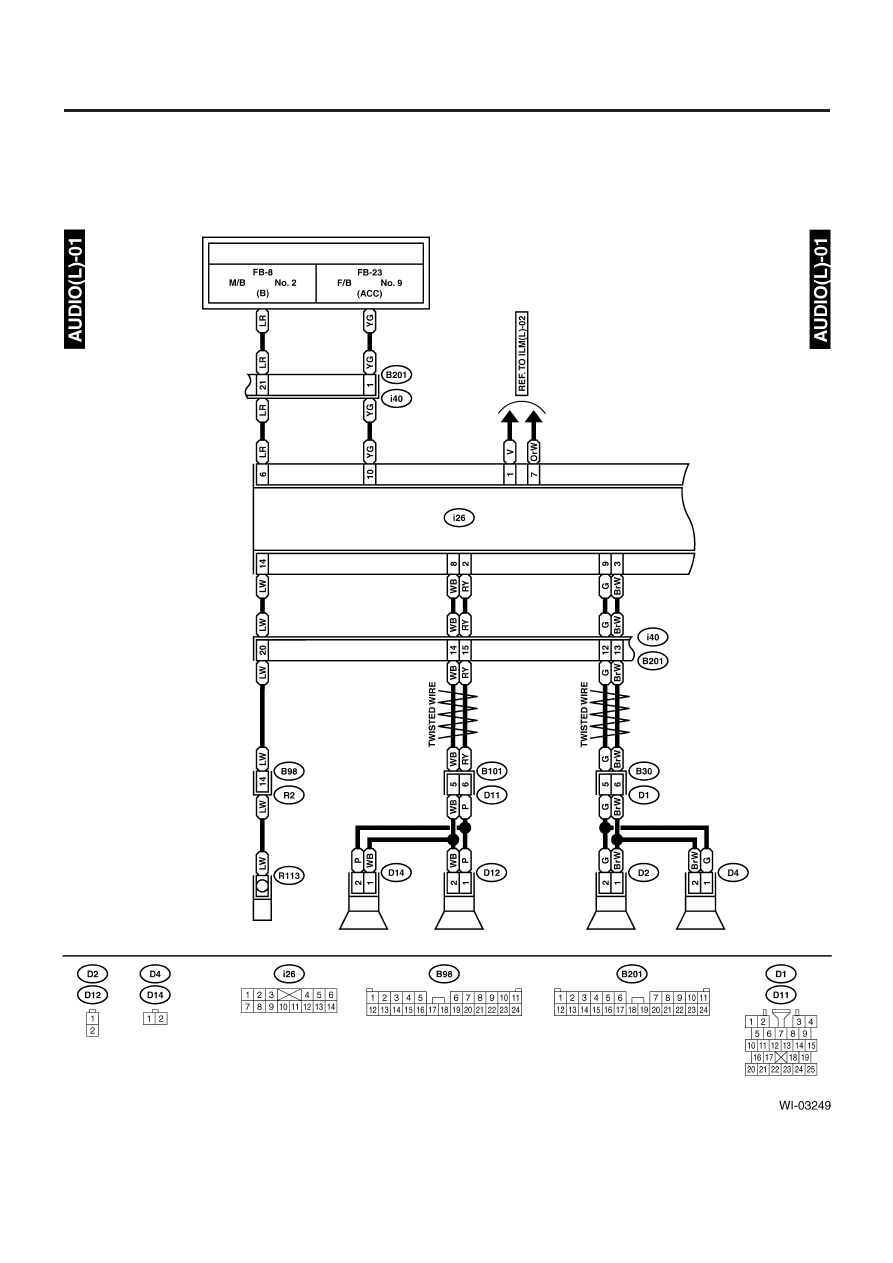

СИСТЕМА ПРОВОДКИ

9. Аудиосистема

A: ДИАГРАММА ПРОВОДКИ

1.  МОДЕЛЬ LHD

К ПИТАНИЮ

ПРЕДОХР.

ПРЕДОХР.

РАДИО

УСИЛИТЕЛЬ

АНТЕННЫ

ДИНАМИК ВЕРХНИХ
ЧАСТОТ ПЕРЕДНЕЙ ДВЕРИ RH

ДИНАМИК ПЕРЕДНЕЙ
ДВЕРИ RH

ДИНАМИК ПЕРЕДНЕЙ

ДВЕРИ LH

ДИНАМИК ВЕРХНИХ ЧАСТОТ

ПЕРЕДНЕЙ ДВЕРИ LH

ЧЕРНЫЙ

ЧЕРНЫЙ

ЧЕРНЫЙ

АУДИОСИСТЕМА

WI-102

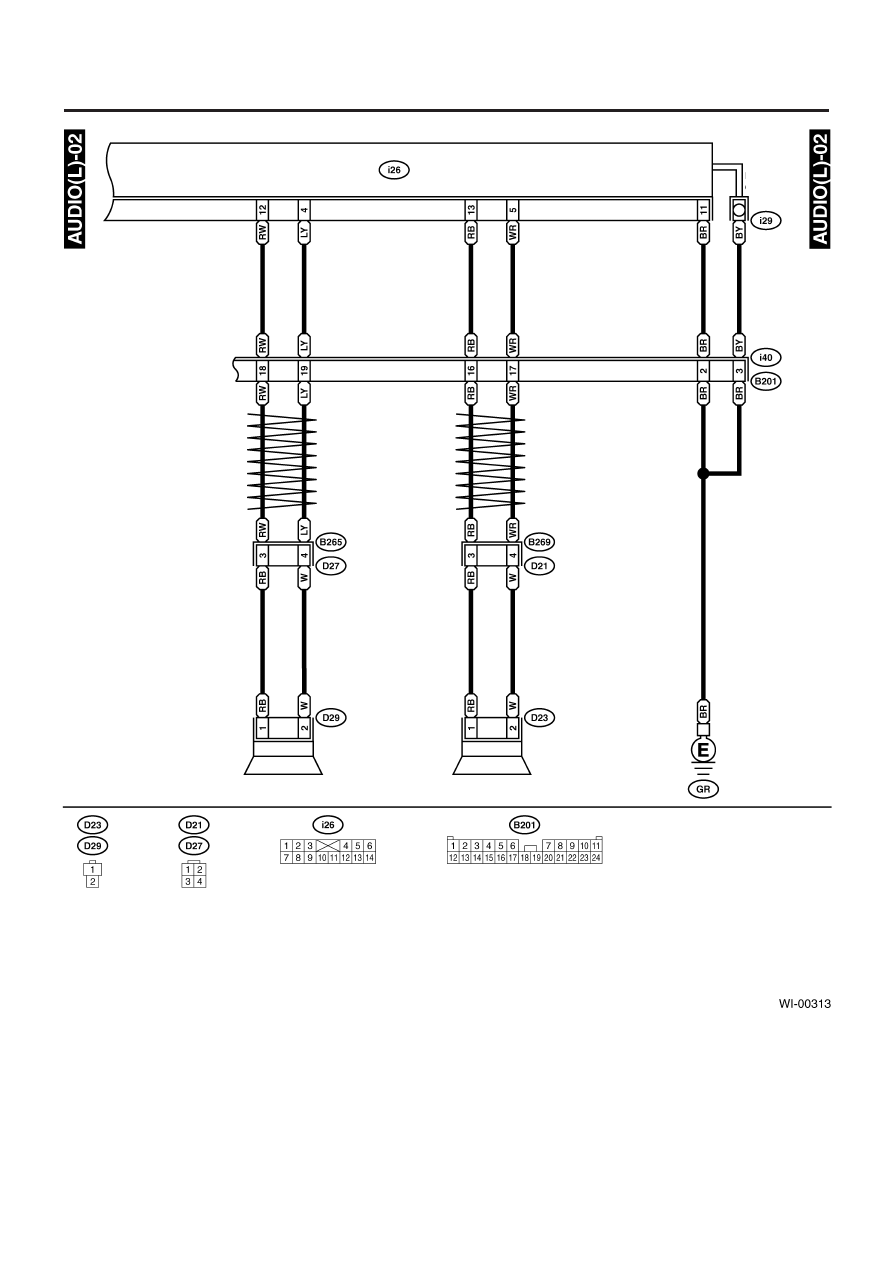

СИСТЕМА ПРОВОДКИ

ЧЕРНЫЙ

РАДИО

ПЕРЕКРУЧЕННЫЙ ПРОВОД

ПЕРЕКРУЧЕННЫЙ ПРОВОД

ЗАЗЕМЛЕНИЕ
КРОНШТЕЙНА

ДИНАМИК ЗАДНЕЙ

ДВЕРИ RH

ДИНАМИК ЗАДНЕЙ

ДВЕРИ LH

АУДИОСИСТЕМА

WI-103

СИСТЕМА ПРОВОДКИ

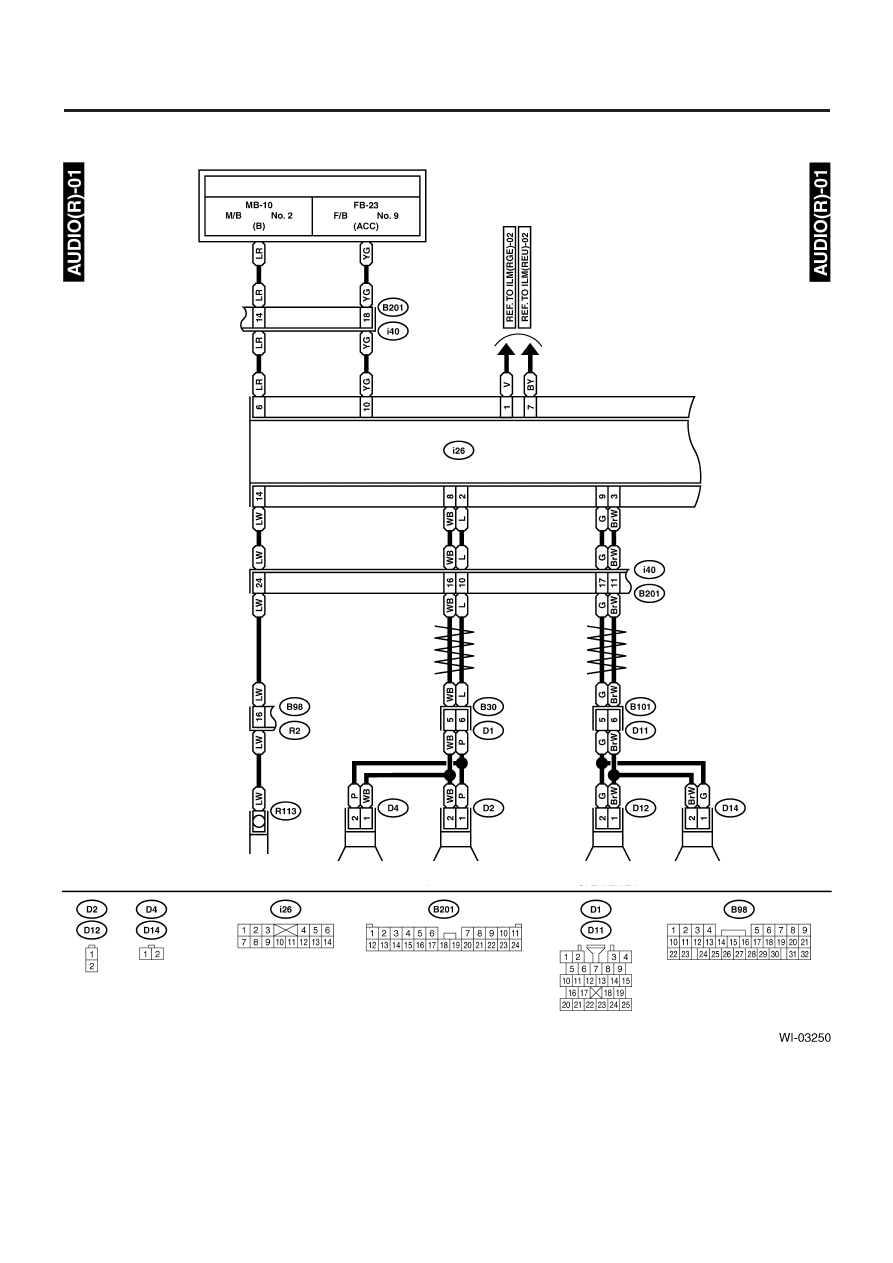

2.  МОДЕЛЬ RHD

К ПИТАНИЮ

ПРЕДОХР.

ПРЕДОХР.

РАДИО

УСИЛИТЕЛЬ

АНТЕННЫ

ДИНАМИК ВЕРХНИХ
ЧАСТОТ ПЕРЕДНЕЙ ДВЕРИ RH

ДИНАМИК ПЕРЕДНЕЙ
ДВЕРИ RH

ДИНАМИК ПЕРЕДНЕЙ

ДВЕРИ LH

ДИНАМИК ВЕРХНИХ ЧАСТОТ

ПЕРЕДНЕЙ ДВЕРИ LH

ЧЕРНЫЙ

ЧЕРНЫЙ

ЧЕРНЫЙ

ПЕРЕКРУЧЕННЫЙ ПРОВОД

ПЕРЕКРУЧЕННЫЙ ПРОВОД
