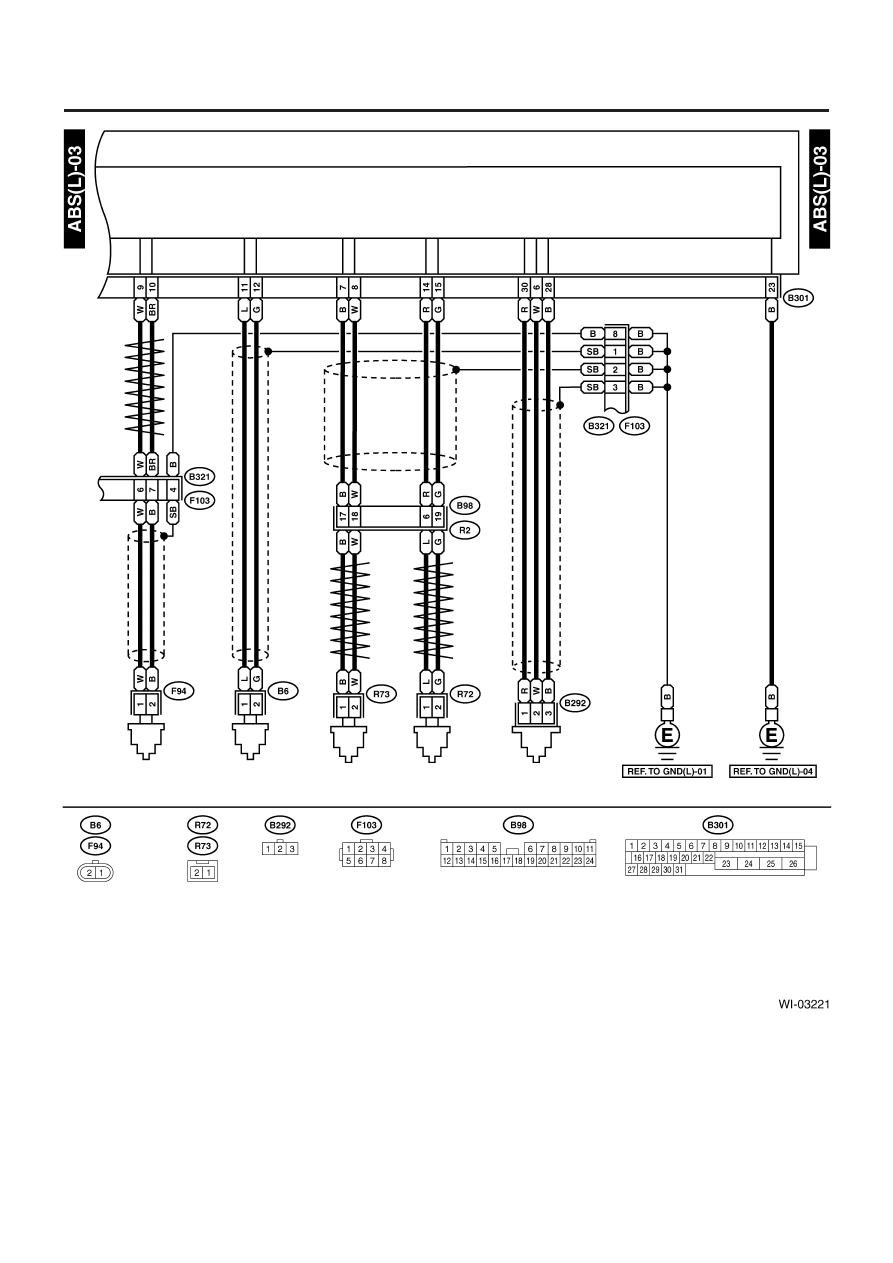

АНТИБЛОКИРОВОЧНАЯ СИСТЕМА ТОРМОЗОВ

WI-72

СИСТЕМА ПРОВОДКИ

МОДУЛЬ УПРАВЛЕНИЯ ABS

Перекрученный провод

Перекрученный провод

Перекрученный провод

ПЕРЕДНИЙ ДАТЧИК

СКОРОСТИ КОЛЕСА ABS LH

ПЕРЕДНИЙ ДАТЧИК

СКОРОСТИ КОЛЕСА

ABS RH

ЗАДНИЙ ДАТЧИК

СКОРОСТИ КОЛЕСА

ABS LH

ДАТЧИК G ABS

ЗАДНИЙ ДАТЧИК

СКОРОСТИ КОЛЕСА ABS RH

КОРИЧНЕВЫЙ

СЕРЫЙ

ЧЕРНЫЙ

КОРИЧНЕВЫЙ

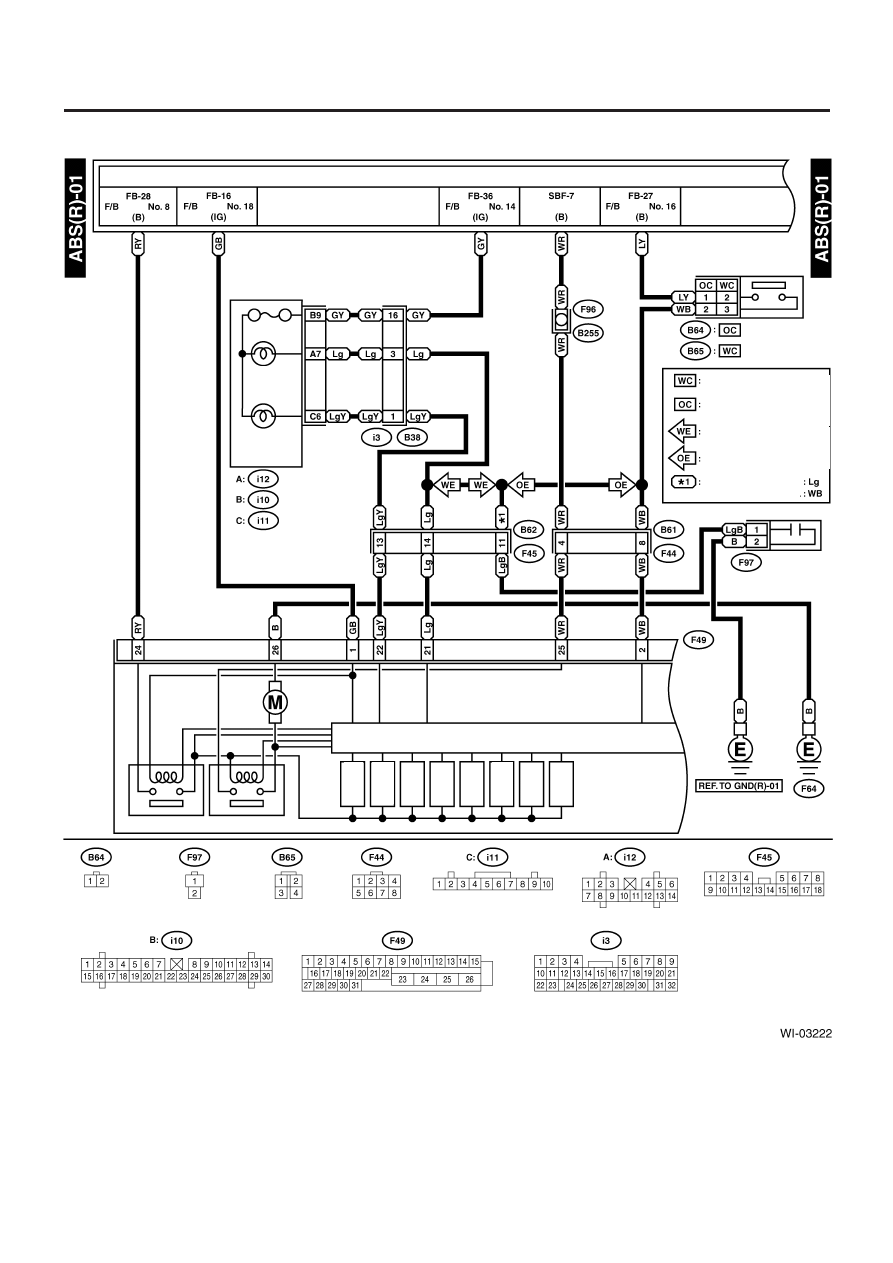

АНТИБЛОКИРОВОЧНАЯ СИСТЕМА ТОРМОЗОВ

WI-73

СИСТЕМА ПРОВОДКИ

2.  МОДЕЛЬ RHD

К ПИТАНИЮ

ПРЕДОХР.

ПРЕДОХР.

ПРЕДОХР.

ПРЕДОХР.

ДЕРЖАТЕЛЬ SBF

КОМБИНАЦИОННЫЙ
ПРИБОР

ПРЕДУПРЕЖ-
ДАЮЩИЙ
СВЕТОВОЙ
СИГНАЛ ABS

Предупрежда-
ющий
световой сиг-
нал тормоза

ПЕРЕКЛЮЧАТЕЛЬ
СТОП-СИГНАЛОВ

КОНДЕНСАТОР ABS

ЗАЗЕМЛЕНИЕ
МОТОРА ABS

МОТОР
НАСОСА

МОДУЛЬ УПРАВЛЕНИЯ ABS

РЕЛЕ КЛАПАНА

РЕЛЕ МОТОРА

СОЛЕНОИД-

НЫЙ КЛАПАН

Вход, перед.

лев.

Выход, пе-

ред. лев.

Вход, перед.

прав.

Выход, перед.

прав.

Вход, зад.

лев.

Выход, зад.

лев.

Вход, зад.

прав.

Выход, зад.

прав.

ЧЕРНЫЙ

ЧЕРНЫЙ

ЧЕРНЫЙ

ЧЕРНЫЙ

СЕРЫЙ

ЗЕЛЕНЫЙ

ЗЕЛЕНЫЙ

ЗЕЛЕНЫЙ

МОДЕЛЬ
С КРУИЗ-КОНТРОЛЕМ

МОДЕЛЬ
БЕЗ КРУИЗ-КОНТРОЛЯ

МОДЕЛЬ С EBD

МОДЕЛЬ БЕЗ EBD

МОДЕЛЬ С EBD

МОДЕЛЬ БЕЗ EBD

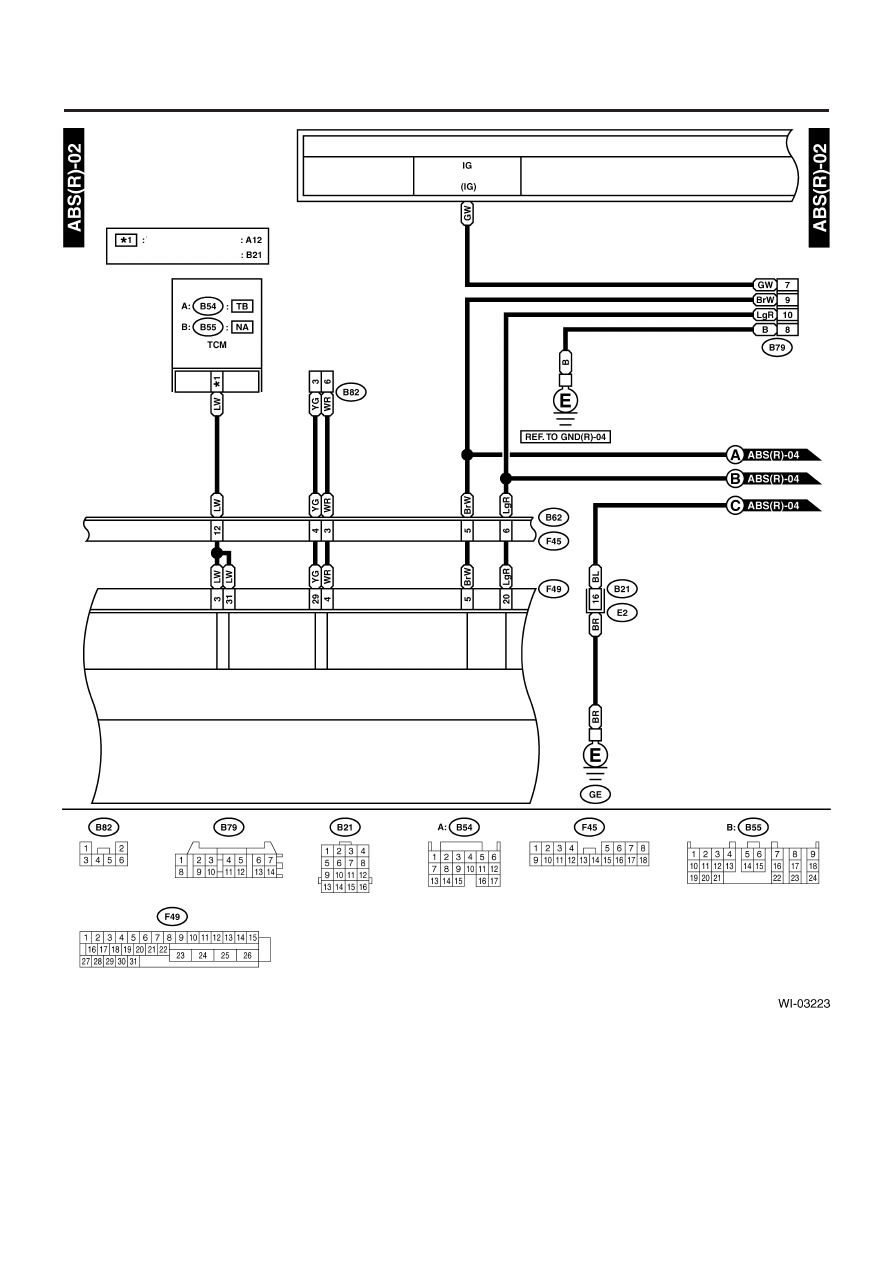

АНТИБЛОКИРОВОЧНАЯ СИСТЕМА ТОРМОЗОВ

WI-74

СИСТЕМА ПРОВОДКИ

К ПИТАНИЮ

РЕЛЕ ЗАЖИГАНИЯ

ДИАГНОСТИЧЕ-
СКИЙ КОННЕКТОР

МОДЕЛЬ ТУРБО

МОДЕЛЬ НЕ ТУРБО

ПРОВЕРОЧНЫЙ
КОННЕКТОР

МОДУЛЬ УПРАВЛЕНИЯ ABS

ЧЕРНЫЙ

ЧЕРНЫЙ

КОРИЧНЕВЫЙ

СЕРЫЙ

СЕРЫЙ

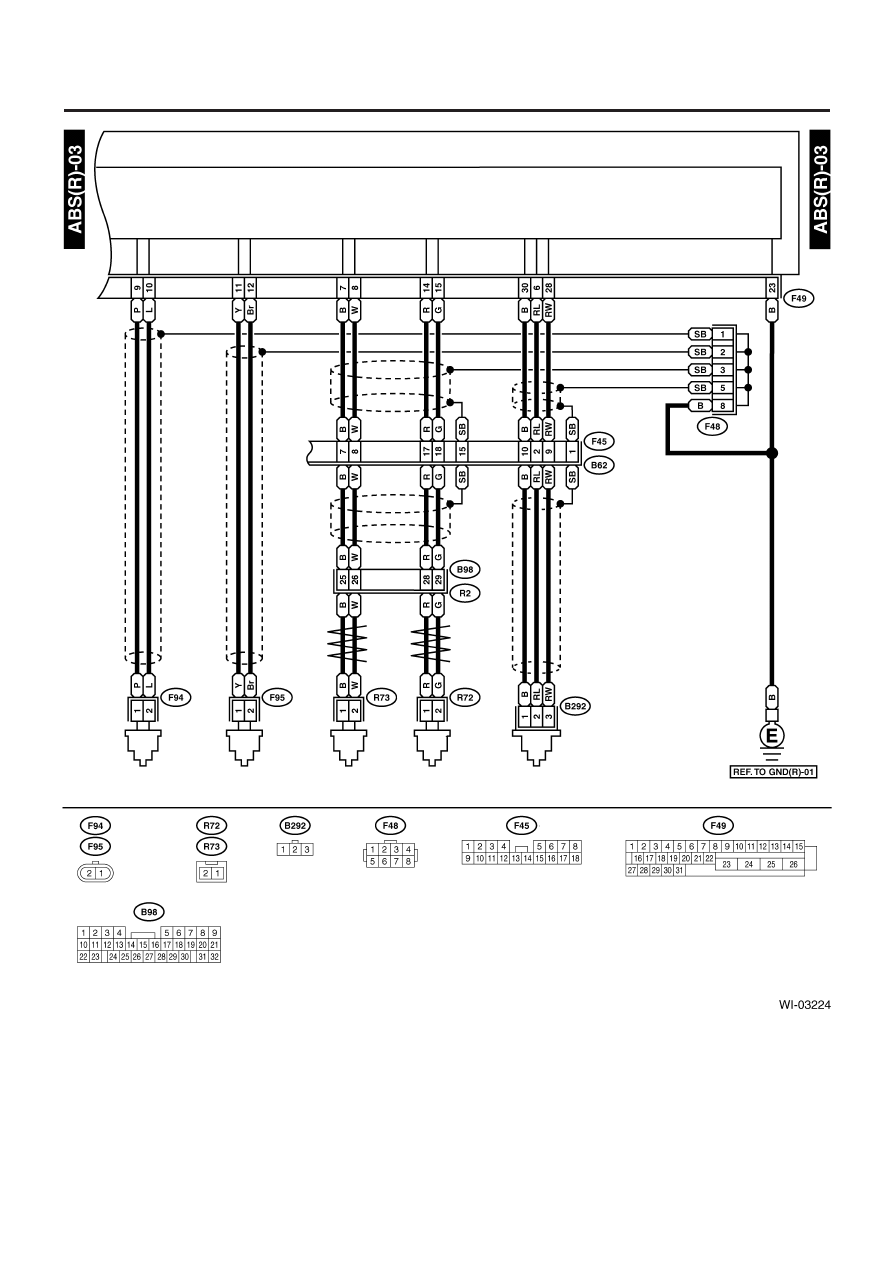

АНТИБЛОКИРОВОЧНАЯ СИСТЕМА ТОРМОЗОВ

WI-75

СИСТЕМА ПРОВОДКИ

МОДУЛЬ УПРАВЛЕНИЯ ABS

Перекрученный провод

Перекрученный провод

ПЕРЕДНИЙ ДАТЧИК

СКОРОСТИ КОЛЕСА ABS LH

ПЕРЕДНИЙ ДАТЧИК

СКОРОСТИ КОЛЕСА

ABS RH

ЗАДНИЙ ДАТЧИК

СКОРОСТИ КОЛЕСА

ABS LH

ДАТЧИК G ABS

ЗАДНИЙ ДАТЧИК

СКОРОСТИ КОЛЕСА ABS RH

КОРИЧНЕВЫЙ

ЧЕРНЫЙ

КОРИЧНЕВЫЙ
