ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

АВ-82

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

Q: DTC 52

ДИАГНОЗ:
• Неисправен датчик боковой подушки (LH).
• Неисправна проводка боковой подушки (LH).
• Неисправен модуль управления подушками.

ОСТОРОЖНО:
• Перед диагностикой системы подушек безопасности не забудьте повернуть зажигание в положение OFF, отсоединить
кабель заземления от аккумулятора и подождать более 20 секунд перед началом работы.
• После замены модуля подушки безопасности, поворотного соединителя предварительного натяжителя ремня, моду-
ля управления и датчика переподсоедините каждую деталь и убедитесь в том, что предупреждающий световой сигнал
работает правильно.
• При проверке главной проводки подушек безопасности отсоедините коннектор модуля подушки безопасности на во-
дительском и пассажирском сидениях в целях безопасности.

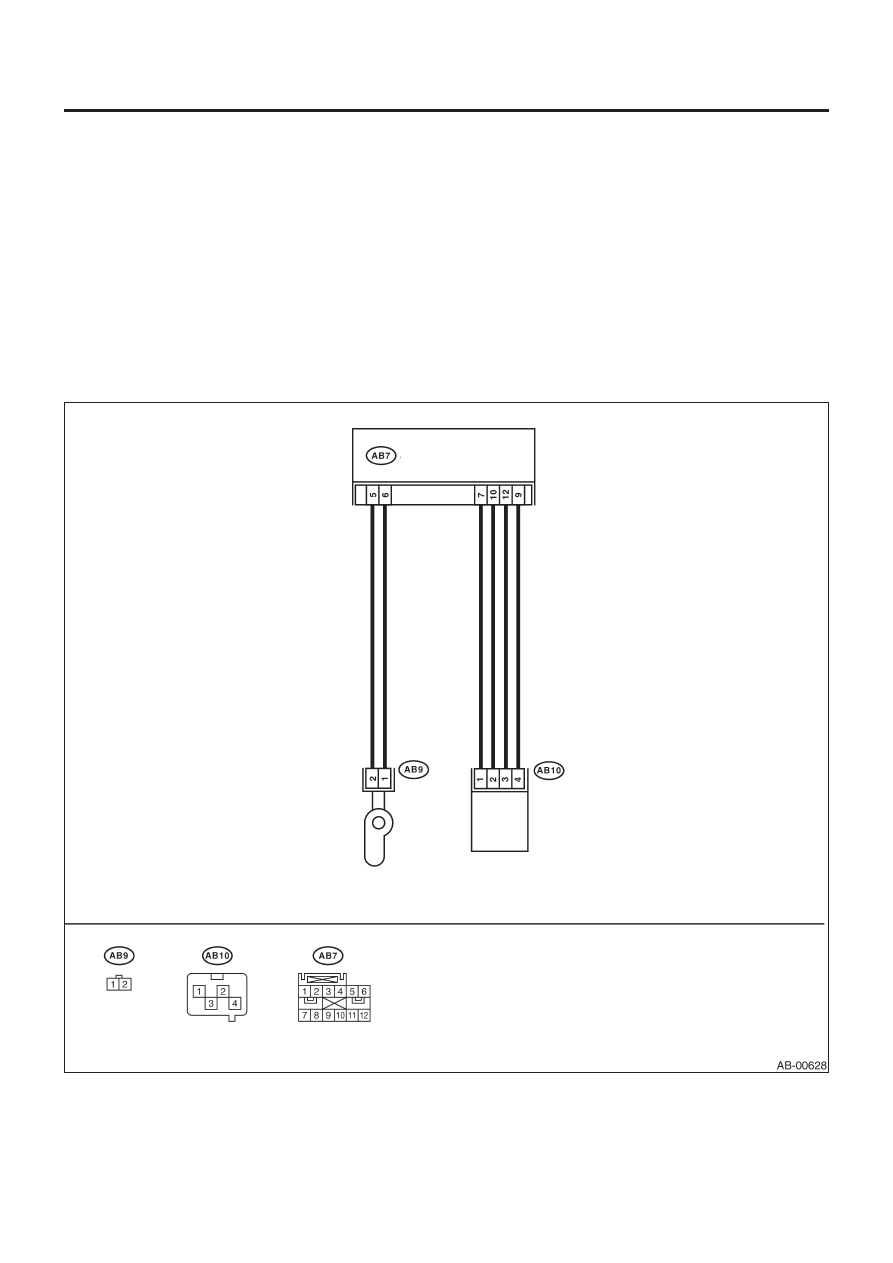

ДИАГРАММА ПРОВОДКИ:

Надуватель

(левая сторона)

Модуль управления
подушками

Левый датчик

боковой подушки

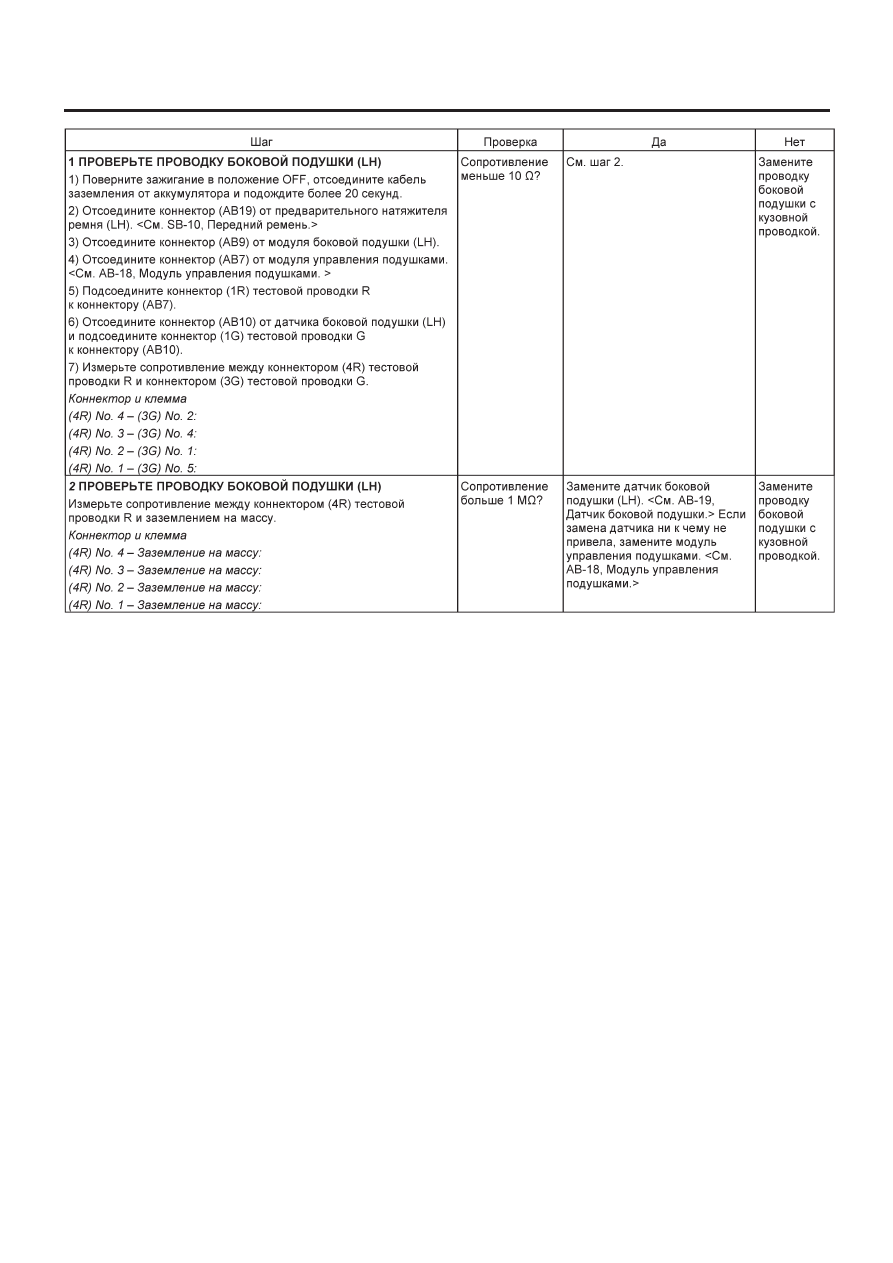

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

АВ-83

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

АВ-84

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

R:  DTC 53

ДИАГНОЗ:
Неисправен датчик боковой подушки (RH).
Когда высвечивается Код 53, это означает неисправность цепи в пределах  датчика боковой подушки (RH). Замените датчик боко-
вой подушки (RH).
<См. AB-19, Датчик боковой подушки.>

S:  DTC 54

ДИАГНОЗ:
Неисправен датчик боковой подушки (LH).
Когда высвечивается Код 54, это означает неисправность цепи в пределах  датчика боковой подушки (LH). Замените датчик боко-
вой подушки (LH).
<См. AB-19, Датчик боковой подушки.>

T:   DTC 55

Данный код высвечивается при раскрывании боковой подушки.
Когда высвечивается данный код, память не может быть стерта. Замените следующие детали.
• Модуль управления подушками. <См. AB-18, Модуль управления подушками.>
• Переднее сидение с модулем боковой подушки. (Рабочая сторона) <См. SE-6, Переднее сидение.>
• Датчик боковой подушки. (Рабочая сторона) <См. AB-19, Датчик боковой подушки.>

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

АВ-85

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

U: DTC 61

ДИАГНОЗ:
• Цепь преднатяжителя ремня (RH) открыта, замкнута или замкнута на землю.
• Неисправен модуль управления подушками.
• Неисправен преднатяжитель.
• Неисправна проводка преднатяжителя.

ОСТОРОЖНО:
• Перед диагностикой системы подушек безопасности не забудьте повернуть зажигание в положение OFF, отсоединить
кабель заземления от аккумулятора и подождать более 20 секунд перед началом работы.
• После замены модуля подушки безопасности, поворотного соединителя предварительного натяжителя ремня, моду-
ля управления и датчика переподсоедините каждую деталь и убедитесь в том, что предупреждающий световой сигнал
работает правильно.
• При проверке проводки боковых подушек безопасности отсоедините коннектор модуля боковой подушки безопасно-
сти и коннектор предварительного натяжителя ремня в целях безопасности.

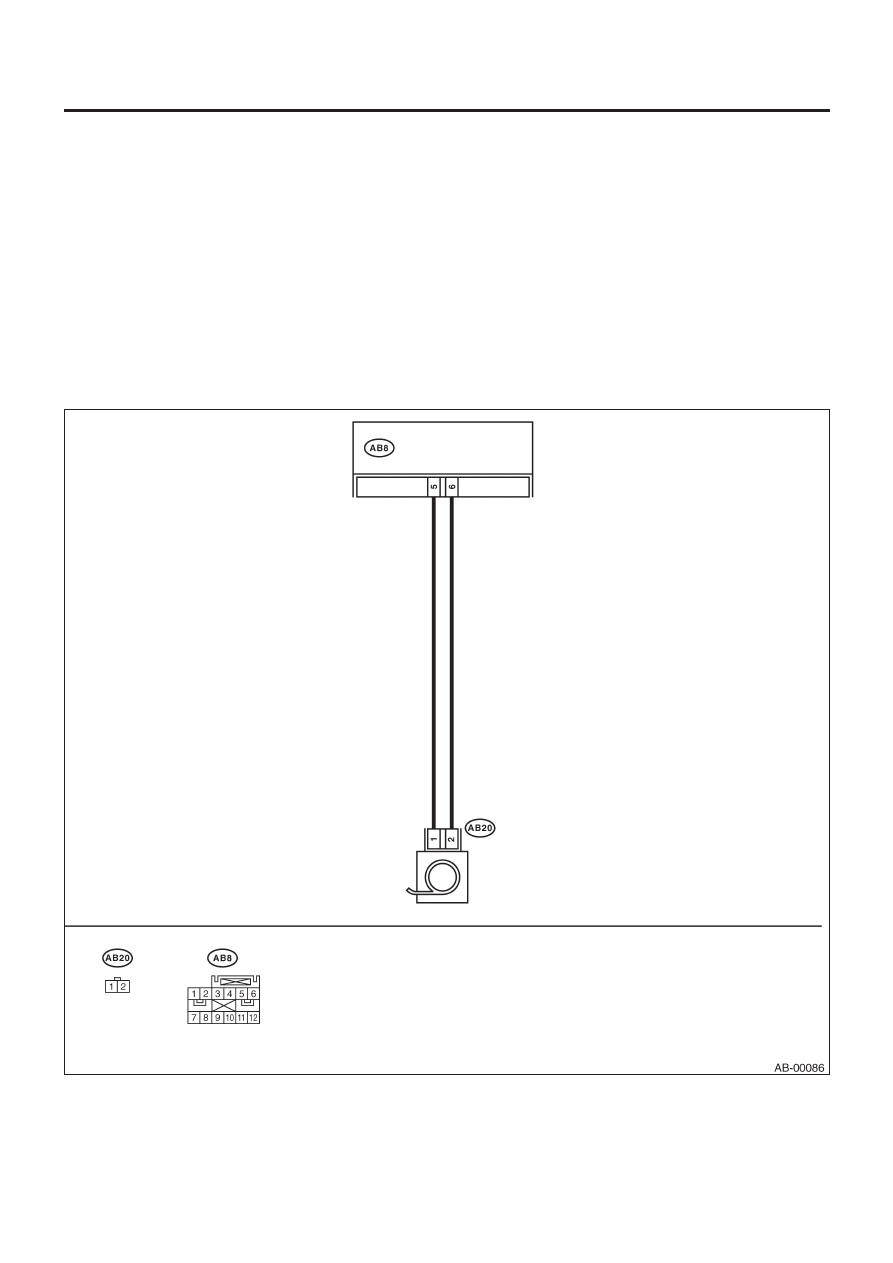

ДИАГРАММА ПРОВОДКИ:

Правый предварительный натяжитель

Модуль управления
подушками
