ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

АВ-54

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

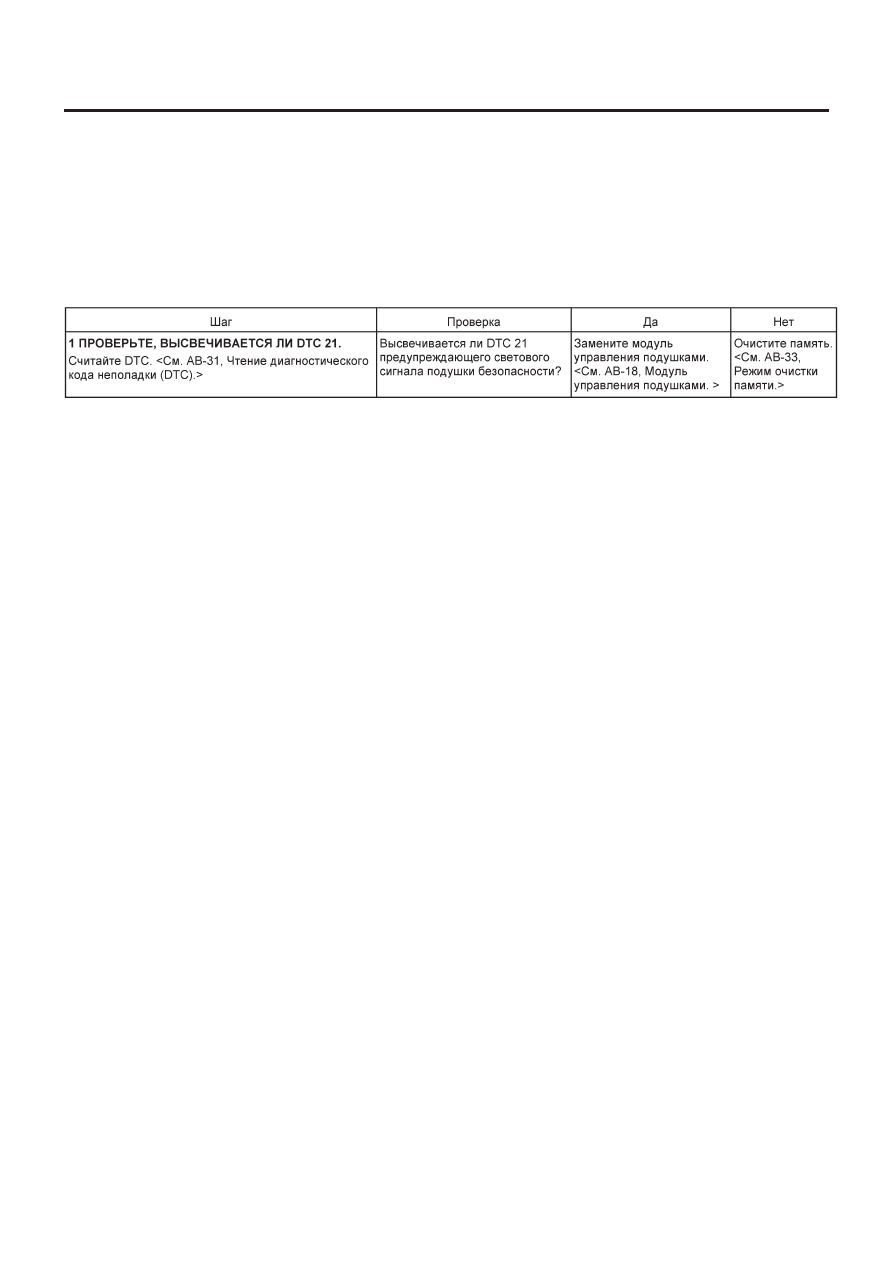

E:  DTC 21

ДИАГНОЗ:
Неисправен модуль управления подушками.

ОСТОРОЖНО:
• Перед диагностикой системы подушек безопасности не забудьте повернуть зажигание в положение OFF, отсоединить
кабель заземления от аккумулятора и подождать более 20 секунд перед началом работы.
• После замены модуля подушки безопасности, поворотного соединителя, предварительного натяжителя ремня, моду-
ля управления и датчика переподсоедините каждую деталь и убедитесь в том, что предупреждающий световой сигнал
работает правильно.

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

АВ-55

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

F:   DTC 22

1. МОДЕЛЬ LHD

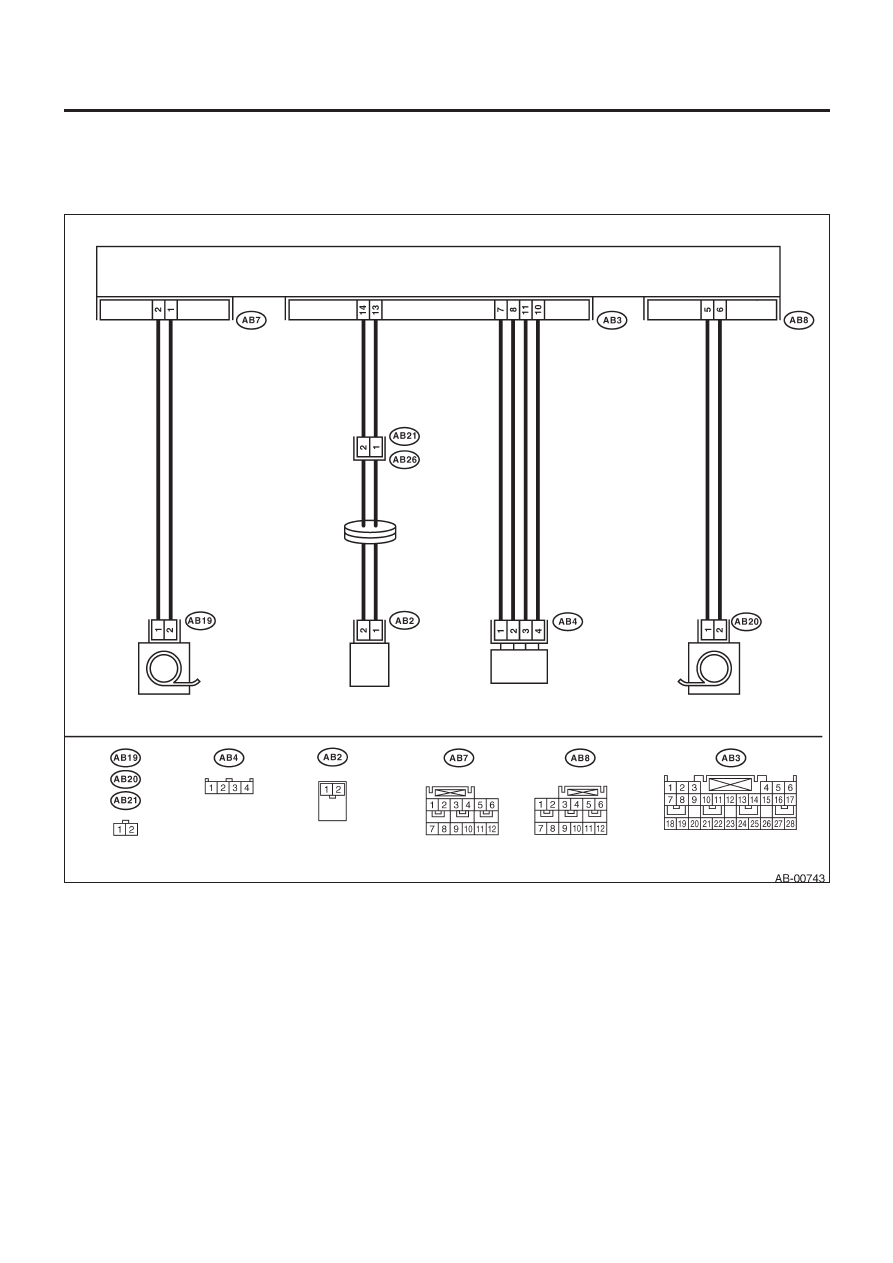

ДИАГРАММА ПРОВОДКИ:

Данный код высвечивается, когда работают передняя подушка безопасности и предварительный натяжитель. Как только появля-
ется это код, память стереть невозможно; поэтому замените следующие детали.
• Модуль управления подушками. <См. AB-18, Модуль управления подушками.>
• Модуль  подушки водителя. <См. AB-14, Модуль  подушки водителя.>
• Модуль подушки пассажира. <См. AB-15, Модуль подушки пассажира.>
• Передний вспомогательный датчик на обеих сторонах. <См. AB-21, Передний вспомогательный датчик.>
• Передний внешний ремень с предварительным натяжителем на обеих сторонах. <См. SB-10, Передний ремень безопасности.>

Модуль управления подушками

Рулевой
поворотный
соединитель

Правый предварительный

натяжитель

Надуватель

(сторона водителя)

Надуватель

(сторона пассажира)

Левый предварительный

натяжитель

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

АВ-56

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

2. МОДЕЛЬ RHD

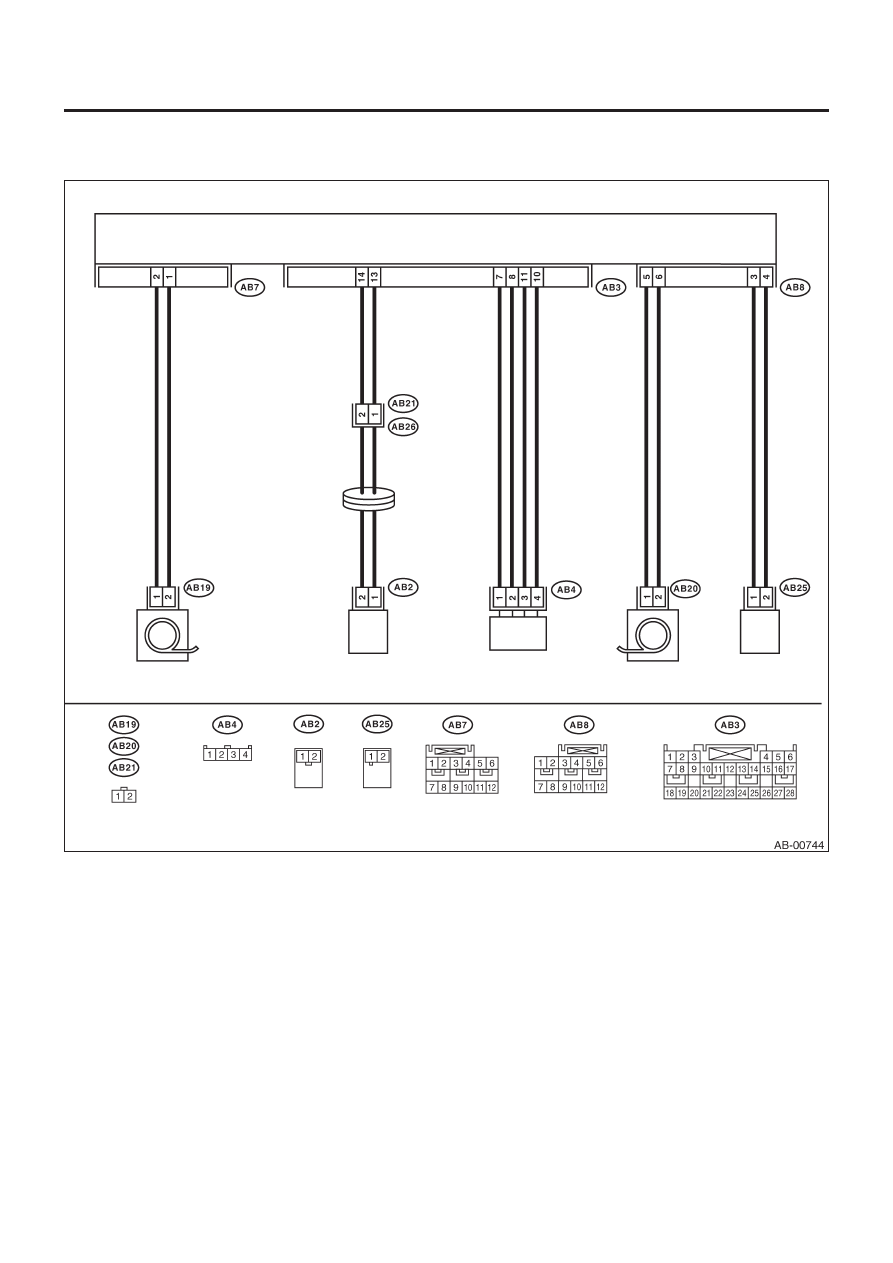

ДИАГРАММА ПРОВОДКИ:

Данный код высвечивается, когда работают передняя подушка безопасности, предварительный натяжитель и предварительный
натяжитель поясного ремня. Как только появляется это код, память стереть невозможно; поэтому замените следующие детали.
• Модуль управления подушками. <См. AB-18, Модуль управления подушками.>
• Модуль  подушки водителя. <См. AB-14, Модуль  подушки водителя.>
• Модуль подушки пассажира. <См. AB-15, Модуль подушки пассажира.>
• Передний вспомогательный датчик на обеих сторонах. <См. AB-21, Передний вспомогательный датчик.>
• Передний внешний ремень с предварительным натяжителем на обеих сторонах. <См. SB-10, Передний ремень безопасности.>

Модуль управления подушками

Рулевой
поворотный
соединитель

Правый предварительный

натяжитель

Надуватель

(сторона водителя)

Надуватель

(сторона пассажира)

Левый предвари-

тельный натяжитель

Предварительный

натяжитель

поясного ремня

безопасности

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

АВ-57

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

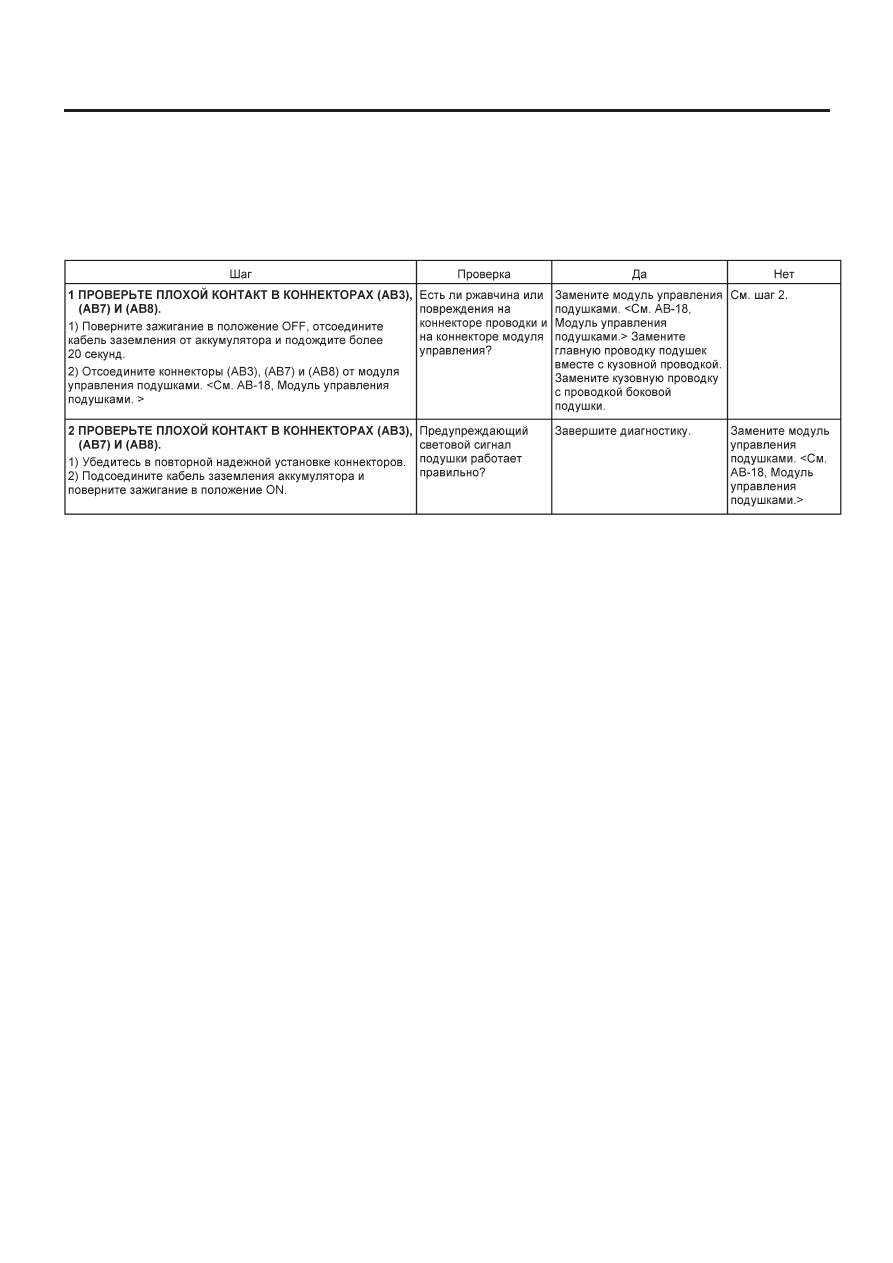

G: DTC 23

ДИАГНОЗ:
(AB3), (AB7) и (AB8) не подсоединены правильно к модулю управления подушками.

ОСТОРОЖНО:
Перед диагностикой системы подушек безопасности не забудьте повернуть зажигание в положение OFF, отсоединить
кабель заземления от аккумулятора и подождать более 20 секунд перед началом работы.
