ОБЩЕЕ ОПИСАНИЕ

АВ-6

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

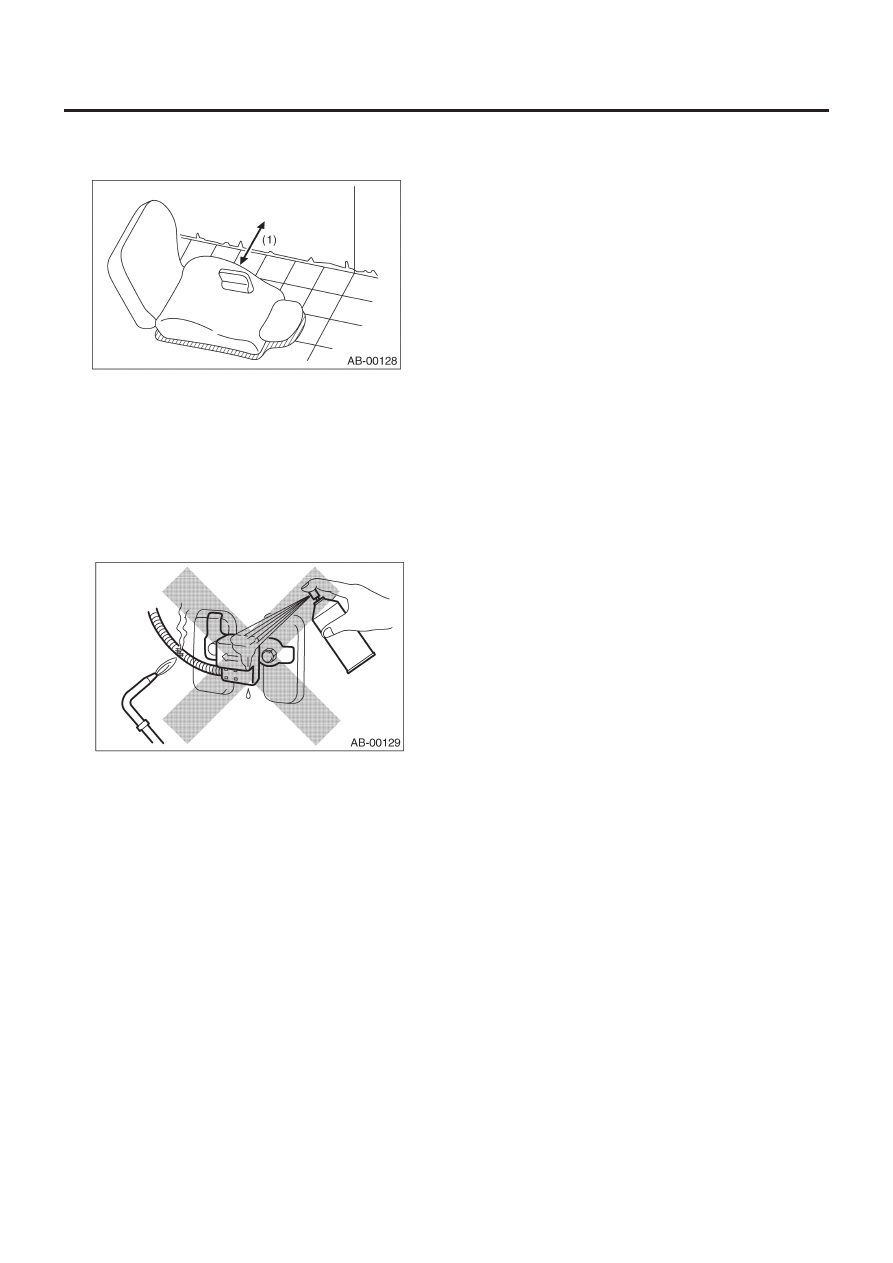

• Снятое переднее сиденье с модулем подушек безопасно-
сти следует ставить не ближе 200 мм (8 in) от стен и других
предметов.

(1)   Более 200 мм (8 in)

• При покраске или при работах с листовым металлом перед-
ней части автомобиля, включая фартук переднего колеса, пе-
реднее крыло и переднюю боковую раму, снимайте передние
вспомогательные датчики и проводку системы подушек без-
опасности.
• При покраске или при работах с листовым металлом боко-
вой части автомобиля, включая боковой порог, центральную
стойку и передние и задние двери, снимайте датчики боко-
вых подушек безопасности и проводку системы подушек без-
опасности.

• Не утилизируйте нераскрывшиеся модули подушек безо-
пасности. В случае срабатывания они могут стать причиной
серьезной аварии.

ОБЩЕЕ ОПИСАНИЕ

АВ-7

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

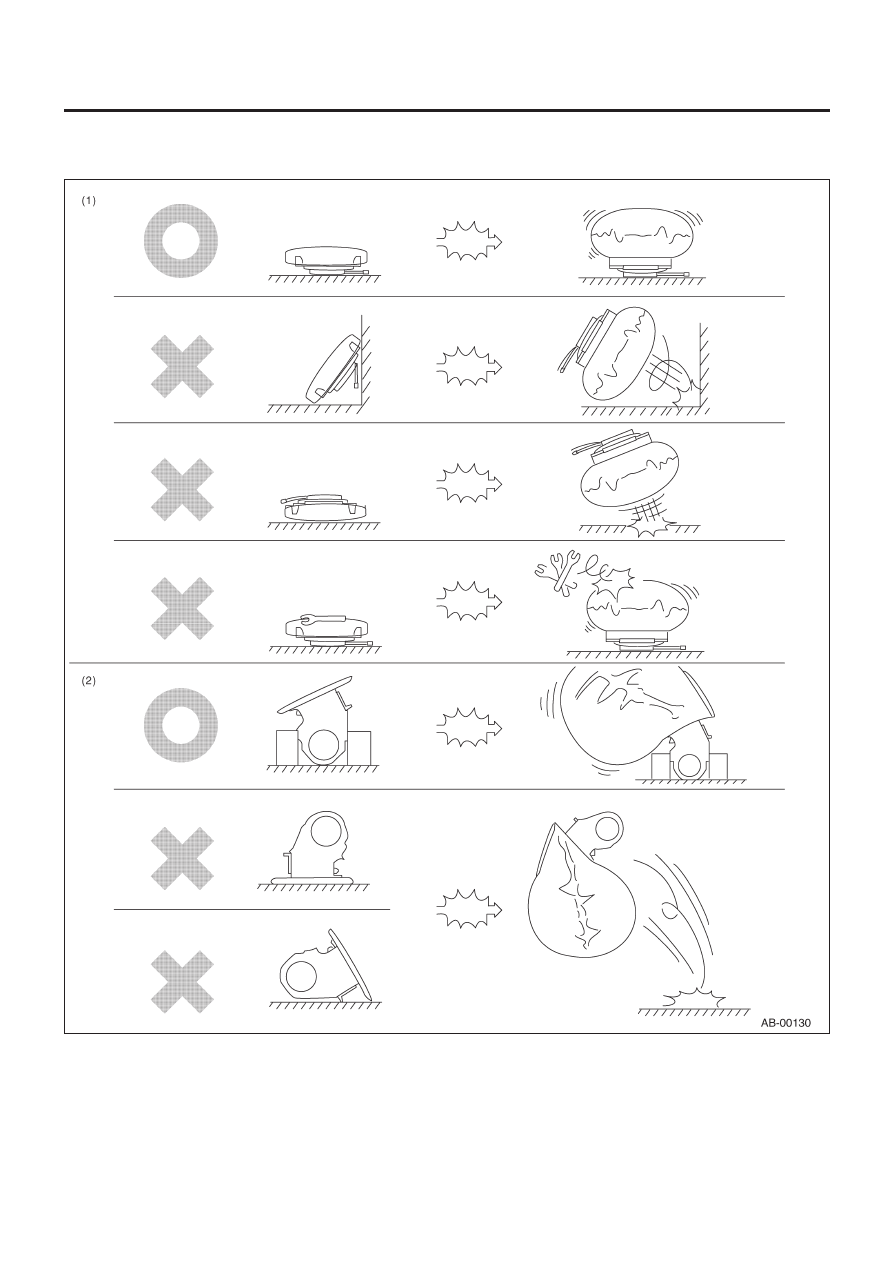

• При хранении снятого модуля системы подушек безопасности нельзя класть на него любые предметы или составлять модули
штабелем друг на друга. Если система подушек надуется воздухом по какой-либо причине, когда она поставлена подушкой вниз
или под любой предмет, может случиться серьезная авария.

(1) Модуль подушки безопасности водителя

(2) Модуль подушки безопасности пассажира

ОБЩЕЕ ОПИСАНИЕ

АВ-8

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

B:  ОСМОТР

Перед диагностикой проверьте следующие пункты, которые могут относиться к проблемам с двигателем:

1.  АККУМУЛЯТОР

Измерьте напряжение аккумулятора и удельную плотность электролита.

Стандартное напряжение: 12 В

Удельная плотность: Выше 1.260

C:  ПОДГОТОВИТЕЛЬНЫЕ ИНСТРУМЕНТЫ

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

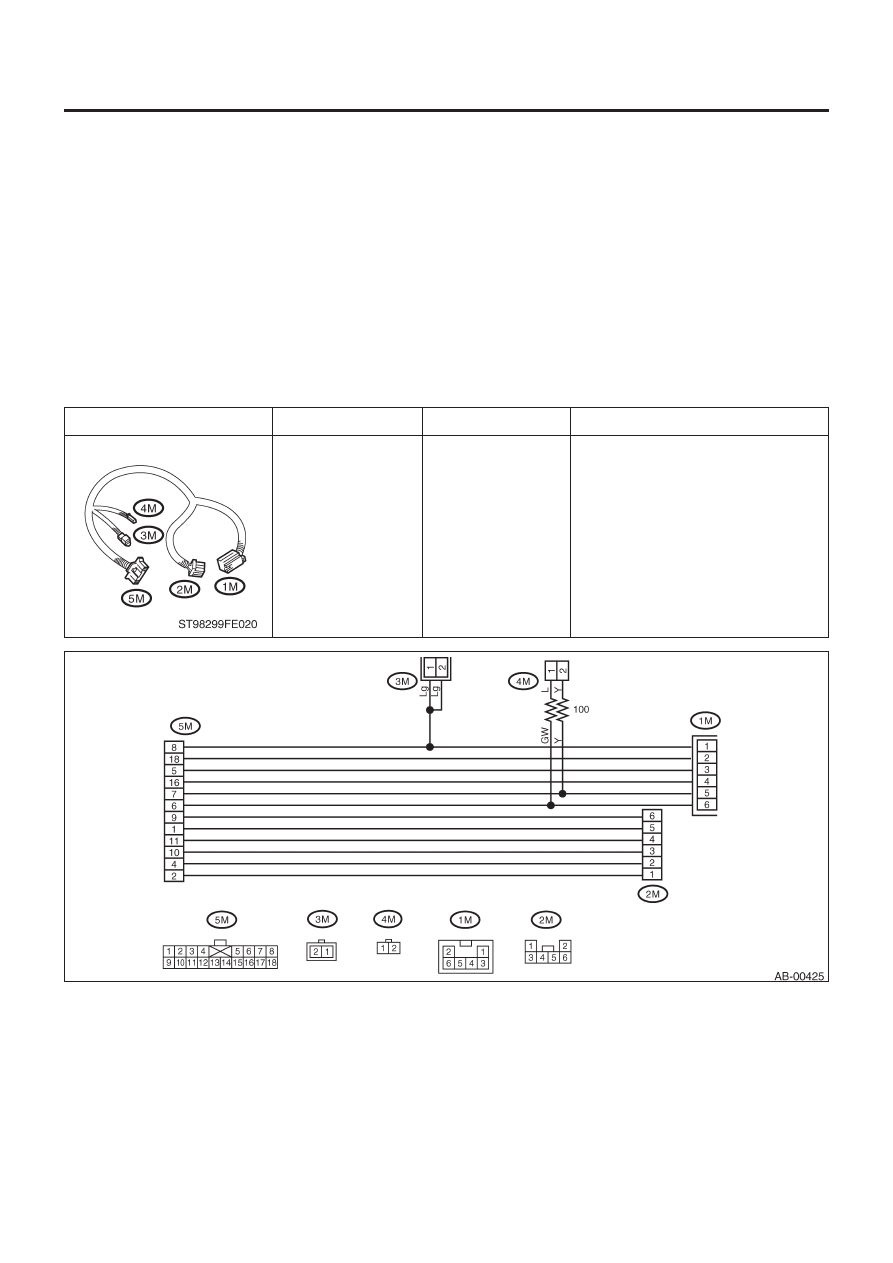

• ТЕСТОВАЯ ПРОВОДКА M

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

98299FE020

ТЕСТОВАЯ
ПРОВОДКА M

• Используется при измерении
напряжения и сопротивления системы
подушек безопасности.
• Используется с тестовой проводкой T
(98299SA060).

ОПИСАНИЕ

ПОМЕТКИ

ОБЩЕЕ ОПИСАНИЕ

АВ-9

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

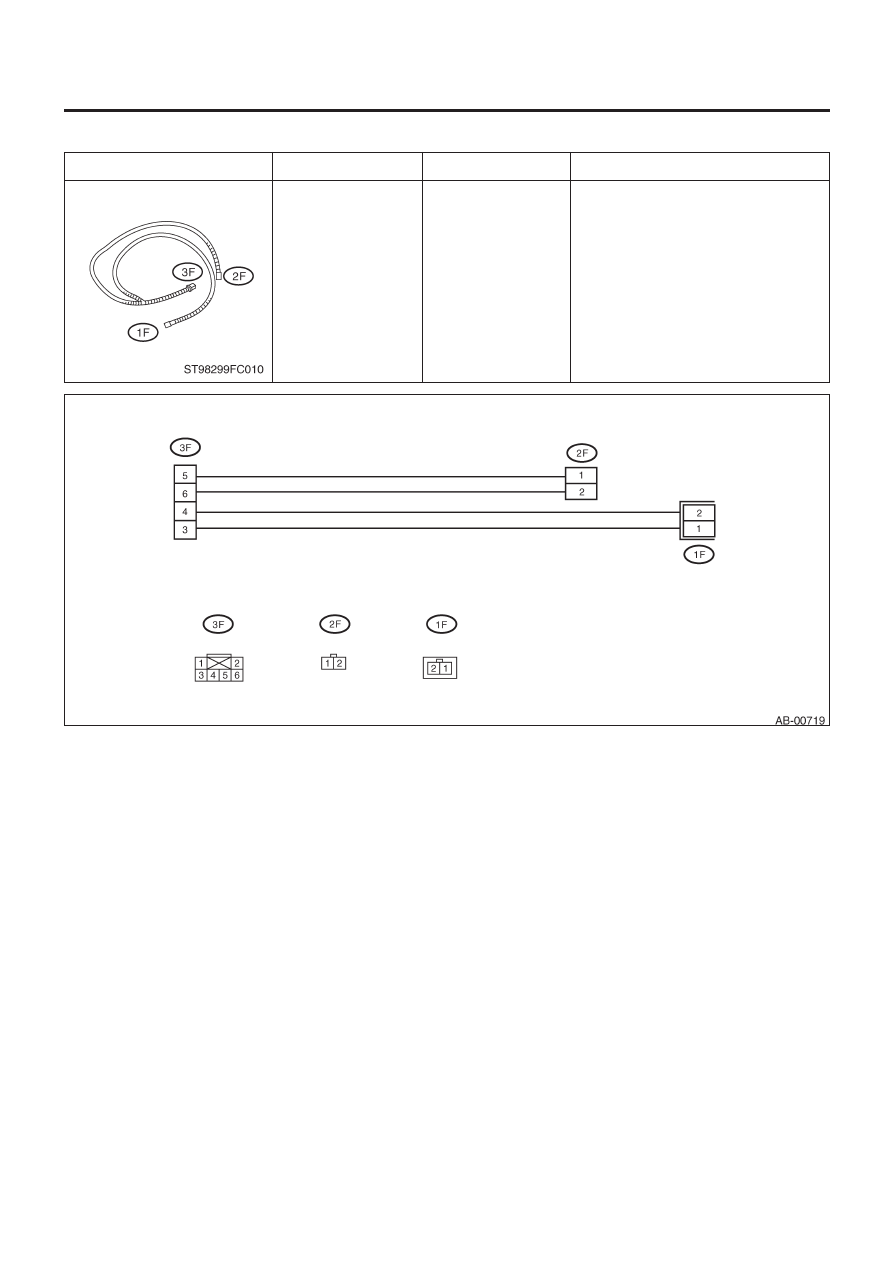

• ТЕСТОВАЯ ПРОВОДКА F

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

98299FC010

ТЕСТОВАЯ
ПРОВОДКА F

Используется при измерении напряжения
и сопротивления проводки модуля
системы подушек безопасности.

ОПИСАНИЕ

ПОМЕТКИ
