ПРОЦЕДУРА ДИАГНОСТИКИ ДЛЯ ПУСКАТЕЛЕЙ

АС-22

СИСТЕМА HVAC (АВТОМАТИЧЕСКИЙ А/С) (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ ДЛЯ ПУСКАТЕЛЕЙ

АС-23

СИСТЕМА HVAC (АВТОМАТИЧЕСКИЙ А/С) (ДИАГНОСТИКА)

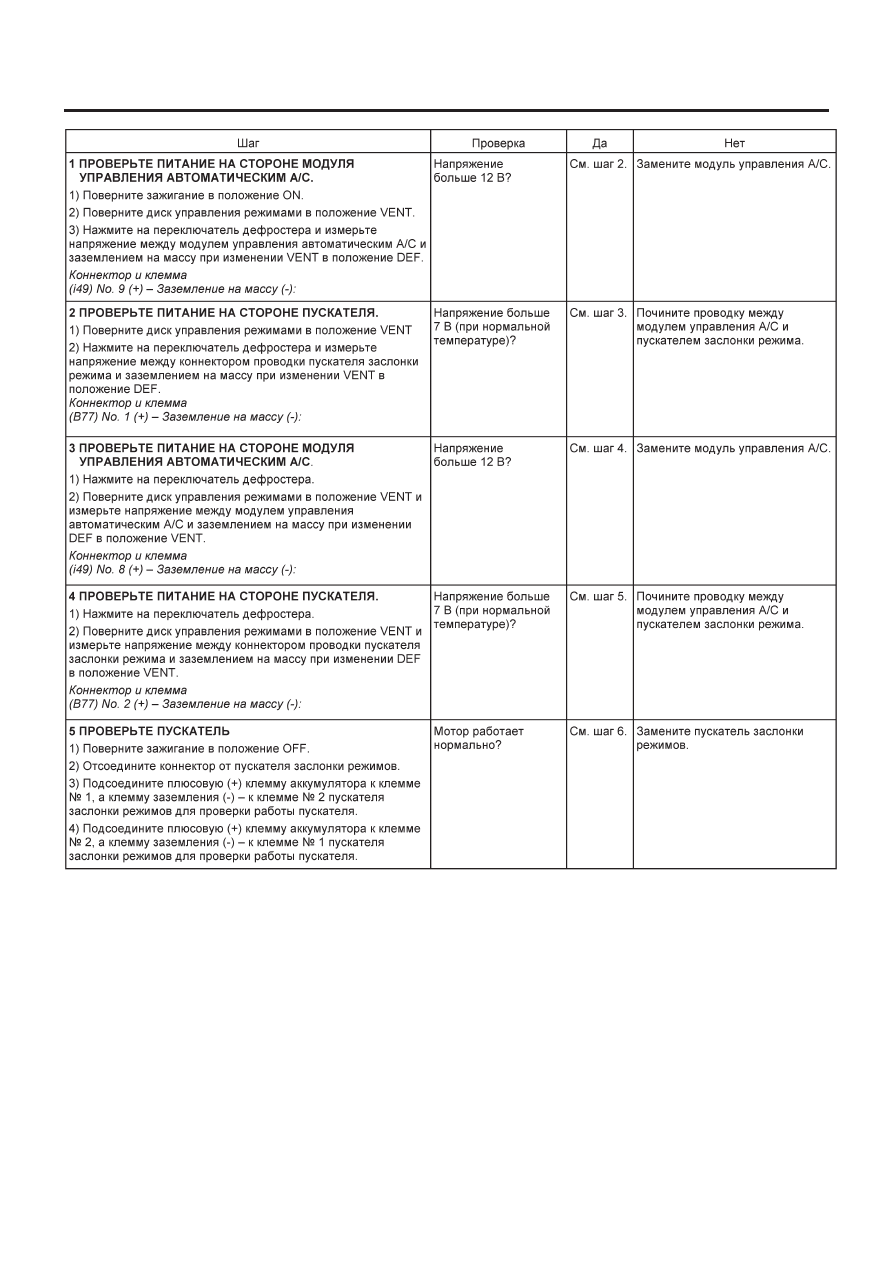

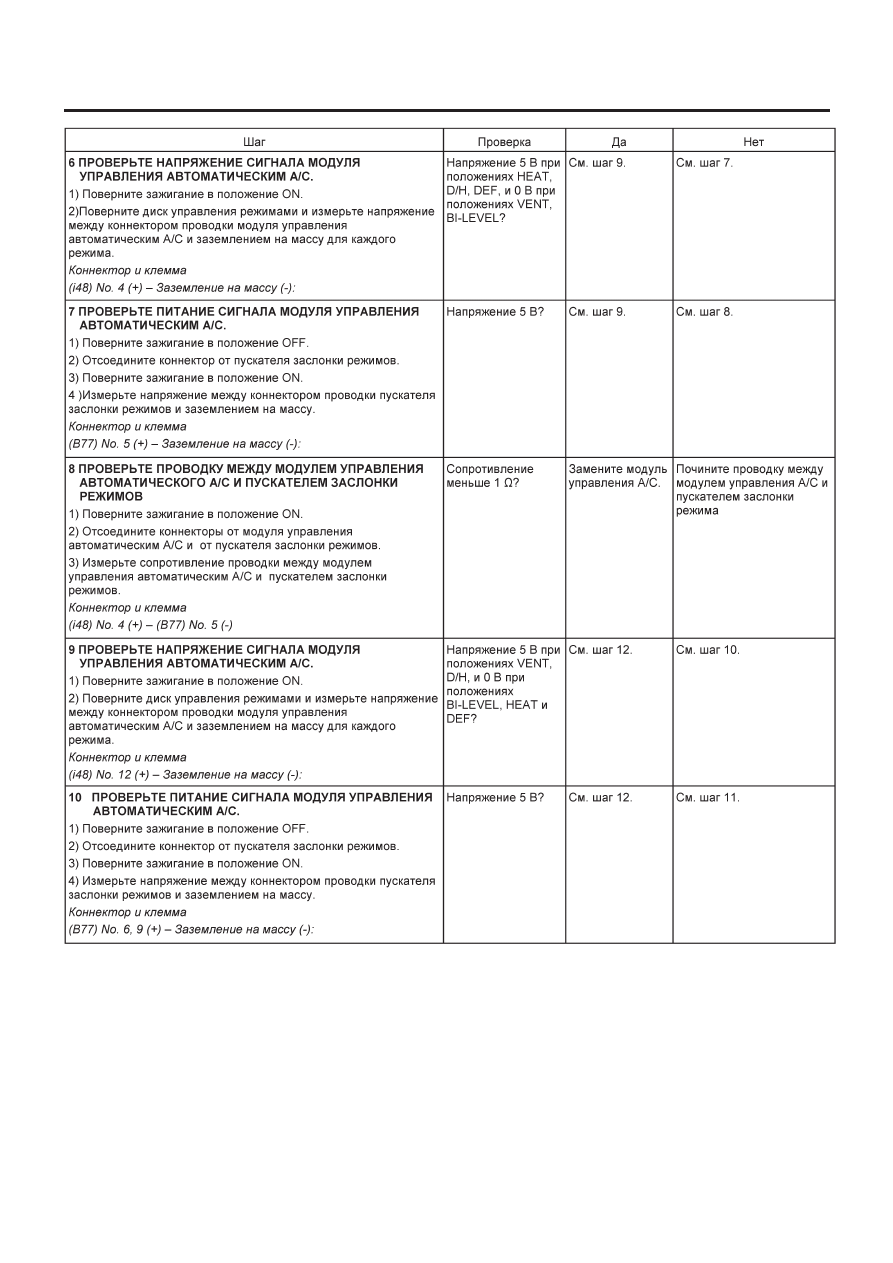

B:  ПУСКАТЕЛЬ ЗАСЛОНКИ РЕЖИМА

СИМПТОМ НЕПОЛАДКИ:

Выход воздушного потока не изменяется.

ДИАГРАММА ПРОВОДКИ:

Модель LHD

Модель RHD

Модуль
управления
автоматическим
А/С

Пускатель режима

ПРОЦЕДУРА ДИАГНОСТИКИ ДЛЯ ПУСКАТЕЛЕЙ

АС-24

СИСТЕМА HVAC (АВТОМАТИЧЕСКИЙ А/С) (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ ДЛЯ ПУСКАТЕЛЕЙ

АС-25

СИСТЕМА HVAC (АВТОМАТИЧЕСКИЙ А/С) (ДИАГНОСТИКА)
