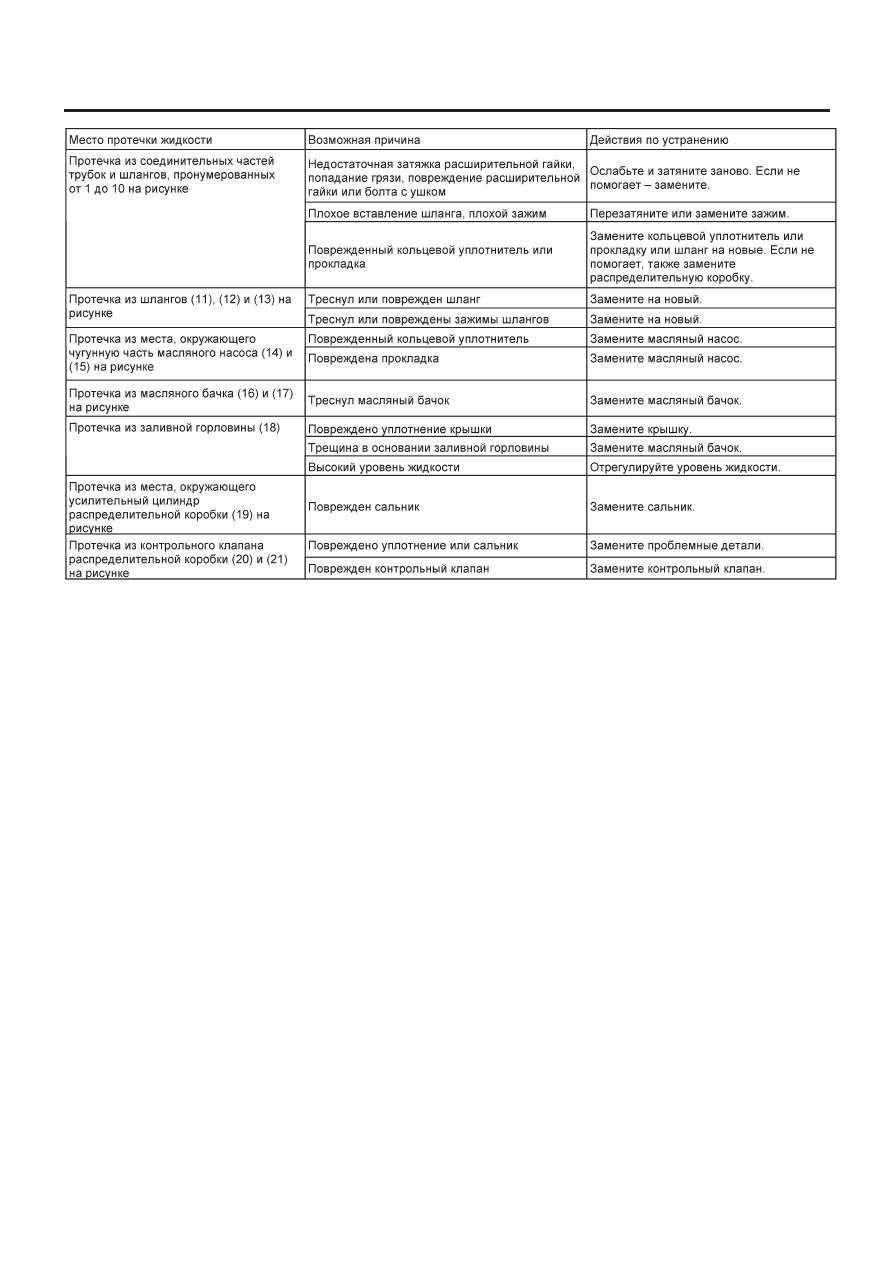

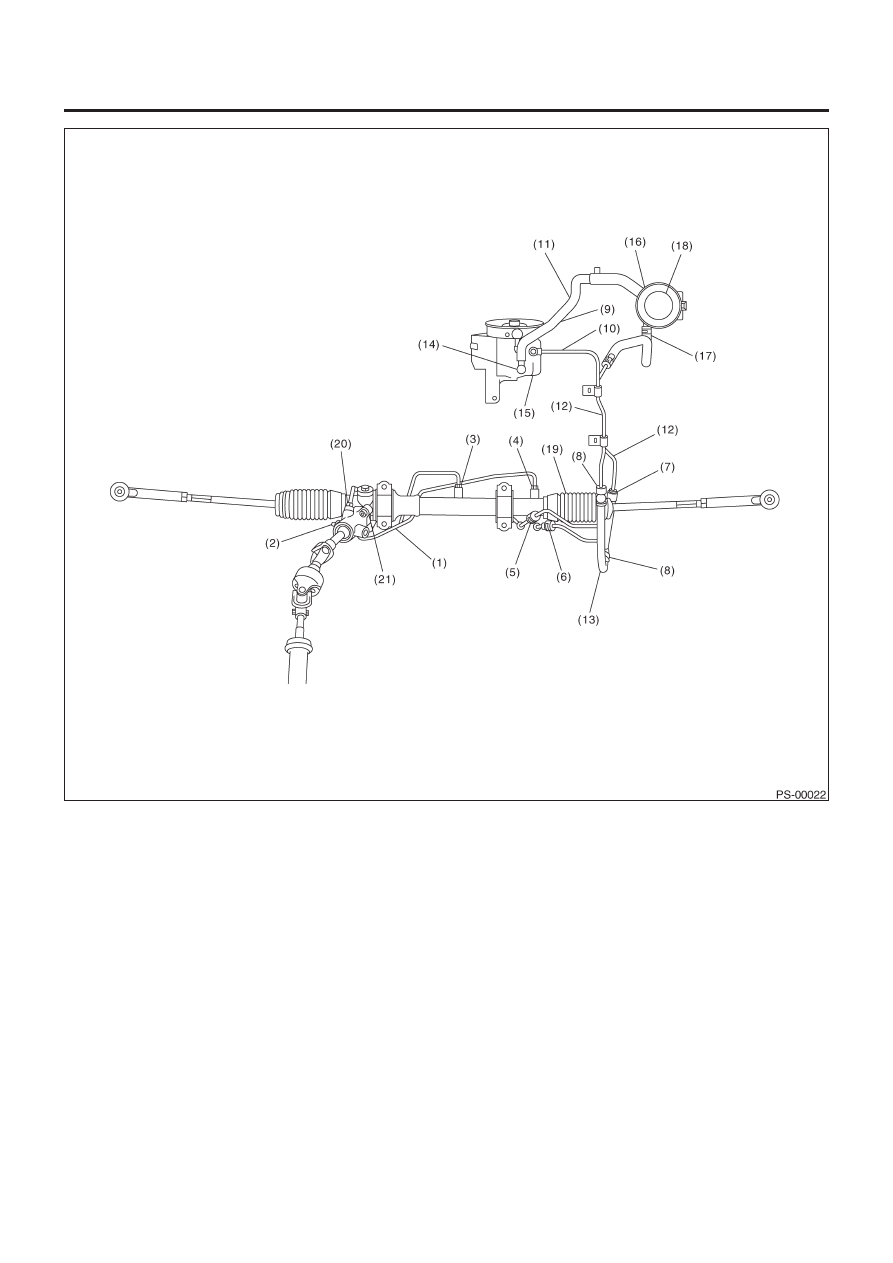

УСТРОЙСТВО ТРУБКИ [МОДЕЛЬ LHD]

PS-70

СИСТЕМА УСИЛИТЕЛЯ (УСИЛИТЕЛЬ РУЛЯ)

УСТРОЙСТВО ТРУБКИ [МОДЕЛЬ LHD]

PS-71

СИСТЕМА УСИЛИТЕЛЯ (УСИЛИТЕЛЬ РУЛЯ)

УСТРОЙСТВО ТРУБКИ [МОДЕЛЬ RHD]

PS-72

СИСТЕМА УСИЛИТЕЛЯ (УСИЛИТЕЛЬ РУЛЯ)

8. Устройство трубки [МОДЕЛЬ RHD]

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.

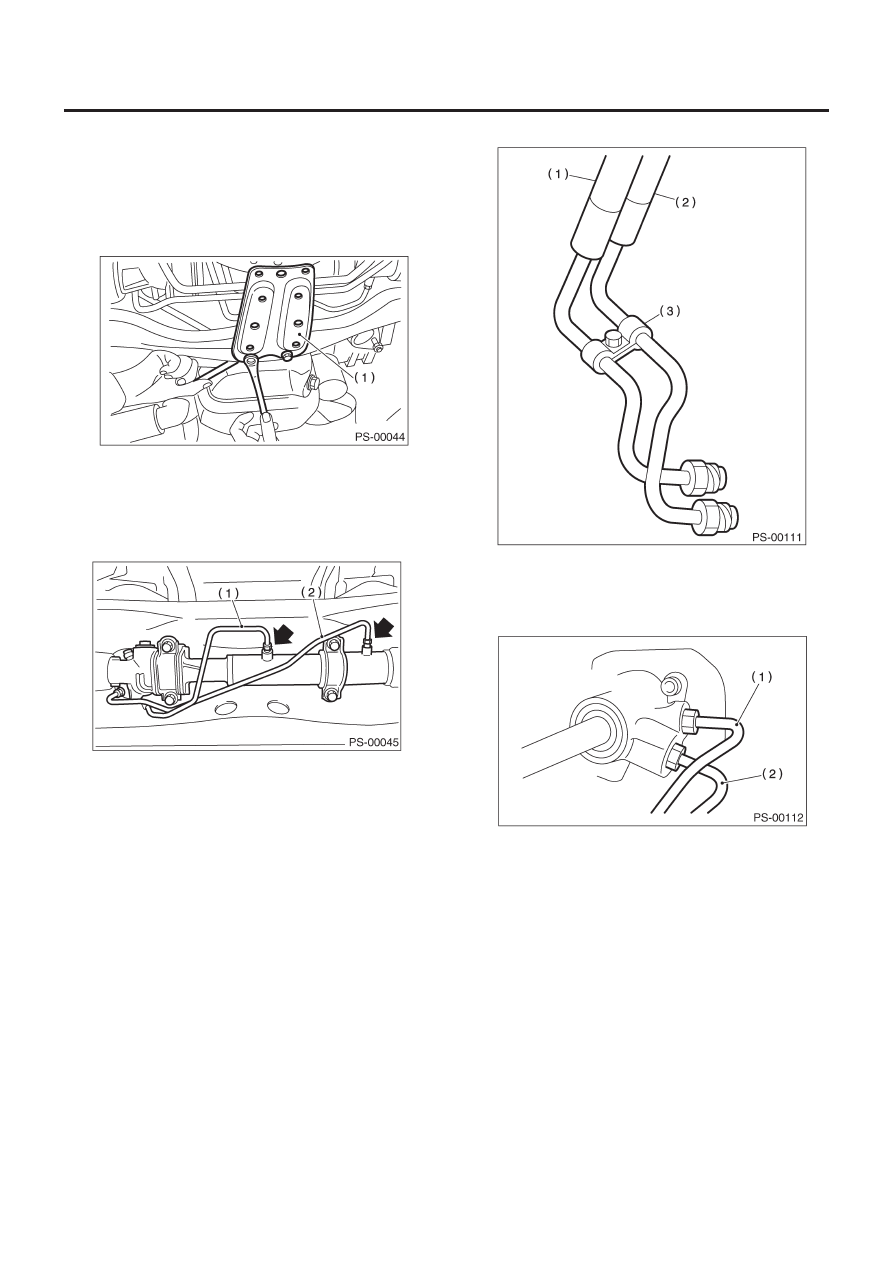

2) Поднимите автомобиль и снимите пластину для поддом-
крачивания.

(1)   Пластина для поддомкрачивания

3) Снимите одно трубчатое соединение в середине распре-
делительной коробки, затем подсоедините виниловый шланг
к трубке и соединению. Слейте жидкость, повернув рулевое
колесо до упора по часовой стрелке и против часовой стрел-
ки. Таким же образом слейте жидкость из другой трубки.

(1) Трубка А
(2) Трубка В

4) Снимите зажим E с трубок C и D.

(1) Возвратный шланг
(2) Шланг давления
(3) Зажим E

5) Отсоедините трубку C и D от распределительной коробки.

(1) Трубка C
(2) Трубка D

6) Модель не турбо

(1) Снимите воздушный фильтр. См. IN(H4DOTC)-7, Де-

монтаж, Воздушный фильтр.

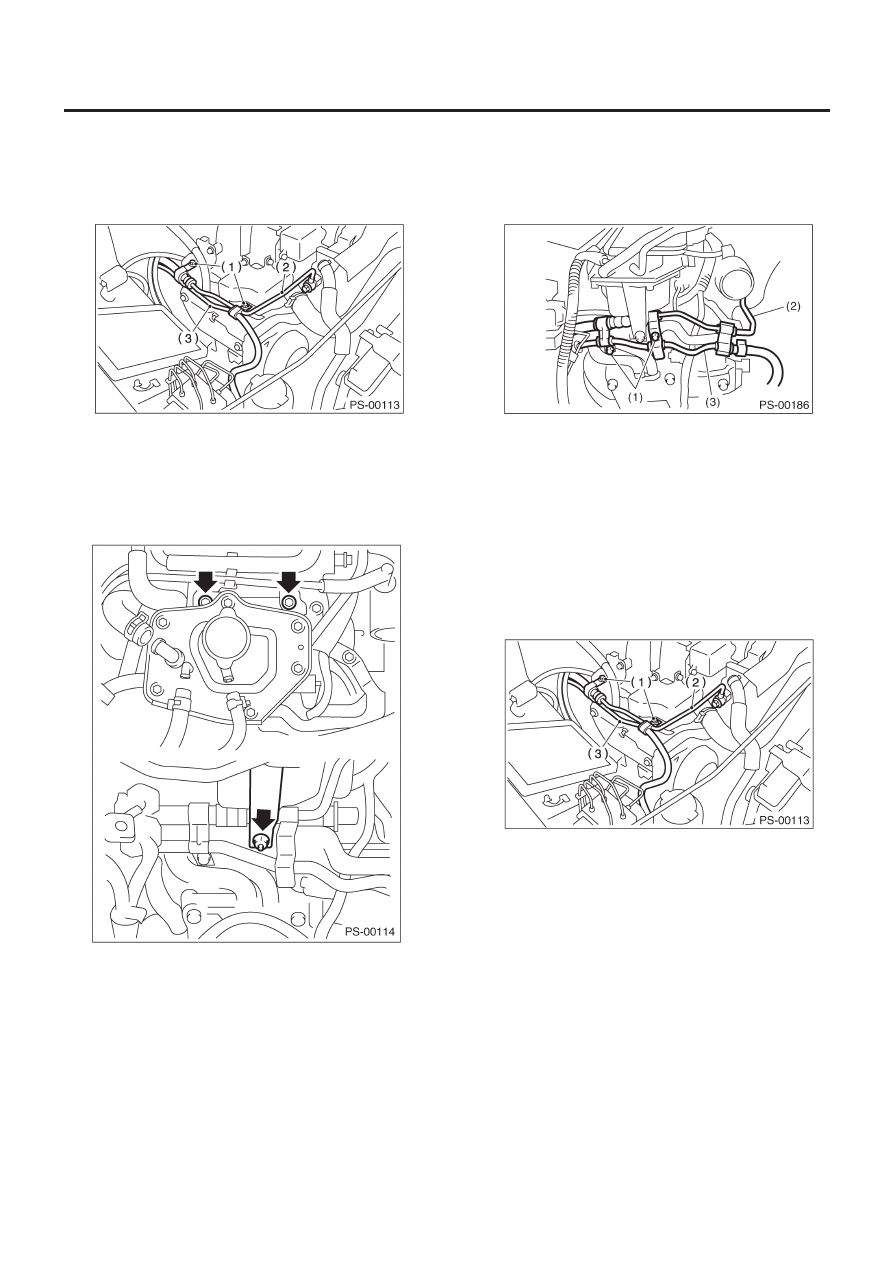

(2) Снимите болт A.
(3) Отсоедините трубку C от масляного насоса. Отсоеди-

ните трубку D от возвратного шланга.

УСТРОЙСТВО ТРУБКИ [МОДЕЛЬ RHD]

PS-73

СИСТЕМА УСИЛИТЕЛЯ (УСИЛИТЕЛЬ РУЛЯ)

ОСТОРОЖНО:
• Жидкость из конца шланга не должна попадать на ре-
мень шкива.
• Во избежание проникновения инородных материалов
в шланг и трубку, закройте их открытые концы чистой
тряпкой.

(1) Болт A
(2) Трубка C
(3) Трубка D

7) Модель Турбо

(1) Снимите воздушный фильтр.

<См. IN(H4DOTC)-7, ДЕМОНТАЖ, Воздушный фильтр.>

(2) Снимите заливной бачок жидкости охлаждения.

(3) Снимите два болта, фиксирующие трубки C и D.
(4) Отсоедините трубку C от масляного насоса. Отсоеди-

ните трубку D от возвратного шланга.

ОСТОРОЖНО:
• Жидкость из конца шланга не должна попадать на ре-
мень шкива.
• Во избежание проникновения инородных материалов
в шланг и трубку, закройте их открытые концы чистой
тряпкой.

(1) Болт
(2) Трубка C
(3) Трубка D

B:  УСТАНОВКА

1) Временно затяните два болта, фиксирующие трубки C и D.
(болт A)

ПРИМЕЧАНИЕ:
Визуально проверьте шланг между бачком и трубкой D на от-
сутствие погнутости или перекручивания.

• МОДЕЛЬ НЕ ТУРБО

(1) Болт
(2) Трубка C
(3) Трубка D
