ОБЩЕЕ ОПИСАНИЕ

ABS-4

ABS

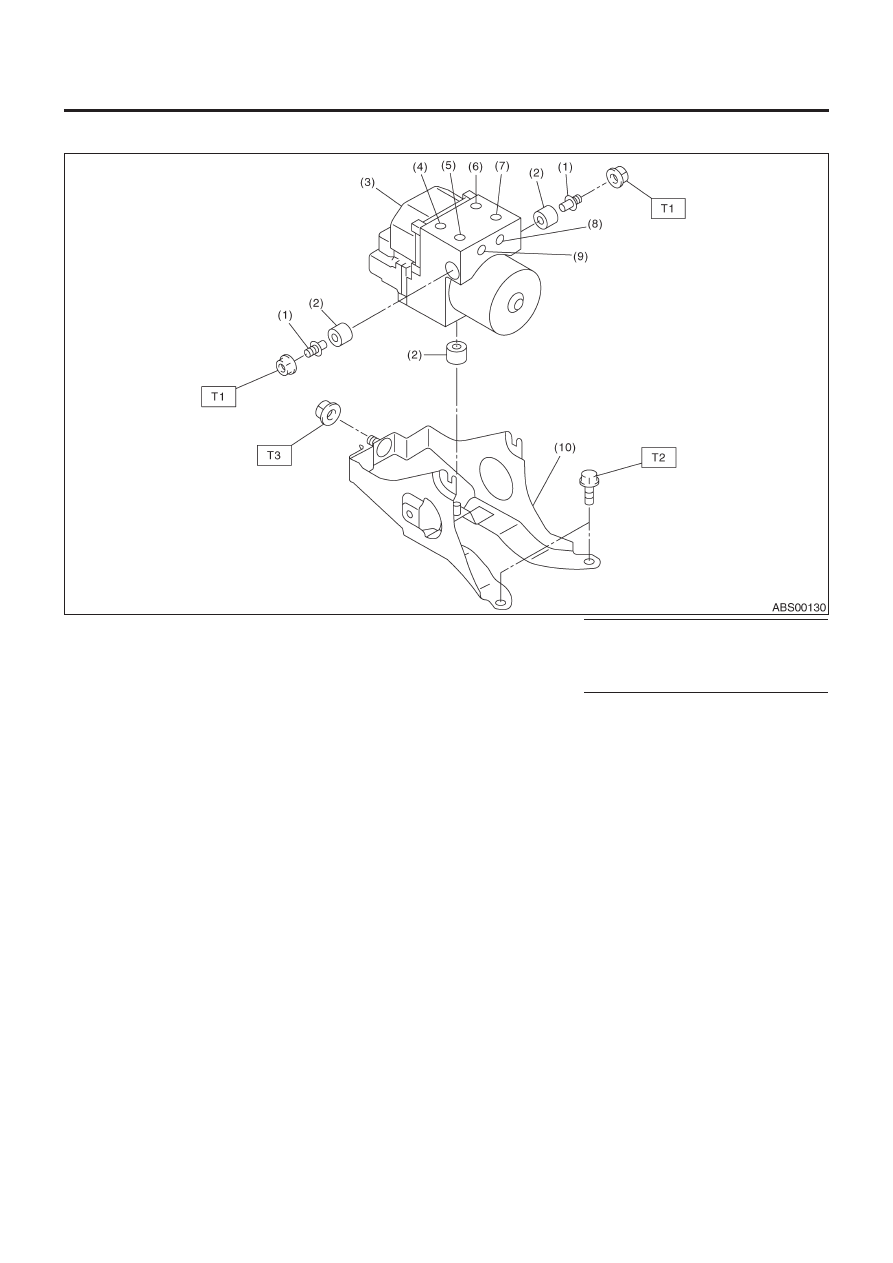

2. МОДУЛЬ УПРАВЛЕНИЯ ABS И УЗЕЛ УПРАВЛЕНИЯ ГИДРАВЛИКОЙ (ABSCMиH/U)

(1) Резьбовая шпилька
(2) Демпфер
(3) Модуль управления ABS и узел

управления гидравликой (ABSCMиH/U)

(4) Передний левый выход
(5) Вторичный вход

(6) Передний правый выход
(7) Первичный вход
(8) Задний левый выход
(9) Задний правый выход
(10) Кронштейн

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:     18 (1.8, 13.0)
T2:    33 (3.3, 24)
T3:    38 (3.8, 27.5)

ОБЩЕЕ ОПИСАНИЕ

ABS-5

ABS

C: ОСТОРОЖНО

• Перед отсоединением электрических коннекторов датчи-
ков или узлов обязательно отсоединяйте кабель заземления
от аккумулятора.
• Надевайте рабочую одежду при проведении работ, включая
головной убор, защитные очки, и защитную обувь.
• Перед удалением, установкой или разборкой, обязательно
точно выясните суть неполадки. Избегайте ненужного удале-
ния, установки, разборки и замены.
• Следите за тем, чтобы не обжечь руки, так как каждая де-
таль автомобиля сильно нагрета после работы.
• Обязательно затягивайте фиксаторы, включая болты и гай-
ки, с указанным усилием.
• Размещайте домкраты или стояки безопасности под соот-
ветствующими местами.

ОБЩЕЕ ОПИСАНИЕ

ABS-6

ABS

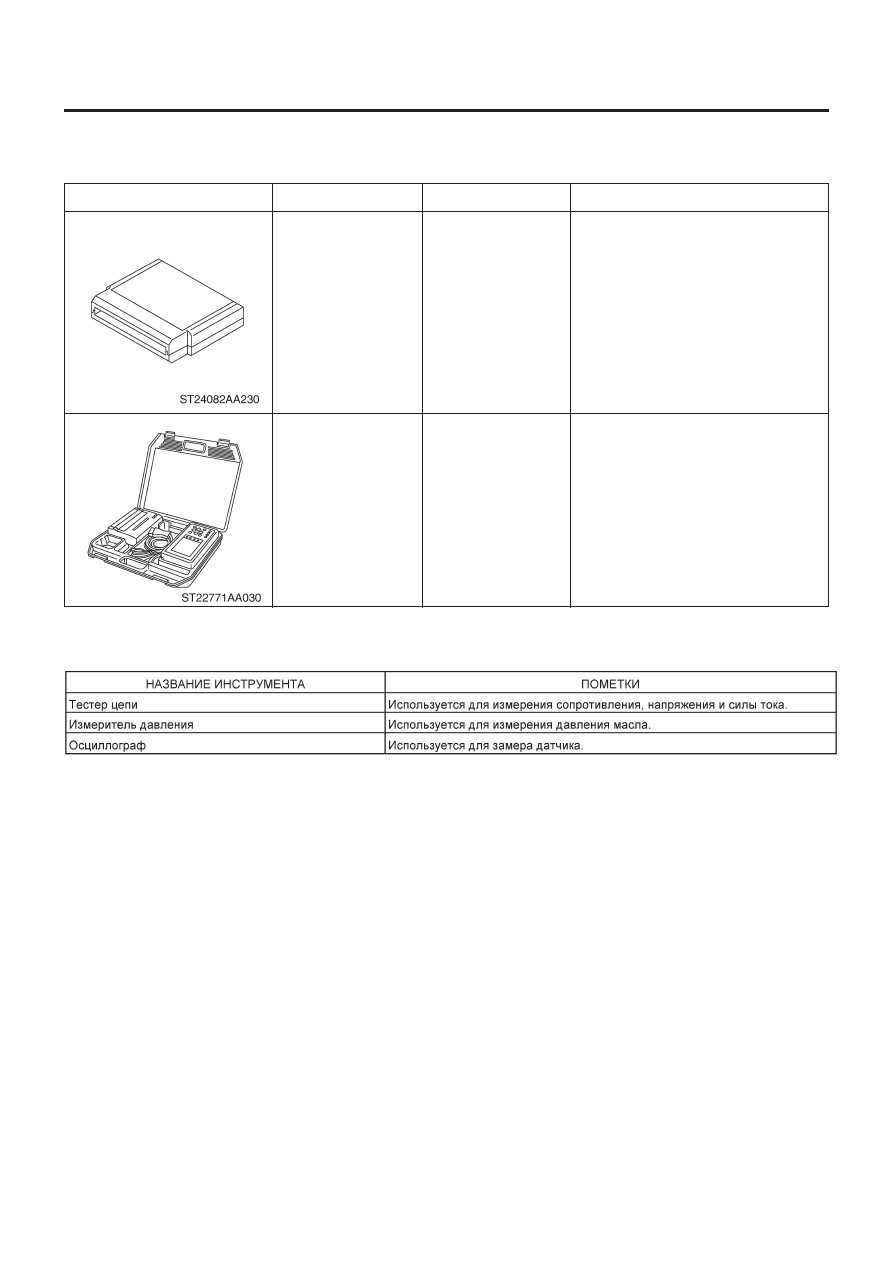

D:  ПОДГОТОВИТЕЛЬНЫЕ ИНСТРУМЕНТЫ

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

24082AA230
(Новый инструмент)

22771AA030

КАРТРИДЖ

НАБОР
СЕЛЕКТОРНОГО
МОНИТОРА SUBARU

Выявление неисправностей
электрических систем.

Выявление неисправностей
электрических систем.
• Английский: 22771AA030 (без принтера)
• Немецкий: 22771AA070 (без принтера)
• Французский: 22771AA080 (без
принтера)
• Испанский: 22771AA090 (без принтера)

ОПИСАНИЕ

ПОМЕТКИ

МОДУЛЬ УПРАВЛЕНИЯ ABS И УЗЕЛ УПРАВЛЕНИЯ ГИДРАВЛИКОЙ (ABSCMИH/U)

ABS-7

ABS

2. Модуль управления ABS

и узел управления гидравликой
(ABSCMиH/U)

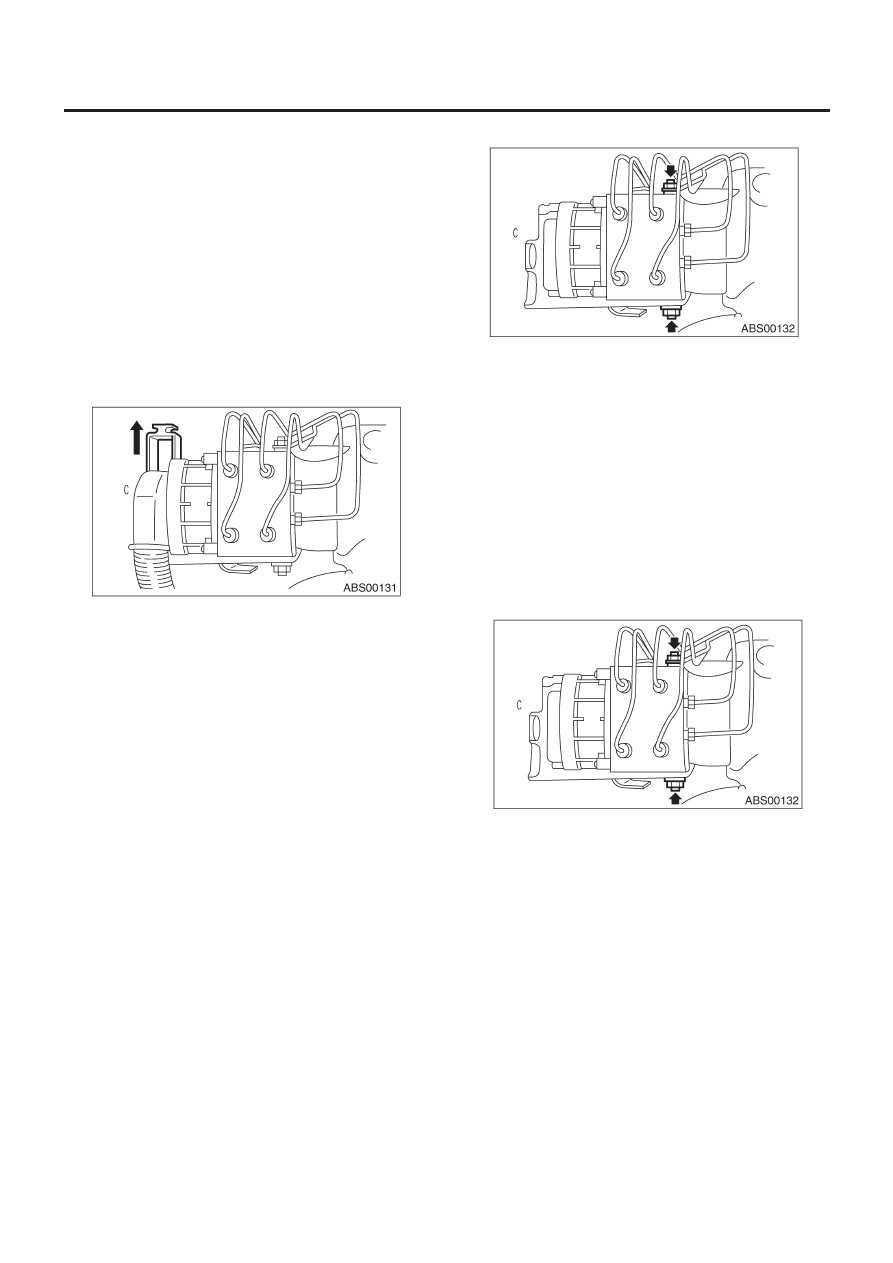

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите патрубок забора воздуха, чтобы облегчить демон-
таж ABSCMиH/U.
3) С помощью пневмопушки удалите воду вокруг
ABSCMиH/U.

ПРИМЕЧАНИЕ:
Контакт будет недостаточным, если клемма мокрая.

4) Снимите кабель заземления с ABSCMиH/U.
5) Потяните за замок коннектора ABSCMиH/U и снимите его.

6) Отсоедините коннектор от ABSCMиH/U.

ОСТОРОЖНО:
При отсоединении коннектора не тяните за проводку.

7) Откройте зажим кабеля.
8) Отсоедините тормозные трубки от ABSCMиH/U.
9) Наденьте виниловые мешочки на тормозные трубки, чтобы
тормозная жидкость не попала на кузов автомобиля.

ОСТОРОЖНО:
При попадании на кузов автомобиля тормозная жид-
кость повреждает окрашенные поверхности. В случае
попадания быстро смойте ее водой.

10) Снимите ABSCMиH/U из двигательного отсека.

ОСТОРОЖНО:
• Не ударяйте и не стучите ABSCMиH/U.
• Не переворачивайте ABSCMиH/U вниз головой и не
кладите его на бок.
• Следите за тем, чтобы инородные частицы не попали в
ABSCMиH/U.

• Избегайте попадания воды в коннектор

B:  УСТАНОВКА

1) Установите кронштейн ABSCMиH/U.

Момент затяжки:

33 Н•м (3.3 кгс-м, 24 ft-lb)

2) Выровняйте ширину плоской части боковой резьбовой
шпильки ABSCMиH/U с пазом отверстия болта на кронштей-
не, а затем установите ABSCMиH/U.

ПРИМЕЧАНИЕ:
Проверьте метку спецификации ABSCMиH/U.

Момент затяжки:

18 Н•м (1.8 кгс-м, 13.0 ft-lb)

3) Подсоедините тормозные трубки к их правильным местам
в ABSCMиH/U.

Момент затяжки:

15 Н•м (1.5 кгс-м, 10.8 ft-lb)

4) С помощью кабельного зажима закрепите проводку
ABSCMиH/U на кронштейне.
5) Подсоедините коннектор к ABSCMиH/U.

ПРИМЕЧАНИЕ:
• Перед подсоединением обязательно удалите все инород-
ные частицы из внутренней части коннектора.
• Убедитесь в надежной фиксации коннектора ABSCMиH/U.

6) Подсоедините кабель заземления к ABSCMиH/U, а затем
нанесите антикоррозийную смазку.
7) Установите патрубок забора воздуха.
8) Сбросьте воздух из тормозной системы.
