ПЕДАЛЬ СЦЕПЛЕНИЯ

CL-34

СИСТЕМА СЦЕПЛЕНИЯ

10. Педаль сцепления

A:  ДЕМОНТАЖ

1.  МОДЕЛЬ LHD

1) Снимите рулевую колонку. <См. PS-26, ДЕМОНТАЖ, Руле-
вая колонка с регулируемым наклоном.>
2) Отсоедините коннекторы от переключателей тормозных
огней и сцепления.
3) Снимите обжимочные фиксаторы, крепящие рычаг к на-
жимной штанге и рабочему штоку.
4) Снимите штифты, крепящие рычаг к нажимной штанге и
рабочему штоку.

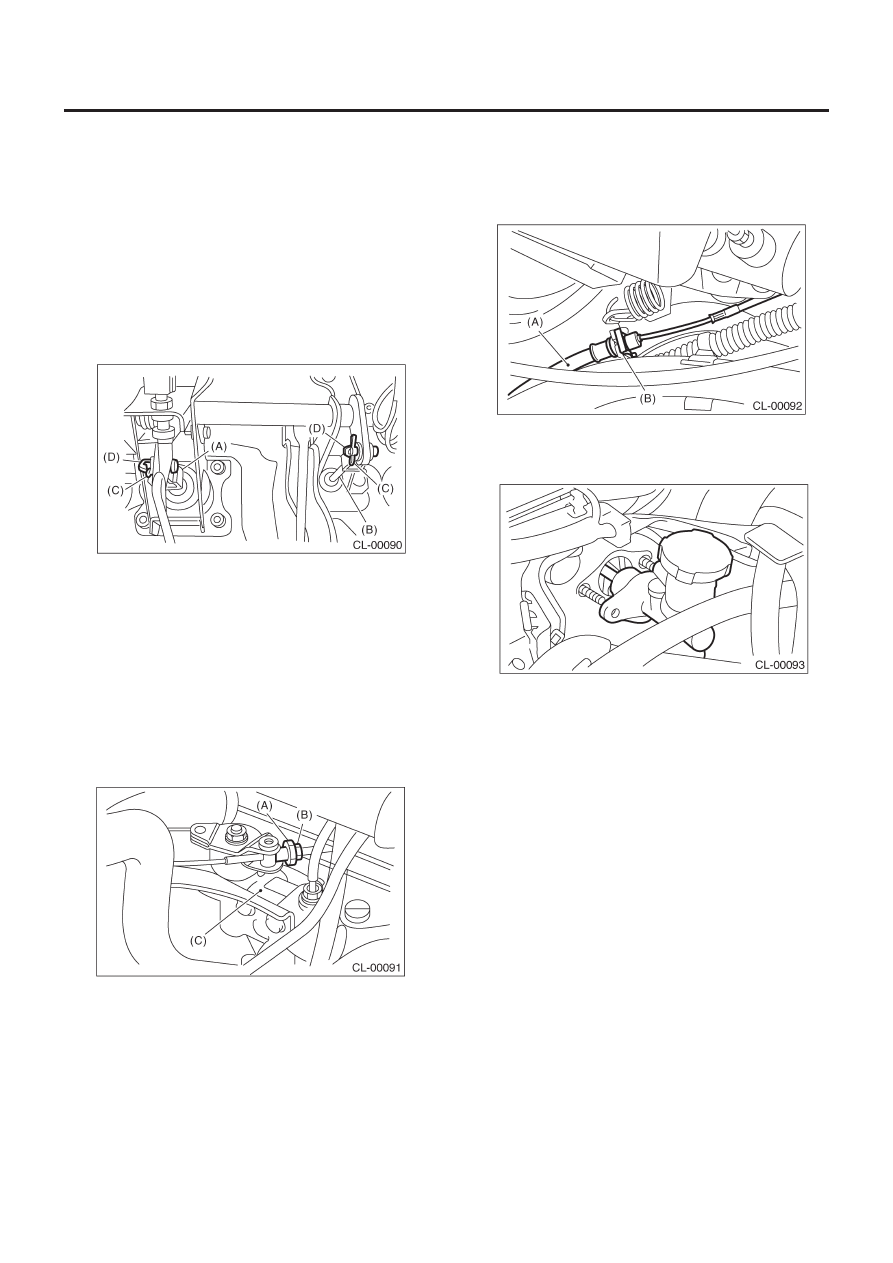

(A) Рабочий шток
(B) Нажимная штанга
(C) Обжимочный фиксатор
(D) Штифт

5) Снимите педаль акселератора. См. SP(H4SO), ДЕМОНТАЖ,
Педаль акселератора.
6) Снимите воздушный фильтр и патрубок забора воздуха
(модель не турбо). <См.  IN(H4SO)-6,  ДЕМОНТАЖ,  Воздуш-
ный фильтр.> и <См. IN(H4SO)-7, ДЕМОНТАЖ, Патрубок за-
бора воздуха.>
7) Снимите интеркулер. См. IN(H4DOTC)-10, ДЕМОНТАЖ, Ин-
теркулер.
8) Снимите регулировочную гайку PHV и запорную гайку (мо-
дель с хилл-холдером).

(A) Регулировочная гайка
(B) Запорная гайка
(C) PHV

9) Снимите зажим троса и отсоедините трос PHV от PHV. (Мо-
дель с хилл-холдером)

ОСТОРОЖНО:
Тщательно оберегайте чехол и внутренний трос от по-
вреждений при отсоединении троса PHV.

(A) Трос PHV
(B) Зажим

10) Снимите гайку, крепящую главный цилиндр сцепления.

11) Снимите болты и гайки, крепящие педали тормоза и сце-
пления, и снимите устройство педали.

ПЕДАЛЬ СЦЕПЛЕНИЯ

CL-35

СИСТЕМА СЦЕПЛЕНИЯ

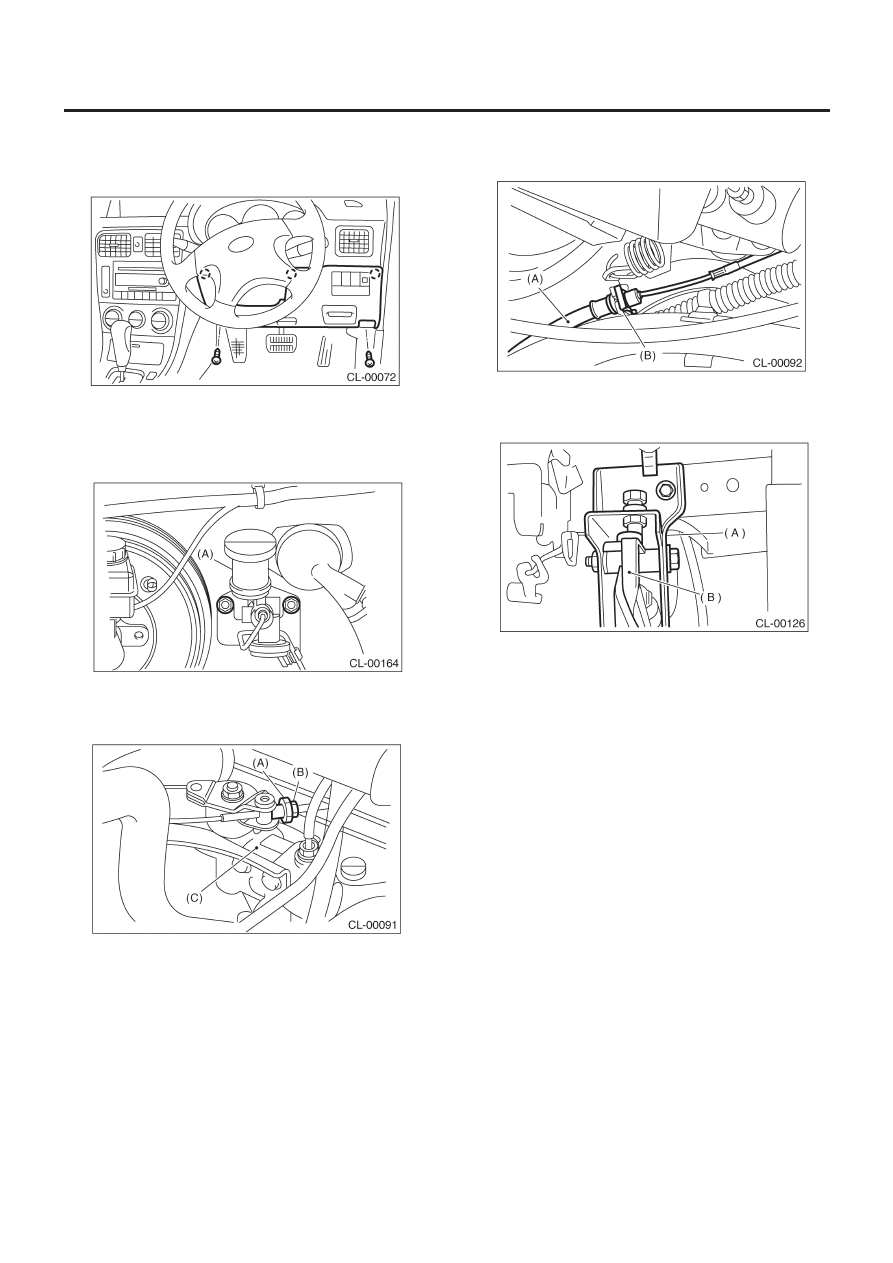

2.  МОДЕЛЬ RHD

1) Отсоедините кабель заземления от аккумулятора.
2) Ослабьте винты и зажимы и снимите нижнюю крышку.

3) Отсоедините коннектор переключателя сцепления. (Мо-
дель с круиз-контролем)
4) Снимите обжимочный фиксатор, соединяющий нажимную
штангу и педаль сцепления, а затем выньте шпильку.
5) Снимите крепежную гайку главного цилиндра.

(А) Главный цилиндр

6) Снимите регулировочную гайку PHV и запорную гайку. (Мо-
дель с хилл-холдером)

(A) Регулировочная гайка
(B) Запорная гайка
(C) PHV

7) Снимите зажим троса и отсоедините трос PHV от PHV. (Мо-
дель с хилл-холдером)

ОСТОРОЖНО:
Тщательно оберегайте чехол и внутренний трос от по-
вреждений при отсоединении троса PHV.

(A) Трос PHV
(B) Зажим

8) Снимите кронштейн педали сцепления.

(A) Кронштейн педали сцепления
(B) Педаль сцепления

B:  УСТАНОВКА

1) Установите кронштейн педали сцепления.

Момент затяжки:

18 Н•м (1.8 кгс-м, 13.0 ft-lb)

2) Установите крепежную гайку главного цилиндра сцепления.

Момент затяжки:

18 Н•м (1.8 кгс-м, 13.0 ft-lb)

3) Вставьте новую шпильку в вспомогательный шток А, а за-
тем установите обжимочный фиксатор.

ПРИМЕЧАНИЕ
Нанесите слой смазки на штифт.

4) Отрегулируйте значение хода педали сцепления. См. CL-
37, РЕГУЛИРОВКА, Педаль сцепления.
5) Отрегулируйте хилл-холдер (модель с хилл-холдером). См.
BR-57, РЕГУЛИРОВКА, Хилл-холдер.
6) Подсоедините коннектор переключателя сцепления (мо-
дель с круиз-контролем).
7) Установите нижнюю крышку панели инструментов.

ПЕДАЛЬ СЦЕПЛЕНИЯ

CL-36

СИСТЕМА СЦЕПЛЕНИЯ

C:  РАЗБОРКА

1.  МОДЕЛЬ LHD

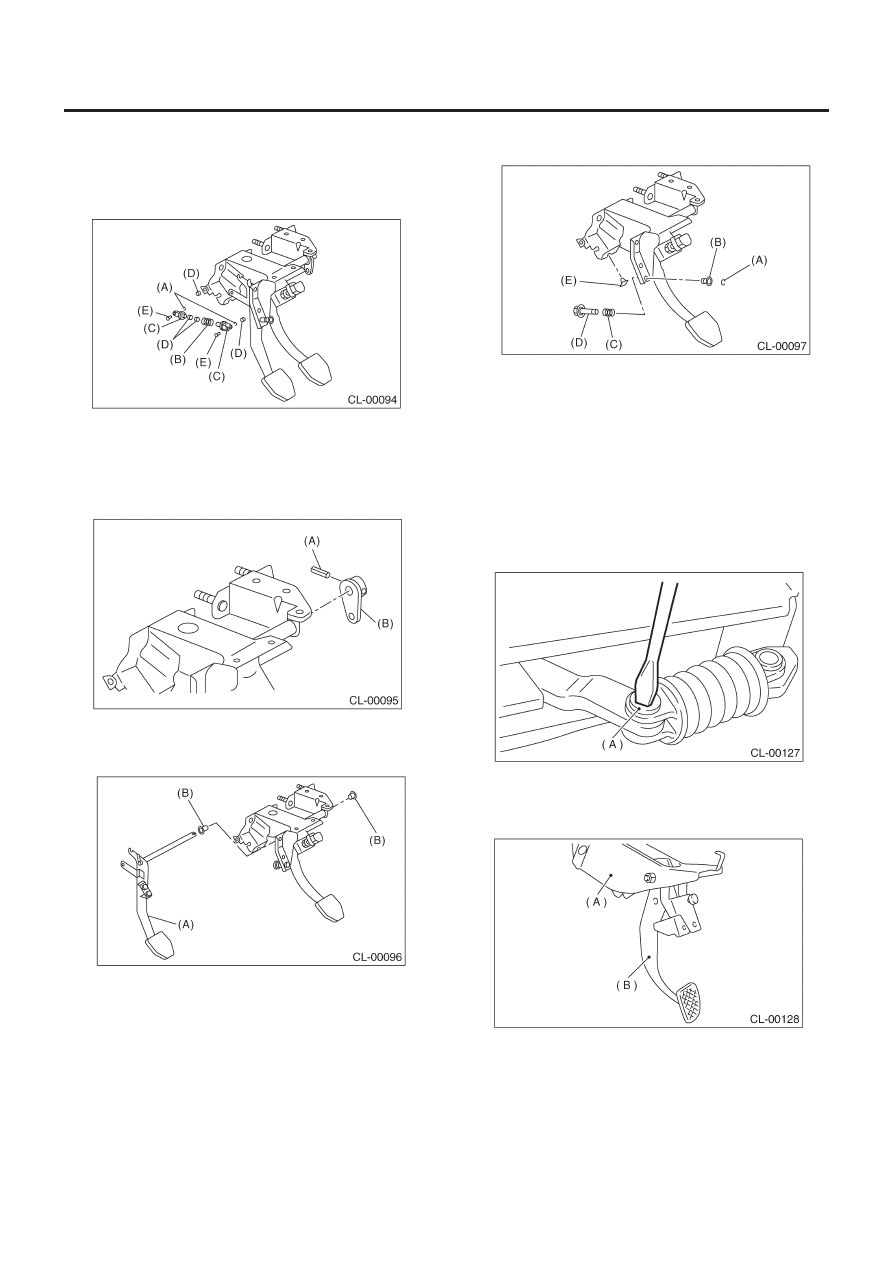

1) Снимите зажимы, вспомогательную пружину, шток и втулку.

(A) Зажим
(B) Вспомогательная пружина
(C) Вспомогательный шток
(D) Втулка
(E) Штифт

2) Снимите пружинный фиксатор и рычаг.

(А) Фиксатор
(В) Рычаг

3) Снимите педаль сцепления и втулки.

(A) Педаль сцепления
(B) Втулка

4) Снимите ограничитель, зажим, шток S, а затем снимите
пружину и втулку S.

(A) Зажим
(B) Втулка S
(C) Пружина S
(D) Шток S
(E) Ограничитель

5) Снимите ограничители с педали сцепления.
6) Снимите накладку педали сцепления.

2.  МОДЕЛЬ RHD

1) Снимите переключатель сцепления. (Модель с круиз-конт-
ролем)
2) Снимите зажим и выньте штифт.

(А) Штифт

3) Снимите вспомогательный шток, пружину и втулку.
4) Снимите педаль сцепления с кронштейна педали сцепления.

(A) Кронштейн педали сцепления
(B) Педаль сцепления

ПЕДАЛЬ СЦЕПЛЕНИЯ

CL-37

СИСТЕМА СЦЕПЛЕНИЯ

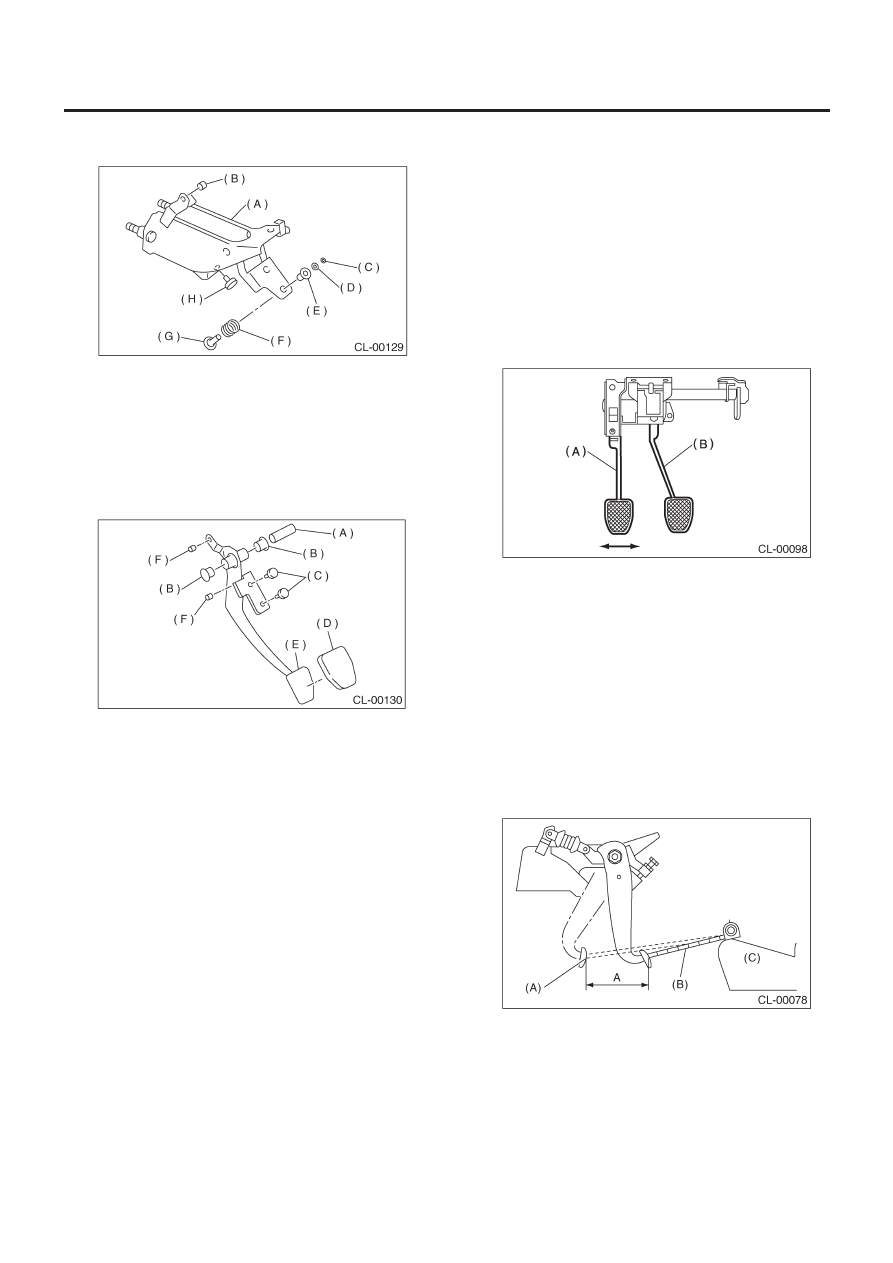

5) Снимите следующие детали (от B до H) с кронштейна педа-
ли сцепления (A), как показано на рисунке.

(A) Кронштейн педали сцепления
(B) Втулка C
(C) Зажим
(D) Кольцевой уплотнитель
(E) Втулка S
(F) Пружина S
(G) Шток S
(H) Втулка

6) Снимите расширитель, втулку и накладку педали с педали
сцепления.

(A) Расширитель
(B) Втулка
(C) Втулка
(D) Накладка педали
(E) Педаль сцепления
(F) Втулка C

D: СБОРКА

1) Временно прикрепите ограничитель и т.д. к кронштейну
педали.
2) Прочистите внутренние части отверстий педали сцепления
и педали тормоза, нанесите смазку, а затем вставьте втулки в
отверстия.
3) Выровняйте отверстия кронштейна педали, педали сцеп-
ления и педали тормоза, прикрепите возвратную пружину пе-
дали тормоза, вспомогательные штоки, пружину и втулку.

ПРИМЕЧАНИЕ:
Прочистите внутренние части втулок и нанесите смазку пе-
ред установкой расширителя.

4) Установите трос хилл-холдера на педаль сцепления.

E:   ОСМОТР

1. ПЕДАЛЬ СЦЕПЛЕНИЯ

Подвигайте накладки педали сцепления в продольном напра-
влении с усилием около 10 Н (1 кгс, 2 Ib) , чтобы убедиться в
том, что люфт педали соответствует спецификациям.

ОСТОРОЖНО:
В случае обнаружения чрезмерного люфта, замените
втулки на новые.

Люфт педали сцепления:

Сервисный предел

2.0 мм (0.079 in) или менее

(А) Педаль сцепления
(В) Педаль тормоза

F:   РЕГУЛИРОВКА

1. МОДЕЛЬ LHD

1) Измерьте значение полного хода педали сцепления.

ПРИМЕЧАНИЕ:
Измерьте длину между передним концом посадочной подуш-
ки и центральной частью педали сцепления.
Скатите гнездо на седьмую отметку, считая от первой.

Требуемый полный ход педали сцепления: A

130 – 135 мм (5.12 – 5.31 in)

(А) Сцепление (состояние полного хода)
(В) Шкала
(С) Гнездо
