КОНТРШЕСТЕРНЯ

5МТ-110

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

C: ОСМОТР

1) После установки обжимочного кольца измерьте зазор ме-
жду обжимочным кольцом и контршайбой.

Зазор:

0.05 – 0.35 мм (0.0020 – 0.0138 in)

2) Если зазор не соответствует данному показателю, выбери-
те и установите подходящее обжимочное кольцо, чтобы за-
зор стал соответствовать спецификации. <См. 5MT-110, РЕ-
ГУЛИРОВКА, Контршестерня.>

D: РЕГУЛИРОВКА

Выбор обжимочного кольца:
Если измеренное значение не соответствует спецификации,
подберите подходящее обжимочное кольцо.

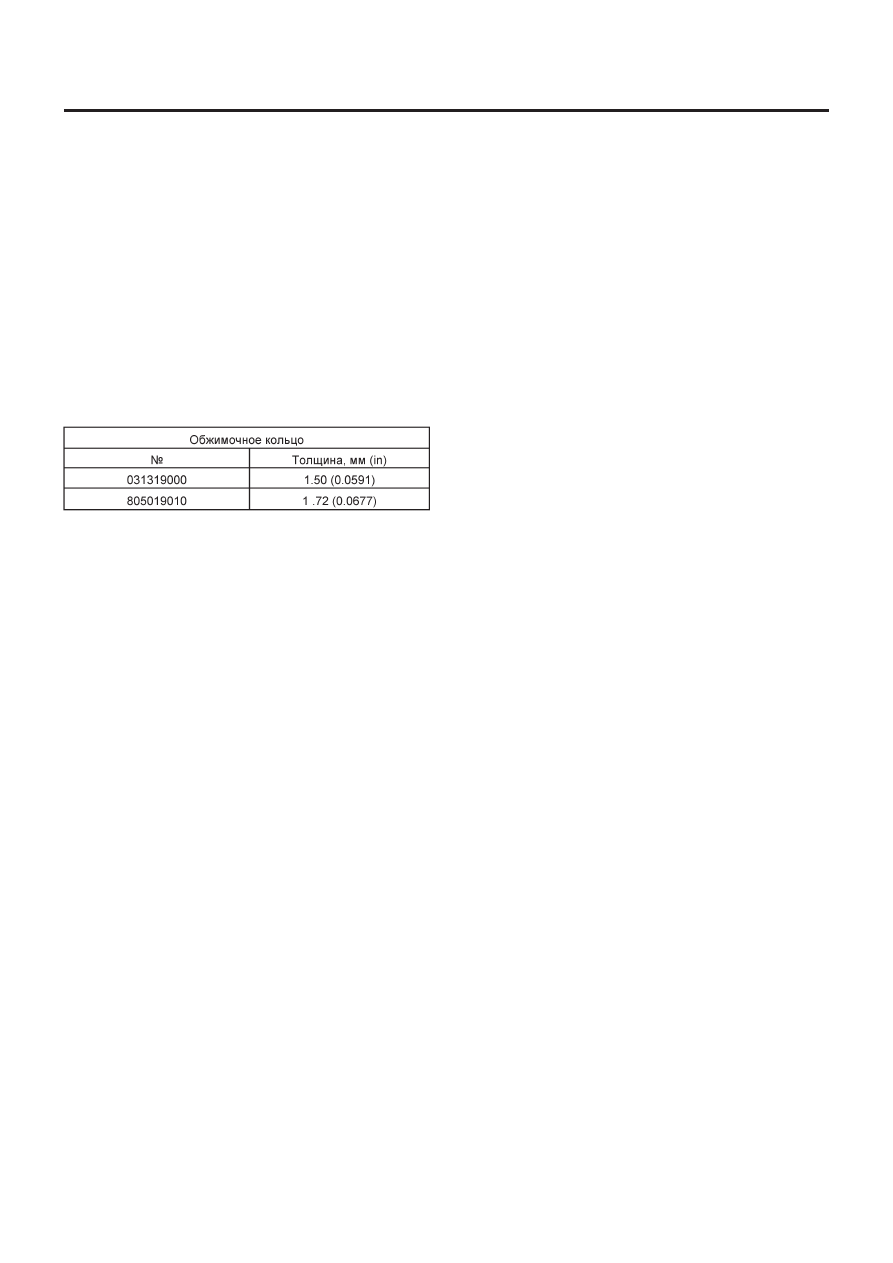

Обжимочное кольцо

ОБЩАЯ ДИАГНОСТИКА

5МТ-111

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

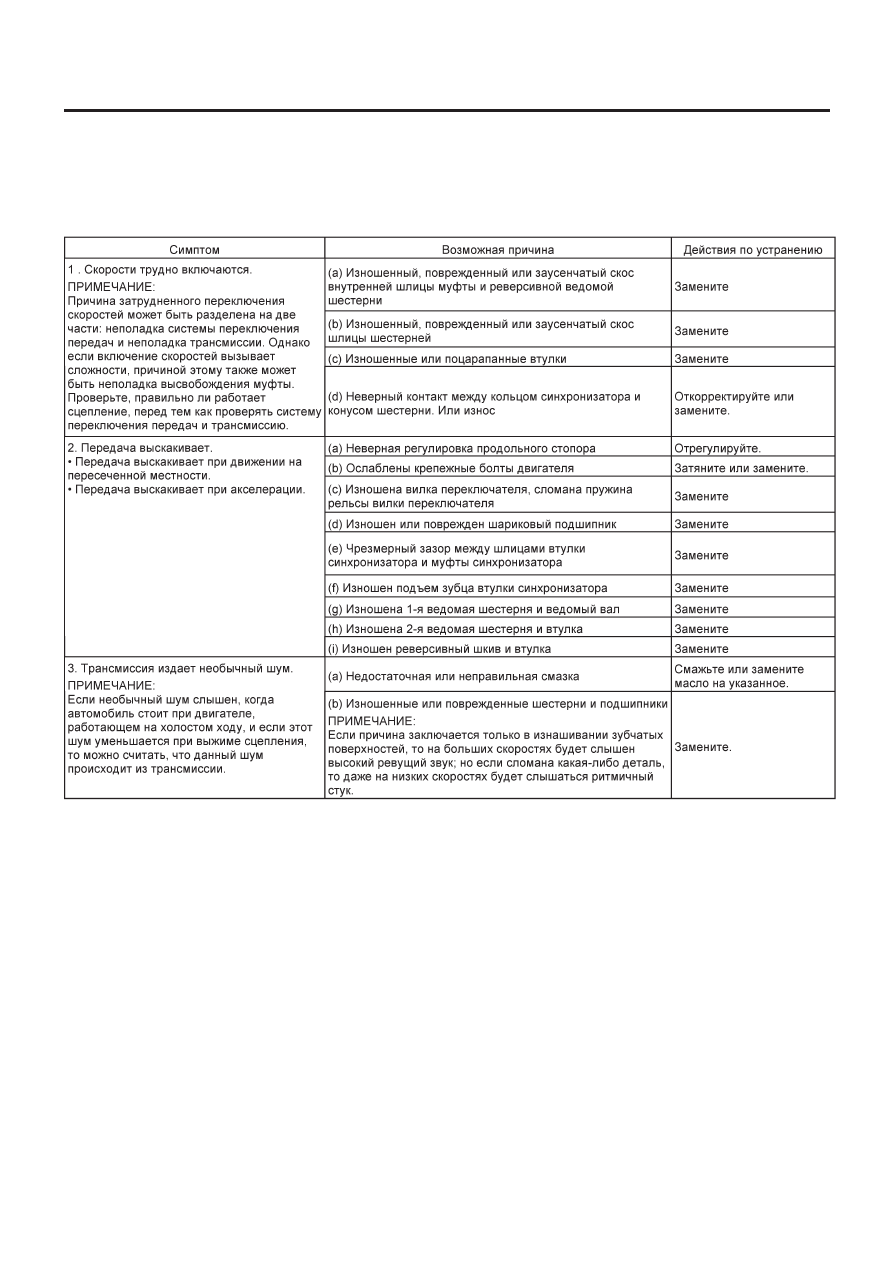

26. Общая диагностика

A:  ОСМОТР

1. МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ

ОБЩАЯ ДИАГНОСТИКА

5МТ-112

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

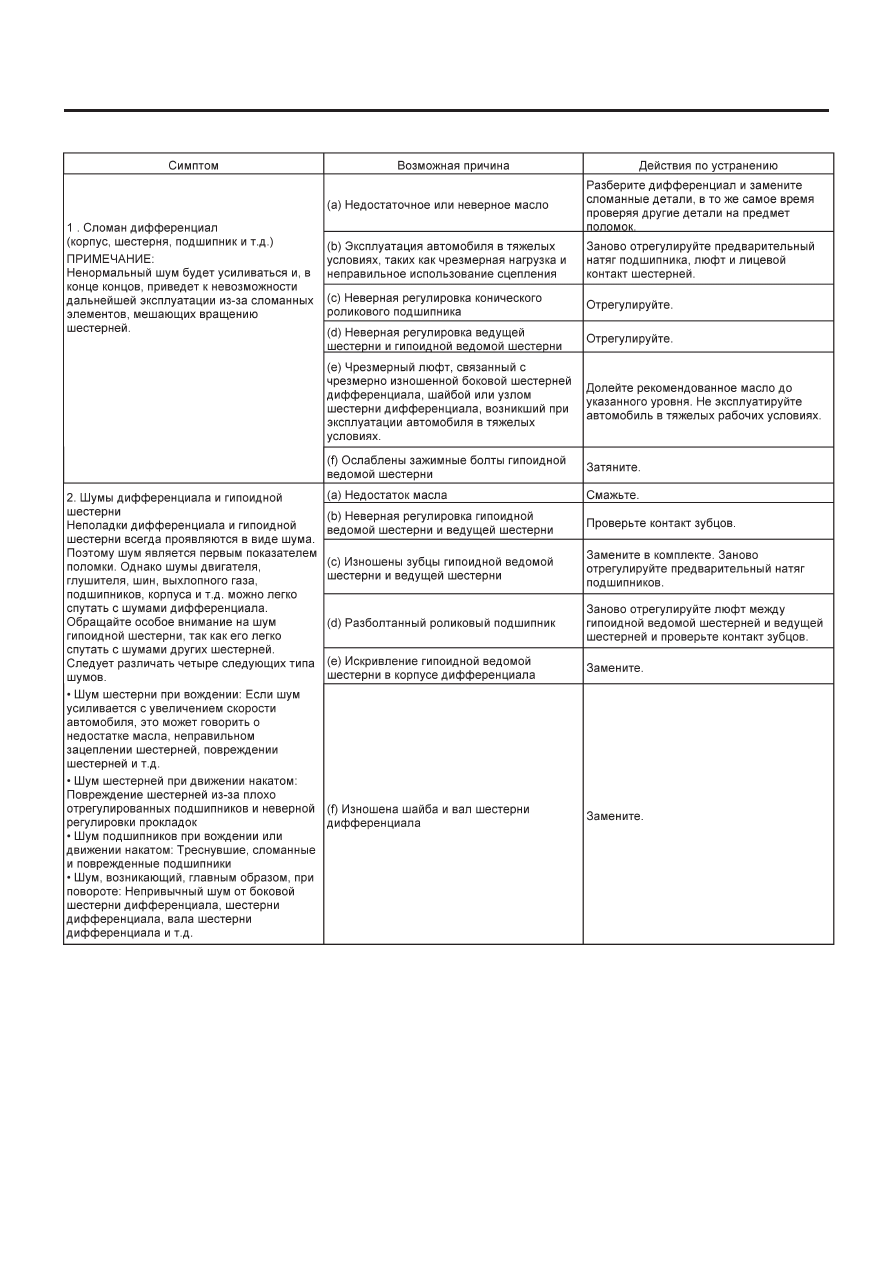

2.  ДИФФЕРЕНЦИАЛ

1.  Общее описание  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

2.  Диск сцепления и крышка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

3.  Маховик  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

4.  Выжимной подшипник и рычаг . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

5.  Рабочий цилиндр  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

6.  Главный цилиндр  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

7.  Трубка и шланг сцепления  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29

8.  Жидкость сцепления  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

9.  Сброс воздуха жидкости сцепления  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32

10.  Педаль сцепления  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41

11.  Переключатель сцепления  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .49

12.  Общая таблица диагностики  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42

СИСТЕМА СЦЕПЛЕНИЯ

Стр.

CL
