Subaru Forester (2004 год). Руководство - часть 489
ПРОЦЕДУРА ДИАГНОСТИКИ БЕЗ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)
4AT(H4DOTC)-112
АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

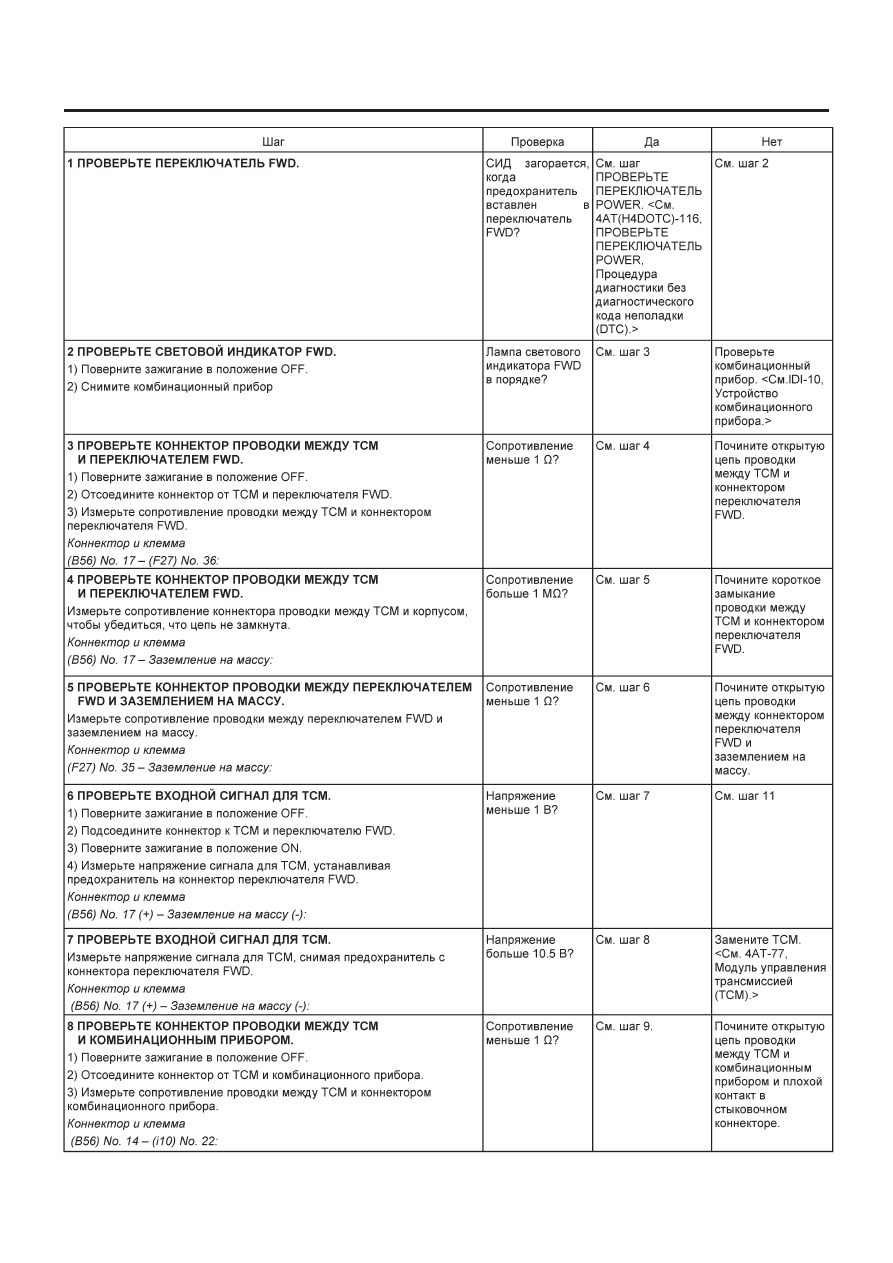

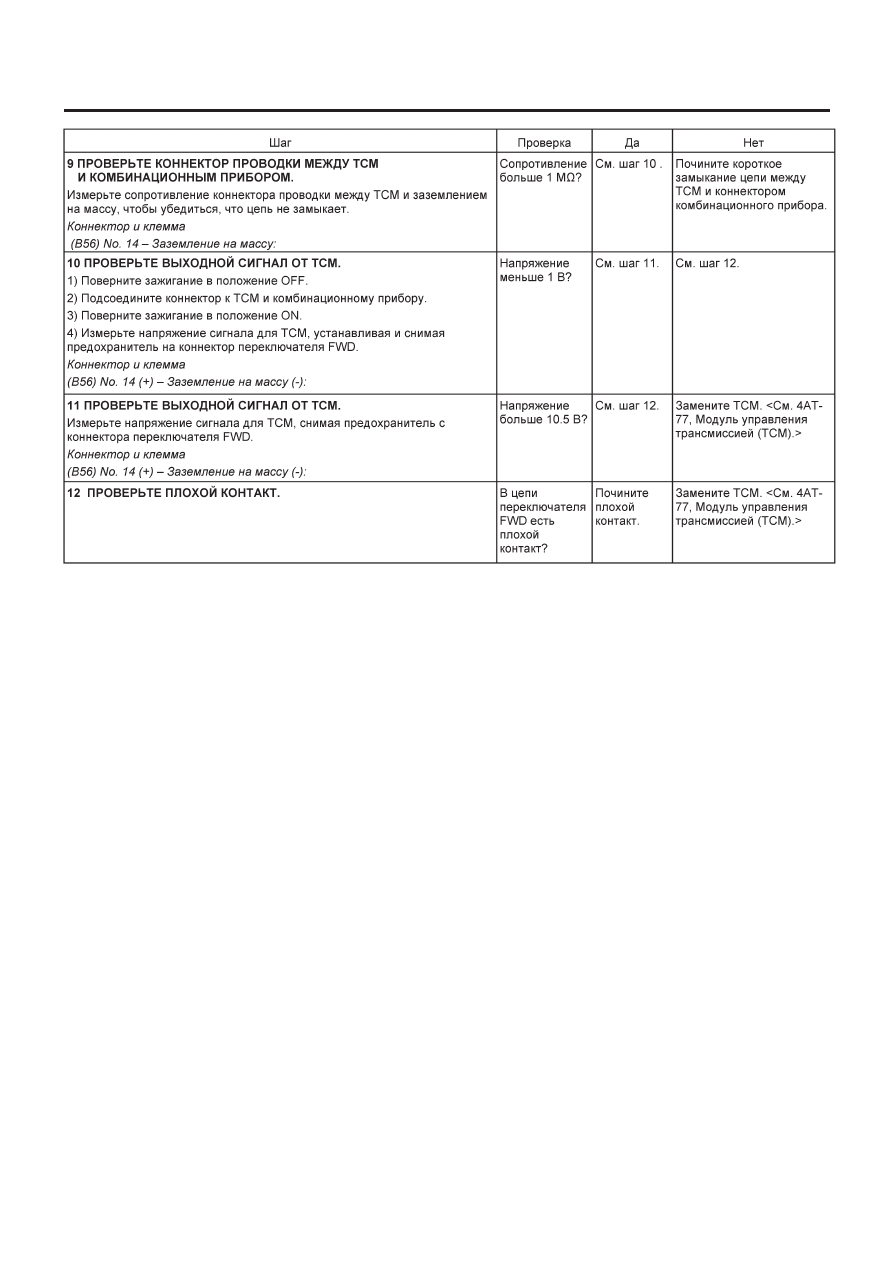

14. Процедура диагностики без диагностического кода неполадки (DTC)
A: ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ FWD
УСЛОВИЕ ОПРЕДЕЛЕНИЯ:
• СИД не загорается даже при включенном переключателе FWD.
• Цепь переключателя FWD открыта или замкнута.

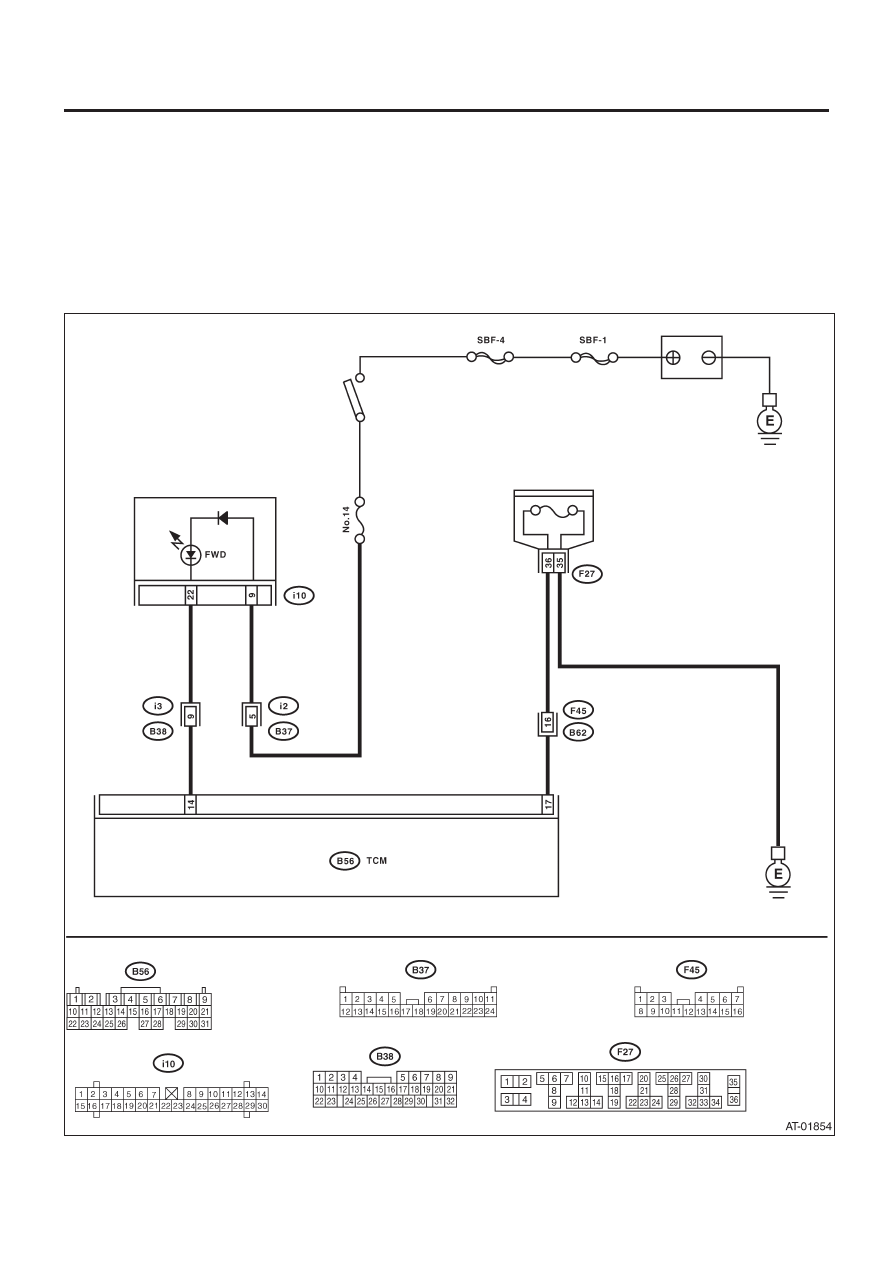

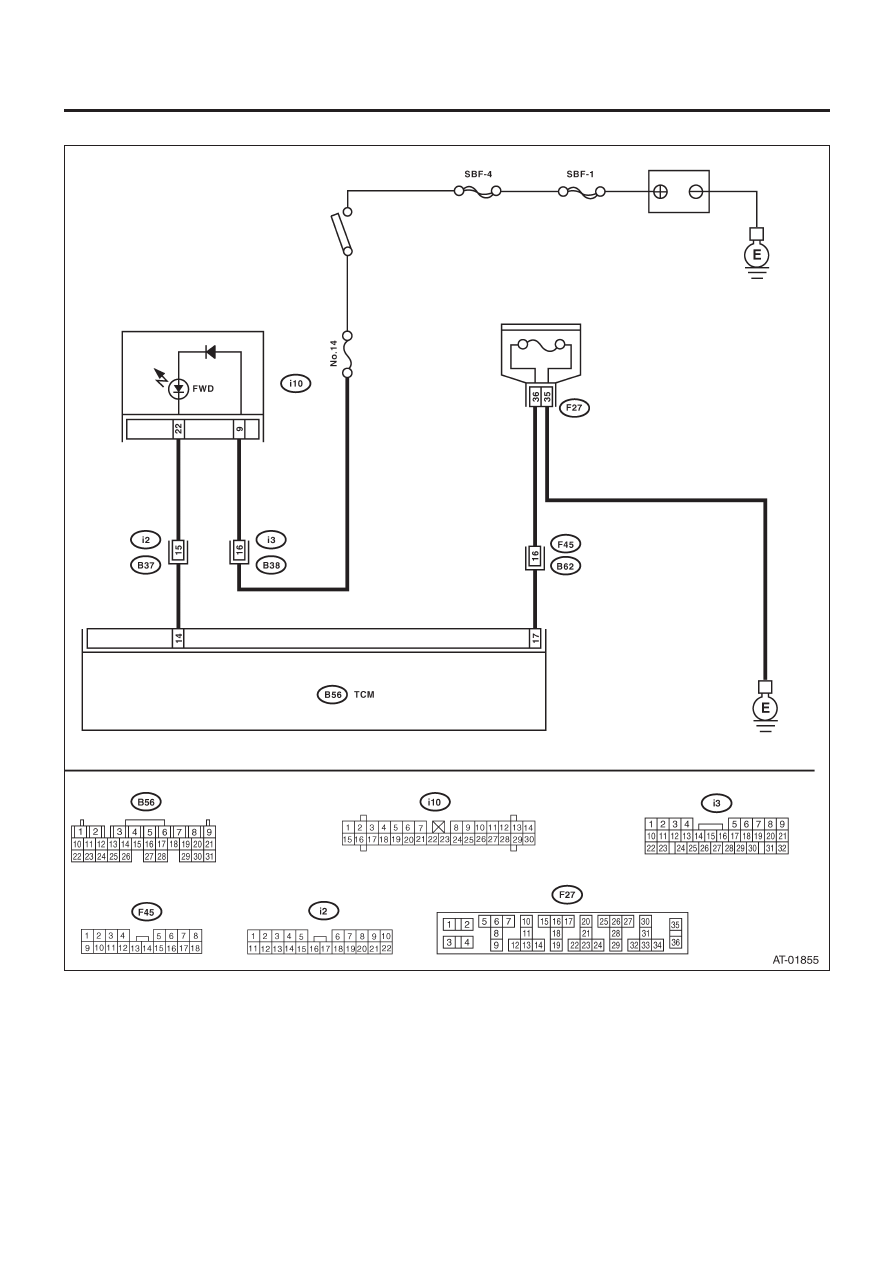

ДИАГРАММА ПРОВОДКИ:
• МОДЕЛЬ LHD
Комбинационный
прибор
Переключатель
зажигания
Переключатель FWD
Аккумулятор
