Subaru Forester (2004 год). Руководство - часть 486

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

4AT(H4DOTC)-100

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

Y:  DTC P1709 ВЫСОКИЙ ВХОД ЦЕПИ ДАТЧИКА ПОЛОЖЕНИЯ ДРОССЕЛЯ

УСЛОВИЕ ОПРЕДЕЛЕНИЯ DTC:
• Цепь входного сигнала датчика положения дросселя замкнута (модель 2.0 L).
• Цепь входного сигнала датчика положения педали акселератора замкнута (модель 2.5 L).

СИМПТОМ НЕПОЛАДКИ:
• Точка переключения слишком высокая или слишком низкая.
• Чрезмерная встряска при переключении.
• Торможение на острых углах.

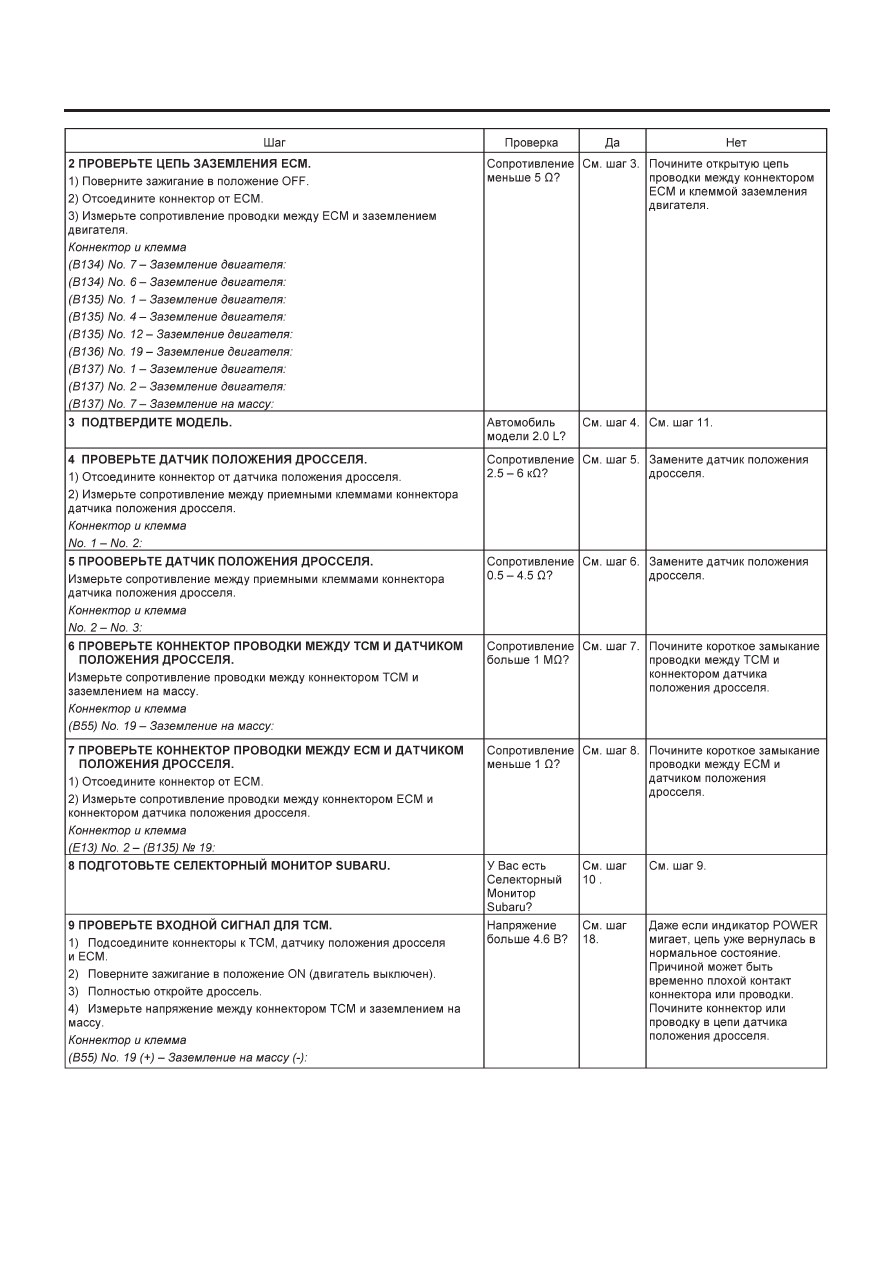

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

4AT(H4DOTC)-101

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

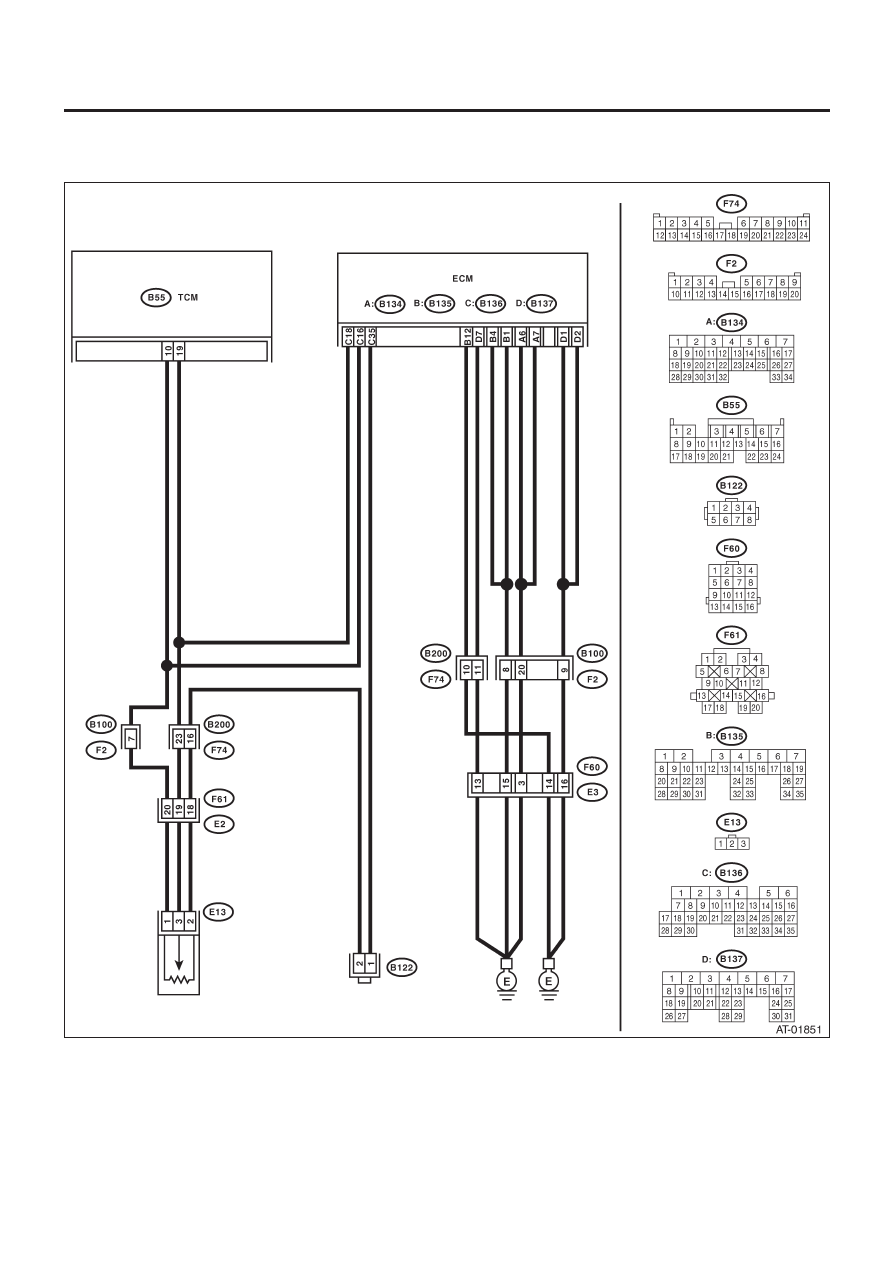

ДИАГРАММА ПРОВОДКИ:

• Модель LHD

Соединительный коннектор

Датчик положения дросселя

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

4AT(H4DOTC)-102

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

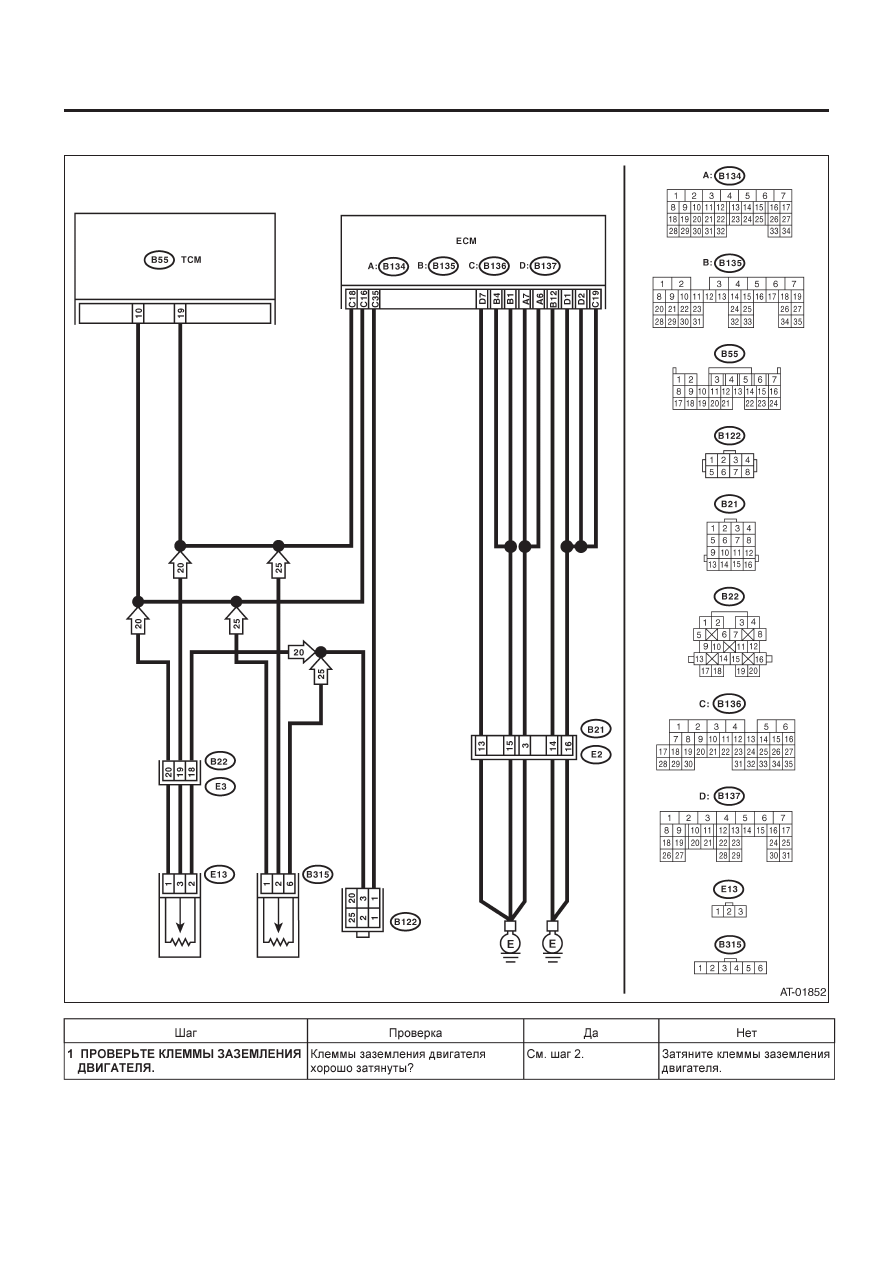

• Модель RHD

Соединительный коннектор

Датчик

положения

дросселя

Датчик

положения педали

акселератора

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

4AT(H4DOTC)-103

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)
