ПРОЦЕДУРА ДИАГНОСТИКИ БЕЗ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

4AT(H4SO)-104

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ БЕЗ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

4AT(H4SO)-105

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ БЕЗ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

4AT(H4SO)-106

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

H: ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ HOLD

УСЛОВИЕ ОПРЕДЕЛЕНИЯ:
• СИД не загорается при включенном переключателе HOLD.
• Цепь переключателя HOLD открыта или замкнута.

СИМПТОМ НЕПОЛАДКИ:
• Вторая передача не держится.
• Автомобиль не может трогаться со второй передачи в диапазонах "2", "3", "D".

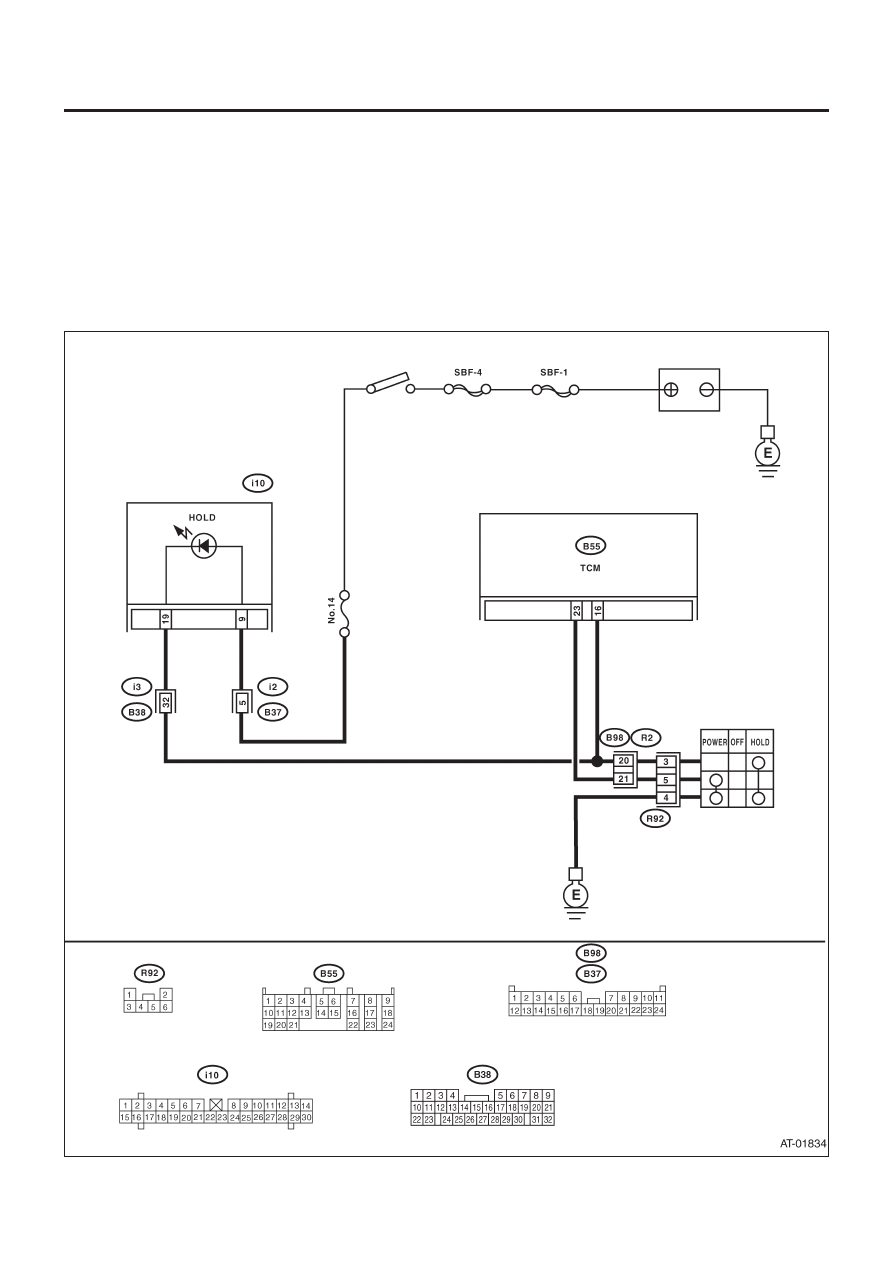

ДИАГРАММА ПРОВОДКИ:

• МОДЕЛЬ LHD

Комбинационный
прибор

Переключатель
зажигания

Переключатель
POWER и HOLD

Аккумулятор

ПРОЦЕДУРА ДИАГНОСТИКИ БЕЗ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

4AT(H4SO)-107

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

• МОДЕЛЬ RHD

Комбинационный
прибор

Переключатель
зажигания

Переключатель
POWER и HOLD

Аккумулятор
