Subaru Forester (2004 год). Руководство - часть 454

ПРОЦЕДУРА ДИАГНОСТИКИ БЕЗ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

4AT(H4SO)-88

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

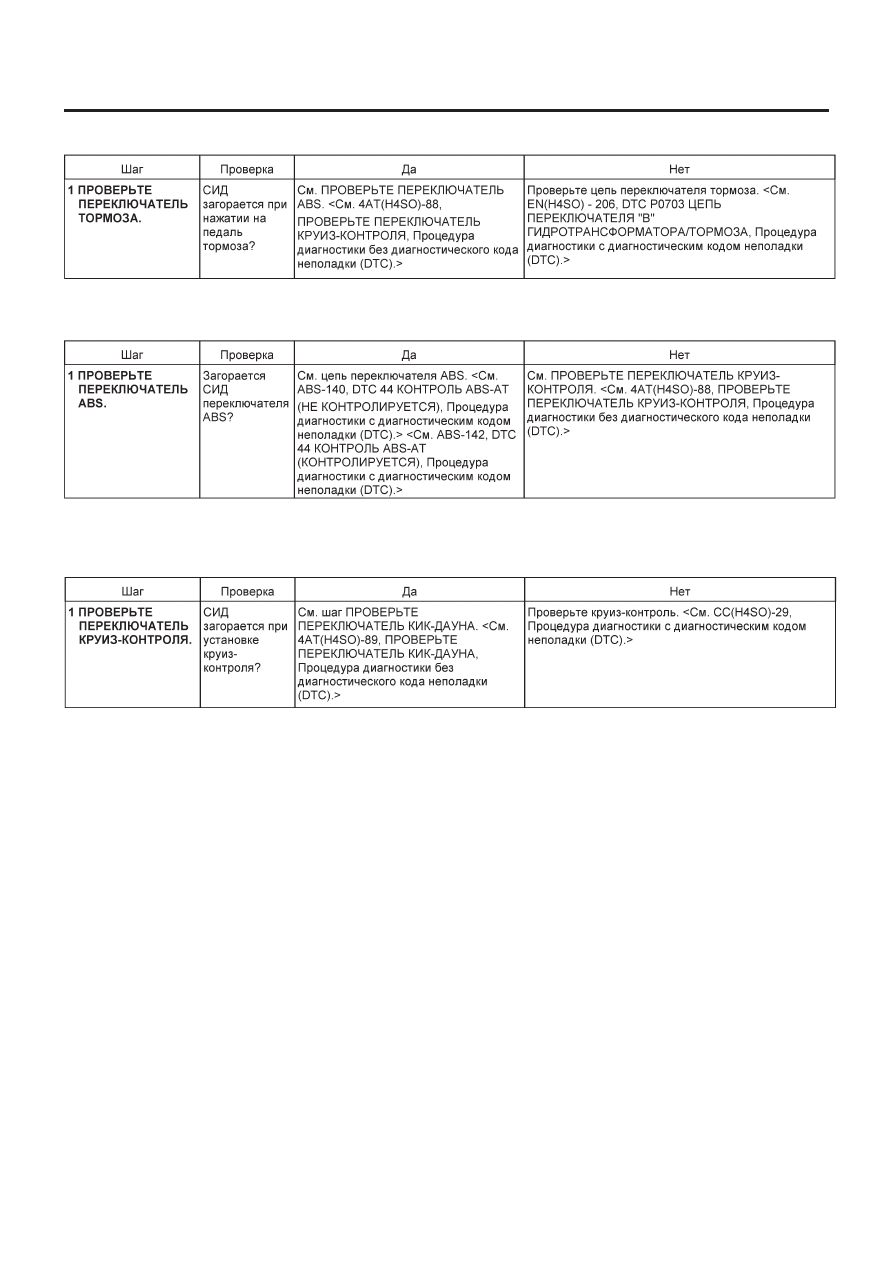

B: ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ТОРМОЗА

C: ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ABS

D: ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ КРУИЗ-КОНТРОЛЯ

ПРОЦЕДУРА ДИАГНОСТИКИ БЕЗ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

4AT(H4SO)-89

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

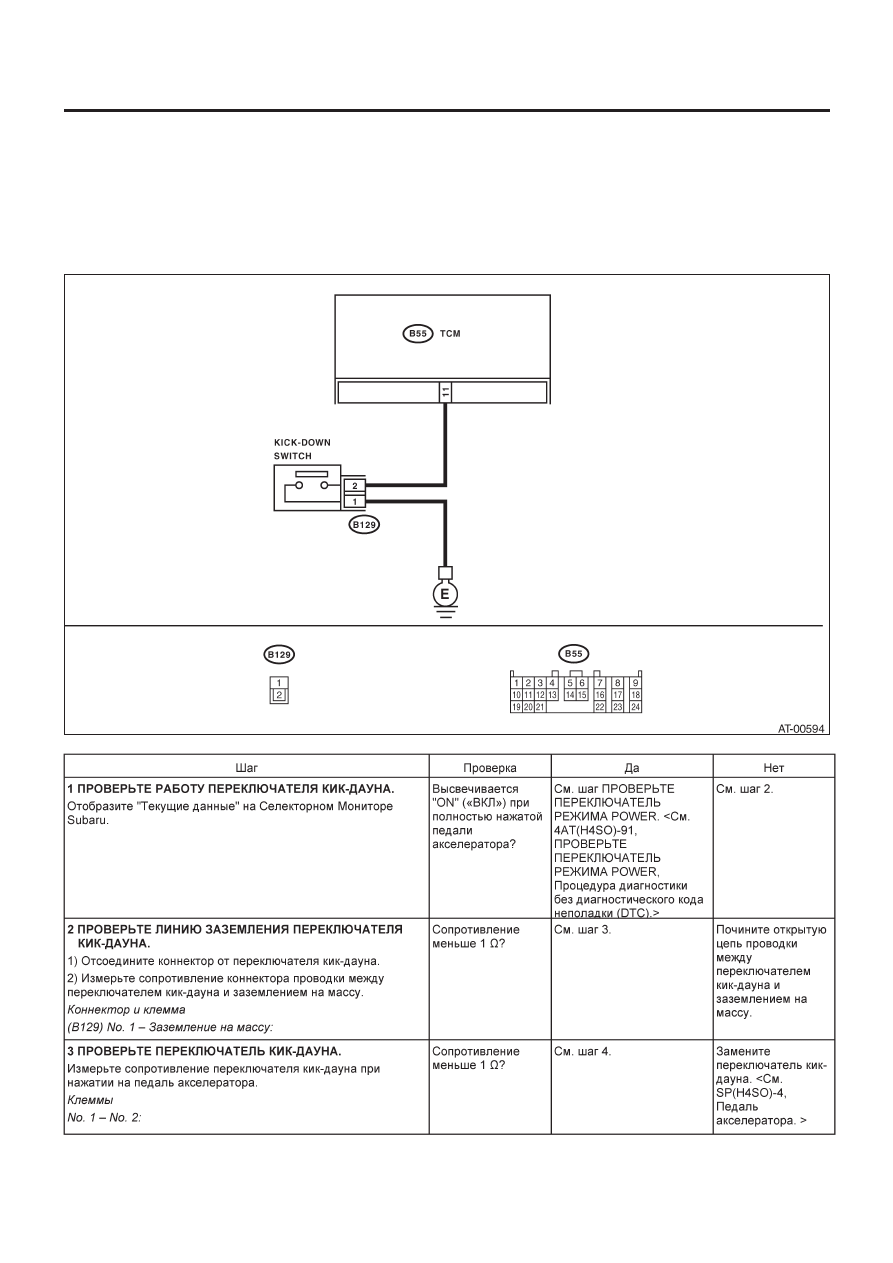

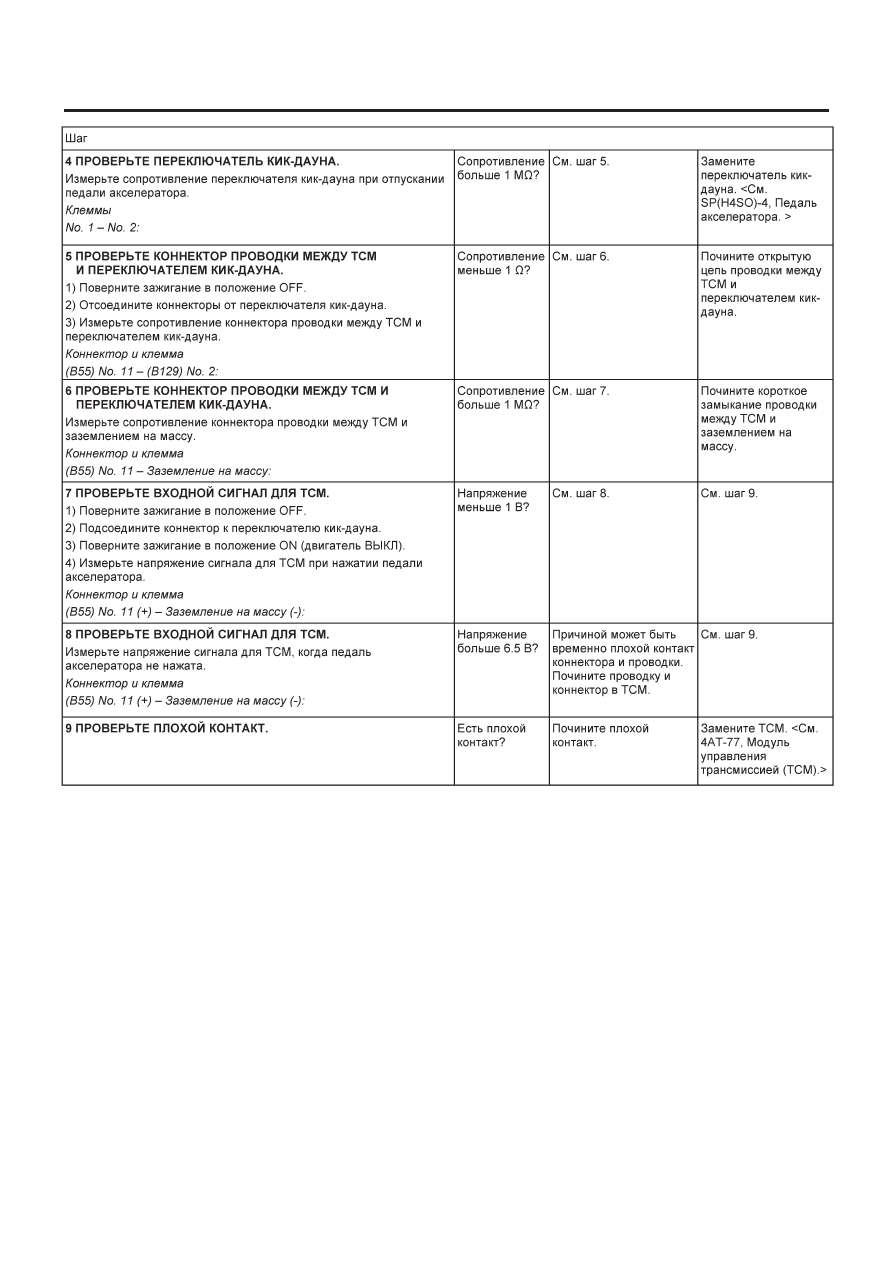

Е: ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ КИК-ДАУНА

УСЛОВИЕ ОПРЕДЕЛЕНИЯ:
Цепь переключателя кик-дауна открыта или замкнута.

СИМПТОМ НЕПОЛАДКИ:
Кик-дауна не происходит (при полностью открытом дросселе).

ДИАГРАММА ПРОВОДКИ:

ПРОЦЕДУРА ДИАГНОСТИКИ БЕЗ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

4AT(H4SO)-90

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ БЕЗ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

4AT(H4SO)-91

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

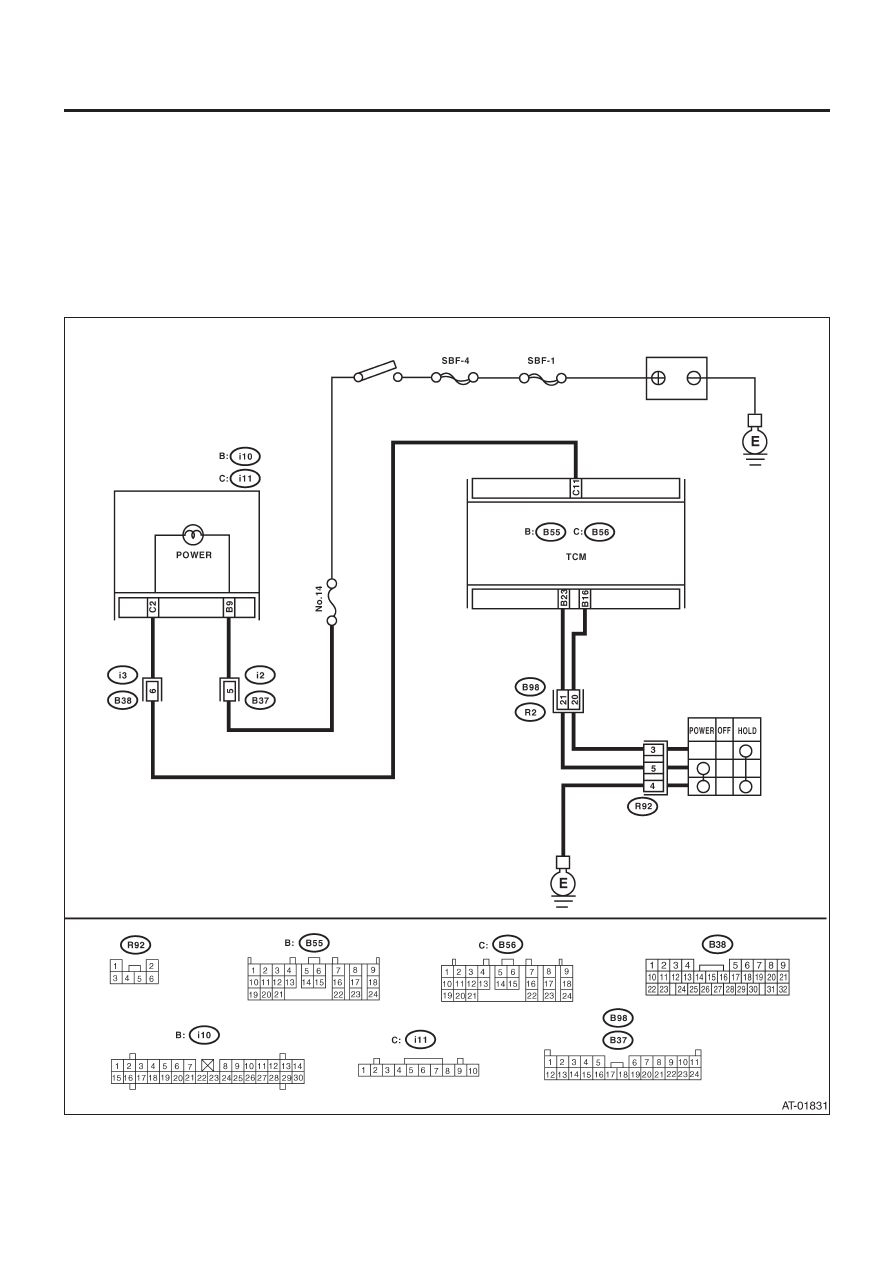

F:  ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ РЕЖИМА POWER

УСЛОВИЕ ОПРЕДЕЛЕНИЯ:
• СИД не загорается при включенном переключателе POWER.
• Цепь переключателя POWER открыта или замкнута.

СИМПТОМ НЕПОЛАДКИ:
Нет режима POWER.

ДИАГРАММА ПРОВОДКИ:

• МОДЕЛЬ LHD

Комбинационный
прибор

Переключатель
зажигания

Переключатель
POWER и HOLD

Аккумулятор
