Subaru Forester (2004 год). Руководство - часть 445

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

4AT(H4SO)-52

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

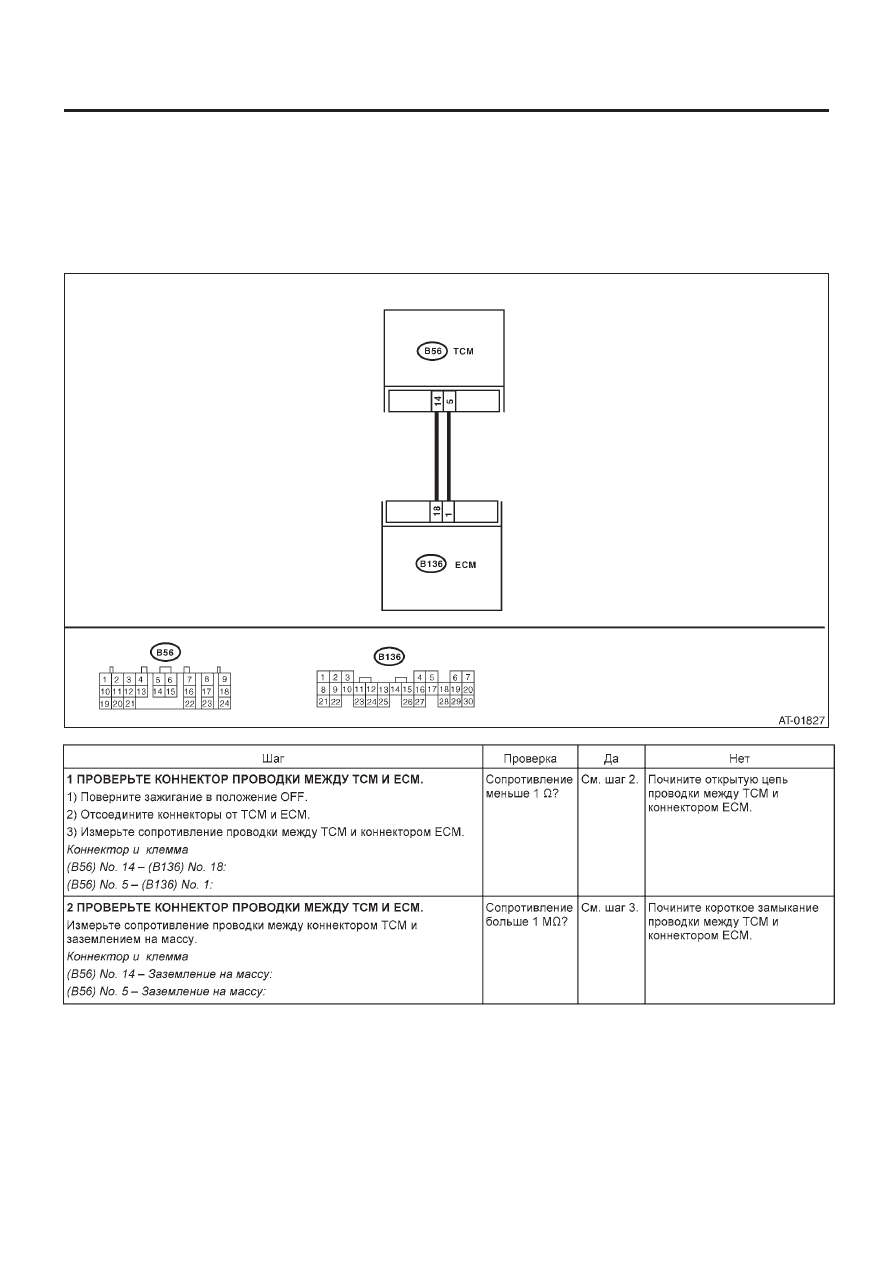

F: DTC 38 СИГНАЛ УПРАВЛЕНИЯ КРУТЯЩИМ МОМЕНТОМ

ДИАГНОЗ:
Цепь сигнала открыта или замкнута.

СИМПТОМ НЕПОЛАДКИ:
Чрезмерная встряска при переключении.

ДИАГРАМА ПРОВОДКИ:

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

4AT(H4SO)-53

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

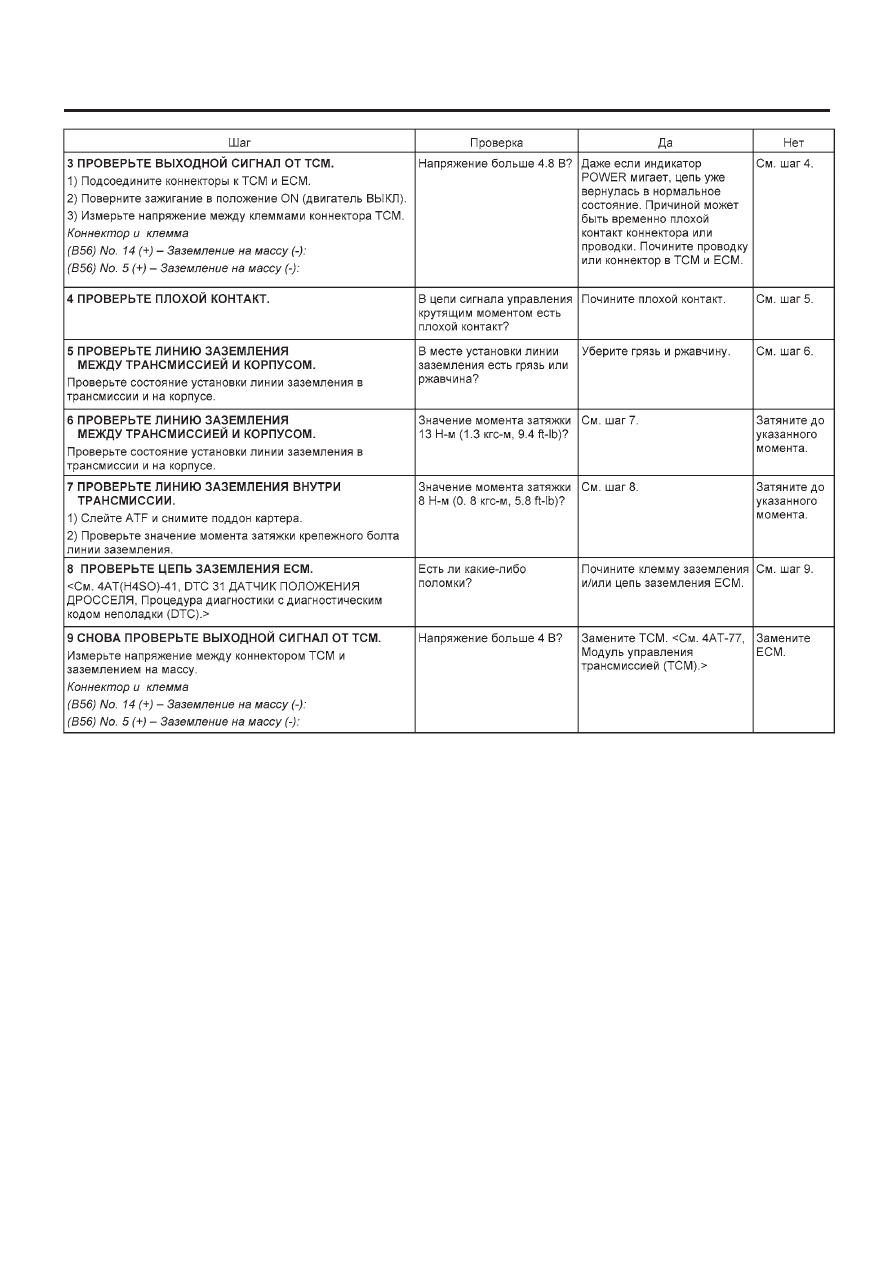

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

4AT(H4SO)-54

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

G:  DTC 45 СИГНАЛ ДАВЛЕНИЯ ВПУСКНОГО КОЛЛЕКТОРА (МОДЕЛЬ НЕ ТУРБО)

ДИАГНОЗ:
Цепь входного сигнала TCM от ECM открыта или замкнута.

СИМПТОМ НЕПОЛАДКИ:
Чрезмерная встряска при переключении.

ДИАГРАММА ПРОВОДКИ:

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

4AT(H4SO)-55

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)
