Subaru Forester (2004 год). Руководство - часть 442

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

4AT(H4SO)-40

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

4AT(H4SO)-41

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

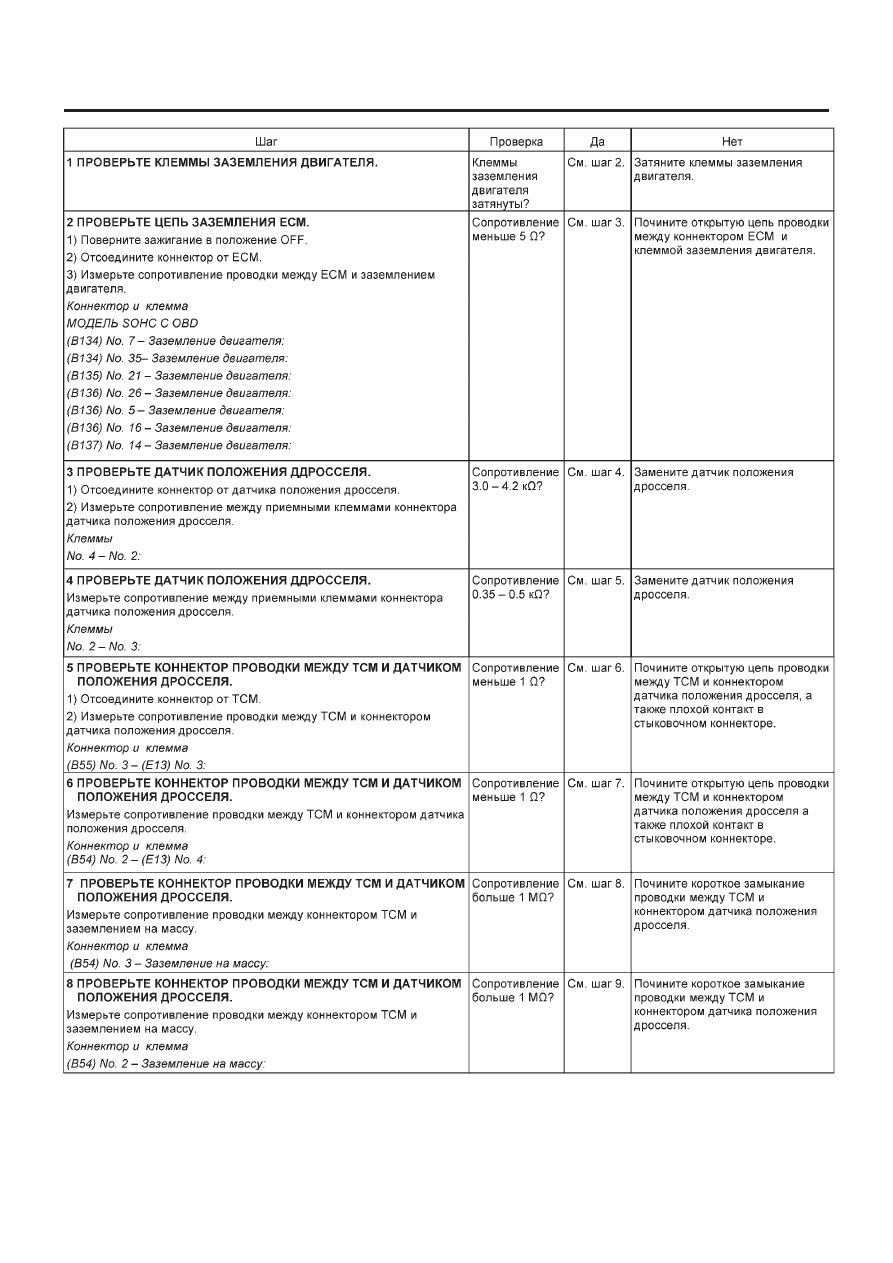

С:  DTC 31 ДАТЧИК ПОЛОЖЕНИЯ ДРОССЕЛЯ

ДИАГНОЗ:
Цепь входного сигнала датчика положения дросселя открыта или замкнута.

СИМПТОМ НЕПОЛАДКИ:
• Точка переключения слишком высокая или слишком низкая.
• Чрезмерная встряска при переключении.
• Чрезмерное «торможение» на острых углах.

ДИАГРАММА ПРОВОДКИ:

Коннектор защиты

и соединения

заземления датчика

Датчик положения

дросселя

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

4AT(H4SO)-42

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

4AT(H4SO)-43

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)
