ГЛАВНЫЙ КОРПУС AT

4АТ-136

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

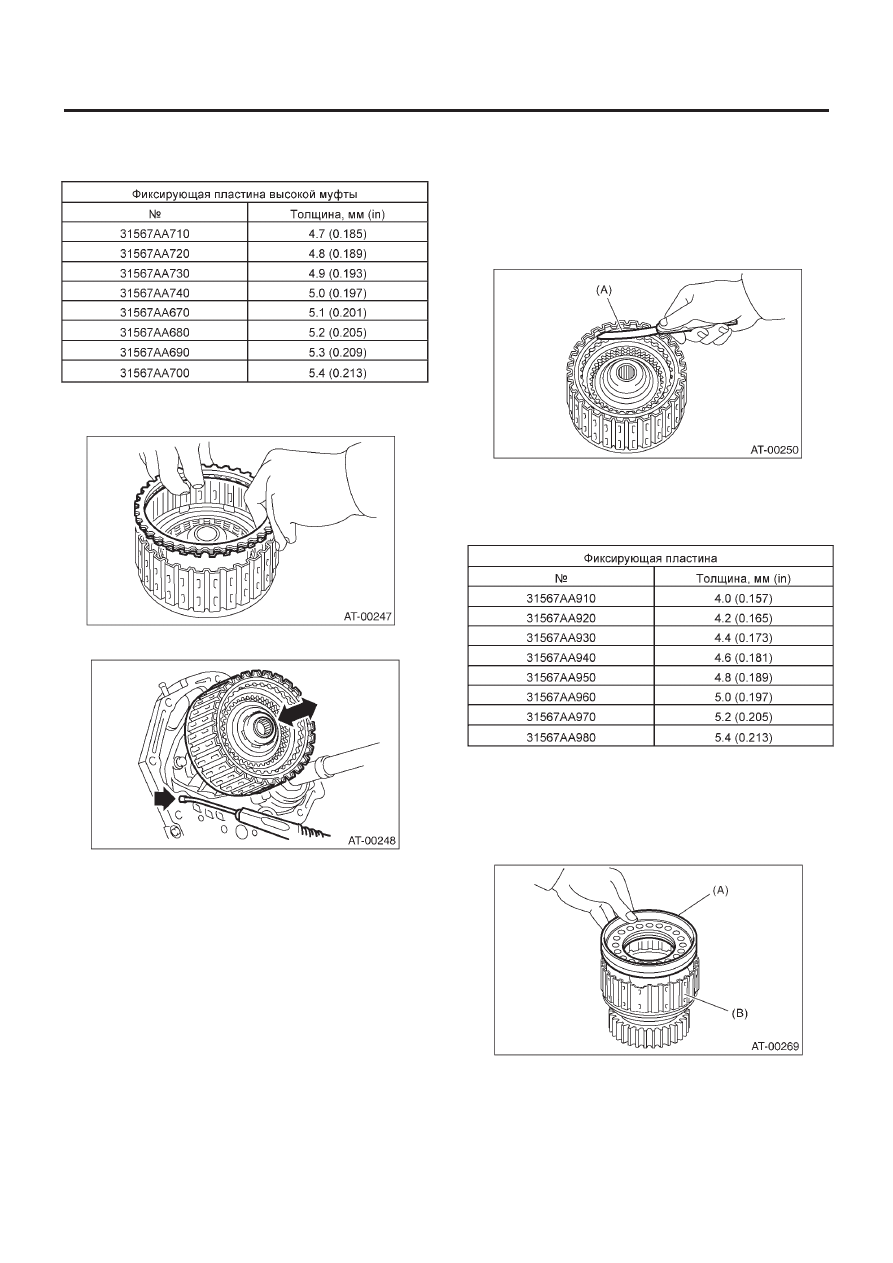

Если превышается указанный предельный допуск, выберите
подходящую фиксирующую пластину.
Фиксирующая пластина высокой муфты

12) Установите ведомый диск, ведущий диск, фиксирующую
пластину и обжимочное кольцо.

13) Направьте прерывистый сжатый воздух для проверки работы.

14) Измерьте зазор между фиксирующей пластиной и обжи-
мочным кольцом (реверсивная муфта). В это время не нажи-
майте на фиксирующую пластину.

Начальный стандарт:

0.5 – 0.8 мм (0.020 – 0.031 in)

Предельная толщина:

1.2  мм (0.047 in)

(А) Измеритель толщины

Если превышается указанный предельный допуск, выберите
подходящую фиксирующую пластину.
Фиксирующая пластина

2. ПЛАНЕТАРНАЯ ПЕРЕДАЧА И НИЗКАЯ МУФТА

1) Установите вытяжное кольцо на поршень низкой муфты.
2) Установите поршень низкой муфты на барабан низкой
муфты.

(A) Поршень низкой муфты
(B) Барабан низкой муфты

ГЛАВНЫЙ КОРПУС AT

4АТ-137

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

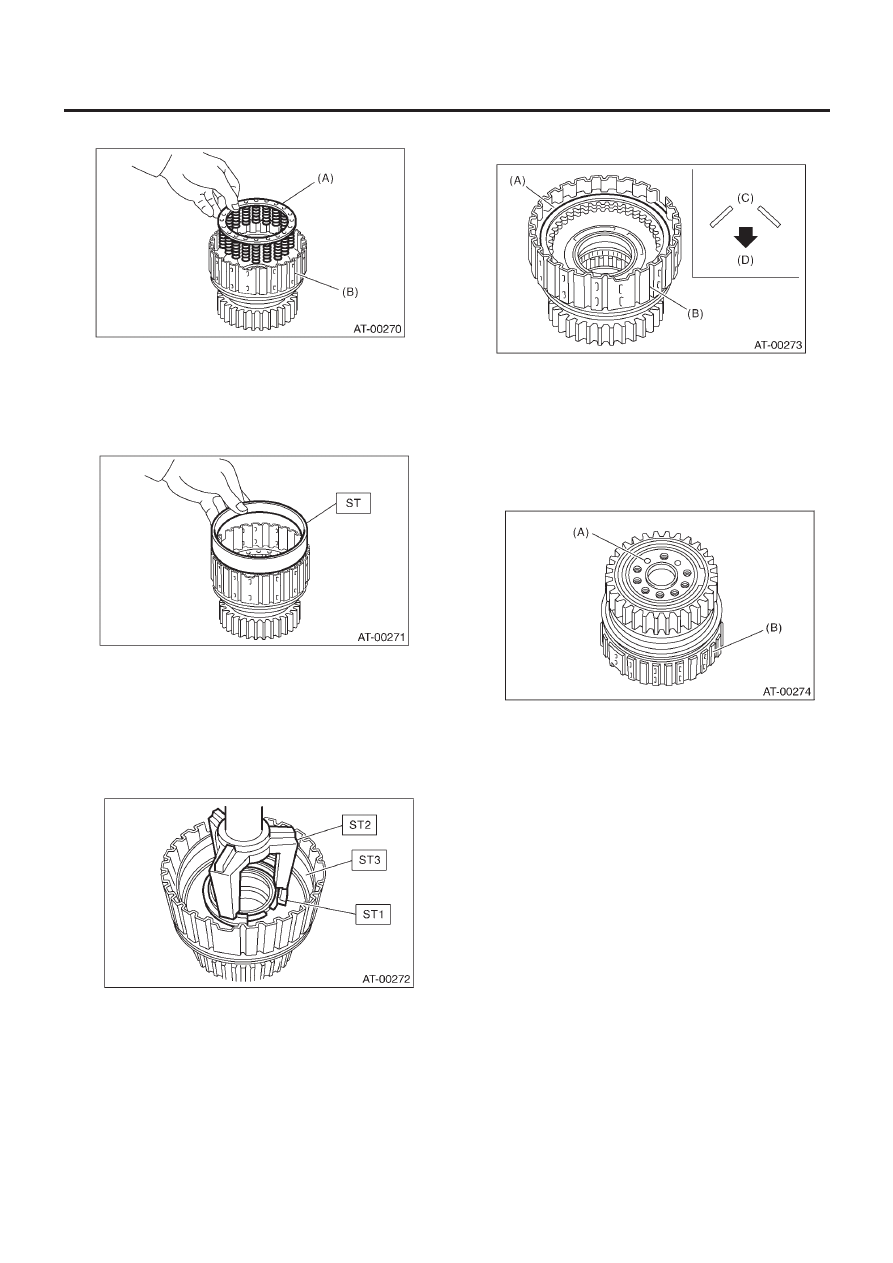

3) Установите пружинный фиксатор на поршень низкой муфты.

(A) Пружинный фиксатор
(B) Барабан низкой муфты

4) Установите ST на барабан низкой муфты.

ST

498437100

НАПРАВЛЯЮЩАЯ ПОРШНЯ
НИЗКОЙ МУФТЫ

5) Установите крышку на поршень с помощью пресса, ис-
пользуя ST1 и ST2, и поставьте обжимочное кольцо. Во время
установки следите за тем, чтобы уплотнитель крышки не сло-
жился.

ST1

498627100

ПОДКЛАДКА

ST2

398673600

КОМПРЕССОР

ST3

498437100

НАПРАВЛЯЮЩАЯ ПОРШНЯ
НИЗКОЙ МУФТЫ

6) Установите тарельчатый диск, ведомый диск и фиксирую-
щую пластину и закрепите с помощью обжимочного кольца.

(A) Обжимочное кольцо
(B) Барабан низкой муфты
(C) Тарельчатый диск
(D) Сторона поршня низкой муфты

7) Проверьте работу низкой муфты.

(1) Снимите одностороннюю муфту. <См. 4AT-123, ДЕ-

МОНТАЖ, Главный корпус трансмиссии AT.>

(2) Установите внутреннее кольцо односторонней муфты и

подведите сжатый воздух для проверки.

(A) Сжатый воздух
(B) Барабан низкой муфты

ГЛАВНЫЙ КОРПУС AT

4АТ-138

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

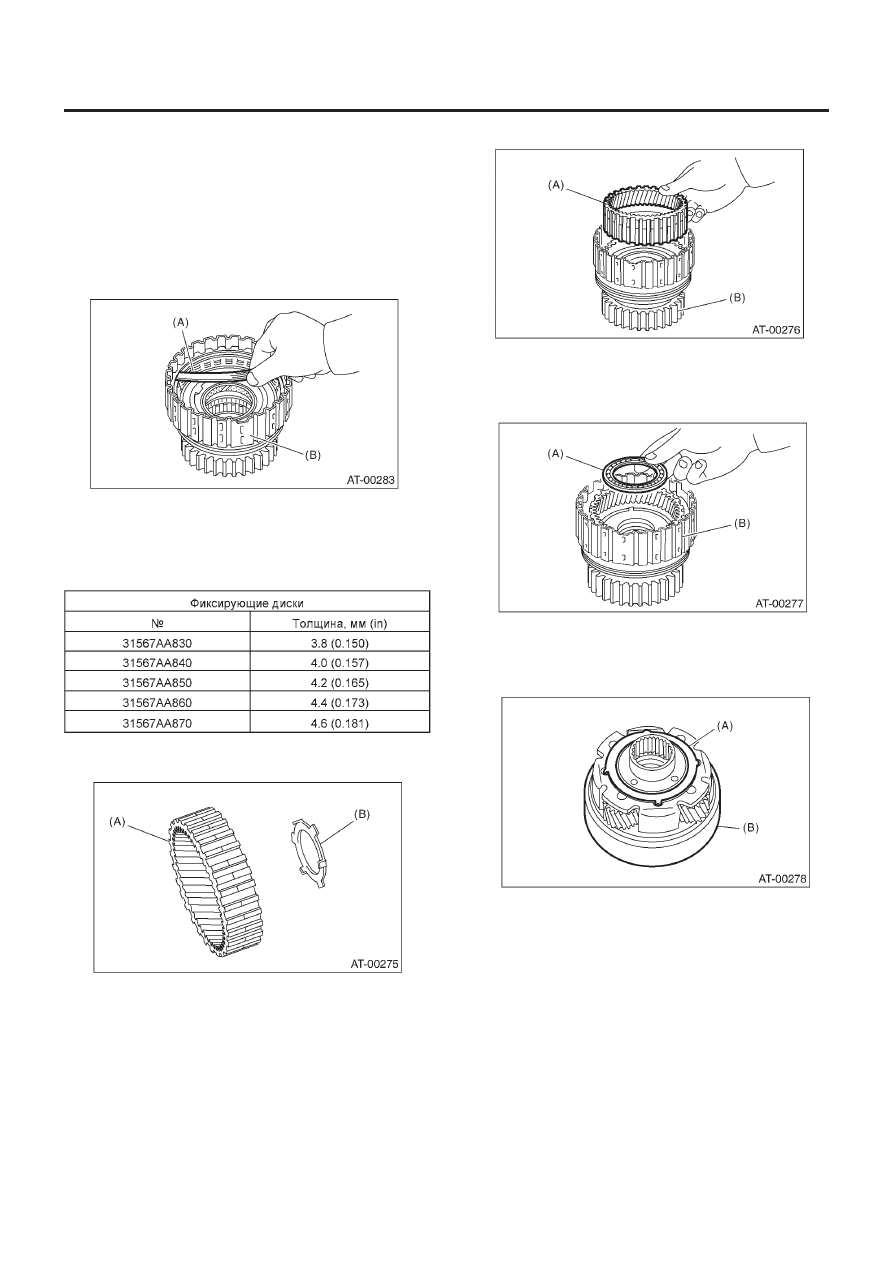

8) Проверка зазора низкой муфты.

(1)  Поместите прокладки одинаковой толщины по обеим сто-

ронам во избежание наклона фиксирующей пластины.

(2)  Проверьте зазор между фиксирующей пластиной и ра-

ботой низкой муфты.

Начальный стандарт:

0.7–1.1 мм (0.028 – 0.043 in)

Предельная толщина:

1.6 мм (0.063 in)

(A) Измеритель толщины
(B) Барабан низкой муфты

Если зазор превышает указанный диапазон, выберите подхо-
дящую фиксирующую пластину, чтобы  получить стандартный
зазор.

9) Установите шайбу на заднее зубчатое колесо внутреннего
зацепления.

(A) Заднее зубчатое колесо
(B) Шайба

10) Установите заднее зубчатое колесо внутреннего зацепления.

(A) Заднее зубчатое колесо
(B) Барабан низкой муфты

11) Установите упорный игольчатый подшипник в правильном
направлении.

(A) Упорный игольчатый подшипник
(B) Барабан низкой муфты

12) Установите шайбу, выравнивая выступ шайбы и отверстия
в заднем планетарном приводе.

(А) Шайба
(В) Задний планетарный привод

ГЛАВНЫЙ КОРПУС AT

4АТ-139

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

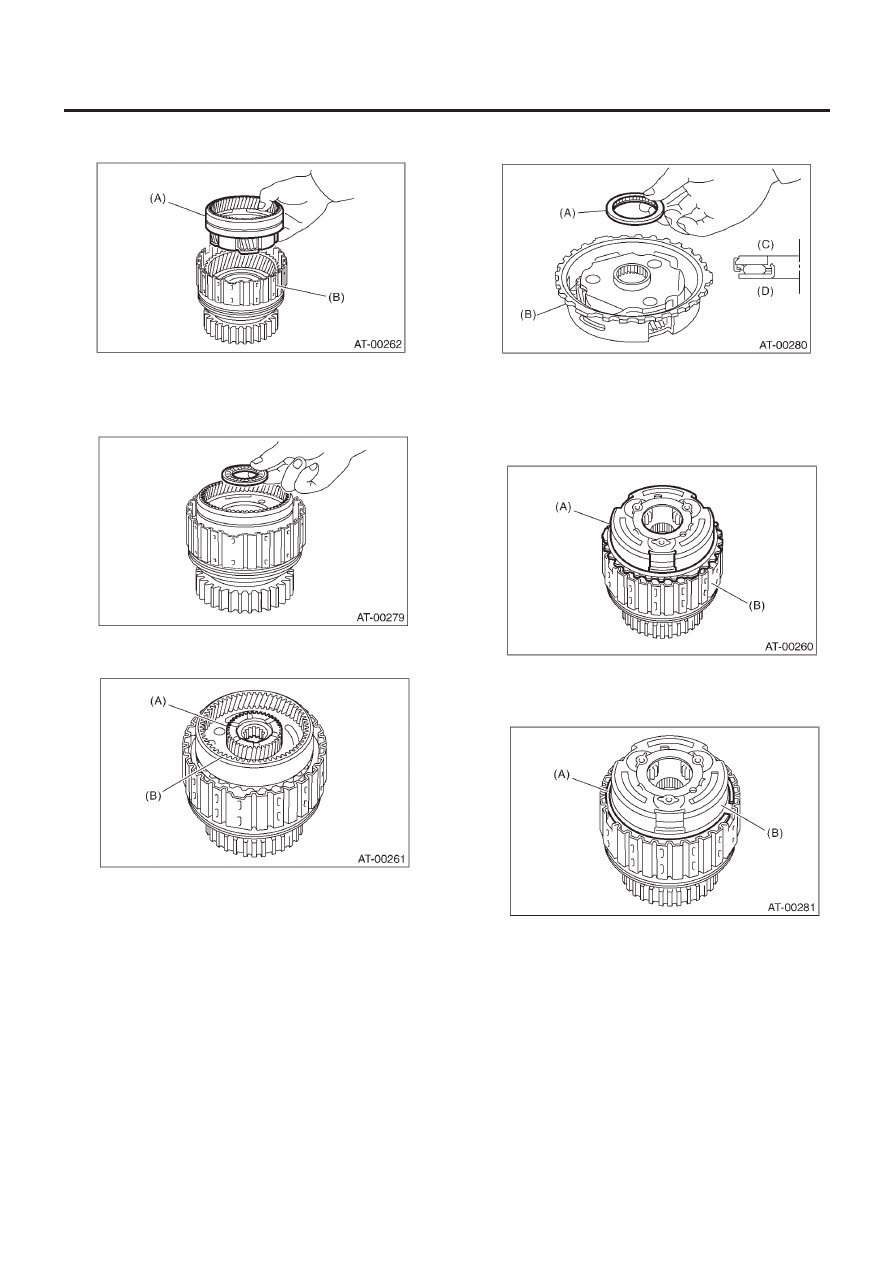

13) Установите задний планетарный привод на барабан низ-
кой муфты.

(А) Задний планетарный привод
(В) Барабан низкой муфты

14) Установите упорный игольчатый подшипник в правильном
направлении.

15) Установите заднее солнечное колесо в правильном на-
правлении.

(А) Заднее солнечное колесо
(В) Задний планетарный привод

16) Установите упорный игольчатый подшипник в правильном
направлении.

(A) Упорный игольчатый подшипник
(B) Передний планетарный привод
(C) Сторона заднего солнечного колеса
(D) Сторона переднего планетарного привода

17) Установите передний планетарный привод на барабан
низкой муфты.

(А) Передний планетарный привод
(В) Барабан низкой муфты

18) Установите обжимочное кольцо на барабан низкой муфты.

(А) Обжимочное кольцо
(В) Передний планетарный привод
