ОБЩЕЕ ОПИСАНИЕ

CS-2

СИСТЕМА УПРАВЛЕНИЯ

1. Общее описание

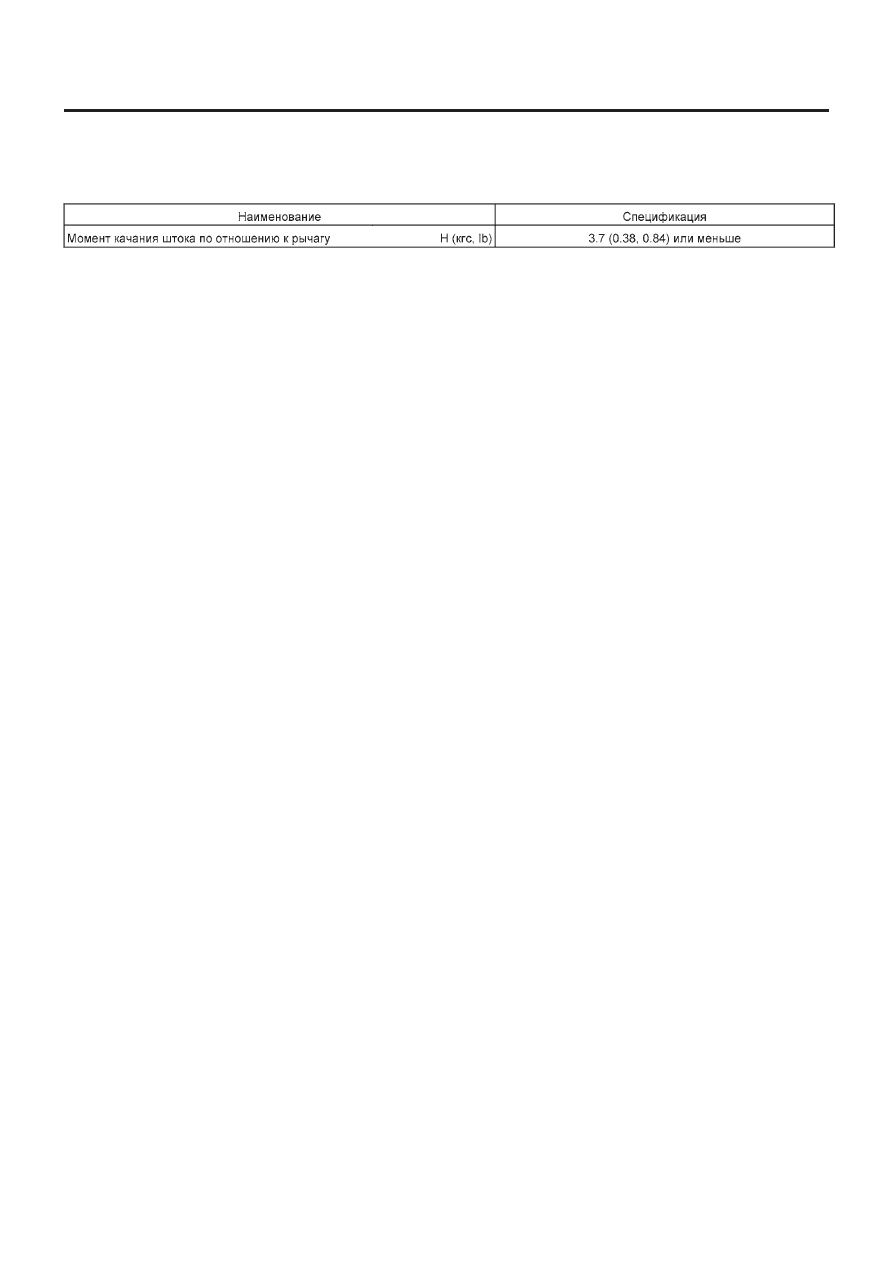

A: СПЕЦИФИКАЦИИ

ОБЩЕЕ ОПИСАНИЕ

CS-3

СИСТЕМА УПРАВЛЕНИЯ

B: КОМПОНЕНТ

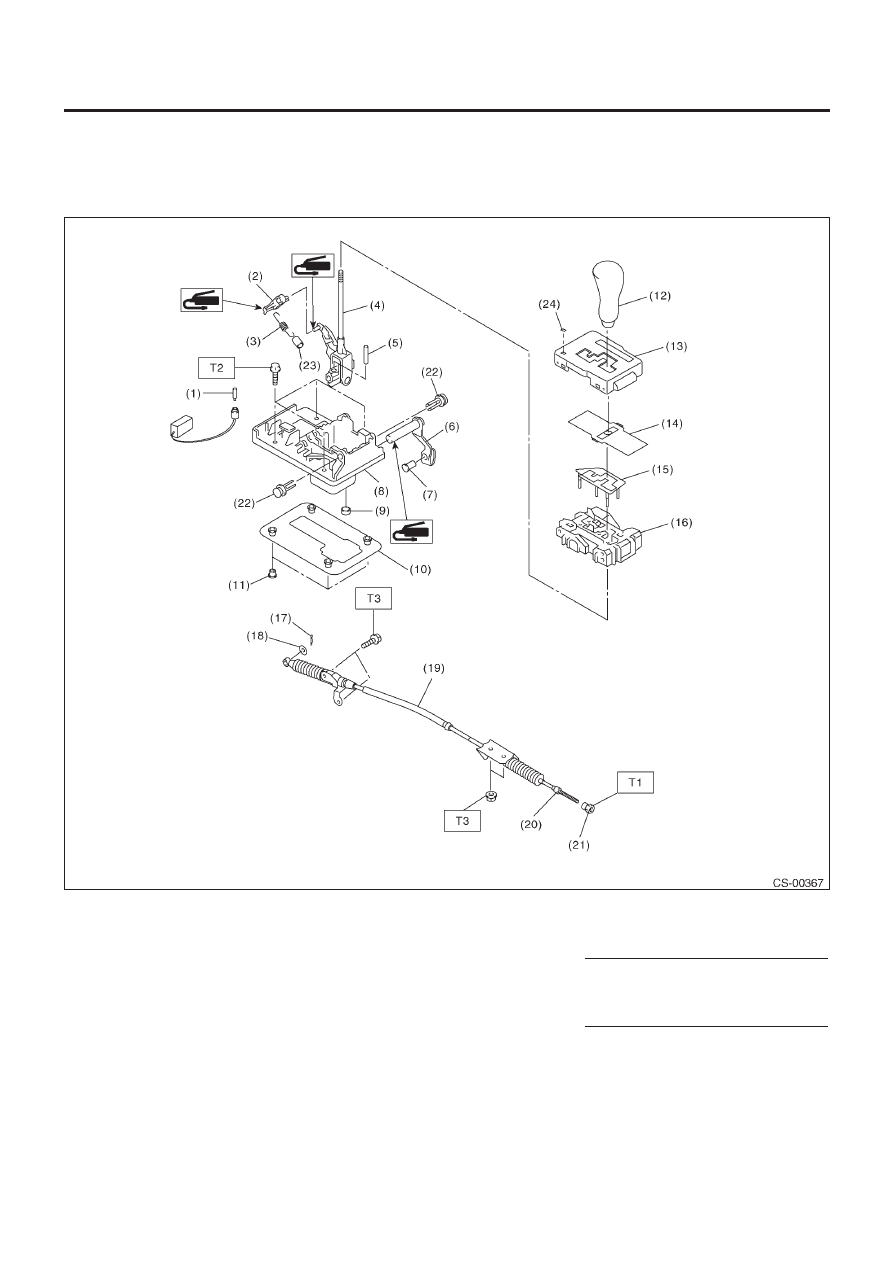

1. РУЧКА СЕЛЕКТОРА AT

• МОДЕЛЬ НЕ ТУРБО

(1) Лампа
(2) Рычаг фиксатора
(3) Пружина фиксатора
(4) Устройство ручки селектора
(5) Пружинный фиксатор
(6) Устройство рычага
(7) Втулка
(8) Плита
(9) Втулка
(10) Уплотнитель

(11) Расширитель
(12) Ручка
(13) Крышка индикатора
(14) Штора
(15) Подушка
(16) Направляющая пластина
(17) Обжимочный фиксатор
(18) Шайба
(19) Трос селектора
(20) Регулировочная гайка В

(21) Регулировочная гайка A
(22) Зажим
(23) Трубка
(24) Крышка

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:    7.5 (0.76, 5.5)
T2:     13 (1.3, 9.4)
T3:     18 (1.8, 13.0)

ОБЩЕЕ ОПИСАНИЕ

CS-4

СИСТЕМА УПРАВЛЕНИЯ

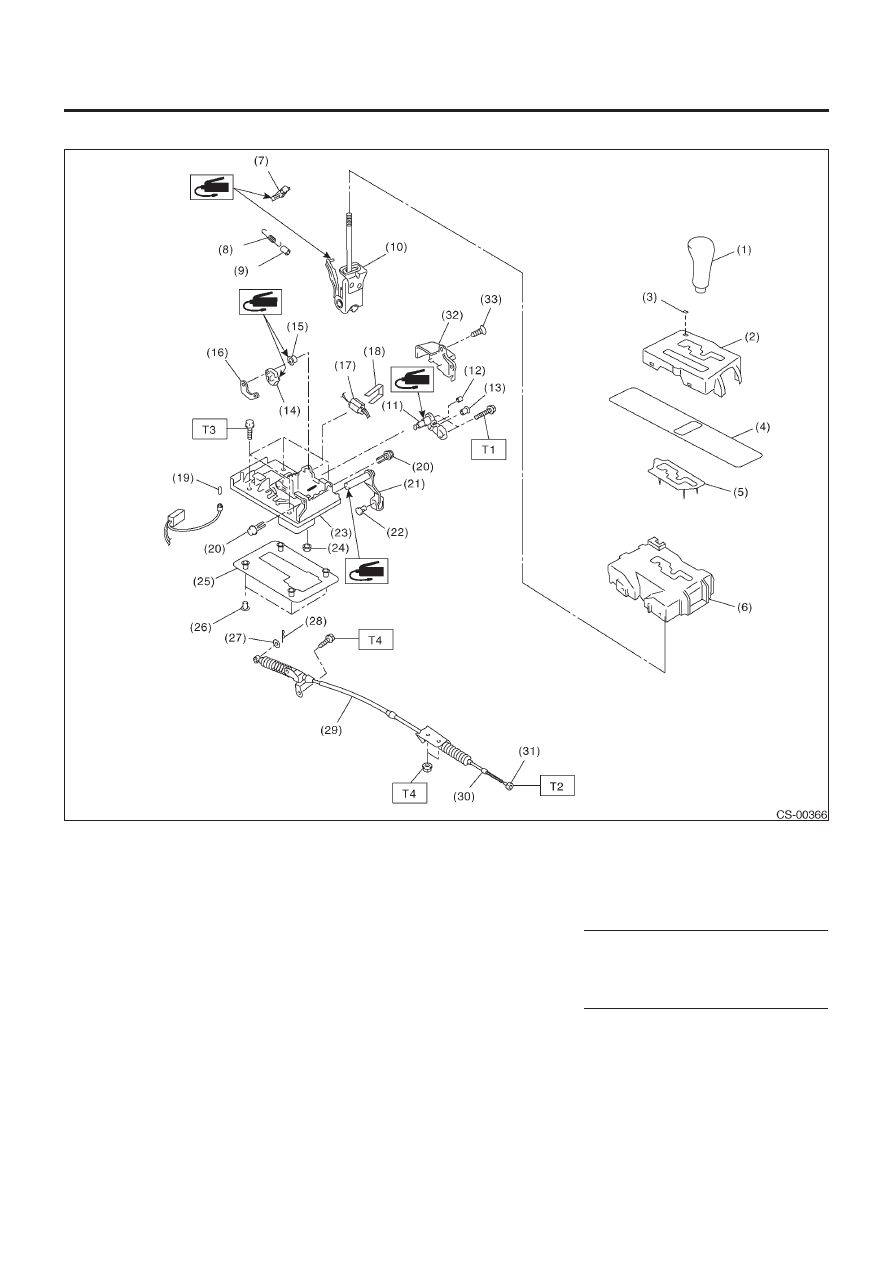

• МОДЕЛЬ ТУРБО

(1) Ручка
(2) Крышка индикатора
(3) Крышка
(4) Штора
(5) Подушка
(6) Направляющая пластина
(7) Рычаг фиксатора
(8) Пружина фиксатора
(9) Трубка
(10) Устройство ручки селектора
(11) Запорная пластина В
(12) Втулка
(13) Втулка

(14) Запорная пластина А
(15) Втулка
(16) Запорная пластина С
(17) Блокировочный соленоид N-R
(18) Зажим
(19) Лампа
(20) Зажим
(21) Устройство рычага
(22) Втулка
(23) Плита
(24) Втулка
(25) Уплотнитель
(26) Расширитель

(27) Шайба
(28) Обжимочный фиксатор
(29) Трос селектора
(30) Регулировочная гайка В
(31) Регулировочная гайка А
(32) Крышка
(33) Зажим

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:    2.0 (0.2, 1.4)
T2:    7.5 (0.76, 5.5)
T3:     13 (1.3, 9.4)
T4:     18 (1.8, 13.0)

ОБЩЕЕ ОПИСАНИЕ

CS-5

СИСТЕМА УПРАВЛЕНИЯ

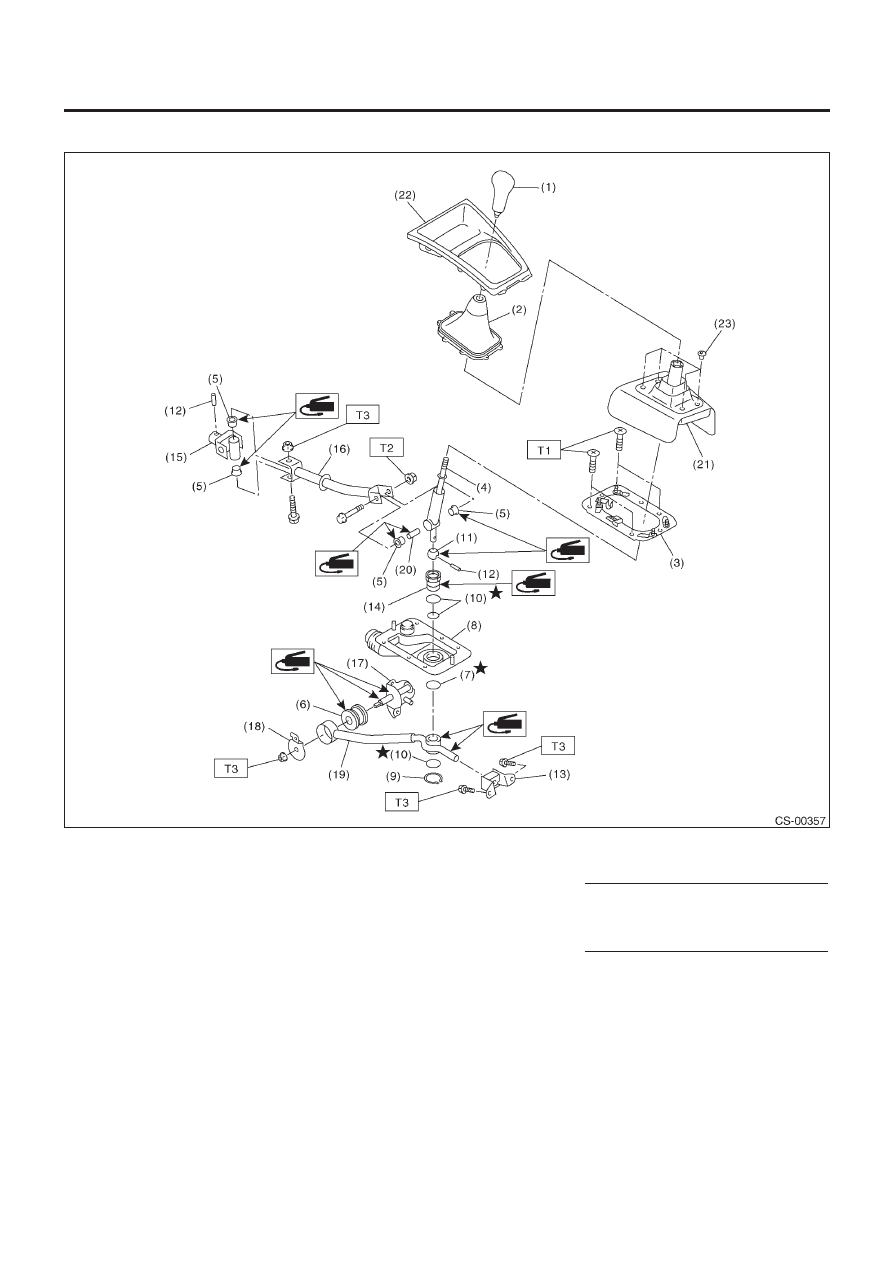

2. РЫЧАГ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ MT

(1) Набалдашник переключателя
(2) Чехол консоли
(3) Устройство пластины
(4) Рычаг переключения передач
(5) Втулка
(6) Втулка
(7) Стопорный провод
(8) Чехол
(9) Обжимочное кольцо
(10) Кольцевой уплотнитель

(11) Втулка A
(12) Пружинный фиксатор
(13) Резиновая подушка
(14) Втулка B
(15) Шарнир
(16) Шток
(17) Кронштейн
(18) Шайба
(19) Опора
(20) Расширитель

(21) Устройство чехла и изолятора
(22) Передняя крышка
(23) Зажим

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:    7.5 (0.76, 5.5)
T2:     12 (1.2, 8.7)
T3:     18 (1.8, 13.0)
