Subaru Forester (2004 год). Руководство - часть 323

ПЕДАЛЬ АКСЕЛЕРАТОРА

SP(H4DOTC 2.5)-4

СИСТЕМА КОНТРОЛЯ СКОРОСТИ

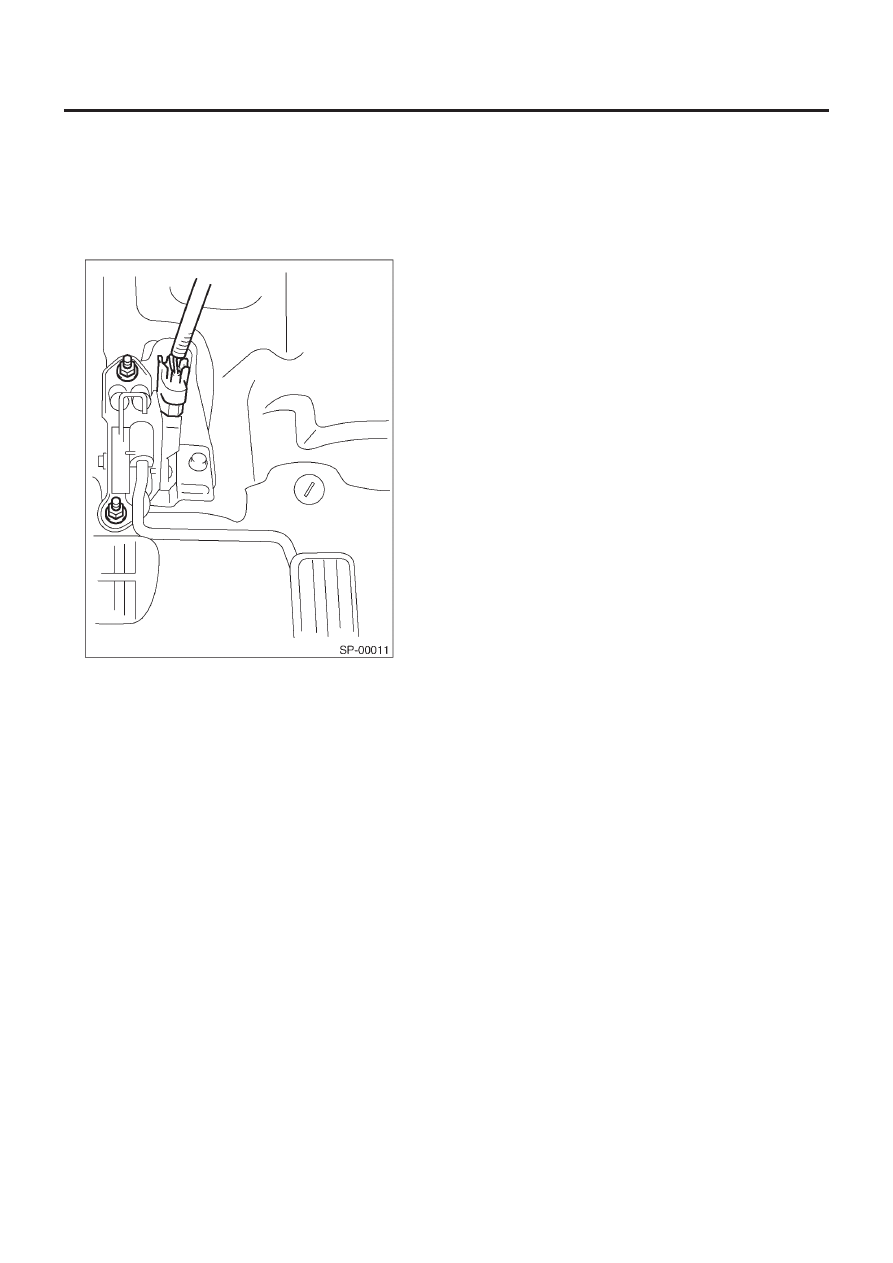

2. Педаль акселератора

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Отсоедините коннектор.
3) Снимите гайки, крепящие устройство педали акселератора.

В: УСТАНОВКА

Установите в обратном порядке.

Момент затяжки:

18 Н•м (1.8 кгс-м, 13.0 ft-lb)

С: РАЗБОРКА

ПРИМЕЧАНИЕ:
Педаль акселератора для модели 2.5 L не подлежит разборке.

1.  Общее описание  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

ЗАЖИГАНИЕ

Стр.

IG(H4DOTC 2.5)

ОБЩЕЕ ОПИСАНИЕ

IG(H4DOTC 2.5)-2

ЗАЖИГАНИЕ

1. Общее описание

А: СПЕЦИФИКАЦИИ

Спецификации для модели 2.5 L включены в раздел
IG(H4DOTC). См. IG(H4DOTC)-2, Общее описание.

1.  Общее описание  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

СИСТЕМА ЗАПУСКА/ЗАРЯДКИ

Стр.

SC(H4DOTC 2.5)
