ТОПЛИВНЫЙ НАСОС

FU(H4DOTC 2.5)-52

ВПРЫСК ТОПЛИВА (ТОПЛИВНАЯ СИСТЕМА)

24. Топливный насос

A:  ДЕМОНТАЖ

ПРЕДОСТЕРЕЖЕНИЕ
• Расположите знаки «Не зажигать огня» вокруг места
проведения работ.
• Следите за тем, чтобы не проливать топливо

ПРИМЕЧАНИЕ:
Узел топливного насоса состоит из топливного насоса и дат-
чика уровня топлива.

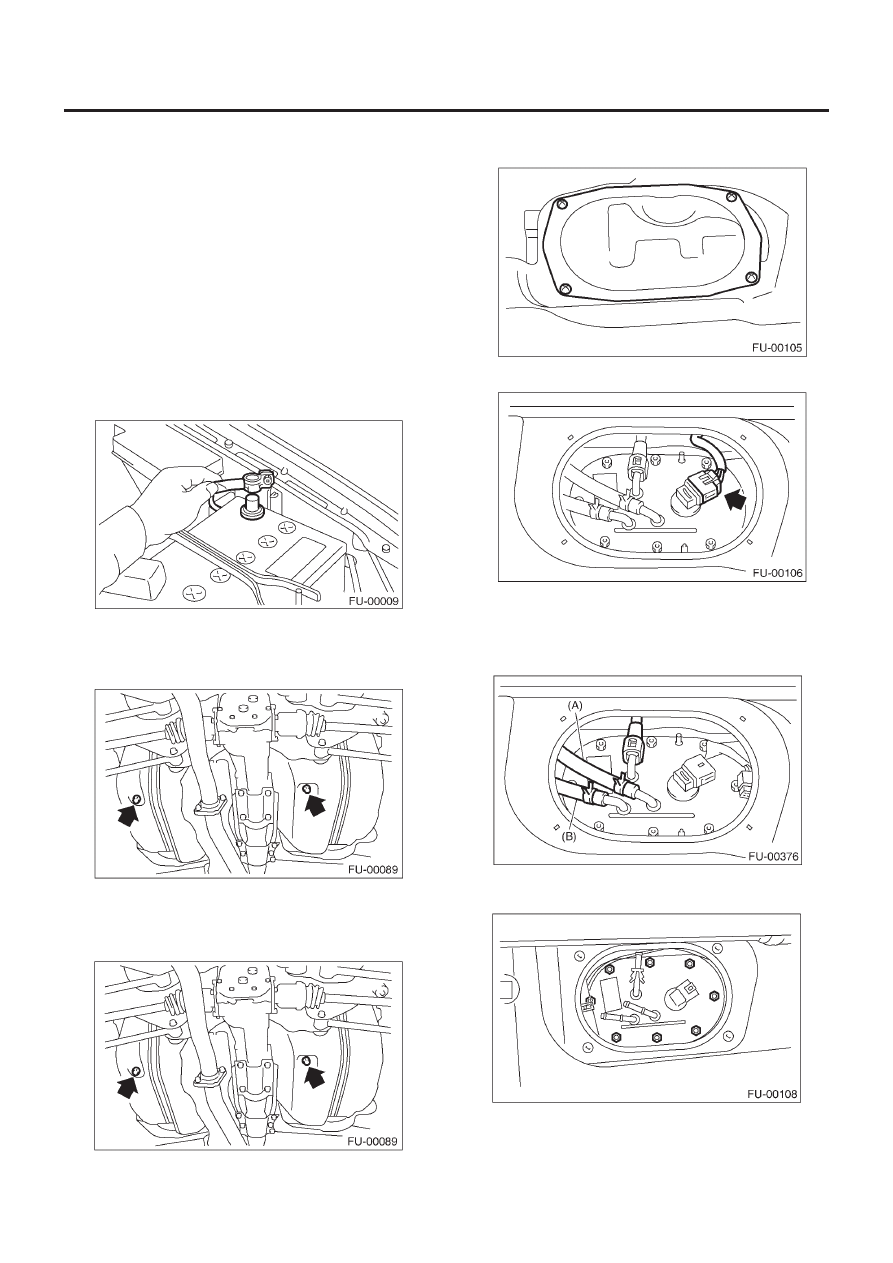

1) Ослабьте давление топлива. <См. FU(H4DOTC 2.5)-45, ОС-
ЛАБЛЕНИЕ ДАВЛЕНИЯ ТОПЛИВА, ОПЕРАЦИЯ, Топливо.>
2) Откройте дверцу заливной горловины топлива и удалите
крышку заливной горловины топлива.
3) Отсоедините кабель заземления от аккумулятора.

4) Поднимите автомобиль.
5) Слейте топливо из топливного бака. Установите емкость
под автомобилем, затем удалите сливную заглушку из топ-
ливного бака.

6) Затяните сливную заглушку топлива.

Момент затяжки:

26 Н•м (2.7 кгс-м, 19.2 ft-lb)

7) Поднимите заднее сиденье, затем поднимите коврик.
8) Снимите крышку люка.

9) Отсоедините коннектор от топливного насоса.

10) Отсоедините быстрый коннектор, затем отсоедините
шланг подачи топлива. <См. FU(H4DOTC 2.5)-60, Линии пода-
чи, возврата и испарения топлива.>
11) Передвиньте зажим, затем отсоедините шланг возврата
топлива (A) и шланг струйного насоса (B).

12) Снимите гайки, фиксирующие устройство топливного на-
соса на топливном баке.

13) Снимите устройство топливного насоса с топливного бака.

ОБЩЕЕ ОПИСАНИЕ

FU(H4DOTC 2.5)-53

ВПРЫСК ТОПЛИВА (ТОПЛИВНАЯ СИСТЕМА)

B:  УСТАНОВКА

Установите в обратном порядке. Произведите следующие
действия:

ПРИМЕЧАНИЕ:
Замените прокладки на новые.

(1) Перед установкой убедитесь в том, что уплотнительная

часть свободна от топлива и инородных частиц.

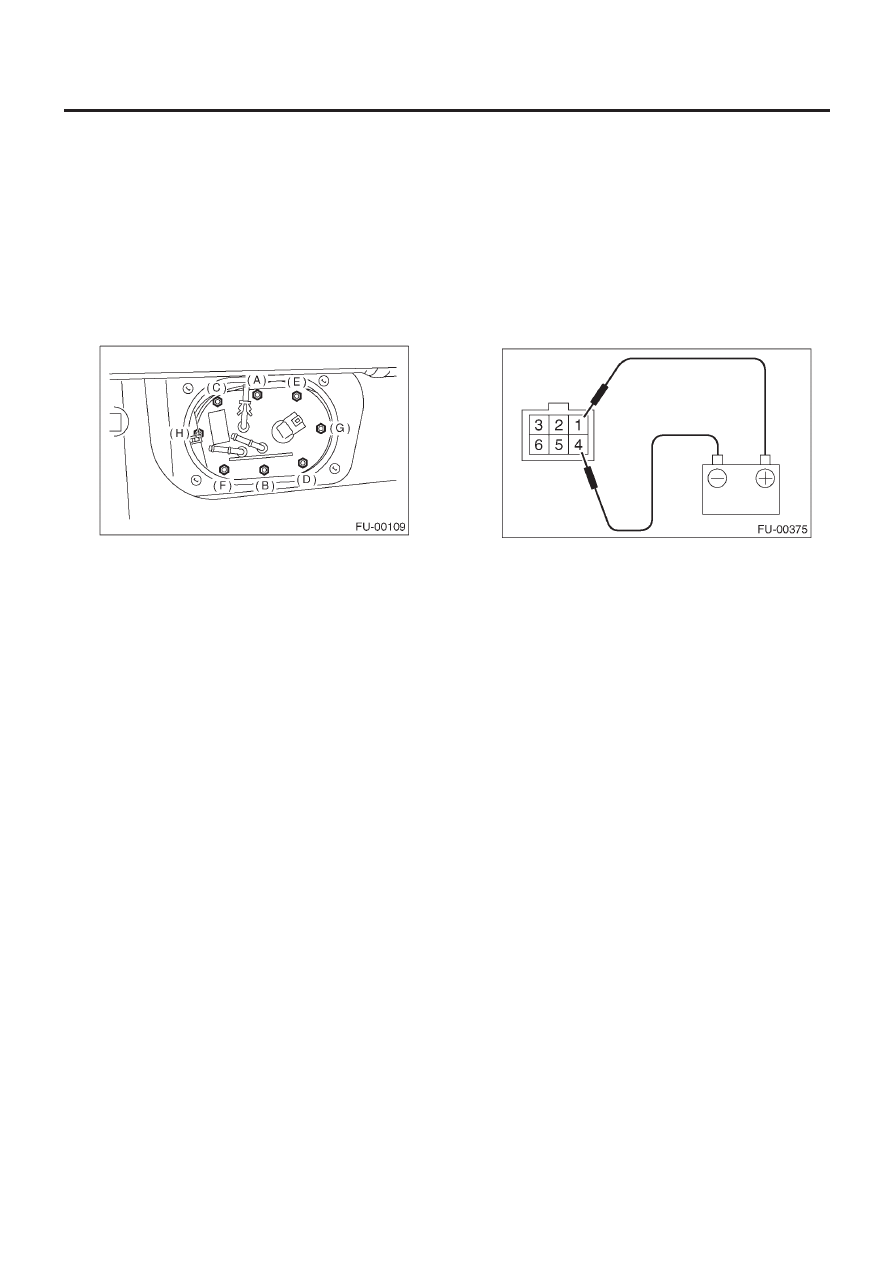

(2) Затяните гайки с указанным усилием в алфавитном по-

рядке, как указано на рисунке.

Момент затяжки:

4.4 Н•м (0.45 кгс-м, 3.3 ft-lb)

C: ОСМОТР

Подсоедините ведущую проводку к клемме коннектора топ-
ливного насоса, затем подайте питание от аккумулятора, что-
бы проверить, что насос работает.

ПРЕДУПРЕЖДЕНИЕ:
• Полностью вытрите остатки топлива.
• Держите аккумулятор как можно дальше от топливно-
го насоса.
• Обязательно включайте (ON) и выключайте (OFF) пита-
ние аккумулятора на стороне аккумулятора.
• Не запускайте топливный насос на длительное время
без нагрузки.

ДАТЧИК УРОВНЯ ТОПЛИВА

FU(H4DOTC 2.5)-54

ВПРЫСК ТОПЛИВА (ТОПЛИВНАЯ СИСТЕМА)

25. Датчик уровня топлива

A:  ДЕМОНТАЖ

ПРЕДУПРЕЖДЕНИЕ:
• Расположите знаки «Не зажигать огня» вокруг места
проведения работ.
• Следите за тем, чтобы не проливать топливо.

ПРИМЕЧАНИЕ:
Датчик уровня топлива встроен в узел топливного насоса.

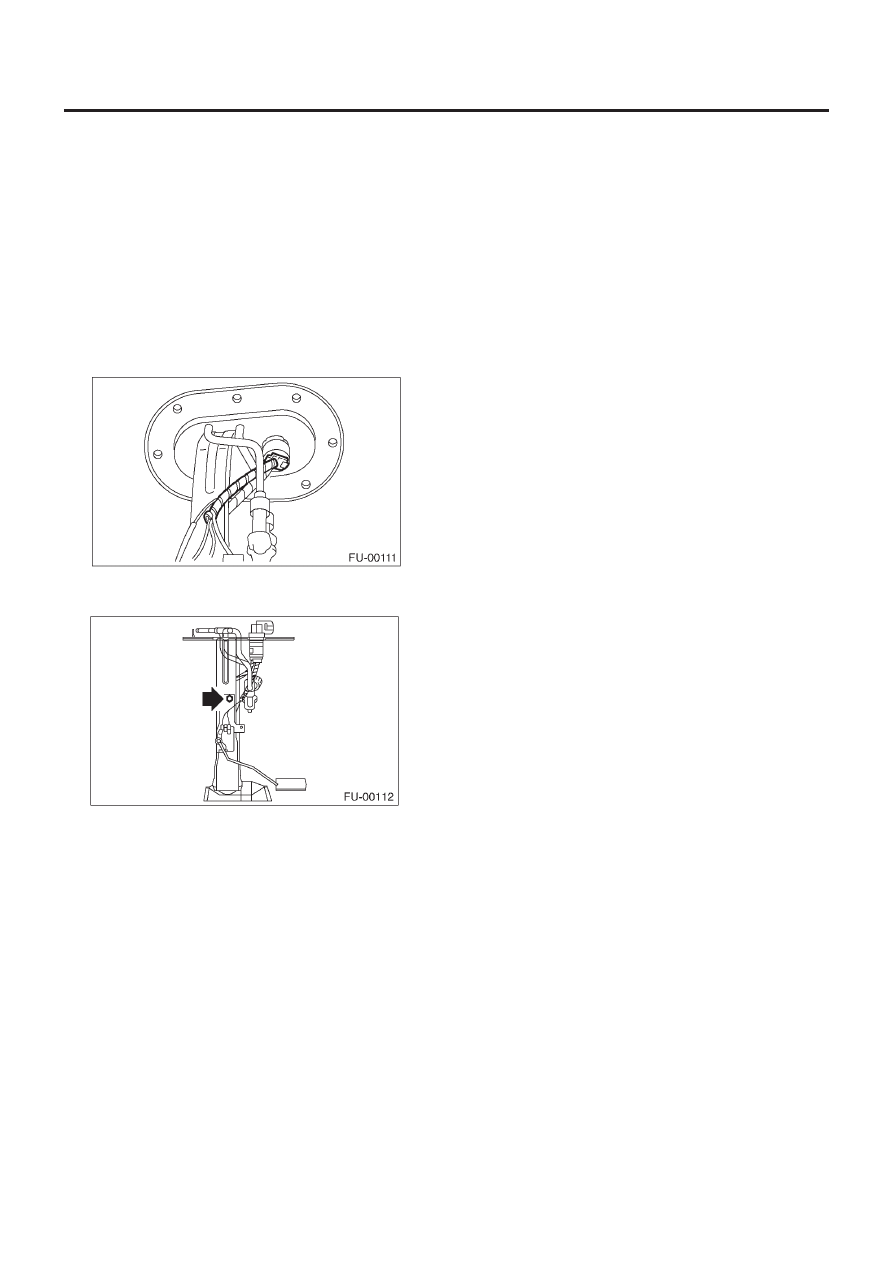

1) Снимите устройство топливного насоса.  <См. FU(H4DOTC
2.5)-52, ДЕМОНТАЖ, Топливный насос.>
2) Отсоедините коннектор от рамки топливного насоса.

3) Снимите болт, фиксирующий датчик уровня топлива на
крепежной рамке.

B:  УСТАНОВКА

Установите все в обратном порядке.

ДАТЧИК УРОВНЯ ТОПЛИВА НИЖЕ МИНИМАЛЬНОГО

FU(H4DOTC 2.5)-55

ВПРЫСК ТОПЛИВА (ТОПЛИВНАЯ СИСТЕМА)

26. Датчик уровня топлива

ниже минимального

A:  ДЕМОНТАЖ

ПРЕДУПРЕЖДЕНИЕ:
• Расположите знаки «Не зажигать огня» вокруг места
проведения работ.
• Следите за тем, чтобы не проливать топливо.

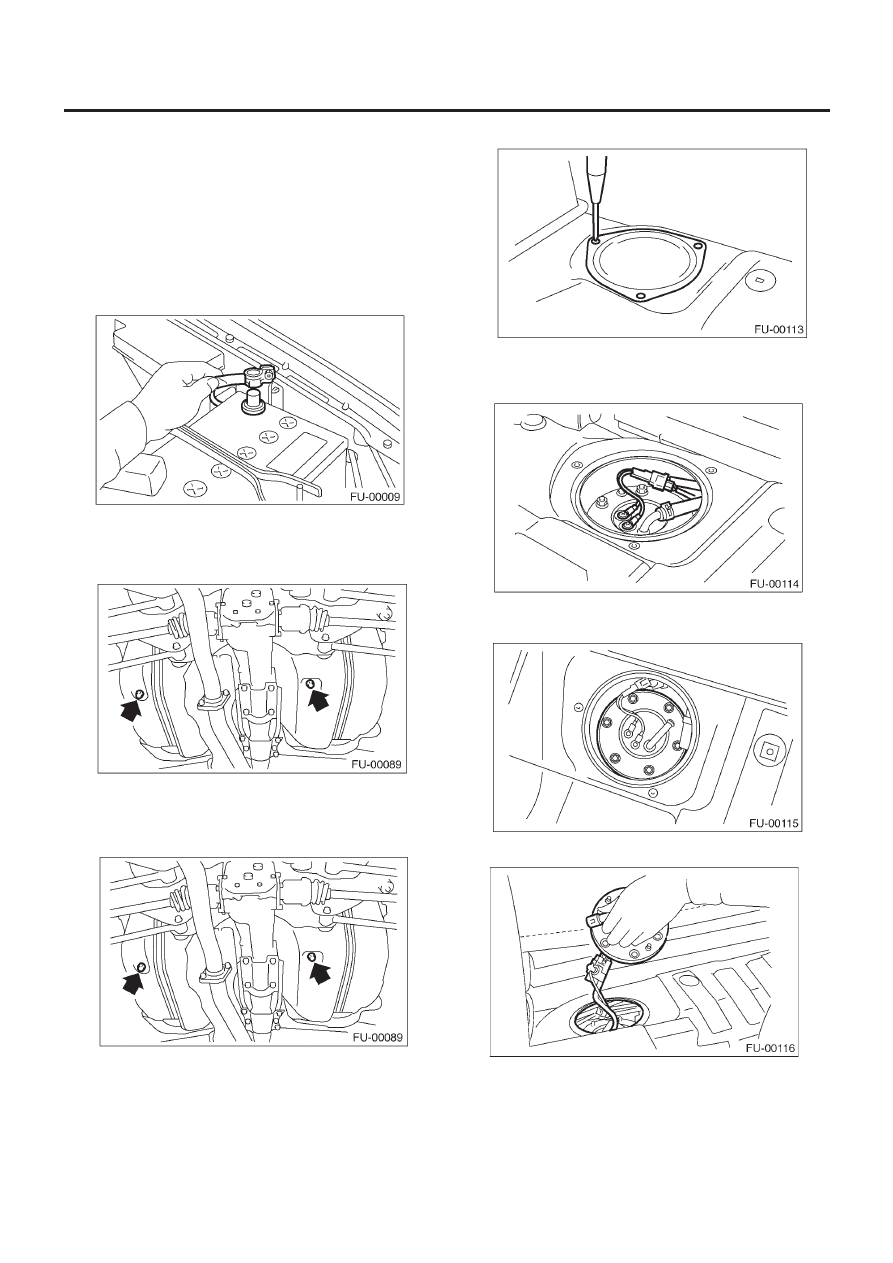

1) Отсоедините кабель заземления от аккумулятора.

2) Поднимите автомобиль.
3) Слейте топливо из топливного бака. Установите емкость
под автомобилем, затем удалите сливную заглушку из топ-
ливного бака.

4) Затяните сливную заглушку топлива.

Момент затяжки:

26 Н•м (2.7 кгс-м, 19.2 ft-lb)

5) Снимите заднее сидение.

6) Снимите крышку сервисного отверстия.

7) Отсоедините коннектор от датчика уровня топлива ниже
минимального.
8) Отсоедините шланг топливного струйного насоса.

9) Снимите болты, крепящие датчик уровня топлива ниже ми-
нимального на топливном баке.

10) Снимите датчик уровня топлива ниже минимального.
