ОБЩЕЕ ОПИСАНИЕ
FU(H4DOTC 2.5)-4

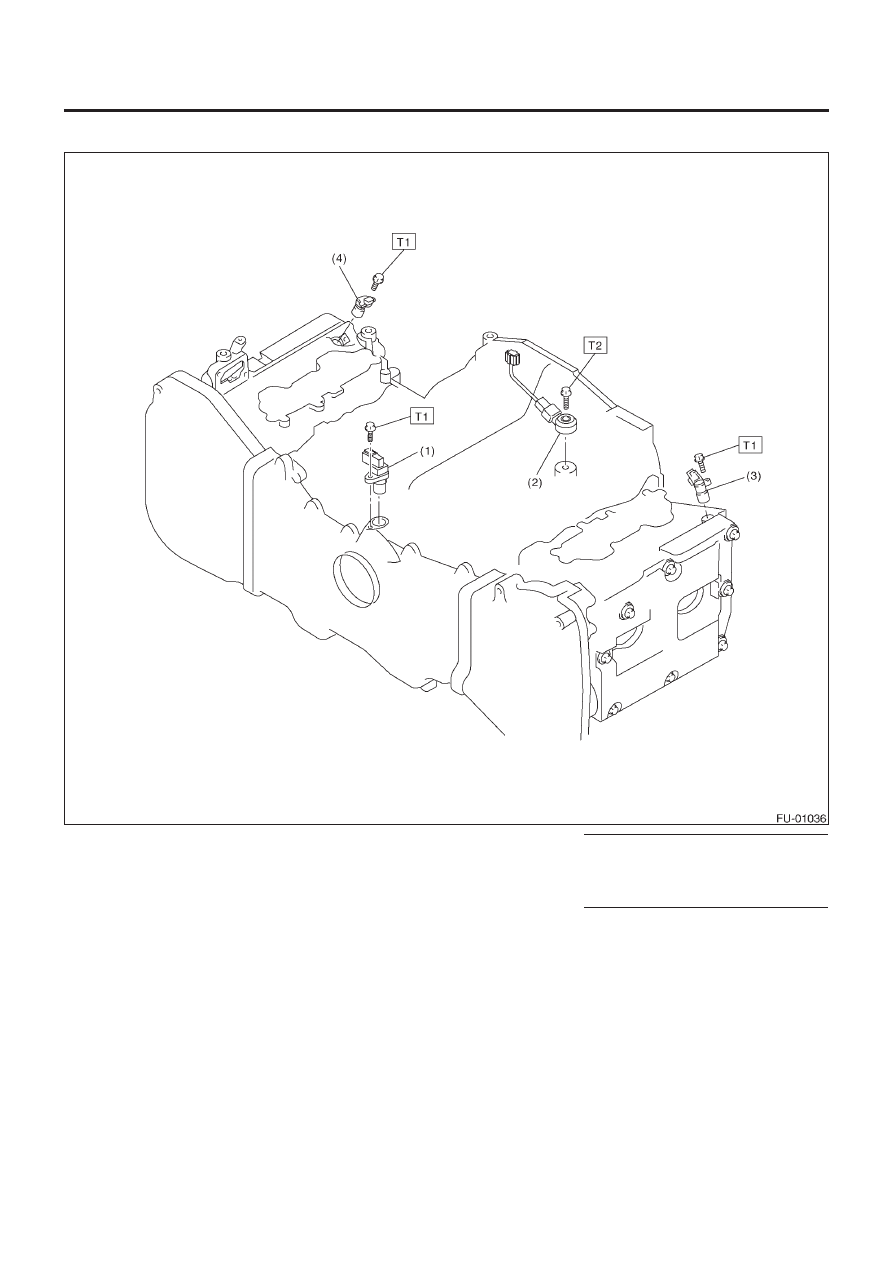

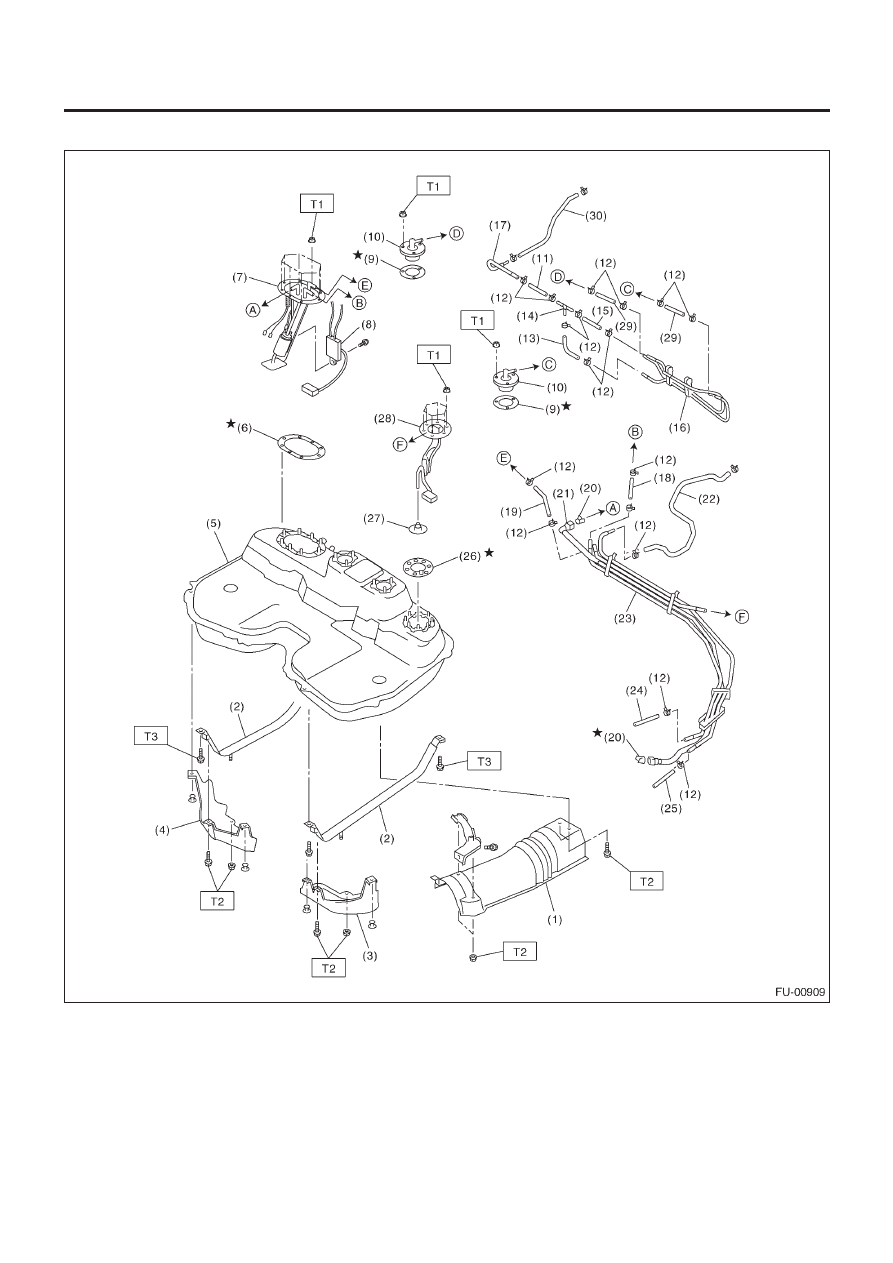

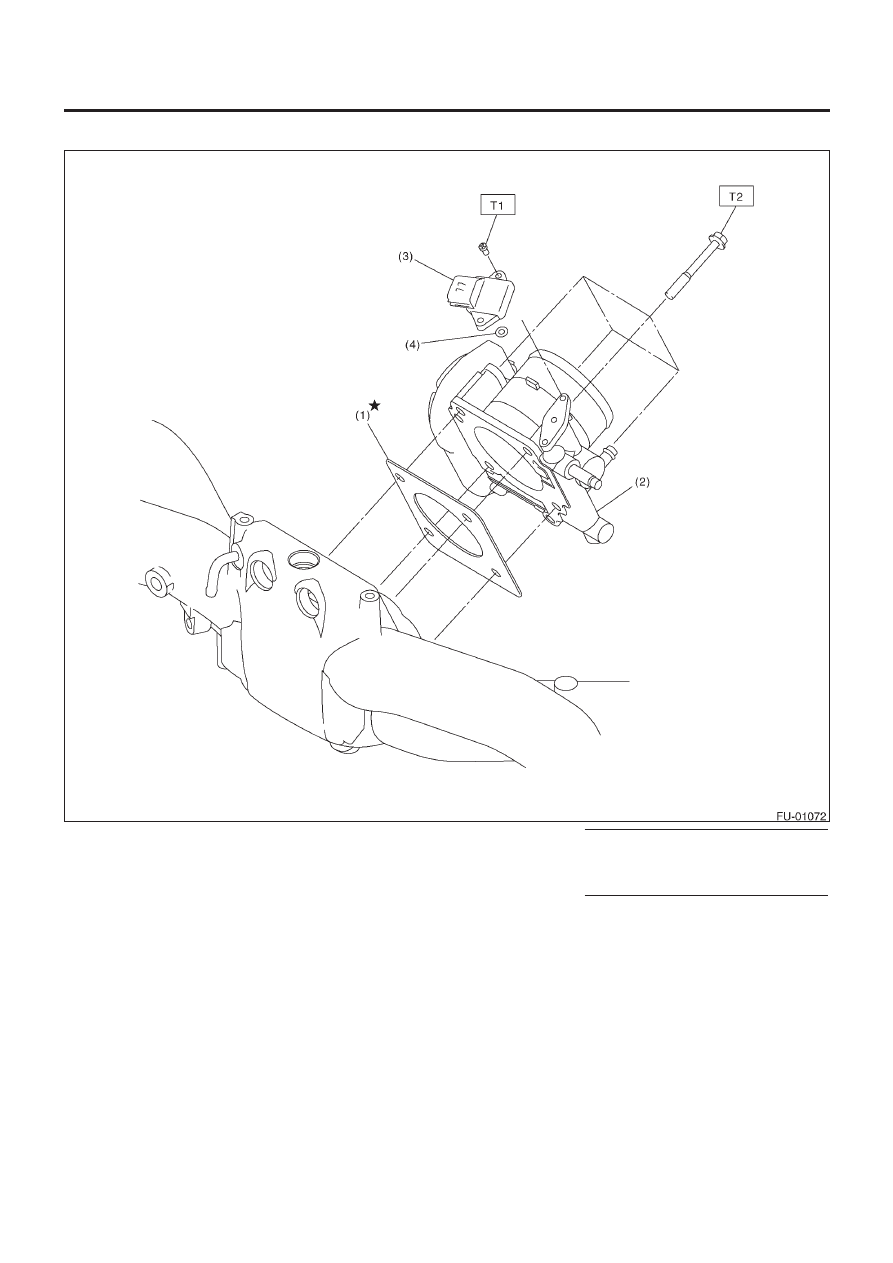

ВПРЫСК ТОПЛИВА (ТОПЛИВНАЯ СИСТЕМА)
(1) Устройство топливной трубки
(2) Топливный шланг
(3) Зажим
(4) Солен клапан управления продувкой
(5) Вакуумный шланг
(6) Вакуумный контрольный шланг
(7) Прокладка впускного коллектора
(8) Направляющий стержень
(9) Устройство барабанного клапана гене-
ратора
(10) Прокладка барабанного клапана гене-
ратора
(11) Топливный инжектор
(12) Кольцевой уплотнитель
(13) Трубка топливного инжектора
(14) Регулятор давления
(15) Шланг регулятора давления
(16) Протектор топливной трубки RH
(17) Опора шланга газопропуска
(18) Впускной коллектор
(19) Устройство соленоидного клапана уп-
равления выпуском
(20) Ниппель
(21) Клапан продувки
(22) Шланг продувки
(23) Соленоид барабанного клапана гене-
ратора
Момент затяжки: Н•м (кгс-м, ft-lb)
T1:
5.0 (0.5, 3.6)
T2:
8.25 (0.84, 6.1)
T3:
17 (1.7, 12.5)
T4:
19 (1.9, 14.0)
T5:
25 (2.5, 18.4)
