КЛИНОВИДНЫЙ РЕМЕНЬ

ME(H4DOTC)-54

МЕХАНИКА

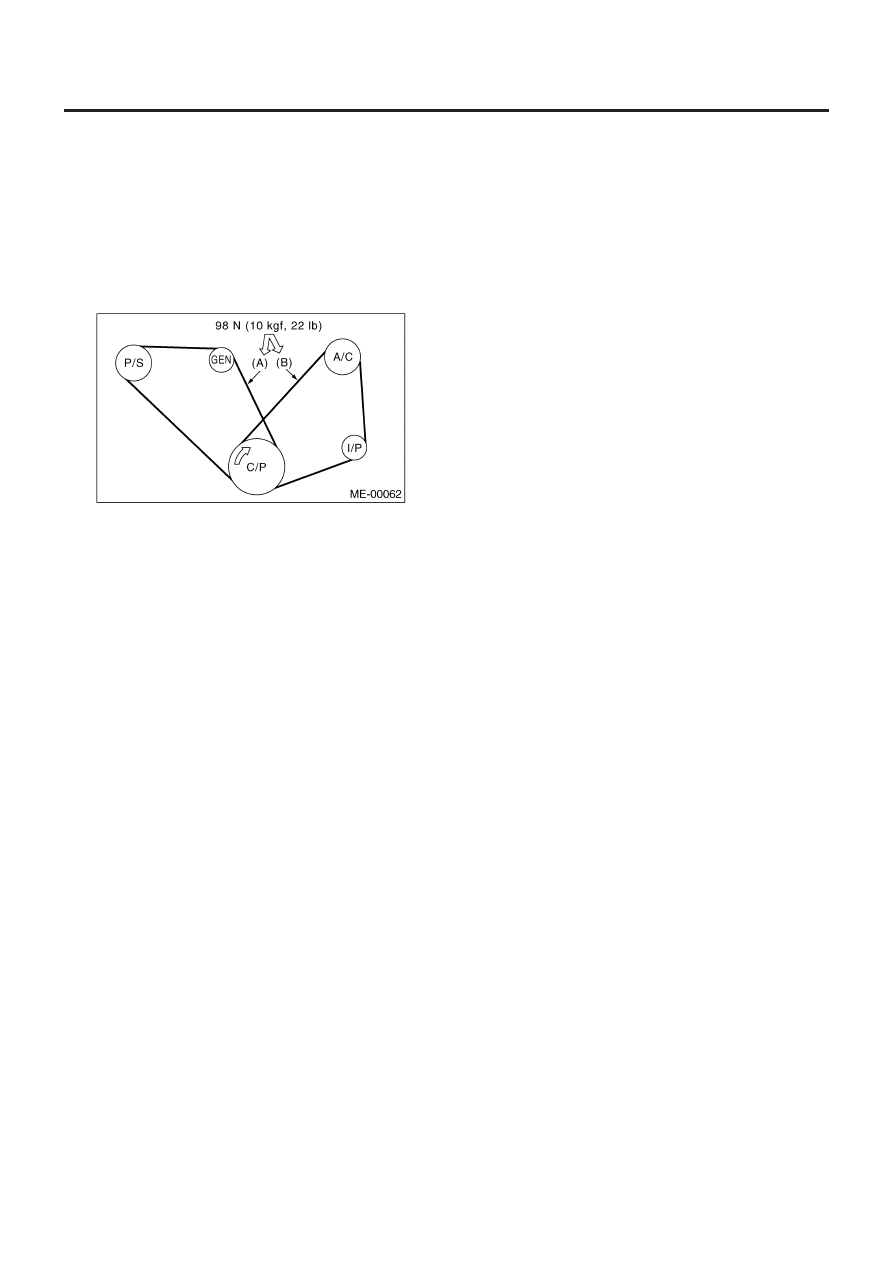

Натяжение ремня (без измерителя натяжения)
(A)

При замене:

7 – 9 мм (0.276 – 0.354 in)

При повторном использовании:

9–11 мм (0.354 – 0.433 in)

(B)*

При замене:

7.5 – 8.5 мм (0.295 – 0.335 in)

При повторном использовании:

9.0 – 10.0 мм (0.354 – 0.394 in)

*: С кондиционером воздуха

(A) Передний ремень
(B) Задний ремень
C/P Коленчатый шкив
GEN Генератор
P/S Шкив масляного насоса усилителя руля
A/C Шкив компрессора A/C
I/P Натяжной шкив

ШКИВ КОЛЕНВАЛА

ME(H4DOTC)-55

МЕХАНИКА

13. Шкив коленвала

A:  ДЕМОНТАЖ

1) Снимите клиновидный ремень. <См. ME(H4DOTC)-52, ДЕ-
МОНТАЖ, Клиновидный ремень.>

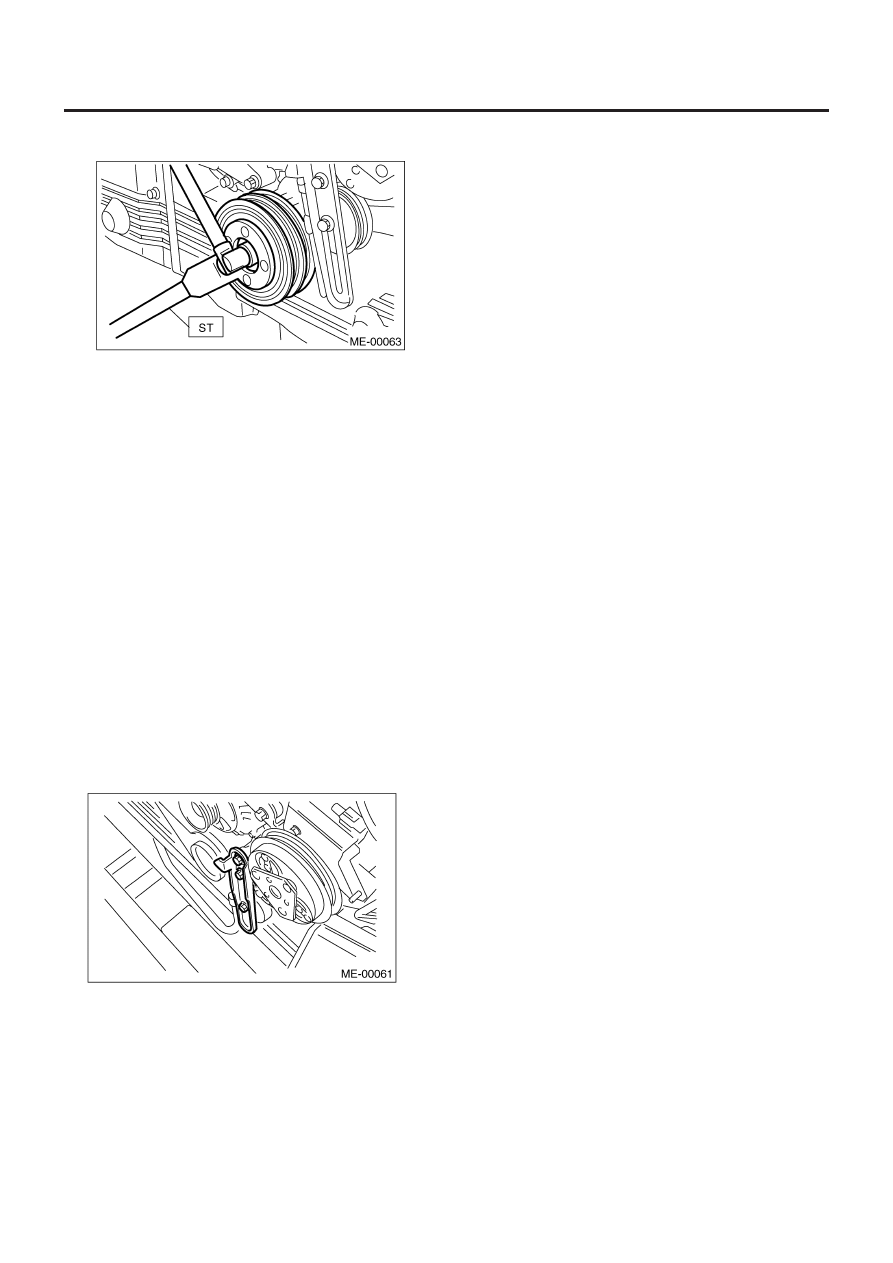

2) Снимите винт шкива коленвала. Для фиксации коленвала
используйте ST.
ST

499977400

КЛЮЧ ШКИВА КОЛЕНВАЛА
(модель 2.0 L)

ST

499977100

КЛЮЧ ШКИВА КОЛЕНВАЛА
(модель 2.5 L)

3) Снимите шкив коленвала.

B:  УСТАНОВКА

1. МОДЕЛЬ 2.0 L

1) Установите шкив коленвала.
2) Установите винт шкива.
Для фиксации коленвала используйте ST.
ST

499977400

КЛЮЧ ШКИВА КОЛЕНВАЛА

(1) Очистите резьбу шкива коленвала с помощью пневмо-

пушки.

(2) Нанесите моторное масло на гнездо и резьбу винта

шкива коленвала.

(3) Временно затяните винты с моментом затяжки 44 Н•м

(4.5 кгс-м, 33 ft-lb).

(4) Затяните винты шкива коленвала.

Момент затяжки:

127 Н•м (13 кгс-м, 94.0 ft-lb)

3) Убедитесь, что угол затяжки винта шкива коленвала соста-
вляет 45 градусов или более. Если угол затяжки винта шкива
коленвала составляет менее 45 градусов, проведите следую-
щие процедуры.

ОСТОРОЖНО:
Если угол затяжки винта шкива коленвала меньше 45
градусов, то винт, вероятно, поврежден. В этом случае
следует заменить винт.

(1) Снимите винты шкива коленвала и почистите их.

Винт шкива коленвала:

12369AA011

(2) Почистите резьбу коленвала с помощью пневмопушки.
(3) Временно затяните винты с моментом затяжки 44 Н•м

(4.5 кгс-м, 33 ft-lb).

(4) Затяните винты шкива коленвала при угле между 45 и

60 градусами.

ПРИМЕЧАНИЕ:
Проводите процедуры затяжки, уточняя угол поворота винта
шкива коленвала, ссылаясь на размер, указанный на крышке
зубчатого ремня.

4) Установите натяжитель ремня A/C.

5) Установите клиновидный ремень. <См. ME(H4DOTC)-52,
УСТАНОВКА, Клиновидный ремень.>

2. МОДЕЛЬ 2.5 L

1) Установите шкив коленвала.
2) Установите винт шкива.

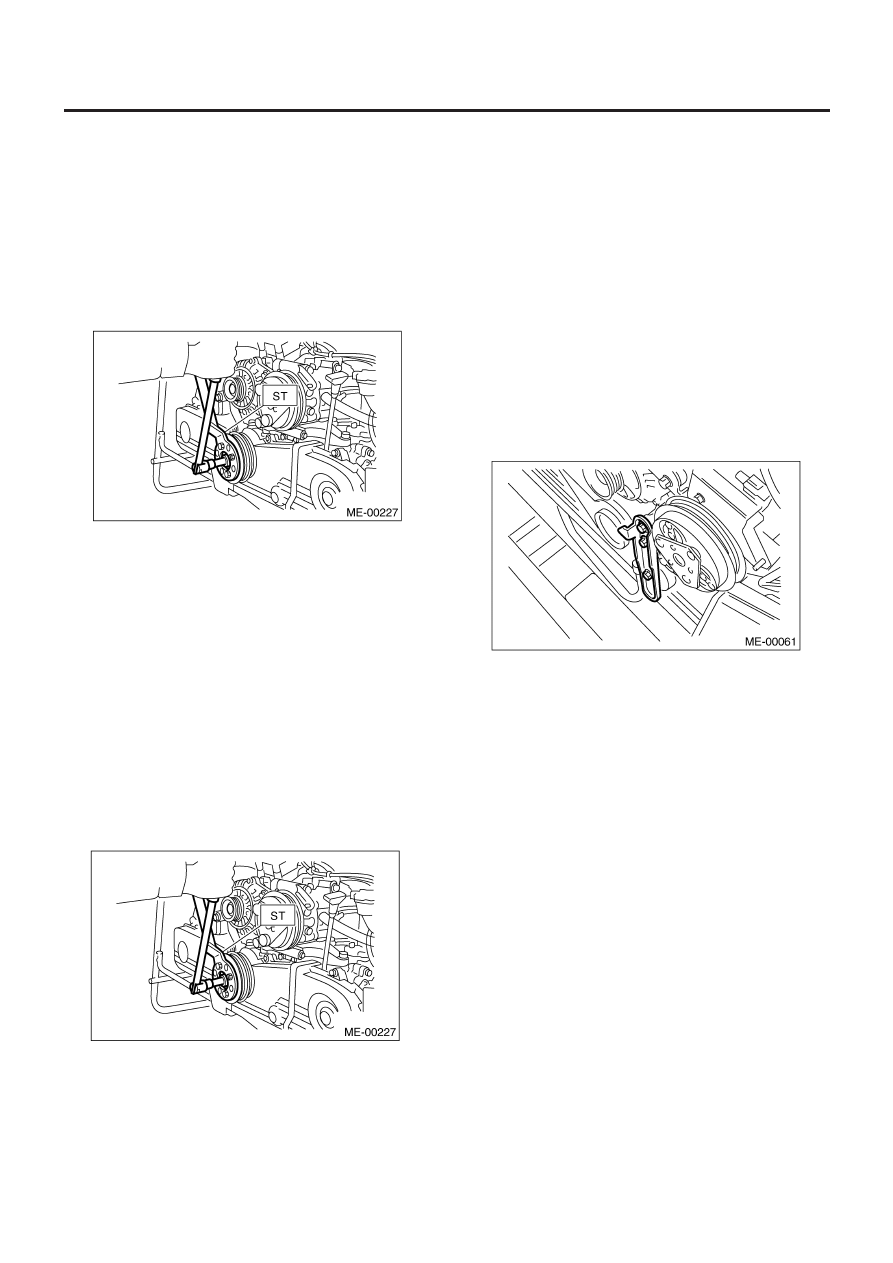

Для фиксации коленвала используйте ST.
ST

499977100

КЛЮЧ ШКИВА КОЛЕНВАЛА

(1) Очистите резьбу шкива коленвала с помощью пневмо-

пушки.

(2) Нанесите моторное масло на гнездо и резьбу винта

шкива коленвала.

(3) Временно затяните винты с моментом затяжки 44 Н•м

(4.5 кгс-м, 33 ft-lb).

(4) Затяните винты шкива коленвала.

ШКИВ КОЛЕНВАЛА

ME(H4DOTC)-56

МЕХАНИКА

Момент затяжки:

180 Н•м (18.3 кгс-м, 132.7 ft-lb)

3) Убедитесь, что угол затяжки винта шкива коленвала соста-
вляет 65 градусов или более. Если угол затяжки винта шкива
коленвала составляет менее 65 градусов, проведите следую-
щие процедуры.

ОСТОРОЖНО:
Если угол затяжки винта шкива коленвала меньше 65
градусов, то винт, вероятно, поврежден. В этом случае
следует заменить винт.

(1) Снимите винты шкива коленвала и почистите их.

Винт шкива коленвала:

12369AA011

(2) Почистите резьбу коленвала с помощью пневмопушки.
(3) Нанесите моторное масло на гнездо и резьбу болта

шкива коленвала.

(4)  Временно затяните винты с моментом затяжки 44 Н•м

(4.5 кгс-м, 33 ft-lb).

(5)  Затяните винты шкива коленвала при угле между 65 и

75 градусами.

ПРИМЕЧАНИЕ:
Проводите процедуры затяжки, уточняя угол поворота винта
шкива коленвала, ссылаясь на размер, указанный на крышке
зубчатого ремня.

4) Установите натяжитель ремня A/C.

5) Установите клиновидный ремень. <См. ME(H4DOTC)-52,
УСТАНОВКА, Клиновидный ремень.>

C: ОСМОТР

1) Убедитесь в том, что клиновидный ремень не изношен и не
поврежден.
2) Проверьте натяжение ремня.   <См. ME(H4DOTC)-53, ОС-
МОТР, Клиновидный ремень.>

КРЫШКА ЗУБЧАТОГО РЕМНЯ

ME(H4DOTC)-57

МЕХАНИКА

14. Крышка зубчатого ремня

A:  ДЕМОНТАЖ

1) Снимите клиновидный ремень. <См. ME(H4DOTC)-52, ДЕ-
МОНТАЖ,  Клиновидный ремень.>
2) Снимите шкив коленвала.    <См. ME(H4DOTC)-55, ДЕМОН-
ТАЖ, Шкив коленвала.>

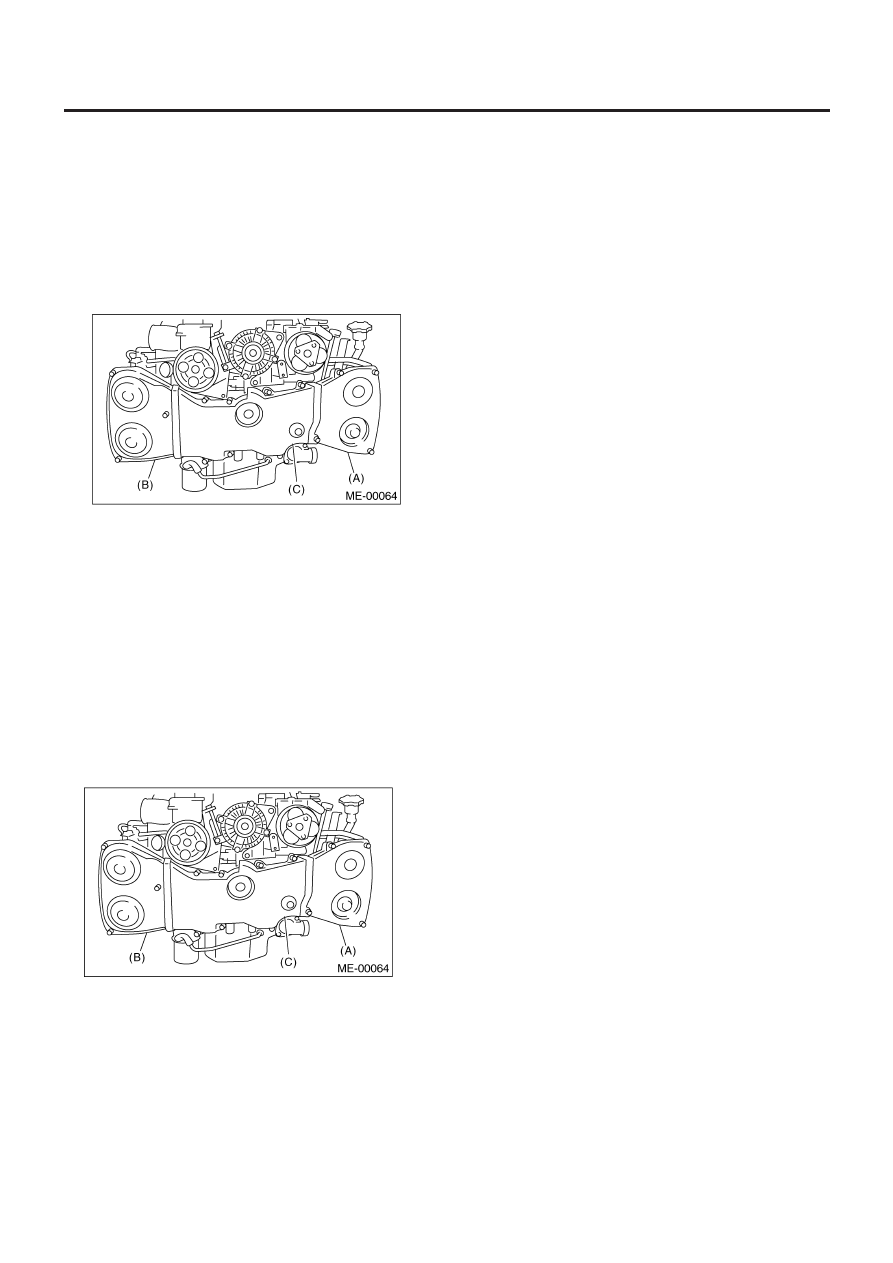

3) Снимите крышку зубчатого ремня (LH) (A).
4) Снимите крышку зубчатого ремня (RH) (B).
5) Снимите крышку переднего зубчатого ремня (C).

B:  УСТАНОВКА

1) Установите крышку переднего зубчатого ремня (C).

Момент затяжки:

5 Н•м (0.5 кгс-м, 3.6 ft-lb)

2) Установите крышку зубчатого ремня (RH) (B).

Момент затяжки:

5 Н•м (0.5 кгс-м, 3.6 ft-lb)

3) Установите крышку зубчатого ремня (LH) (A).

Момент затяжки:

5 Н•м (0.5 кгс-м, 3.6 ft-lb)

4) Установите шкив коленвала.    <См. ME(H4DOTC)-55,    УС-
ТАНОВКА, Шкив коленвала.>
5) Установите клиновидный ремень. <См. ME(H4DOTC)-52,
УСТАНОВКА, Клиновидный ремень.>

C: ОСМОТР

Убедитесь в том, что крышка не повреждена.
