Subaru Forester (2004 год). Руководство - часть 115

ДИАГНОСТИКА НЕПОЛАДОК ПРИ ЗАПУСКЕ ДВИГАТЕЛЯ

EN(H4SO)-58

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

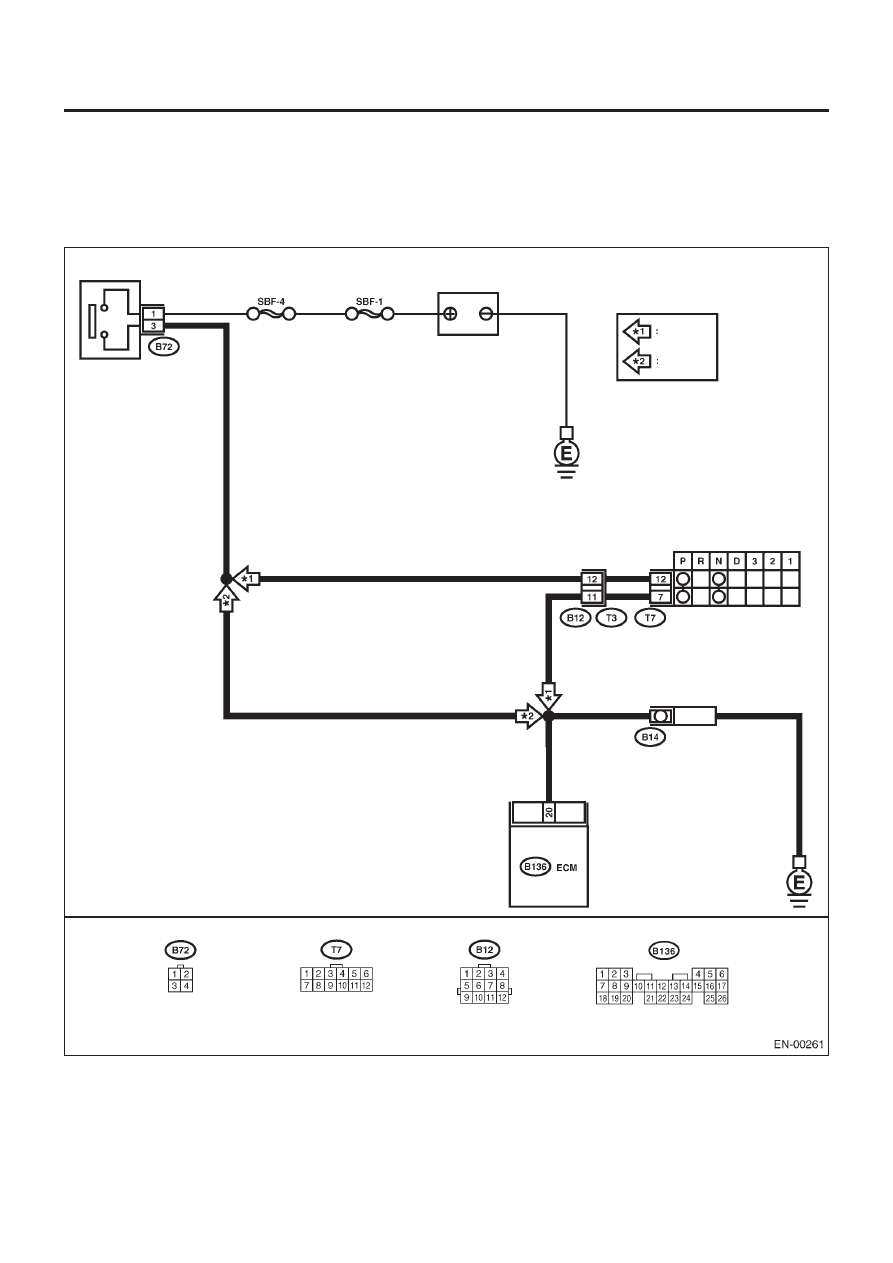

B: ЦЕПЬ МОТОРА СТАРТЕРА

ОСТОРОЖНО:
После ремонта или замены неисправных деталей пройдите Режим Очистки Памяти <См. EN(H4SO)-44, ОПЕРАЦИЯ, Ре-
жим очистки памяти.> и Режим Осмотра <См. EN(H4SO)-37, ОПЕРАЦИЯ, Режим осмотра.>.

ДИАГРАММА ПРОВОДКИ:

Переключатель
зажигания

Аккумулятор

Модель АТ

Модель МТ

Ингибиторный переключатель

Мотор
стартера

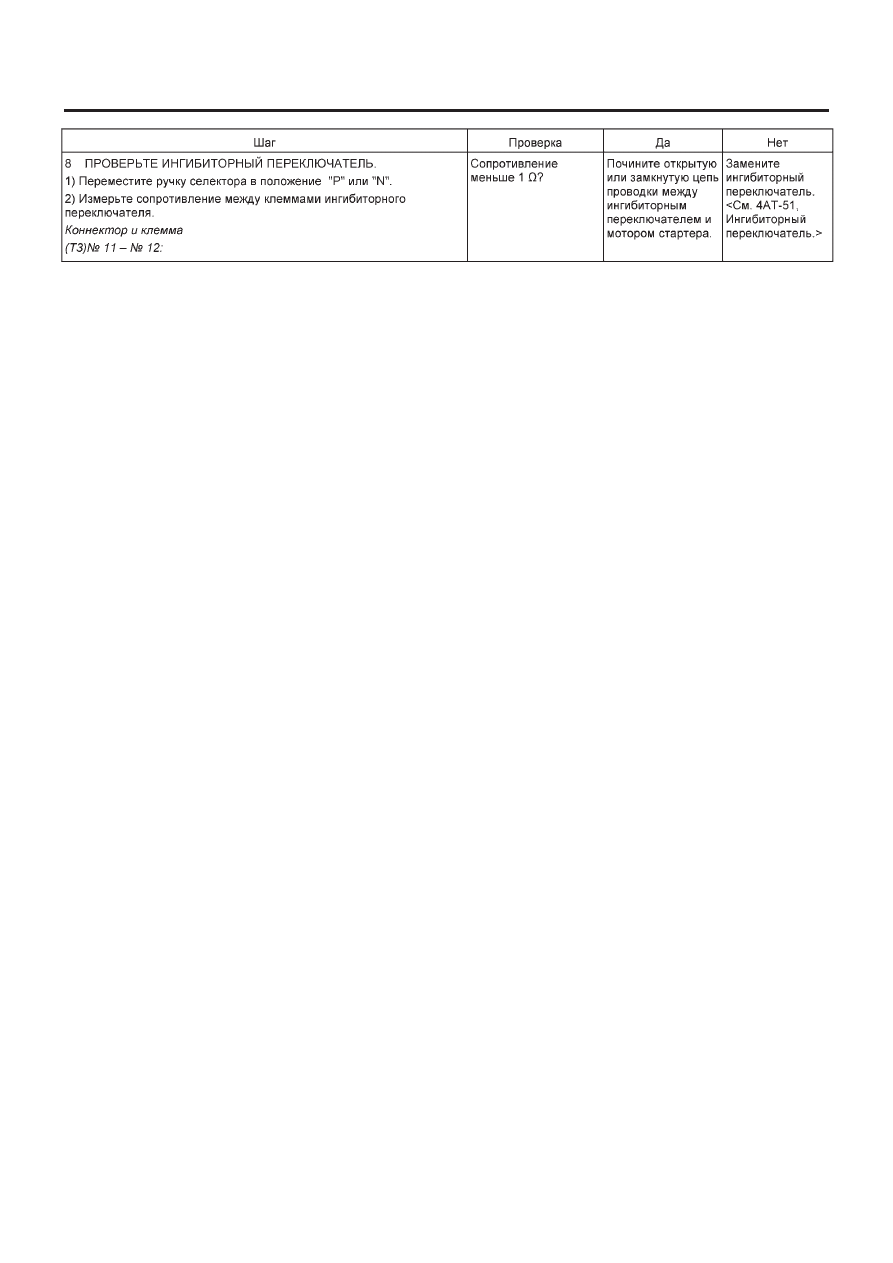

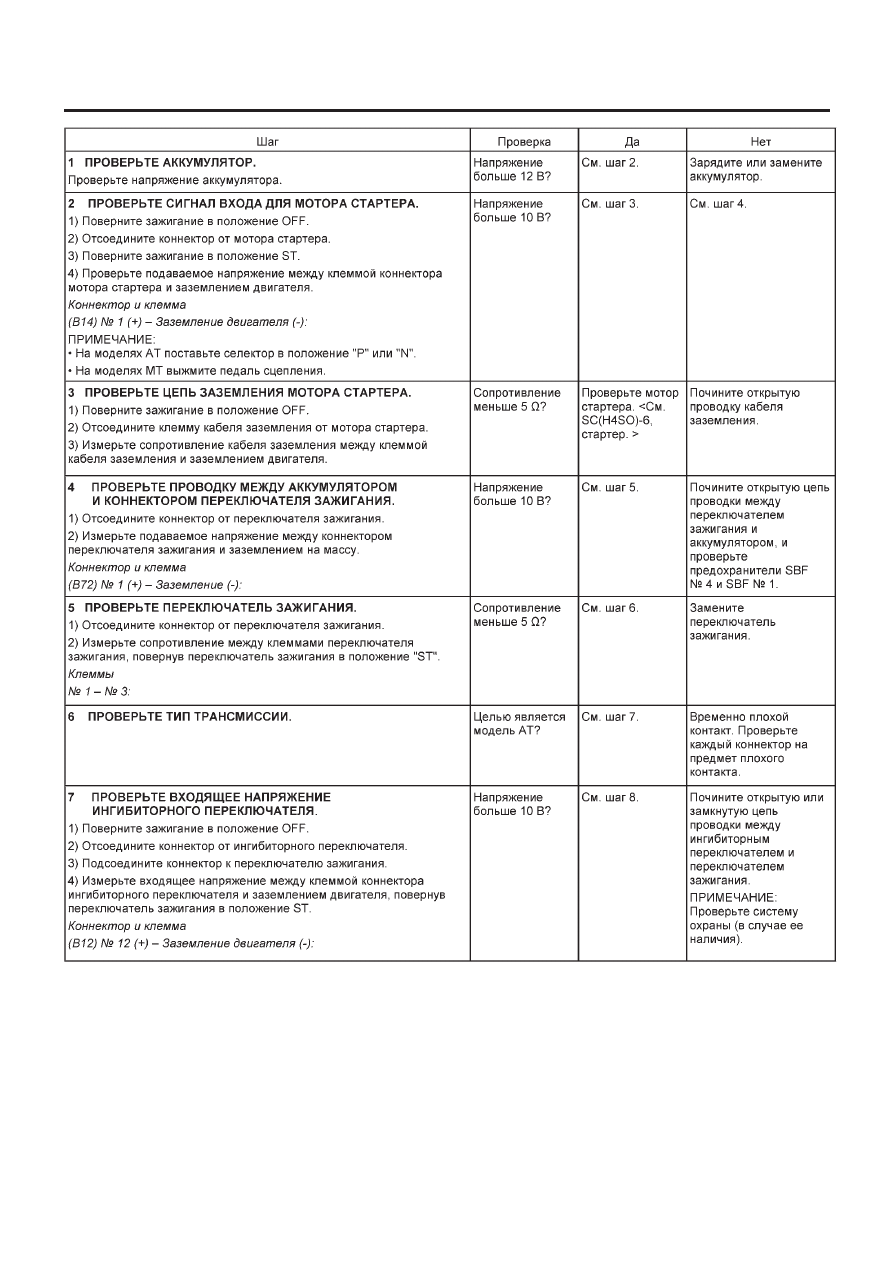

ДИАГНОСТИКА НЕПОЛАДОК ПРИ ЗАПУСКЕ ДВИГАТЕЛЯ

EN(H4SO)-59

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

ДИАГНОСТИКА НЕПОЛАДОК ПРИ ЗАПУСКЕ ДВИГАТЕЛЯ

EN(H4SO)-60

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

ДИАГНОСТИКА НЕПОЛАДОК ПРИ ЗАПУСКЕ ДВИГАТЕЛЯ

EN(H4SO)-61

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

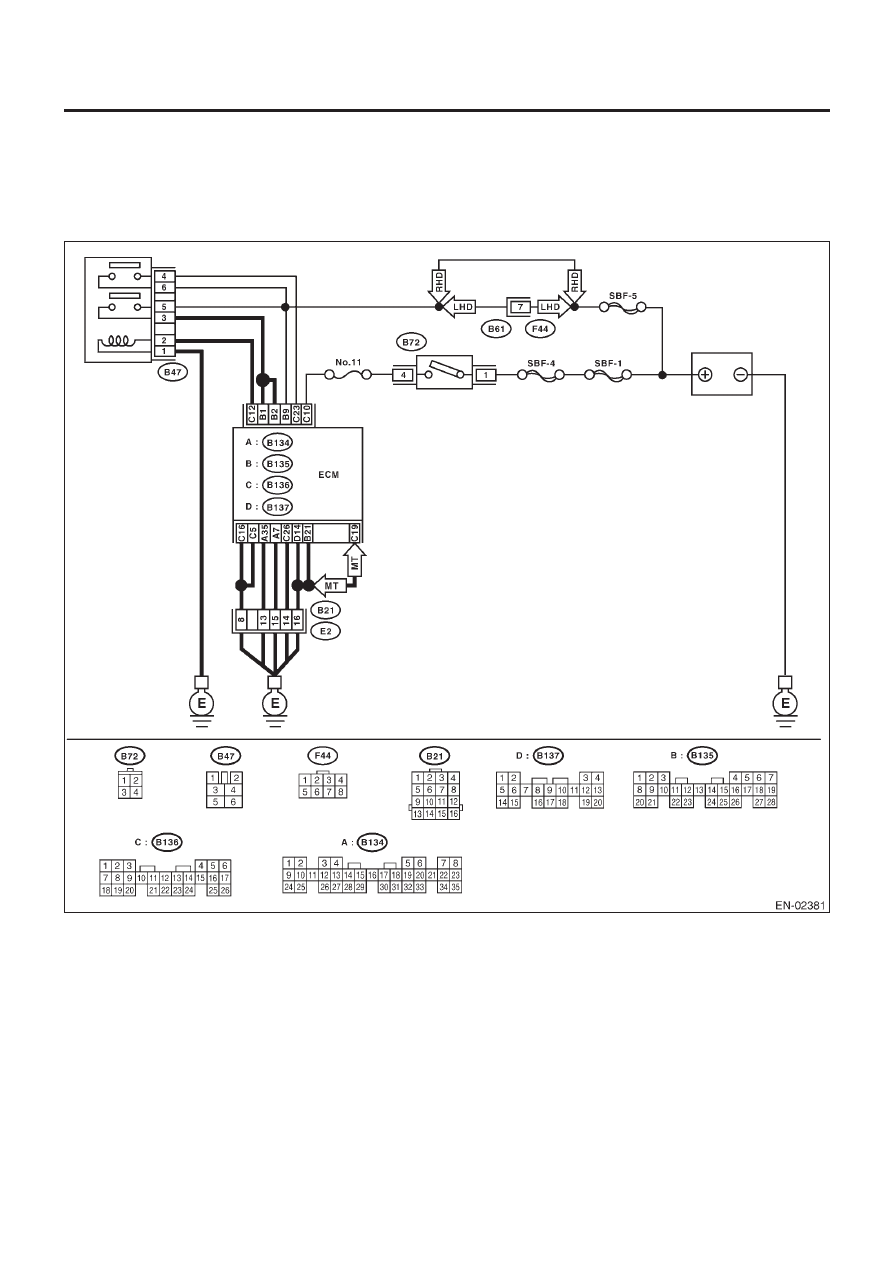

C: ЭЛЕКТРОСНАБЖЕНИЕ И ЛИНИЯ ЗАЗЕМЛЕНИЯ МОДУЛЯ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (ЕСМ)

ОСТОРОЖНО:
После ремонта или замены неисправных деталей пройдите Режим Очистки Памяти <См. EN(H4SO)-44, РАБОТА, Режим
очистки памяти.> и Режим Осмотра <См. EN(H4SO)-37, РАБОТА, Режим осмотра.>.

ДИАГРАММА ПРОВОДКИ:

Комбинационный
прибор

Главное реле

Аккумулятор
