ОБЩЕЕ ОПИСАНИЕ

SC(H4SO)-4

СИСТЕМЫ ЗАПУСКА/ЗАРЯДКИ

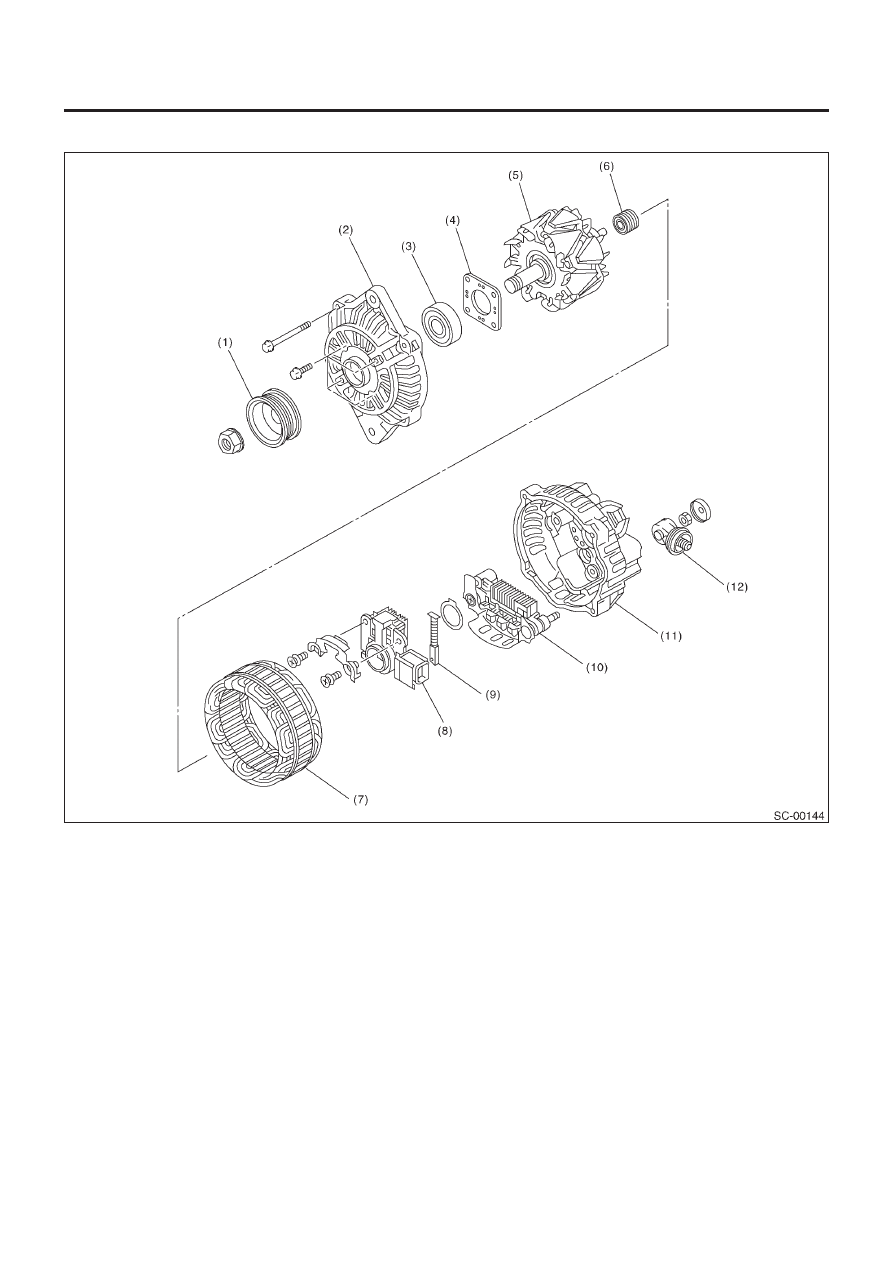

2. ГЕНЕРАТОР

(1) Шкив
(2) Передняя крышка
(3) Шариковый подшипник
(4) Фиксатор подшипника

(5) Ротор
(6) Подшипник
(7) Катушка статора
(8) Регулятор IC со щеткой

(9) Щетка
(10) Выпрямитель
(11) Задняя крышка
(12) Клемма

ОБЩЕЕ ОПИСАНИЕ

SC(H4SO)-5

СИСТЕМЫ ЗАПУСКА/ЗАРЯДКИ

C: ОСТОРОЖНО

• Во время работы всегда надевайте рабочую одежду, вклю-
чая защитный головной убор, защитный очки и защитную
обувь.
• Удаляйте загрязнение, включая грязь и коррозию перед
удалением, установкой или разборкой компонентов.
• Кладите разобранные части по порядку и защищайте их от
пыли и грязи.
• Перед удалением, установкой или разборкой, обязательно
точно выясните суть неполадки. Избегайте ненужного удале-
ния, установки, разборки и замены.
• Следите за тем, чтобы не обжечь руки, поскольку все части
автомобиля нагреты после работы.
• Обязательно затягивайте фиксаторы, включая болты и гай-
ки с указанным усилием.
• Размещайте домкраты или стояки безопасности под соот-
ветствующими местами.
• Перед отсоединением электрических коннекторов датчи-
ков и узлов, обязательно отсоедините кабель заземления от
аккумулятора.

СТАРТЕР

SC(H4SO)-6

СИСТЕМЫ ЗАПУСКА/ЗАРЯДКИ

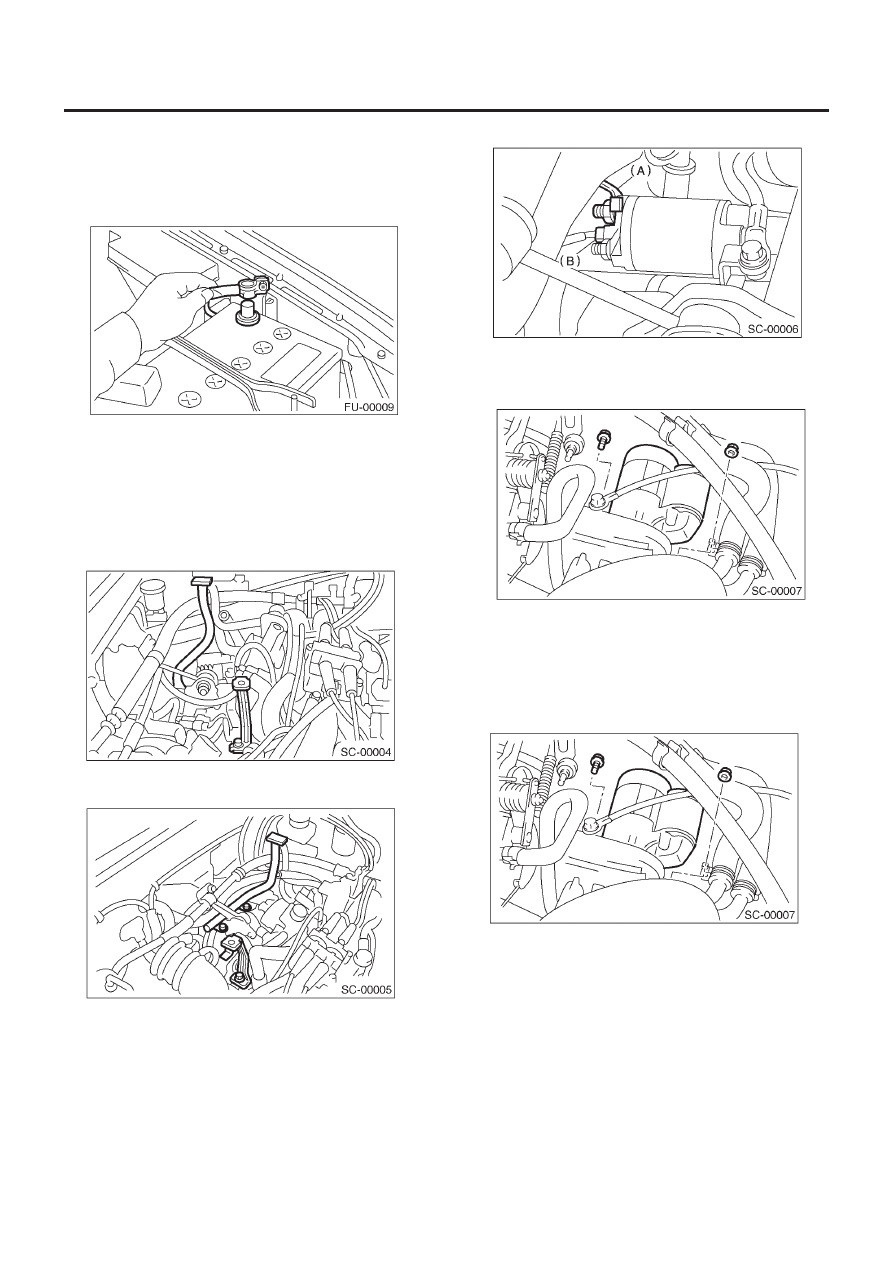

2. Стартер

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.

2) Снимите корпус воздушного фильтра. (модель не тур-
бо)<См.  IN(H4SO)-6,   ДЕМОНТАЖ, Корпус воздушного
фильтра.>
3) Снимите интеркулер. (модель турбо)<См. IN(H4DOTC)-10,
ДЕМОНТАЖ, Интеркулер.>
4) Снимите держатель корпуса воздушного фильтра. (модель
не турбо)

• Модель МТ

• Модель АТ

5) Отсоедините коннектор и клемму от стартера.

(A) Клемма
(B) Коннектор

6) Снимите стартер с трансмиссии.

B:  УСТАНОВКА

Установите в порядке, обратном демонтажу.

Момент затяжки:

50 Н•м (5.1 кгс-м, 37 ft-lb)

СТАРТЕР

SC(H4SO)-7

СИСТЕМЫ ЗАПУСКА/ЗАРЯДКИ

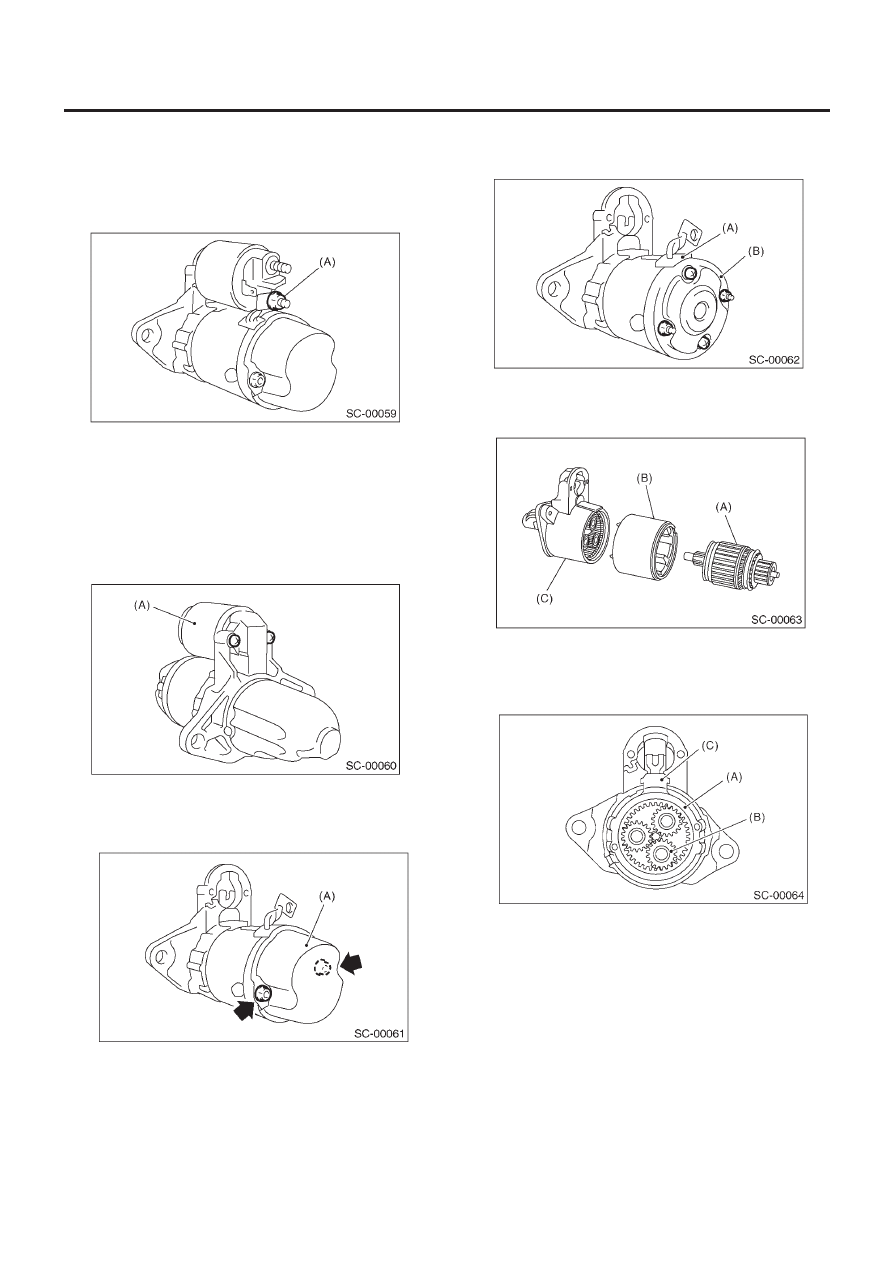

C:  РАЗБОРКА

1. УСТРОЙСТВО СТАРТЕРА

1) Ослабьте гайку, крепящую клемму M переключателя, затем
отсоедините коннектор.

(А) Клемма М

2) Снимите болты, крепящие переключатель, затем снимите
переключатель, плунжер и пружину плунжера со стартера как
одно устройство.

ПРИМЕЧАНИЕ:
Будьте осторожны, так как регулировочная шайба разрыва
шестерни может иногда использоваться на крепежной по-
верхности устройства переключателя.

(А) Переключатель

3) Снимите обе гайки, а затем снимите комплект задней
крышки.

(А) Комплект задней крышки.

4)  Снимите оба сквозных болта и крепежные винты щетки,
затем отделите заднюю крышку и держатель щетки друг от
друга.

(A) Держатель щетки
(B) Задняя крышка

5) Снимите якорь и  хомут с передней скобы.

(А) Якорь
(В) Хомут
(С) Передняя скоба

6) Снимите уплотнитель A, планетарную передачу и пластину.

(A) Уплотнитель A
(B) Планетарная передача
(C) Пластина
