ПОДГОТОВКА К КАПИТАЛЬНОМУ РЕМОНТУ

ME(H4SO)-42

МЕХАНИКА

11. Подготовка к капитальному ремонту

A: ПРОЦЕДУРА

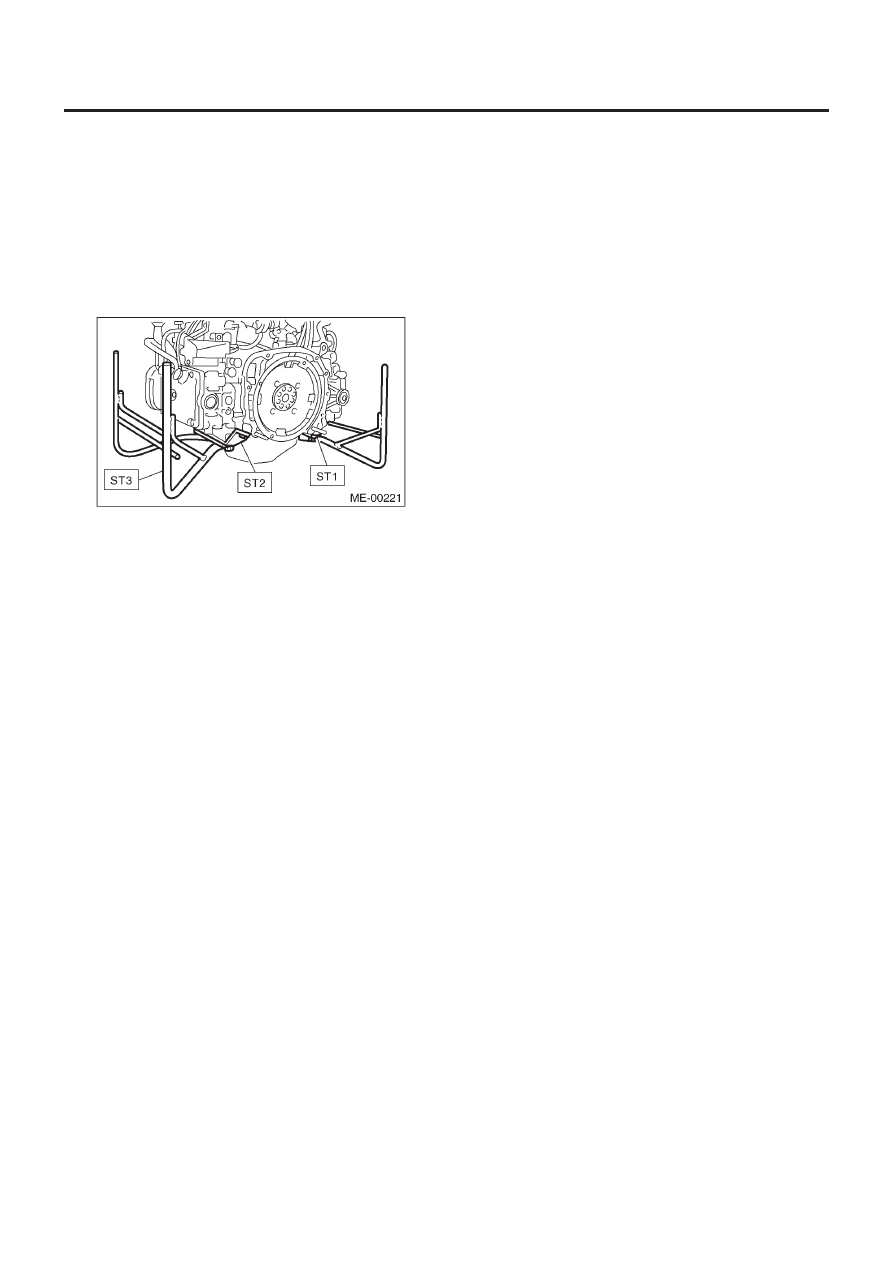

1) После демонтажа двигателя с корпуса, закрепите его на
ST, как это показано ниже.
ST1

498457000

АДАПТЕР ДВИГАТЕЛЬНОГО
СТЕНДА RH

ST2

498457100

АДАПТЕР ДВИГАТЕЛЬНОГО
СТЕНДА LH

ST3

499817100

ДВИГАТЕЛЬНЫЙ СТЕНД

2) В данном разделе все процедуры, содержащиеся под каж-
дым пунктом, взаимосвязаны и указаны по порядку. Если вы
пройдете все шаги в процессе работы, это будет означать осу-
ществление полной процедуры переборки самого двигателя.
Поэтому, для того, чтобы в рамках данного раздела провести
отдельно взятую процедуру, Вам необходимо будет вернуть-
ся и произвести процедуру, указанную до этой.

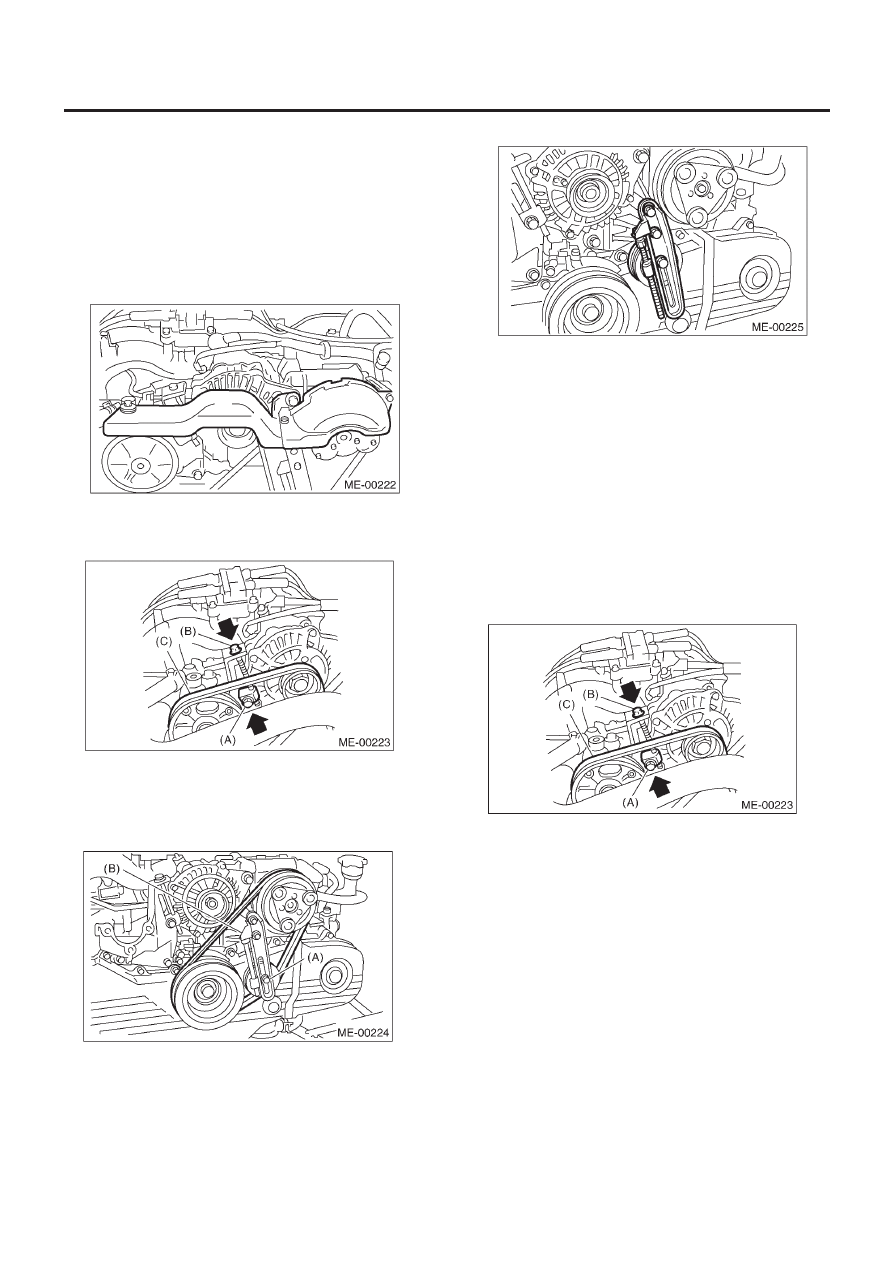

КЛИНОВИДНЫЙ РЕМЕНЬ

ME(H4SO)-43

МЕХАНИКА

12. Клиновидный ремень

A:  ДЕМОНТАЖ

1.  ПЕРЕДНИЙ РЕМЕНЬ

ПРИМЕЧАНИЕ:
Произведите процедуры c 1) по 4) при двигателе, установ-
ленном на корпусе.
1) Снимите крышку клиновидного ремня.

2) Ослабьте стопорный винт (A).
3) Ослабьте скользящий винт (B).
4) Снимите передний ремень (C).

2.  ЗАДНИЙ РЕМЕНЬ

1) Ослабьте стопорную гайку (A).
2) Ослабьте скользящий винт (B).

3) Снимите ремень А/С.

4) Снимите натяжитель ремня А/С.

B:  УСТАНОВКА

1.  ПЕРЕДНИЙ РЕМЕНЬ

1) Вытрите масло или воду с ремня и шкива.
2) Поставьте клиновидный ремень (C) и затяните скользящий
винт так, чтобы достичь указанного натяжения ремня.
<См.(H4SO)-44, ОСМОТР, Клиновидный ремень.>
3) Затяните стопорный винт (А)
4) Затяните скользящий винт (В)

Момент затяжки:

Стопорный винт:

25 Н•м (2.5 кгс-м, 18.1 ft-lb)

Скользящий винт:

8 Н•м (0.8 кгс-м, 5.9 ft-lb)

2.  ЗАДНИЙ РЕМЕНЬ

1) Установите клиновидный ремень, затяните скользящий
винт (B) так, чтобы достичь указанного натяжения ремня.
<См. ME(H4SO)-44, ОСМОТР, Клиновидный ремень.>

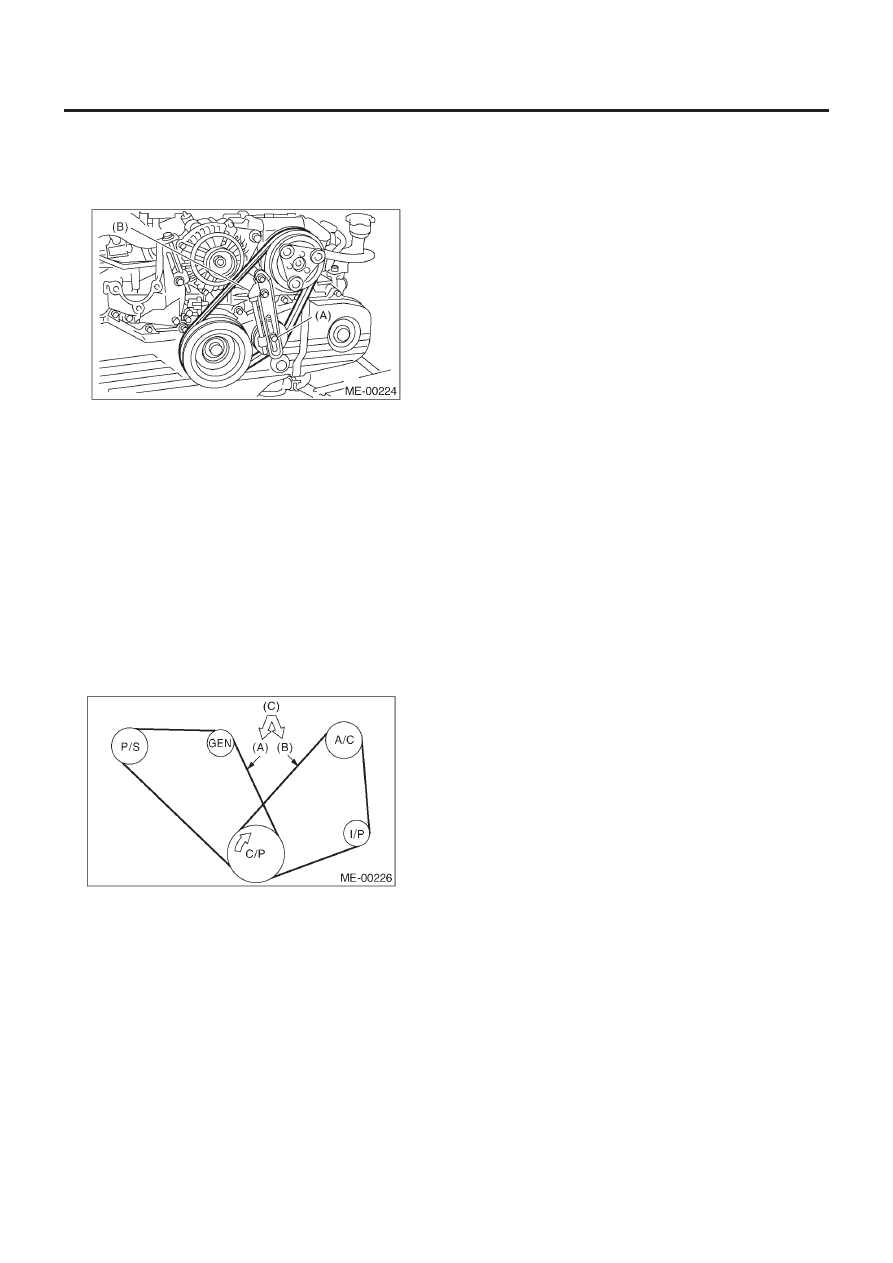

КЛИНОВИДНЫЙ РЕМЕНЬ

ME(H4SO)-44

МЕХАНИКА

2) Затяните стопорную гайку (A).

Момент затяжки:

Стопорная гайка (A):

22.6 Н•м (2.3 кгс-м, 16.6 ft-lb)

C: ОСМОТР

1) Замените ремни в случае обнаружения на них трещин, из-
ломов или их износа.
2) Проверьте натяжение клиновидный ремней и, по необхо-
димости, отрегулируйте их путем изменения положения уста-
новки генератора и положения установки натяжного шкива.

Натяжение ремня

(A)

При замене: 7 — 9 мм (0.276 — 0.354 in)
При повторном использовании:
9—11 мм (0.354 — 0.433 in)

(B)

При замене: 7.5 — 8.5 мм (0.295 — 0.335 in)
При повторном использовании:
9.0 — 10.0 мм (0.354 — 0.394 in)

C/P Коленчатый шкив
GEN Генератор
P/S  Шкив масляного насоса усилителя руля
А/С  Шкив компрессора А/С
I/P Натяжной

шкив

ШКИВ КОЛЕНВАЛА

ME(H4SO)-45

МЕХАНИКА

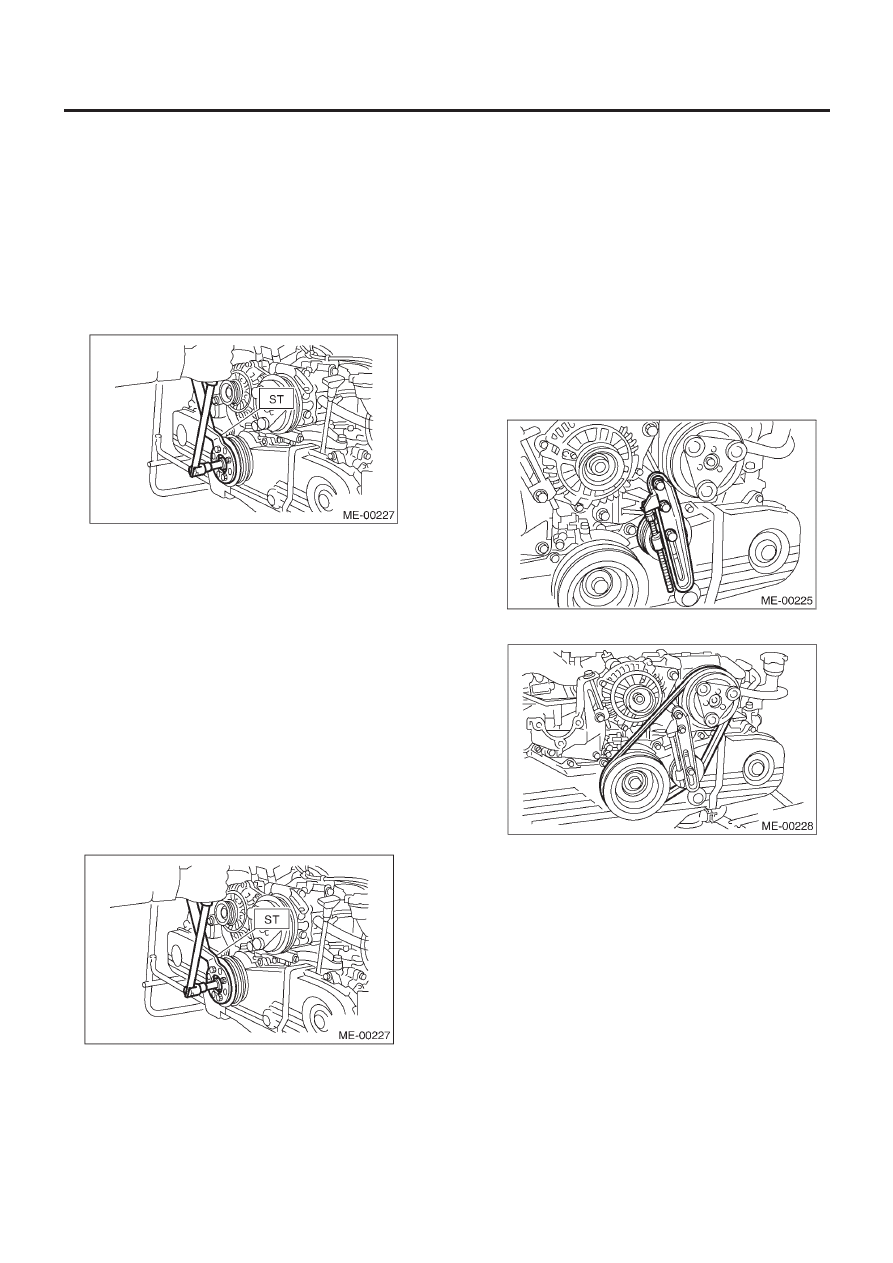

13. Шкив коленвала

A:  ДЕМОНТАЖ

1) Снимите клиновидный ремень. <См. ME(H4SO)-43, ДЕ-
МОНТАЖ, Клиновидный ремень>
2) Снимите винт шкива коленвала. Для фиксации коленвала
используйте ST.
ST

499977400

КЛЮЧ ШКИВА КОЛЕНВАЛА
(модель 2.0 L)

ST

499977100

КЛЮЧ ШКИВА КОЛЕНВАЛА
(модель 2.5 L)

3) Снимите шкив коленвала.

B:  УСТАНОВКА

1. МОДЕЛЬ 2.0 L

1) Установите шкив коленвала.
2) Установите винт шкива.
Для фиксации коленвала используйте ST.
ST

499977400

КЛЮЧ ШКИВА КОЛЕНВАЛА

(1)  Очистите резьбу шкива коленвала с помощью пневмо-

пушки.

(2) Нанесите моторное масло на гнездо и резьбу винта

шкива коленвала.

(3)  Временно затяните винты с моментом затяжки 44 Н•м

(4.5 кгс-м, 33 ft-lb).

(4)  Затяните винты шкива коленвала.

Момент затяжки:

127 Н•м (13.0 кгс-м, 94.0 ft-lb)

3) Убедитесь, что угол затяжки винта шкива коленвала соста-
вляет 45 градусов или более. Если что угол затяжки винта
шкива коленвала составляет менее 45 градусов, проведите
следующие процедуры.

(1)  Снимите винты шкива коленвала и почистите их.

Винт шкива коленвала:

12369AA011

(2)  Почистите резьбу коленвала с помощью пневмопушки.
(3) Нанесите моторное масло на уплотнитель и резьбу

винта шкива коленвала.

(4)  Временно затяните винты с моментом затяжки 44 Н•м

(4.5 кгс-м, 33 ft-lb).

(5) Затяните винты шкива коленвала при их угле 45 -

60 градусов.

ПРИМЕЧАНИЕ:
Проводите процедуры затяжки, уточняя угол поворота винта
шкива коленвала, ссылаясь на размер, указанный на крышке
зубчатого ремня.

4) Установите натяжитель ремня А/С.

5) Установите ремень А/С.

2. МОДЕЛЬ 2.5 L

1) Установите шкив коленвала.
2) Установите винт шкива.
Для фиксации коленвала используйте ST.
ST

499977100

КЛЮЧ ШКИВА КОЛЕНВАЛА

(1)  Очистите резьбу шкива коленвала с помощью пневмо-

пушки.

(2) Нанесите моторное масло на гнездо и резьбу винта

шкива коленвала.

(3)  Временно затяните винты с моментом затяжки 44 Н•м

(4.5 кгс-м, 33 ft-lb).
