КАК ИСПОЛЬЗОВАТЬ ДАННОЕ РУКОВОДСТВО

HU-3

КАК ИСПОЛЬЗОВАТЬ ДАННОЕ РУКОВОДСТВО

3. КОМПОНЕНТЫ

Каждый компонент снабжен рисунком. На данных рисунках
указана информация, необходимая для ремонтных работ
(момент затяжки, места смазки и т.д.). При  описании исполь-
зуются символы. Для заказа деталей см. каталог деталей.

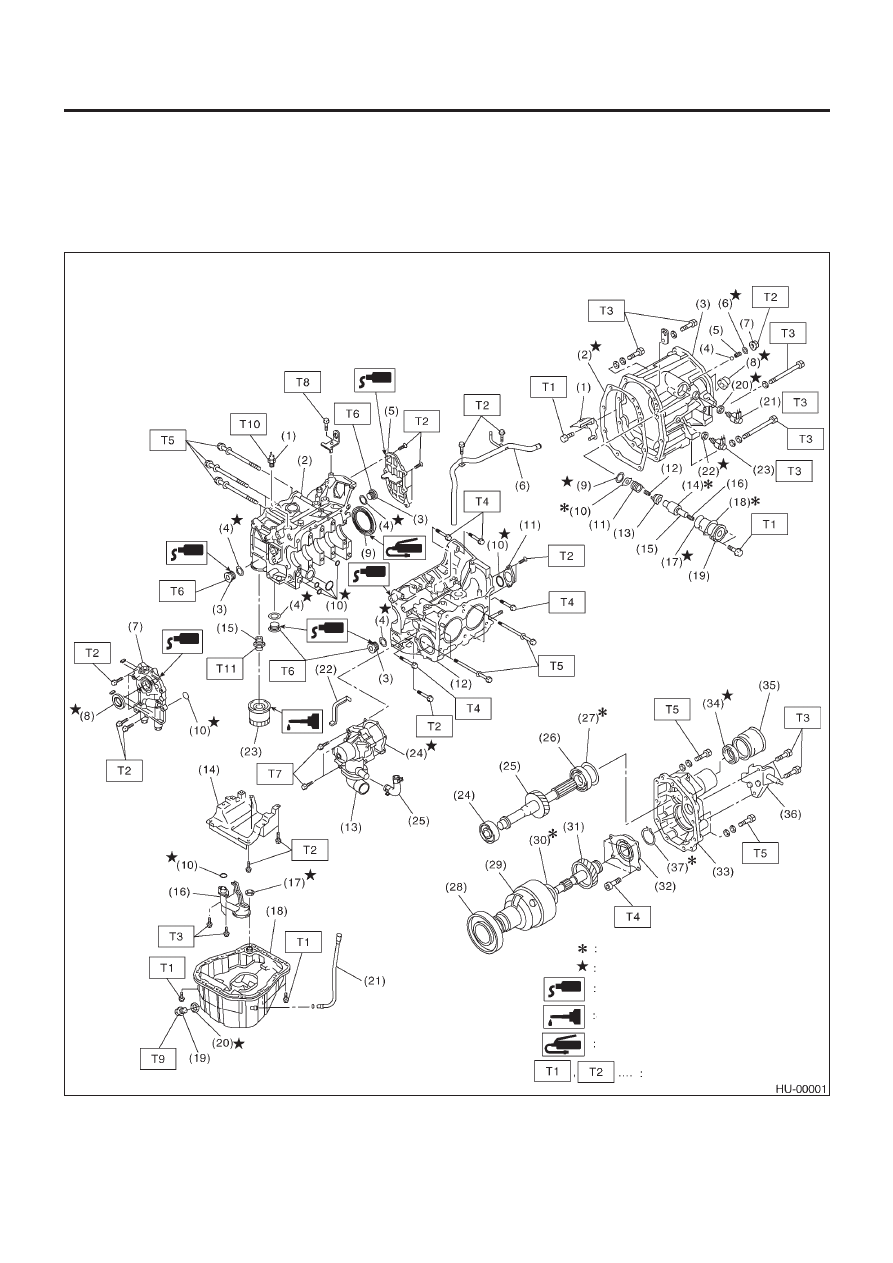

Пример:

Выборочная деталь

Заменяемая деталь

Место для уплотнения

Необходимо смазывать маслом

Необходимо смазывать смазочным веществом

Момент затяжки

КАК ИСПОЛЬЗОВАТЬ ДАННОЕ РУКОВОДСТВО

HU-4

КАК ИСПОЛЬЗОВАТЬ ДАННОЕ РУКОВОДСТВО

4. СПЕЦИФИКАЦИИ

При необходимости также прилагаются спецификации.

5. ОСМОТР

Осмотр должен проводиться до и после технического обслуживания.

6. ОБСЛУЖИВАНИЕ

Инструкции по обслуживанию деталей, имеющих срок годности, описывают область работ и детализированные этапы работ с ил-
люстрациями. Они также описывают использование специальных инструментов, момент затяжки и меры предосторожности для
каждой процедуры.
Если в одной процедуре по обслуживанию содержится много деталей, подлежащих обслуживанию, для каждой части предостав-
ляются соответствующие ссылки на справочный материал.

Пример:

15. Агрегат коренного вала для однорядного двигателя

A:  ДЕМОНТАЖ

1)

Снимите с автомобиля агрегат механической трансмиссии.
<См. MT-33, ДЕМОНТАЖ, Агрегат Механической Трансмиссии.>

11)  Затяните стопорные гайки с определенным усилием, используя ST1 и ST2.

ПРИМЕЧАНИЕ:

После затяжки закрепите стопорные гайки в двух местах.
ST2    499987003       ТОРЦОВЫЙ КЛЮЧ
ST1    498937000       ДЕРЖАТЕЛЬ ТРАНСМИССИИ

Момент затяжки:

118•Нм (12.0кгс-м, 86.8 фут-фунт)

(B)

(A)

(C)

(D)

(G)

(F)

(H)

(E)

(A) Компонент
(B) Процесс
(C) Ссылка

(D) Осторожно
(E) Номер инструмента для специального

инструмента

(F) Название специального инструмента
(G) Момент затяжки
(H) Рисунок

КАК ИСПОЛЬЗОВАТЬ ДАННОЕ РУКОВОДСТВО

HU-5

КАК ИСПОЛЬЗОВАТЬ ДАННОЕ РУКОВОДСТВО

7. ДИАГНОСТИКА

Таблицы, показывающие поэтапный процесс, упрощают про-
ведение диагностики.

8. ЕДИНИЦЫ МЕЖДУНАРОДНОЙ СИСТЕМЫ

ЕДИНИЦ (МС)

Размеры в данных руководствах указаны в соответствии с
единицами МС. Также в них приводятся размеры в метрах и
ярдах/фунтах.

Пример:

Момент затяжки:

44 Н•м (4.5 кгс-м, 33 фут-фунт)
