WI-359

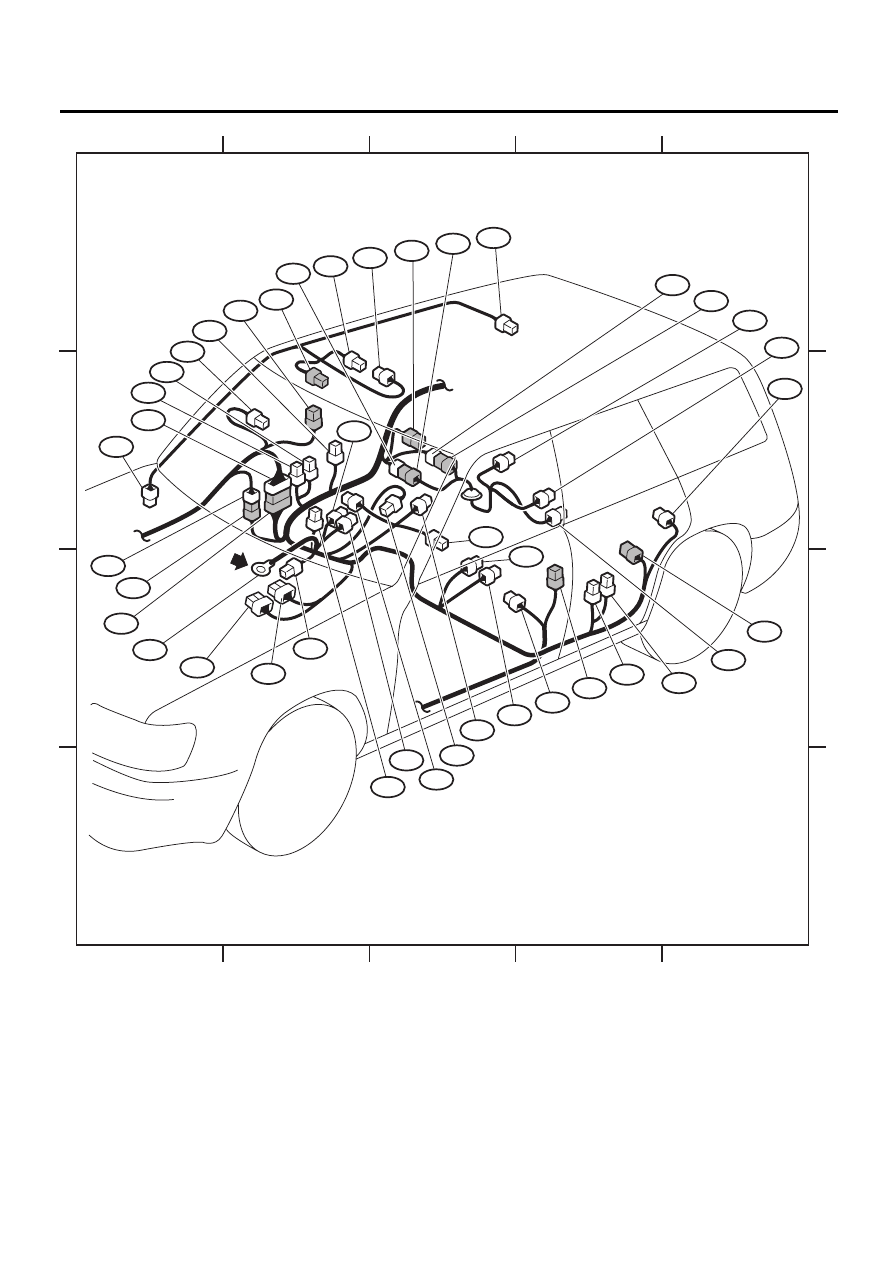

Задний жгут проводов

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

WI-16775

1

2

3

4

5

1

2

3

4

5

A

B

C

D

A

B

C

D

R50

B98

B267

B265

R55

R15

AB30

R56

R72

R57

R52

R58

R59

B97

R1

AB7

AB8

R188

AB11

R2

GR-1

R44

R41

B268

R42

B269

AB19

AB9

R73

R152

R22

R8

R4

R43

AB12

AB20

AB10

R146

R139

R150

R151

WI-360

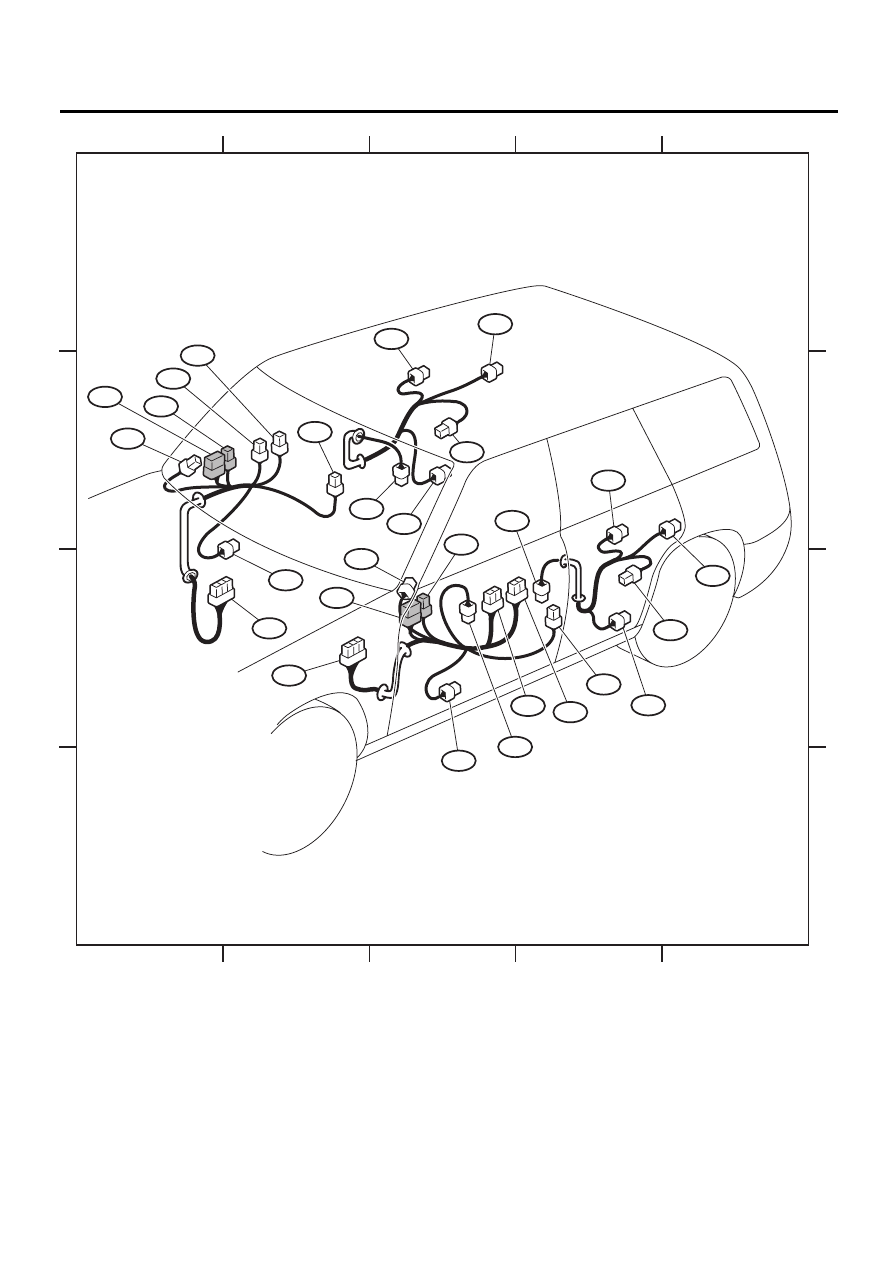

Кабель двери

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

62.Кабель двери

A: РАСПОЛОЖЕНИЕ

1. МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ

Разъем

Подключен к

№

Контакт

Цвет

Положение

№

Наименование

D1

25

C-2

B30

Жгут проводов переборки

D2

2

C-3

Динамик левой передней двери

D3

2

Зеленый

C-3

Электродвигатель электростеклоподъемника левой передней двери

D4

2

Черный

C-3

Высокочастотный динамик левой передней двери

D5

8

C-3

Узел левого наружного зеркала (без обогрева зеркала)

10

C-3

Узел левого наружного зеркала (с обогревом зеркала)

D7

16

C-4

Основной переключатель электростеклоподъемника и переключатель
блокировки дверей (сторона водителя)

D8

4

C-4

Привод замка передней двери (сторона водителя)

D11

25

C-1

B101 Жгут проводов переборки

D12

2

C-2

Динамик правой передней двери

D13

2

Зеленый

B-2

Электродвигатель электростеклоподъемника правой передней двери

D14

2

Черный

B-1

Высокочастотный динамик правой передней двери

D15

8

B-2

Узел правого наружного зеркала (без обогрева зеркала)

10

B-2

Узел правого наружного зеркала (с обогревом зеркала)

D17

8

B-2

Вспомогательный переключатель электростеклоподъемника передней
двери (сторона пассажира)

D18

4

B-2

Привод замка передней двери (сторона пассажира)

D21

8

C-4

B269 Жгут проводов переборки

D23

2

C-4

Динамик левой задней двери

D24

2

Зеленый

C-4

Электродвигатель электростеклоподъемника левой задней двери

D25

8

C-4

Вспомогательный переключатель электростеклоподъемника левой за-
дней двери

D26

4

B-5

Привод замка левой задней двери

D27

8

B-3

B265 Жгут проводов переборки

D29

2

B-3

Динамик правой задней двери

D30

2

Зеленый

B-3

Электродвигатель электростеклоподъемника правой задней двери

D31

8

B-3

Вспомогательный переключатель электростеклоподъемника правой за-
дней двери

D32

4

B-3

Привод замка правой задней двери

D61

10

C-3

Переключатель дистанционного управления наружными зеркалами

: Белого или естественного цвета

WI-361

Кабель двери

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

WI-13094

1

2

3

4

5

1

2

3

4

5

A

B

C

D

A

B

C

D

D14

D11

D12

D1

D4

D3

D7

D61

D21

D8

D23

D24

D25

D26

D15

D15

D13

D17

D27

D31

D30

D32

D29

D5

D5

D18

D2

1

*

: С ОБОГРЕВОМ ЗЕРКАЛА

2

*

: БЕЗ ОБОГРЕВА ЗЕРКАЛА

1

*

1

*

2

*

2

*

WI-362

Кабель двери

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

2. МОДЕЛЬ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ

Разъем

Подключен к

№

Контакт

Цвет

Положение

№

Наименование

D1

25

C-2

B30

Жгут проводов переборки

D2

2

C-2

Динамик правой передней двери

D3

2

Зеленый

B-2

Электродвигатель электростеклоподъемника правой передней
двери

D4

2

Черный

B-1

Высокочастотный динамик правой передней двери

D5

8

B-2

Узел правого наружного зеркала (без обогрева зеркала)

10

B-2

Узел правого наружного зеркала (с обогревом зеркала)

D7

16

B-2

Основной переключатель электростеклоподъемника и переключа-
тель блокировки дверей (сторона водителя)

D8

4

B-2

Привод замка правой передней двери (без системы двойного за-
мка) (сторона водителя)

6

Черный

B-2

Привод замка правой передней двери (с системой двойного замка)
(сторона водителя)

D11

25

C-2

B101

Жгут проводов переборки

D12

2

C-3

Динамик левой передней двери

D13

2

Зеленый

C-3

Электродвигатель электростеклоподъемника левой передней две-
ри

D14

2

Черный

C-3

Высокочастотный динамик левой передней двери

D15

8

C-3

Узел левого наружного зеркала (без обогрева зеркала)

10

C-3

Узел левого наружного зеркала (с обогревом зеркала)

D17

8

C-3

Вспомогательный переключатель электростеклоподъемника ле-
вой передней двери

D18

4

C-4

Привод замка передней двери (без системы двойного замка) (сто-
рона пассажира)

6

Черный

C-4

Привод замка передней двери (с системой двойного замка) (сторо-
на пассажира)

D21

8

C-4

B269

Жгут проводов переборки

D23

2

C-4

Динамик левой задней двери

D24

2

Зеленый

C-4

Электродвигатель электростеклоподъемника левой задней двери

D25

8

Серый

B-4

Вспомогательный переключатель электростеклоподъемника ле-
вой задней двери

D26

4

B-5

Привод замка левой задней двери (без системы двойного замка)

6

Черный

B-5

Привод замка левой задней двери (с системой двойного замка)

D27

8

B-3

B265

Жгут проводов переборки

D29

2

B-3

Динамик правой задней двери

D30

2

Зеленый

B-3

Электродвигатель электростеклоподъемника правой задней двери

D31

8

Серый

B-3

Вспомогательный переключатель электростеклоподъемника пра-
вой задней двери

D32

4

B-3

Привод замка правой задней двери (без системы двойного замка)

6

Черный

B-3

Привод замка правой задней двери (с системой двойного замка)

D61

10

B-2

Переключатель дистанционного управления наружными зеркалами

D82

3

Коричневый

B-2

Датчик личинки замка

: Белого или естественного цвета
