Subaru Forester (2008 год). Руководство - часть 919

WI-331

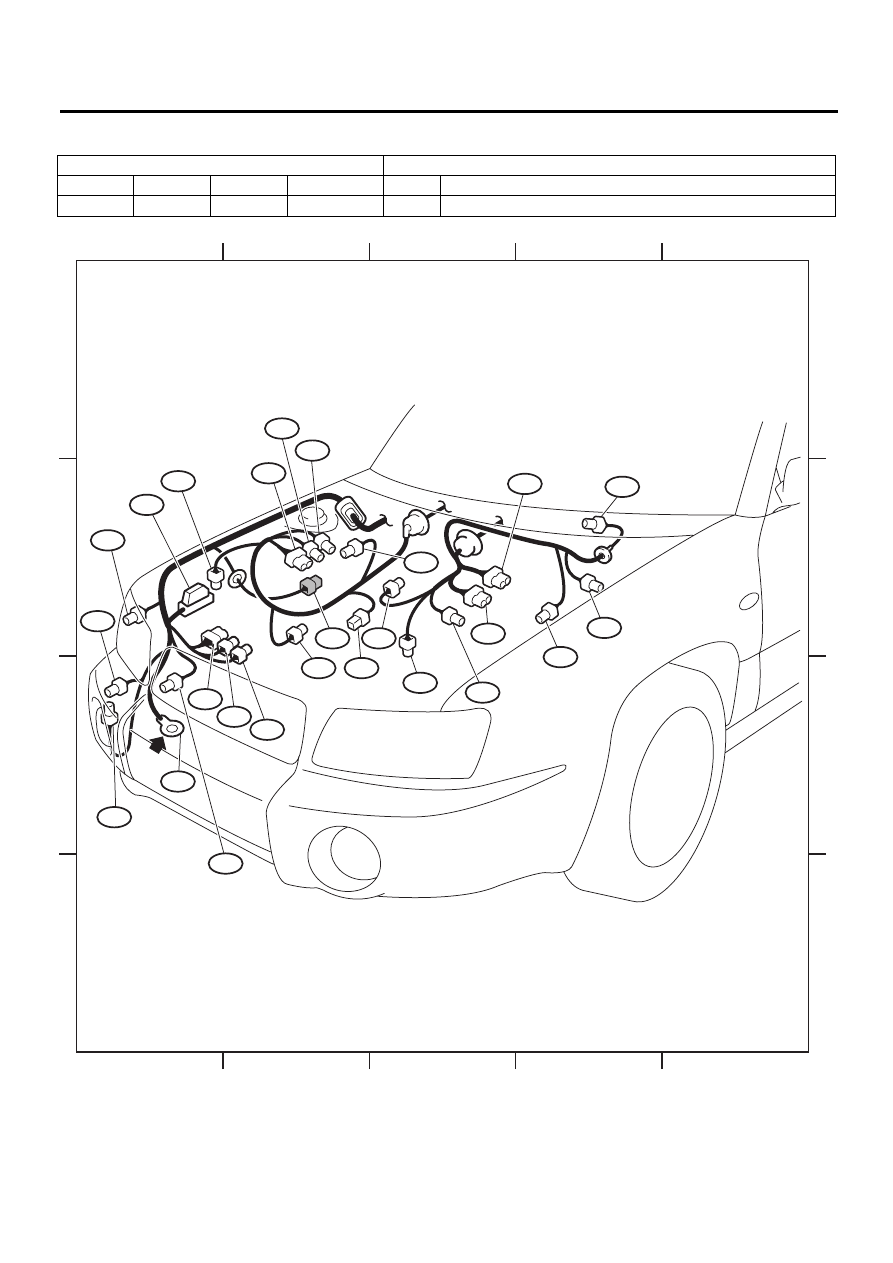

Жгут проводов переборки (в моторном отсеке)

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

Жгут проводов системы подушек безопасности

Разъем

Подключен к

№

Контакт

Цвет

Положение

№

Наименование

AB15

2

Желтый

C-1

Дополнительный датчик лобового удара (правый)

WI-13086

1

2

3

4

5

1

2

3

4

5

A

B

C

D

A

B

C

D

B301

B320

B6

B3

AB15

B11

B14

B128

B16

B8

B18

B384

B17

B262

B317

B127

B12

B20

GB-5

B7

B368

B369

B370

B306

B26

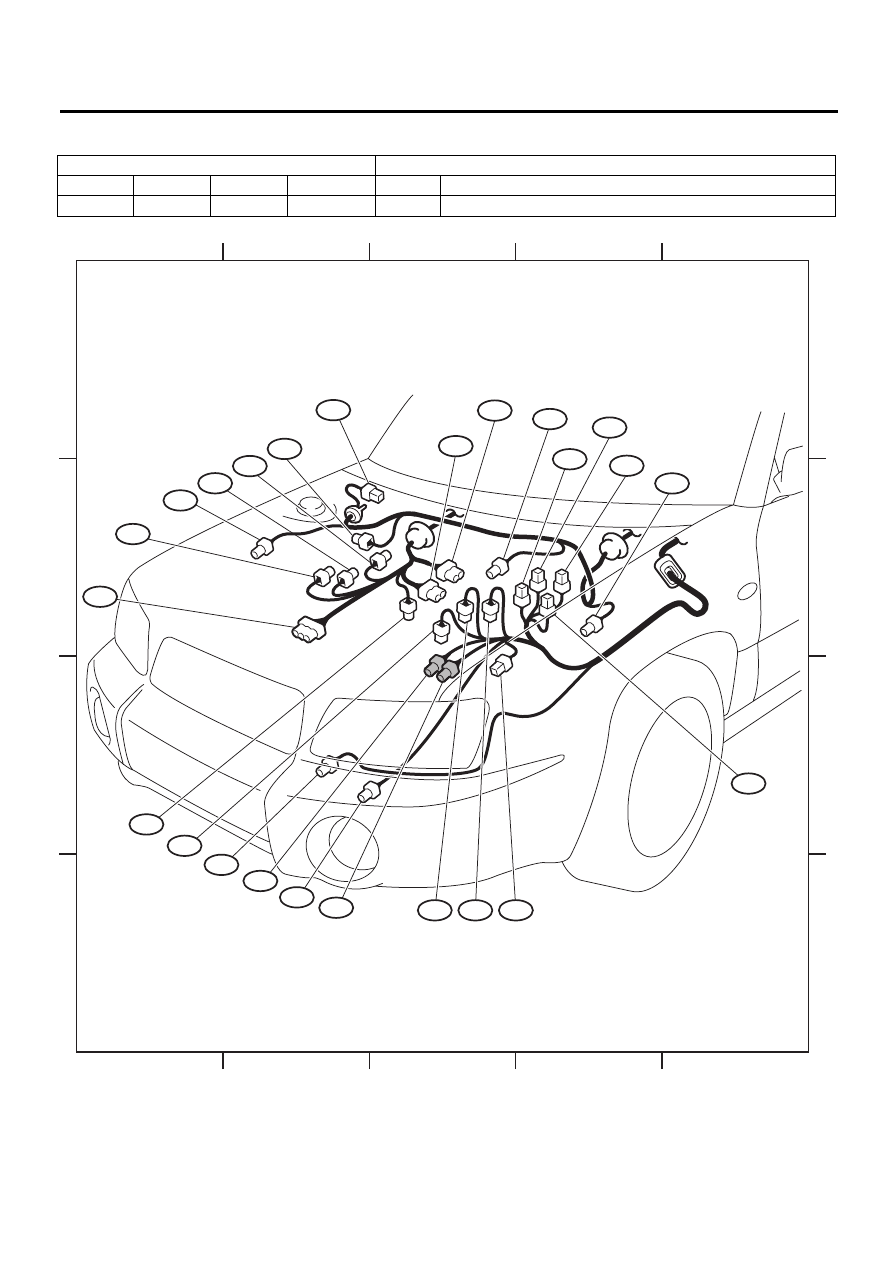

WI-332

Жгут проводов переборки (в моторном отсеке)

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

3. МОДЕЛЬ БЕЗ ТУРБОНАДДУВА С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ

Жгут проводов переборки

Разъем

Подключен к

№

Контакт

Цвет

Положение

№

Наименование

B3

5

Черный

B-2

Датчик воздушного потока

B7

4

B-4

Датчик давления кондиционера

B8

5

Черный

B-3

Электродвигатель стеклоочистителя ветрового стекла

B11

20

B-3

T4

Трансмиссия (Модель AT)

B12

12

B-3

T3

B13

2

Коричневый

C-3

Передняя левая противотуманная фара

B14

1

Черный

B-3

Стартер (электромагнит)

B16

2

Серый

B-2

Датчик уровня тормозной жидкости

B17

3

Черный

B-3

Датчик скорости автомобиля (модель MT)

B24

2

Серый

B-2

T1

Выключатель фонарей заднего хода (модель MT)

B25

2

Коричневый

B-3

T2

Датчик нейтральной передачи (модель MT)

B26

1

Черный

B-3

Звуковой сигнал

B29

2

Серый

B-2

T8

Переключатель контрольной лампы пониженной передачи (пол-
ный привод) (модель MT)

B73

54

Черный

B-2

E4 Жгут проводов двигателя

B143

3

B-4

Блок главных предохранителей (M/B)

B144

6

Черный

B-4

B145

1

B-4

B146

2

Серый

B-3

Электродвигатель стеклоомывателя ветрового стекла

B147

2

Серый

B-3

Электродвигатель заднего стеклоомывателя

B149

2

Серый

B-3

Электродвигатель омывателей фар

B186

4

Черный

B-4

Блок главных предохранителей (M/B)

B255

2

C-3

F96 Передний жгут проводов (модель без системы VDC)

B382

4

Серый

C-3

F48 Передний жгут проводов

: Белого или естественного цвета

WI-333

Жгут проводов переборки (в моторном отсеке)

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

Жгут проводов системы подушек безопасности

Разъем

Подключен к

№

Контакт

Цвет

Положение

№

Наименование

AB18

2

Желтый

C-2

Дополнительный датчик лобового удара (левый)

WI-13087

1

2

3

4

5

1

2

3

4

5

A

B

C

D

A

B

C

D

B8

B29

B73

B17

B146

AB18

B13

B255

B145

B382

B7

B149

B26

B24

B3

B25

B16

B11

B12

B143

B186

B14

B144

B147

WI-334

Жгут проводов переборки (в моторном отсеке)

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

4. МОДЕЛЬ С ТУРБОНАДДУВОМ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ

Жгут проводов переборки

Разъем

Подключен к

№

Контакт

Цвет

Положение

№

Наименование

B3

5

Черный

B-2

Датчик воздушного потока

B7

4

B-4

Датчик давления кондиционера

B8

5

Черный

B-3

Электродвигатель стеклоочистителя ветрового стекла

B11

20

B-3

T4

Трансмиссия (Модель AT)

B12

12

B-3

T3

B13

2

Коричневый

C-3

Передняя левая противотуманная фара

B14

1

Черный

B-3

Стартер (электромагнит)

B16

2

Серый

B-2

Датчик уровня тормозной жидкости

B17

4

Черный

B-2

Датчик скорости автомобиля (модель MT)

B18

4

Серый

B-2

T5

Задний датчик кислорода

B20

10

Серый

B-2

E1

Жгут проводов двигателя

B21

16

Коричневый

C-3

E2

B22

20

Черный

C-3

E3

B26

1

Черный

C-3

Звуковой сигнал

B127

2

Синий

B-2

Перепускной электромагнитный клапан турбокомпрессора

B128

4

Серый

B-3

T9

Трансмиссия (модель MT)

B143

3

B-4

Блок главных предохранителей (M/B)

B144

6

Черный

B-4

B145

1

B-4

B146

2

Серый

B-3

Электродвигатель стеклоомывателя ветрового стекла

B147

2

B-3

Электродвигатель заднего стеклоомывателя

B149

2

Синий

B-3

Электродвигатель омывателей фар

B186

4

Черный

B-4

Блок главных предохранителей (M/B)

B255

2

C-3

F96

Передний жгут проводов (модель без системы VDC)

1

Черный

C-3

F96

Передний жгут проводов (модель с системой VDC)

B262

4

B-2

Передний датчик кислорода

B317

8

Серый

B-2

E56

Жгут проводов двигателя

B382

4

Серый

C-3

F48

Передний жгут проводов

B384

3

Черный

B-2

Датчик системы автоматической регулировки уровня луча фар

: Белого или естественного цвета
