Subaru Forester (2008 год). Руководство - часть 837





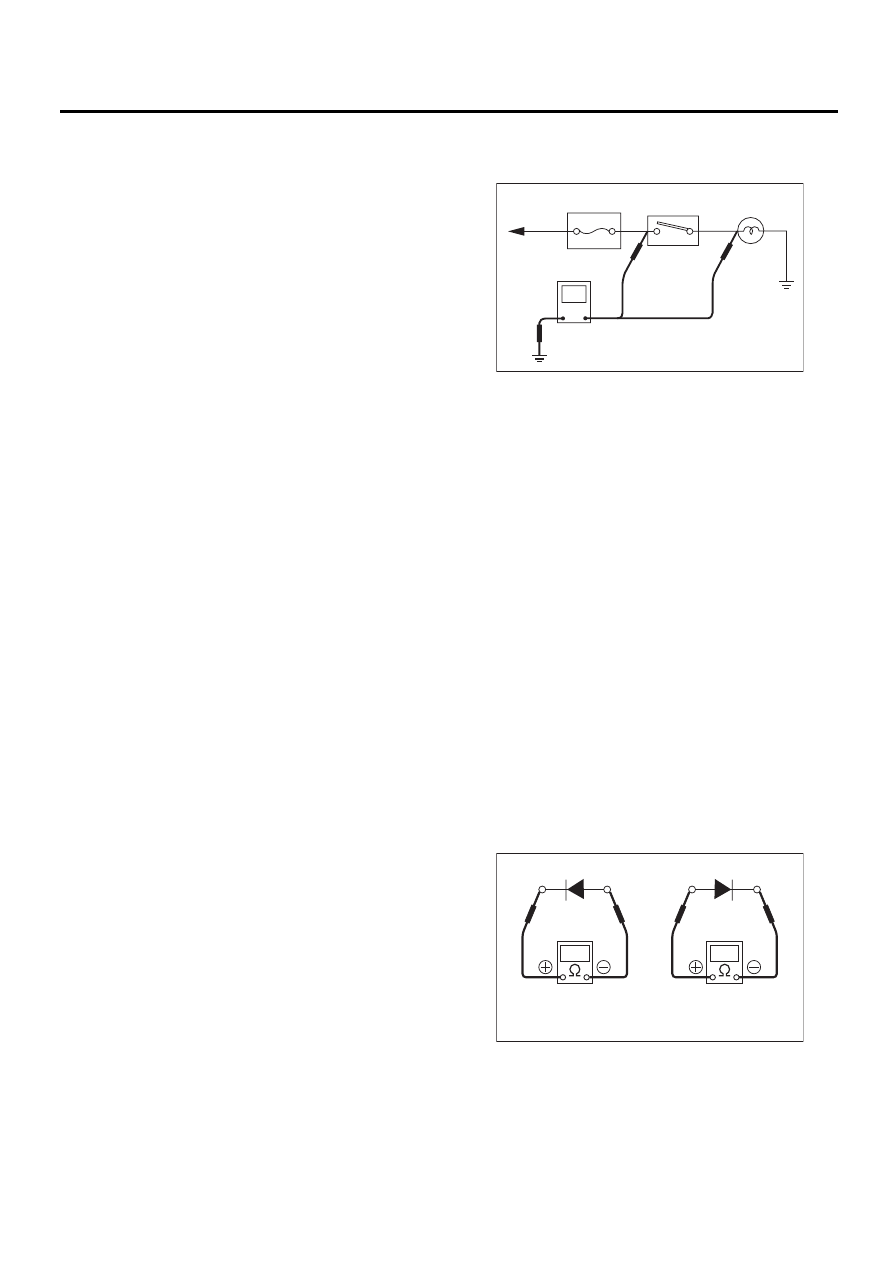

WI-3

Базовая процедура диагностики

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

1. Базовая процедура

диагностики

A: БАЗОВЫЕ ПРОЦЕДУРЫ

1. ОБЩИЕ ПОЛОЖЕНИЯ

Наиболее важной целью диагностики является
быстрое определение неисправной детали, со-
кращающее временные и трудовые затраты.

2. РАСПОЗНАВАНИЕ СИМПТОМОВ
НЕИСПРАВНОСТЕЙ

Определите, признаком какой неисправности
является данный симптом.

3. ВОЗМОЖНАЯ ПРИЧИНА
НЕИСПРАВНОСТИ

Посмотрите на электрическую схему и про-
верьте цепь системы. Затем проверьте пере-
ключатели, реле, предохранители, цепь массы
и т.п.

4. ОПРЕДЕЛЕНИЕ МЕСТОПОЛОЖЕНИЯ
И УСТРАНЕНИЕ НЕИСПРАВНОСТИ

1) Используя процедуры диагностики, сузьте
круг возможных причин.
2) В случае необходимости используйте воль-
тметр, омметр и т.п.
3) Перед заменой некоторых деталей (переклю-
чатели, реле и т.д.), проверьте цепи электропи-
тания и массы на наличие разрыва, ослабленных
разъемов и т.п. Если проблемы в этих цепях не
выявлены, проверьте компоненты цепи.

5. ПРОВЕРКА РАБОТЫ СИСТЕМЫ

После ремонта убедитесь в том, что система
работает нормально.

B: БАЗОВАЯ ПРОВЕРКА

1. ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ

1) При использовании вольтметра подключите
отрицательный вывод к точке надежного зазем-
ления или к отрицательной клемме аккумулято-
ра, а положительный вывод – к разъему или
клемме компонента цепи.
2) Подсоедините положительный вывод воль-
тметра к разъему (A). Вольтметр покажет ве-
личину напряжения.

3) Переместите положительный вывод на
разъем (B). Вольтметр покажет отсутствие на-
пряжения.

4) При той же конфигурации проверяемой схе-
мы переведите выключатель в положение ON.
Вольтметр покажет наличие напряжения, од-
новременно включится лампа.
5) Цепь находится в исправном состоянии. Если
возникает проблема, например, не включается
лампа, используйте описанные выше процеду-
ры для обнаружения неисправности.

2. ПРОВЕРКА ЭЛЕКТРОПРОВОДНОСТИ
ЦЕПИ

1) Отсоедините клемму аккумулятора или
разъем, так, чтобы между контрольными точ-
ками не было напряжения.
Подсоедините два вывода омметра к обеим
контактным точкам.
Если в цепи имеются диоды, поменяйте выво-
ды местами и повторите проверку.
2) При помощи омметра проверьте электропро-
водность цепи диода. Электропроводность це-
пи должна наблюдаться при подключении от-
рицательного вывода к положительной сторо-
не диода, а положительного вывода – к
отрицательной стороне.
При смене полярности выводов электропро-
водности цепи быть не должно.

WI-02739

К цепи
питания

Предохра-
нитель

Выклю-
чатель

Лампа

V

(A)

(B)

WI-02740

Электропроводность
есть

Электропроводности
нет

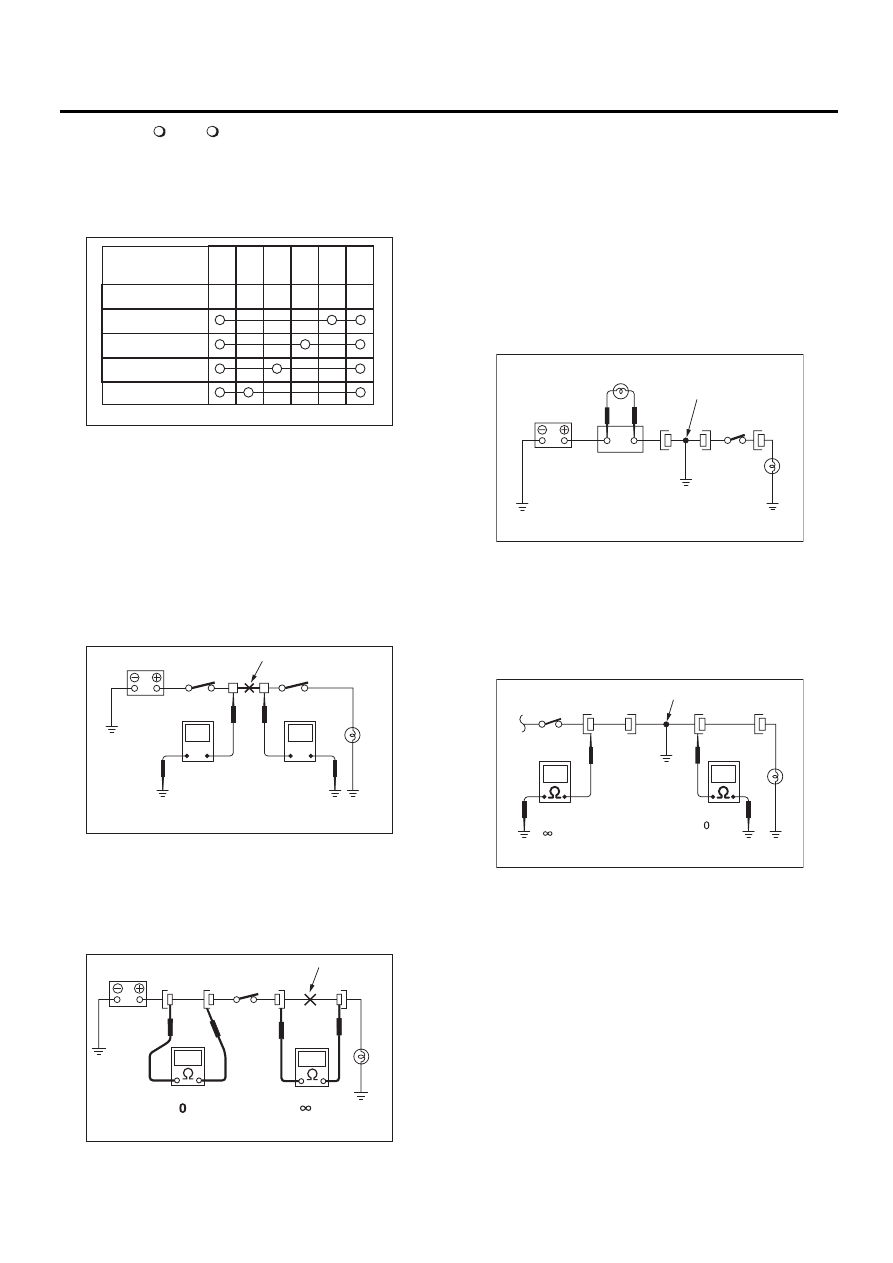

WI-4

Базовая процедура диагностики

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

3) Символ “

 —

” указывает на наличие

электропроводности в цепи между двумя точ-
ками или клеммами. Например, как показано в
приведенной ниже таблице, если переключа-
тель находится в положении “3”, то электро-
проводность цепи наблюдается между 1, 3 и 6.

3. КАК ОПРЕДЕЛИТЬ РАЗРЫВ В ЦЕПИ

1) ПРИ ПОМОЩИ ВОЛЬТМЕТРА:
Разрыв в цепи определяется путем измерения
напряжения между соответствующими разъ-
емами и массой при помощи вольтметра, начи-
ная с ближайшего разъема к источнику элект-
ропитания. Питание должно быть включено,
так, чтобы в цепи протекал ток. Если между от-
дельным разъемом и массой нет напряжения,
цепь между этим разъемом и предыдущим ра-
зорвана.

2) ПРИ ПОМОЩИ ОММЕТРА:
Отключите все разъемы, на которые не пода-
ется ток,  и проверьте целостность цепи между
соседними разъемами. Если омметр покажет
бесконечное сопротивление, то это свидетель-
ствует об обрыве в проводе.

4. КАК ОПРЕДЕЛИТЬ КОРОТКОЕ
ЗАМЫКАНИЕ

1) ПРИ ПОМОЩИ КОНТРОЛЬНОЙ ЛАМПЫ:
Подсоедините вместо перегоревшего предох-
ранителя контрольную лампу (мощностью по-
рядка 3 Вт) и подайте в цепь ток. Отключайте
разъемы цепи по одному. Начните с наиболее
удаленного разъема от источника электропи-
тания. Если контрольная лампа гаснет с от-
ключением разъема, то цепь между этим разъ-
емом и следующим (дальше от источника элек-
тропитания) замкнута накоротко.

2) ПРИ ПОМОЩИ ОММЕТРА:
Отключите все разъемы, на которые не пода-
ется ток, и проверьте целостность цепей меж-
ду каждым разъемом и массой. Если омметр
покажет наличие электропроводности между
отдельным разъемом и массой, то этот разъем
замкнут накоротко.

WI-02741

Клемма

Положение
переключателя

ВЫКЛЮЧЕН

1

2

3

4

1

2

3

4

5

6

WI-02742

Разрыв цепи или
электропроводки

0 B

12 B

V

V

WI-09860

Разрыв цепи

Ом

Ом

WI-02744

Коротко-
замкнутый
провод

Контрольная лампа

Гнездо

предохранителя

WI-02745

Короткозамкнутый
провод

Ом

Ом

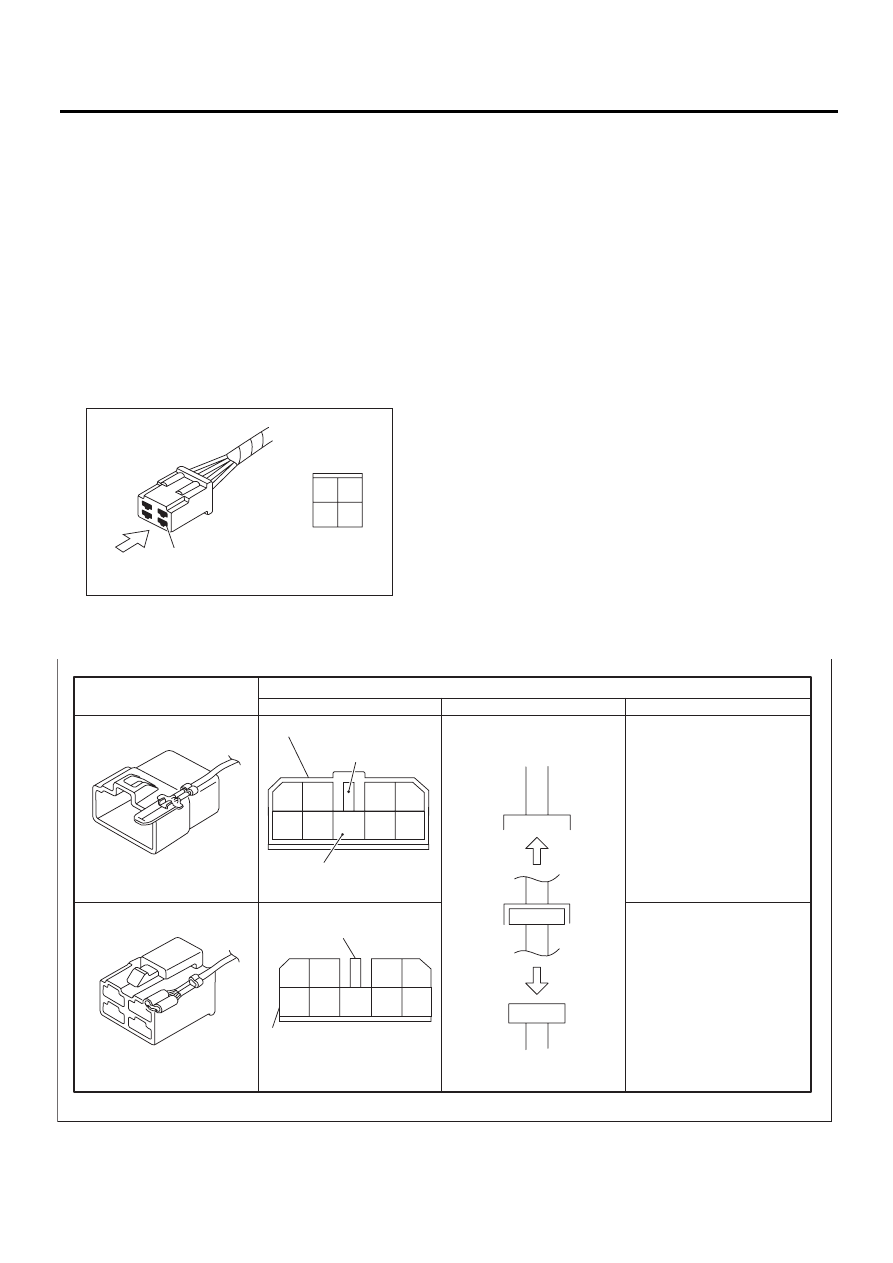

WI-5

Базовая процедура диагностики

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

C: КАК ЧИТАТЬ ЭЛЕКТРИЧЕСКИЕ

СХЕМЫ

1. ЭЛЕКТРИЧЕСКАЯ СХЕМА:

Электрические схемы каждой системы состав-
ляются таким образом, чтобы Вы могли понять
путь, по которому электрический ток протека-
ет от аккумулятора по электрической цепи.
В электрических схемах используются эскизы
и условные обозначения. Ниже приведено их
значение.
• Каждый разъем и расположение его клемм
отображается на электрической схеме эски-
зом этого разъема в отключенном состоянии,
на котором показан вид разъема спереди.

• Число клемм или контактов, наличие замка показаны на эскизе каждого разъема. Самый боль-
шой номер контакта на эскизе соответствует количеству контактов разъема. Например, на эскизе
разъема, показанного на приведенном ниже рисунке, указывается, что разъем имеет 9 контактов.

WI-02746

Вид с этой стороны

4

2

4

1

3

WI-02747

Разъемы, исполь-

зуемые в автомобиле

Эскиз

Символ

Нумерация контактов

Контакты нумеруются
от верхнего правого
к нижнему левому.

Контакты нумеруются
от верхнего левого
к нижнему правому.

Разъемы, показанные на электрических схемах

Двойная рамка

Обозначает
наличие замка.

Обозначает количество
контактов.

4

3

2

1

9

8

7

6

5

Обозначает наличие замка.

Одинарная рамка

1

2

3

4

5

6

7

8

9

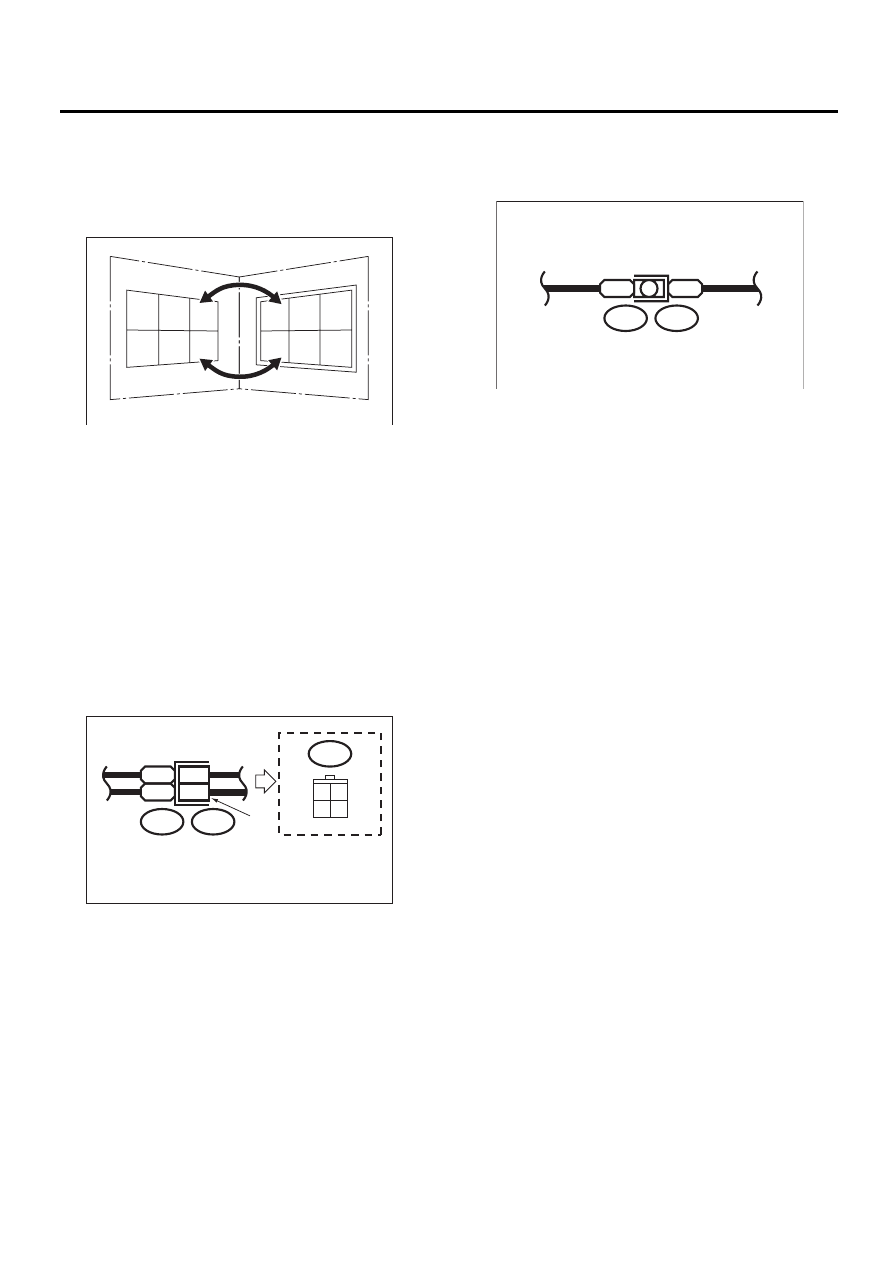

WI-6

Базовая процедура диагностики

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

• На изображении вида спереди пары соеди-
няемых разъемов номера контактов одного
разъема показаны симметрично номерам кон-
тактов второго разъема. При соединении таких
двух разъемов происходит соединение контак-
тов, имеющих одинаковый номер.

• Электрическая схема:
К электрической схеме прилагается перечень
номеров разъемов вместе с количеством кон-
тактов и цветом изоляции проводов, а также
элементами, которые они соединяют.
• На эскизе каждого разъема на электричес-
кой схеме обычно показана сторона (А) этого
разъема. На приведенном ниже рисунке пока-
зана зависимость цвета провода, номера клем-
мы и разъема.

ПРИМЕЧАНИЕ:
Иногда цвет одного провода, отходящего от
клеммы разъема в одном направлении, может
отличаться от цвета провода, отходящего от
этой же клеммы в другом направлении.

• Те разъемы, для которых на электрической
схеме не обозначено число клемм, являются
однополюсными. Эскизы таких разъемов на
электрической схеме не приводятся.

WI-00107

1

1

2

2

3

3

4

4

5

5

6

6

WI-02748

Цвет провода:

BR (Клемма № 1)
RW (Клемма № 3)

i2

3 4

1 2

BR

RW

i2

F4

1
3

(A)

WI-00109

B

B

B15

F10
