CC(diag)-5

Расположение электрических компонентов

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)

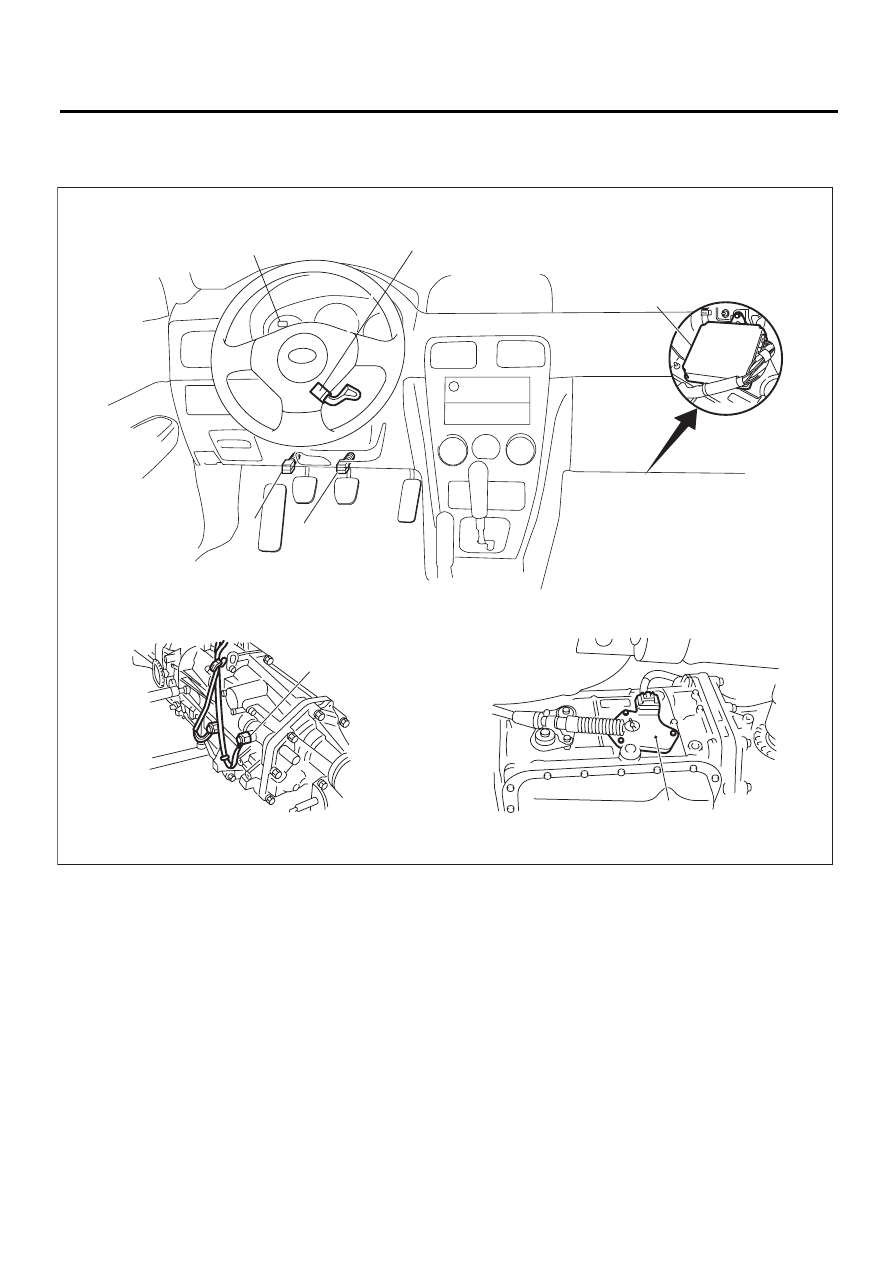

3. Расположение электрических компонентов

A: РАСПОЛОЖЕНИЕ

(1) Контрольная лампа системы кру-

из-контроля и контрольная лам-
па установки круиз-контроля

(3) Переключатель команд системы

круиз-контроля

(6) Выключатель стоп-сигналов и

датчик нажатия педали тормоза

(4) Блок управления двигателем (ECM) (7)



Датчик нейтральной передачи
(модель MT)

(2) Выключатель блокиратора (мо-

дель AT)

(5) Датчик нажатия педали сцепления

(модель MT)

(5)

(6)

(4)

CC-00315

(2)

(7)

(1)

(3)

CC(diag)-6

Входные/выходные сигналы блока управления двигателем (ECM)

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)

4. Входные/выходные

сигналы блока управления
двигателем (ECM)

A: ЭЛЕКТРИЧЕСКАЯ СХЕМА

<См. WI-307, МОДЕЛЬ 2.0 L С ЛЕВОСТОРОН-
НИМ УПРАВЛЕНИЕМ, ЭЛЕКТРИЧЕСКАЯ СХЕ-
МА, Система круиз-контроля.>
<См. WI-310, МОДЕЛЬ 2.5 L БЕЗ ТУРБОНАДДУ-
ВА, С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ,
ЭЛЕКТРИЧЕСКАЯ СХЕМА, Система круиз-кон-
троля.>
<См. WI-313, МОДЕЛЬ 2.5 L С ТУРБОНАДДУ-
ВОМ, С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ,
ЭЛЕКТРИЧЕСКАЯ СХЕМА, Система круиз-кон-
троля.>
<См. WI-316, МОДЕЛЬ 2.0 L С ПРАВОСТОРОН-
НИМ УПРАВЛЕНИЕМ, ЭЛЕКТРИЧЕСКАЯ СХЕ-
МА, Система круиз-контроля.>
<См. WI-319, МОДЕЛЬ 2.5 L С ПРАВОСТОРОН-
НИМ УПРАВЛЕНИЕМ, ЭЛЕКТРИЧЕСКАЯ СХЕ-
МА, Система круиз-контроля.>

CC(diag)-7

Subaru Select Monitor

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)

5. Subaru Select Monitor

A: ПОРЯДОК РАБОТЫ

1. ОБЩИЕ СВЕДЕНИЯ

Бортовая диагностика системы круиз-контро-
ля осуществляется при помощи Subaru Select
Monitor.
Бортовая диагностика осуществляется двумя
способами, которые выбираются в зависимос-
ти от типа проблемы.
1) Диагностика условий отмены круиз-контроля:

(1) При диагностике данной категории, для
определения причины того, когда происхо-
дит отмена режима круиз-контроля, не-
смотря на то, что условие для его отмены не
было введено, диагностика должна осу-
ществляться только во время движения ав-
томобиля.
(2) Память системы круиз-контроля в ECM
сохраняет условие отмены (Код №), возник-
шее в ходе движения. При наличии несколь-
ких условий отмены (Код №), они отобража-
ются на дисплее Subaru Select Monitor.

ОСТОРОЖНО:
• Память системы круиз-контроля хранит
не только условия отмены круиз-контроля,
которые имели место, несмотря на то, что
не были заданы водителем, но также и ус-
ловия отмены, заданные самим водителем.
• Когда замок зажигания переводится в по-
ложение OFF, последние данные, внесен-
ные в память (последние коды), стираются.
Вместе с тем, содержимое памяти, внесен-
ное во время диагностики неисправностей
датчиков, выключателей и переключателей,
обеспечивающих работу всего автомобиля
и системы круиз-контроля, будет сохра-
няться в виде истории диагностики неис-
правностей (кодов памяти) даже после пе-
ревода замка зажигания в положение OFF.
2) Диагностика в режиме реального времени.
Функция диагностики в режиме реального вре-
мени используется для определения исправ-
ности системы приема входных сигналов, пода-
ваемых с различного рода выключателей, пе-
реключателей, датчиков и т.п.

(1) Если в системе круиз-контроля или ее
цепях имеют место неисправности, автомо-
биль не может осуществлять движение в
режиме круиз-контроля.
(2) Отследите условия поступления сигна-
лов от переключателей и датчиков.

2. ДИАГНОСТИКА УСЛОВИЙ
ОТКЛЮЧЕНИЯ СИСТЕМЫ КРУИЗ-
КОНТРОЛЯ

1) Подготовьте комплект Subaru Select Monitor.
2) Подсоедините к Subaru Select Monitor диа-
гностический кабель.
3) Подсоедините Subaru Select Monitor к разъ-
ему канала передачи данных.

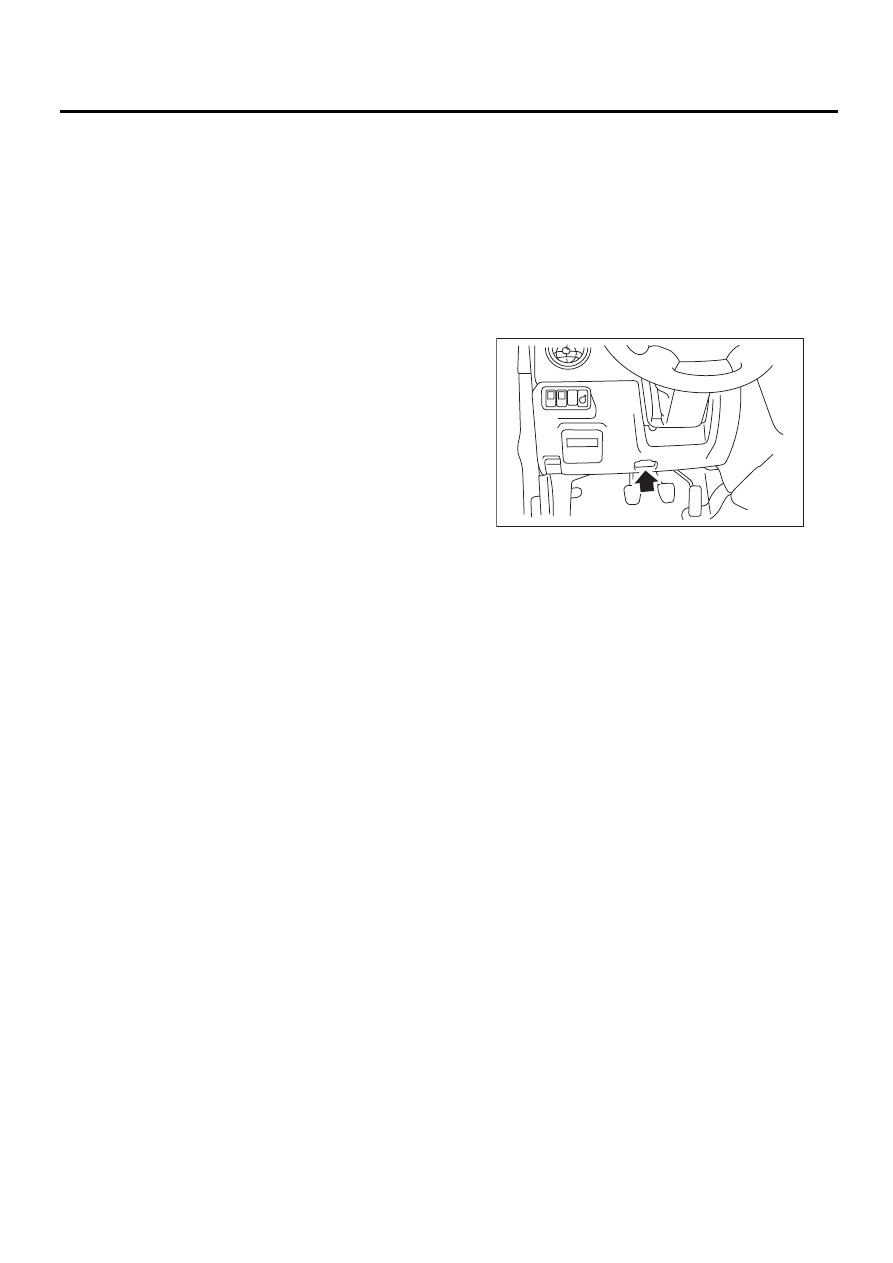

(1) Разъем канала передачи данных распо-
ложен в нижней части панели приборов (со
стороны водителя).

(2) Подсоедините к разъему канала переда-
чи данных диагностический кабель.

4) Запустите двигатель и переведите главный
выключатель системы круиз-контроля в поло-
жение ON.
5) Включите Subaru Select Monitor.
6) На экране дисплея «Main Menu» выберите
пункт  {2. Each System Check}.
На экране выбора системы, выберите пункт
{Engine Control System}. Выберите [OK] после
того, как на экране появится информация о ти-
пе двигателя.
7) Установите скорость автомобиля не менее
40 км/ч (25 миль/ч) и задайте скорость движе-
ния автомобиля в режиме круиз контроля.

ОСТОРОЖНО:
• При проведении диагностики соблюдайте
скоростной режим на дороге.
• КДН будет показываться также в случае
отмены режима круиз контроля при совер-
шении водителем рутинных операций по уп-
равлению автомобилем. Примите это к све-
дению и не перепутайте причин появления
КДН.
• Для работы с Subaru Select Monitor при
проведении диагностики автомобиля во
время движения обязательно возьмите с
собой помощника.

CC-00134

CC(diag)-8

Subaru Select Monitor

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)

8) Если заданный режим скорости сбрасывает-
ся сам (без выполнения какой-либо операции
отмены круиз-контроля), а также в тех случа-
ях, когда скорость движения в режиме круиз-
контроля не может быть задана предусмотрен-
ным способом, на экране диагностики неис-
правностей двигателя выберите пункт {Check
Cancel Code}. На дисплее Subaru Select Monitor
появится соответствующий КДН.

ПРИМЕЧАНИЕ:
КДН отображаются в режиме {Current code}
(текущие коды) и {Memory code} (код, внесен-
ный в память).
В режиме {Current code} отображается послед-
ний код, который был выявлен при проведении
проверки во время движения, а в режиме
{Memory code} отображается код, записанный
в условиях предшествующей поездки. Кроме
того, в разделе {Memory Code} отображаются
также КДН, выявленные при диагностике неис-
правности датчиков, выключателей и пере-
ключателей, обеспечивающих работу всего ав-
томобиля и системы круиз-контроля.
9) Проведите очистку памяти двигателя от
КДН. <См. EN(H4SO)(diag)-53, ПОРЯДОК РА-
БОТЫ, Режим очистки памяти.> <См.
EN(H4SO)(diag)-50, ПОРЯДОК РАБОТЫ, Ре-
жим очистки памяти.> <См. EN(H4SO)(diag)-55,
ПОРЯДОК РАБОТЫ, Режим очистки памяти.>
В результате очистки памяти от КДН двигателя
будут стерты и КДН датчиков, выключателей и
переключателей, обеспечивающих работу все-
го автомобиля и системы круиз-контроля.

ПРИМЕЧАНИЕ:
Когда замок зажигания переводится в положе-
ние OFF, КДН стирается.

3. ДИАГНОСТИКА В РЕЖИМЕ
РЕАЛЬНОГО ВРЕМЕНИ

1) Подсоедините Subaru Select Monitor.
2) Установите замок зажигания и главный вы-
ключатель системы круиз-контроля в положе-
ние ON.
3) Включите Subaru Select Monitor.
4) На дисплее «Main Menu» выберите  {2. Each
System Check}.
5) На дисплее в меню «System Selection Menu»,
выберите {Engine Control System} и нажмите
[OK].
6) После того, как на экране появится инфор-
мация о типе двигателя, выберите [OK].
7) На дисплее в меню «Engine Diagnosis», вы-
берите {Current Data Display & Save}.
8) Убедитесь в том, что выполнение описанных
ниже операций сопровождается нормативны-
ми показаниями.
• Нажмите и отпустите педаль тормоза. (Вы-
ключатель стоп-сигналов и датчик нажатия пе-
дали тормоза установлены в положение ON.)
• Перевод переключателя «SET/COAST» в по-
ложение ON.
• Перевод переключателя «RESUME/ACCEL»
в положение ON.
• Установка выключателя «CANCEL» в поло-
жение ON.(Переключатели «SET/COAST» и
«RESUME/ACCEL» переводятся в положение
ON одновременно.)
• Нажатие или отпускание педали сцепления.
• Установка рычага переключения передач в
любое положение, кроме нейтрального.

ПРИМЕЧАНИЕ:
• Чтобы получить подробную информацию о
порядке выполнения процедуры, ознакомьтесь
с файлом справки к приложению для ПК
Subaru Select Monitor III.
• Информация по КДН приведена в разделе
"Список кодов диагностики неисправностей
(КДН)". <См. CC(diag)-14, Список кодов диа-
гностики неисправностей (КДН).>
