SL-3

Общие сведения

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

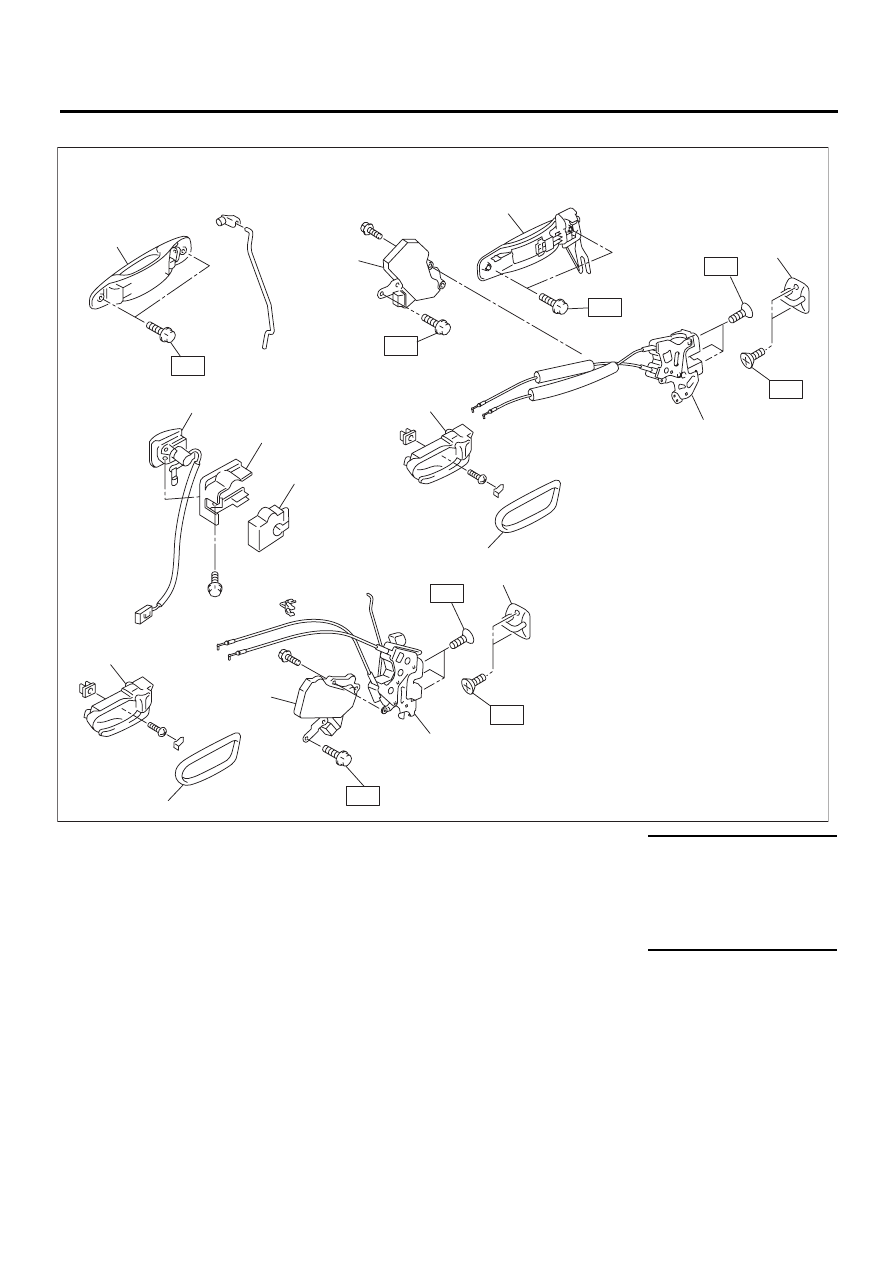

• Модель с двойным замком

(1) Узел внутренней ручки открывания двери

(7)

Цилиндр замка (выключатель)

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(2) Накладка внутренней ручки открывания

двери

(8)

Держатель цилиндра замка

T1: 6,5 (0,66, 4,8)

(3) Привод замка передней двери

(9)

Накладка держателя цилиндра замка

T2: 7,5 (0,76, 5,5)

(4) Замок передней двери

(10) Привод замка задней двери

T3: 18 (1,8, 13)

(5) Фиксатор

(11) Замок задней двери





(6) Наружная ручка передней двери

(12) Наружная ручка задней двери





T1

T1

T3

T3

T2

T2

(1)

(2)

(3)

(11)

(4)

(5)

(5)

(10)

(12)

(6)

(7)

(8)

(9)

T2

T2

SL-00741

(2)

(1)

SL-4

Общие сведения

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

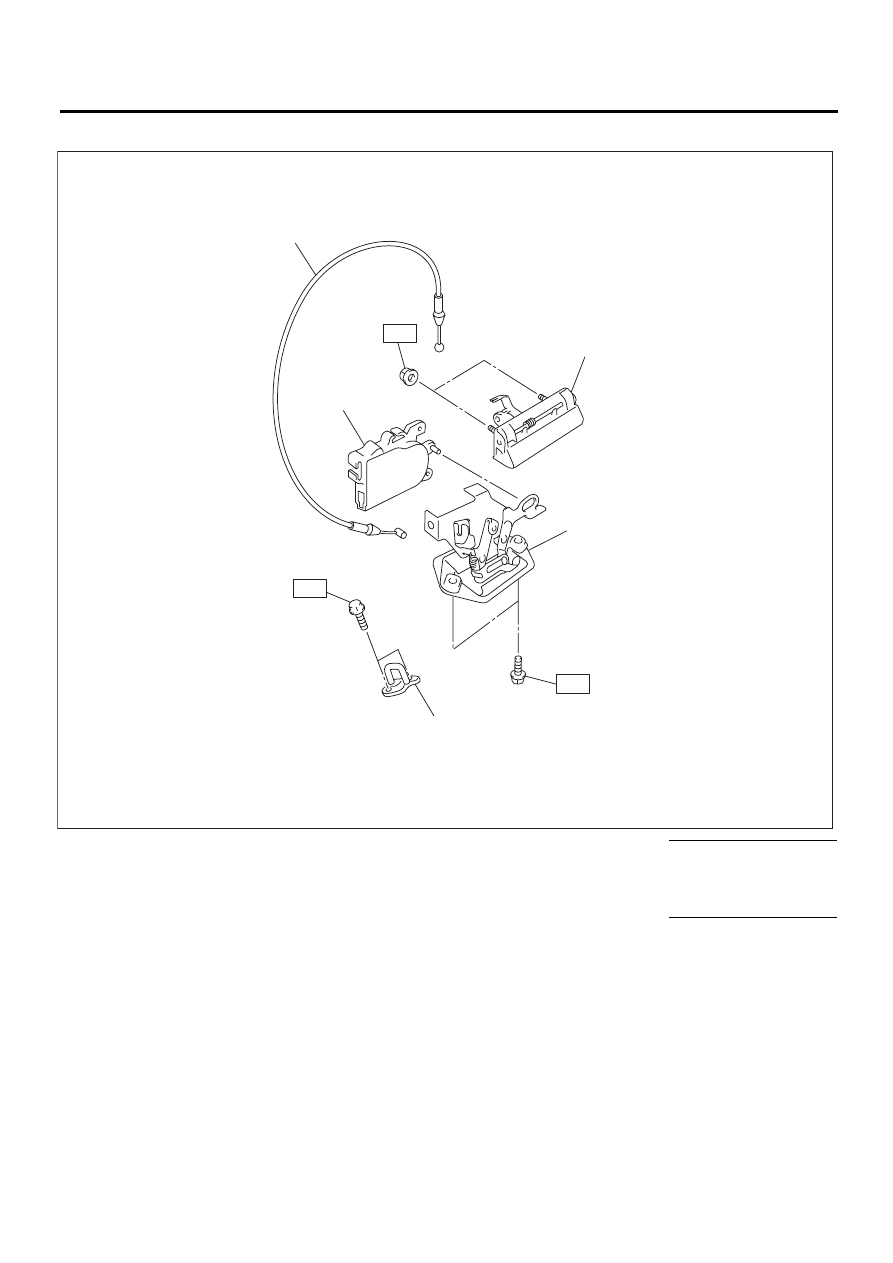

2. ЗАМОК ДВЕРЦЫ БАГАЖНОГО ОТСЕКА

(1) Узел замка дверцы багажного отсека

(4) Наружная ручка дверцы багажного отсека Момент затяжки: Нм

(кгс-м, фунт-сила-фут)

(2) Привод замка дверцы багажного отсека (5) Тросик

T1: 7,5 (0,76, 5,5)

(3) Фиксатор



T2: 25 (2,5, 18,1)

SL-00002

T1

T2

T2

(1)

(2)

(3)

(4)

(5)

SL-5

Общие сведения

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

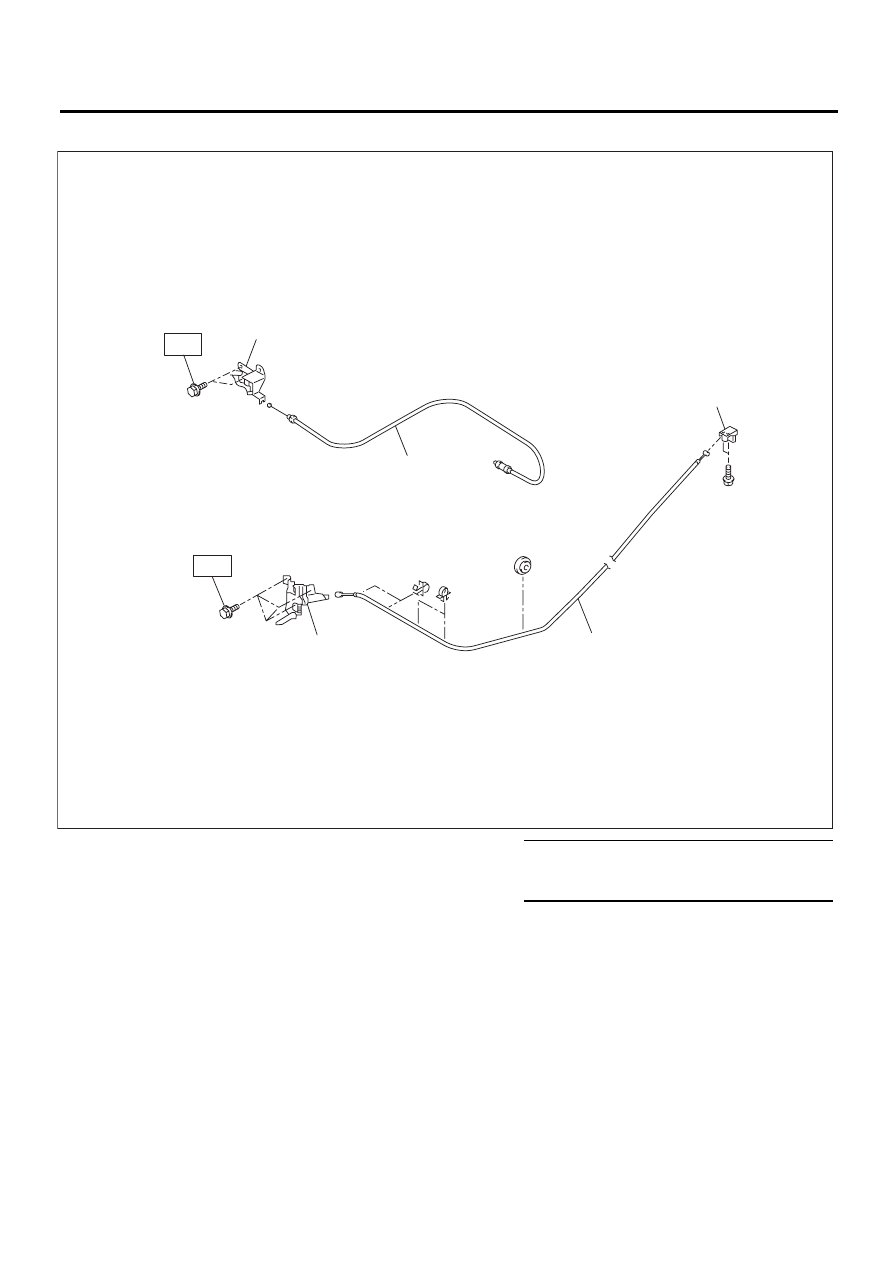

3. ЗАМОК КАПОТА И МЕХАНИЗМЫ ДИСТАНЦИОННОГО ОТКРЫВАНИЯ

(1) Узел замка капота

(4)

Узел рукоятки механизма открывания

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(2) Узел рычага

(5)

Узел тросика лючка топливного бака

T1: 7,5 (0,76, 5,5)

(3) Узел тросика капота





T2: 33 (3,4, 25)

SL-00104

T1

T2

(5)

(4)

(2)

(3)

(1)

SL-6

Общие сведения

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

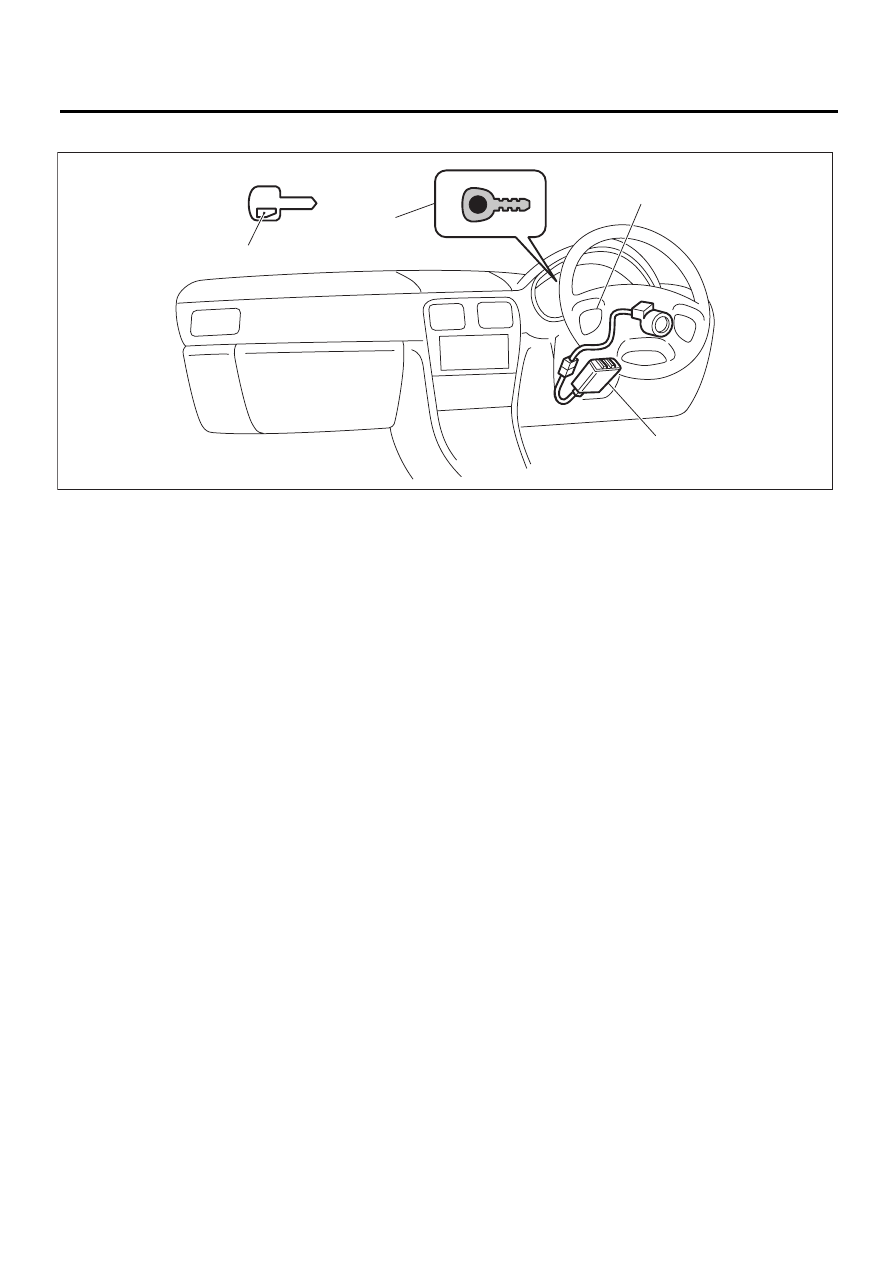

4. СИСТЕМА ИММОБИЛАЙЗЕРА

ПРИМЕЧАНИЕ:
В моделях с левосторонним управлением блок управления иммобилайзером расположен симмет-
рично.

(1)

Антенна

(3)



Блок управления иммобилайзе-
ром (IMMCM)

(4)

Транспондер

(2)

Контрольная лампа противо-
угонной системы (светодиод)





SL-00366

(1)

(2)

(3)

(4)
