Subaru Forester (2008 год). Руководство

BS-15

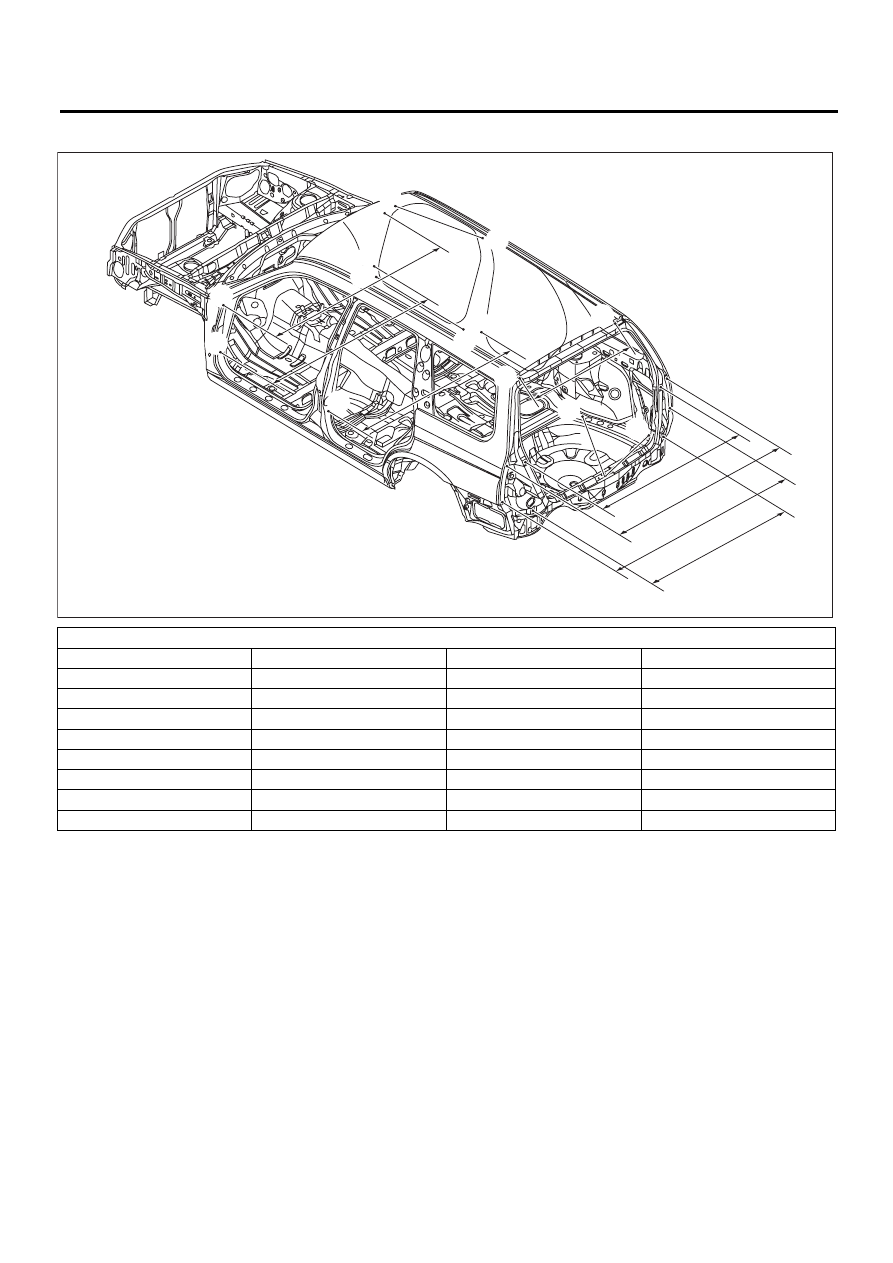

Привязочные размеры

КОНСТРУКЦИЯ КУЗОВА

4. КОНСТРУКЦИЯ ЗАДНЕЙ ЧАСТИ

Единица измерения: мм (дюймы)

Точка измерения

Размер

Точка измерения

Размер

(18) RH до (18) LH

1449 (57,05)

(41) RH до (43) RH

794 (31,26)

(19) RH до (19) LH

1459 (57,44)

(41) LH до (43) LH

805 (31,69)

(27) RH К (29) RH

1007 (39,65)

(42) RH до (42) LH

1110 (43,70)

(27) LH до (29) LH

1007 (39,65)

(44) RH до (44) LH

878 (34,57)

(28) RH до (31) RH

813 (32,01)

(45) RH до (45) LH

1474 (58,03)

(28) LH до (31) LH

813 (32,01)

(46) RH до (46) LH

1252 (49,29)

(24) RH до (24) LH

1438 (56,61)

(47) RH до (47) LH

1552 (61,10)

(41) RH до (41) LH

950 (37,40)

(48) RH до (48) LH

1210 (47,64)

BS-00039

(48)

(47)

(46)

(45)

(18)

(29)

(44)

(41)

(42)

(44)

(31)

(24)

(28)

(18)

(19)

(27)

(19)

IDI-2

Общие сведения

ПРИБОРЫ/ИНФОРМАЦИЯ ДЛЯ ВОДИТЕЛЯ

1. Общие сведения

A: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

B: ОСТОРОЖНО

• Соблюдайте осторожность, чтобы не повредить измерительные приборы и панель приборов.
• Соблюдайте осторожность, чтобы не повредить стекло комбинации приборов.
• Убедитесь в том, что электрический разъем надежно подсоединен.
• После установки убедитесь в том, что все измерительные приборы работают нормально.
• Работайте в перчатках, чтобы избежать повреждения стеклянных поверхностей и поверхностей
измерительных приборов, а также оставления на них отпечатков пальцев.
• Не прилагайте чрезмерных усилий при работе с печатными схемами.
• Не роняйте и не подвергайте детали и узлы ударам.

C: ПОДГОТОВКА ИНСТРУМЕНТА

1. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

Комбинация
приборов

Спидометр

Электроимпульсного типа

Указатель температуры охлаждающей жидкости двигателя

С перекрестной обмоткой

Указатель уровня топлива

С перекрестной обмоткой

Тахометр

Электроимпульсного типа

Контрольная лампа указателей поворота

14 В — 2 Вт

Контрольная лампа зарядки аккумулятора

14 В — 1,4 Вт

Предупреждающая лампа давления масла в двигателе

Светодиод

Предупреждающая лампа системы ABS

14 В — 1,4 Вт

Контрольная лампа обнаружения неисправностей

Светодиод

Контрольная лампа дальнего света фар

14 В — 2 Вт

Предупреждающая лампа открытой двери

Светодиод

Предупреждающая лампа ремней безопасности

Светодиод

Предупреждающая лампа тормозной системы

14 В — 2 Вт

Предупреждающая лампа полного привода

Светодиод

Предупреждающая лампа системы подушек безопасности

Светодиод

Подсветка комбинации приборов

14 В — 3,4 Вт, 14 В — 2 Вт

Предупреждающая лампа AT OIL TEMP (температуры масла в автомати-
ческой трансмиссии)

Светодиод

Контрольная лампа системы круиз-контроля

14 В — 1,4 Вт

Предупреждающая лампа уровня топлива

Светодиод

Контрольная лампа иммобилайзера

Светодиод

Индикатор положения рычага селектора

ЖК-дисплей

Фоновая подсветка ЖК-дисплея

14 В — 1,4 Вт или светодиод

Контрольная лампа установки круиз-контроля

14 В — 1,4 Вт

Контрольная лампа системы динамической стабилизации (VDC)

14 В — 3 Вт

Предупреждающая лампа системы динамической стабилизации (VDC)

Светодиод

Контрольная лампа системы автоматической регулировки уровня свето-
вого пучка фар

14 В — 1,4 Вт

Контрольная лампа режима Power

14 В — 1,4 Вт

Контрольная лампа режима удержания на заснеженном склоне

Светодиод

Контрольная лампа пониженного диапазона двухдиапазонной трансмиссии

Светодиод

Контрольная лампа задних противотуманных фонарей

14 В — 2 Вт

Предупреждающая лампа температуры масла заднего дифференциала

14 В — 2 Вт

НАЗВАНИЕ ИНСТРУМЕНТА

КОММЕНТАРИИ

Тестер цепей

Предназначен для измерения сопротивления и напряжения.
