WW-19

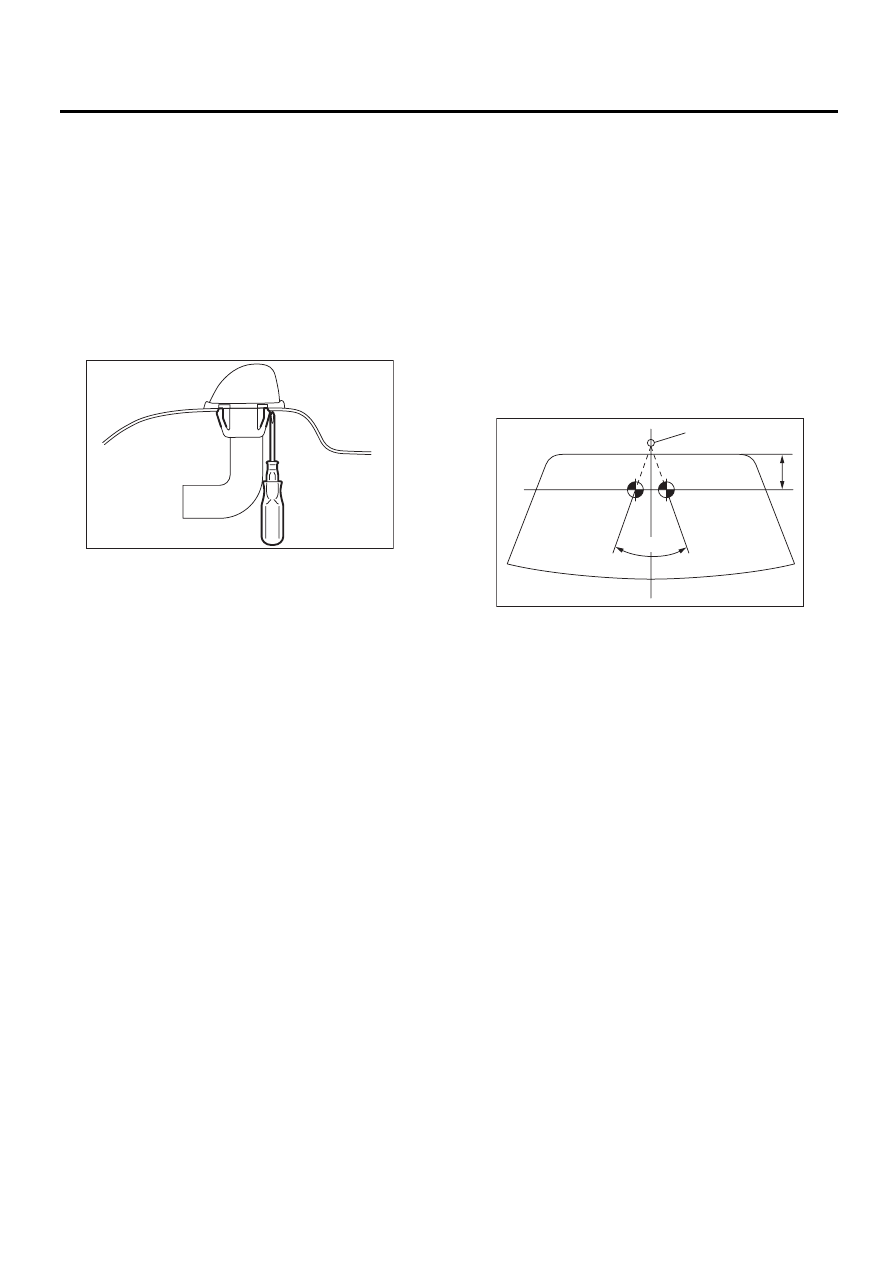

Стеклоомыватель заднего стекла

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

11.Стеклоомыватель заднего

стекла

A: СНЯТИЕ

1) Снимите нижнюю внутреннюю отделку
дверцы багажного отсека. <См. EI-49, СНЯ-
ТИЕ, Внутренняя отделка дверцы багажного
отсека.>
2) Снимите шланг стеклоомывателя с форсунки.
3) При помощи плоской отвертки или похожего
инструмента отсоедините крепление форсунки
стеклоомывателя и снимите форсунку.

B: УСТАНОВКА

1) Производите установку в порядке, обратном
порядку снятия.
2) Отрегулируйте положение форсунки стек-
лоомывателя. <См. WW-19, РЕГУЛИРОВКА,
Омыватель заднего стекла.>

C: ПРОВЕРКА

• Убедитесь в том, что каналы форсунки и
шланги не забиты.
• Убедитесь в том, что шланг не перегнут.

D: РЕГУЛИРОВКА

1) Переведите переключатель стеклоочисти-
телей в положение OFF.
2) При остановке автомобиля, установите
жиклер стеклоомывателя в положение, ука-
занное на рисунке.

Положение жиклера омывателя ветрового
стекла:

A: 35 мм (1,38 дюйма)
B: 72°

WW-00201

(1) Форсунка

WW-00054

A

(1)

B

WW-20

Реле управления стеклоочистителями

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

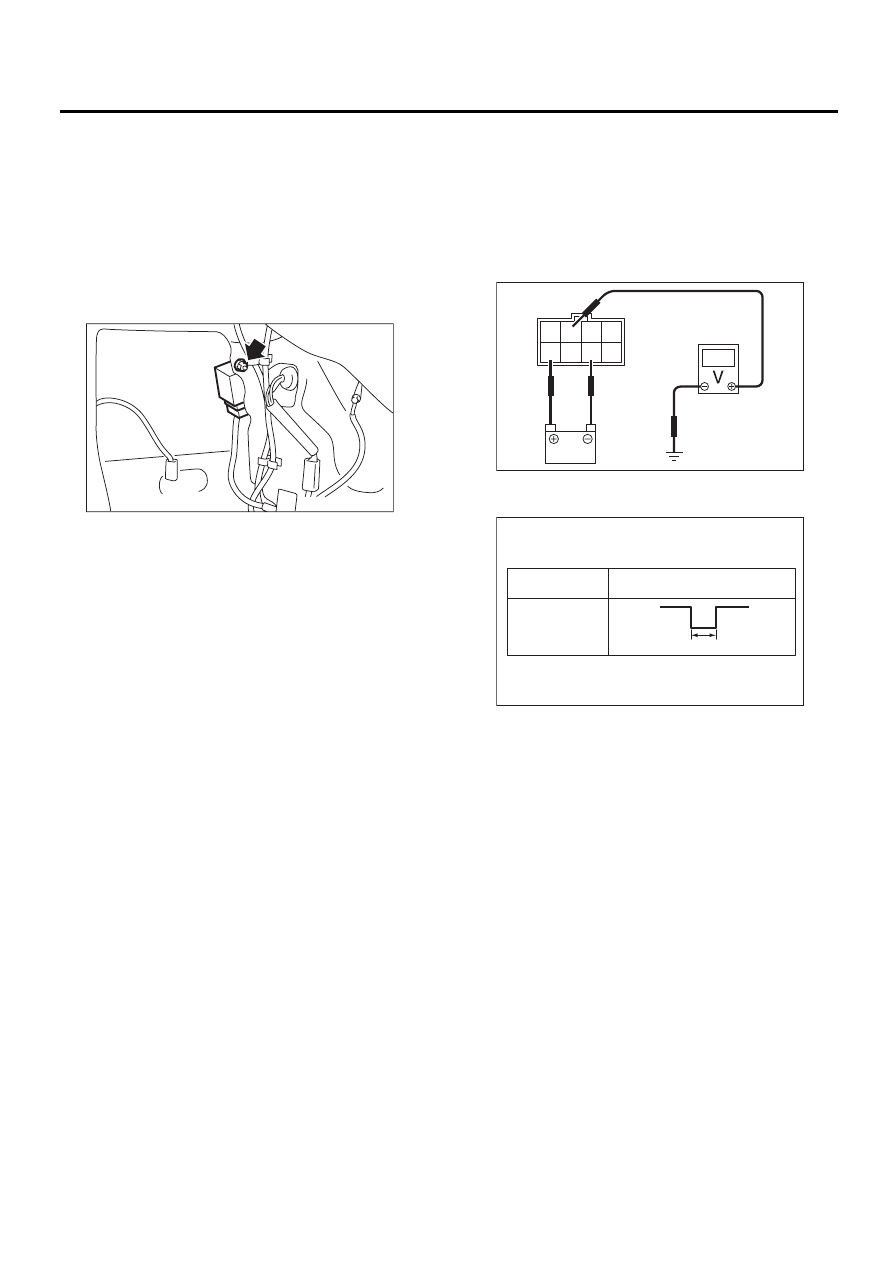

12.Реле управления

стеклоочистителями

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите нижнюю внутреннюю отделку за-
дней четверти с правой стороны. <См. EI-46,
СНЯТИЕ, Внутренняя отделка задней четвер-
ти.>
3) Ослабьте гайку и снимите блок управления.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1) Отсоедините разъем от реле управления
стеклоочистителями
2) Подсоедините положительную клемму (+) ак-
кумуляторной батареи к клемме 8, а отрица-
тельную клемму (–) к клемме 6. Подсоедините
положительный щуп (+) вольтметра к клемме 3
и отрицательный щуп (–) к массе.

3) Измерьте напряжение при работающем реле
стеклоочистителей.

Если параметры работы переключателя не со-
ответствует нормативным, замените его.

WW-00034

(A) Положение переключателя

(B) Напряжение

(C) ON (ВКЛ.)

(D) 12 В

(E) 0 В

(F) 9

±2 сек.

WW-00035

2

1

4

3

6

5

8

7

WW-00055

(A)

(B)

(C)

(D)

(E)

(F)

WW-21

Омыватель фар

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

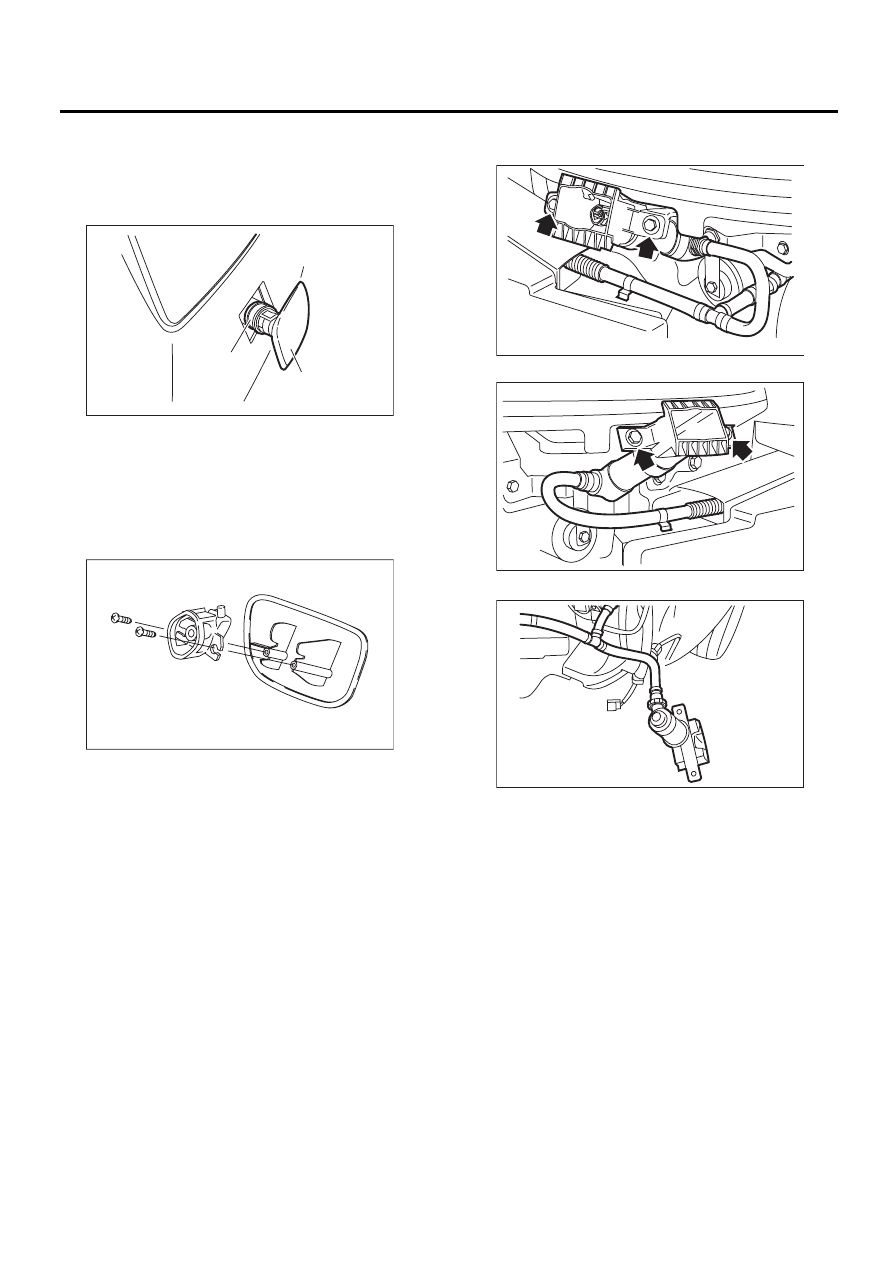

13.Омыватель фар

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Отсоедините крышку форсунки от привода.

ОСТОРОЖНО:
Будьте осторожны, не повредите облицов-
ку переднего бампера.
3) Отсоедините форсунку от крышки форсунки.

4) Снимите передний бампер. <См. EI-22, СНЯ-
ТИЕ, Передний бампер.>

5) Снимите с бампера привод.
• Левый привод

• Правый привод

6) Отсоедините шланги.

7) Снимите шланг с балки бампера.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Убедитесь в том, что привод и крышка форсун-
ки крепко затянуты.

(1) Привод

(2) Крышка форсунки

WW-00372

(1)

(2)

WW-00373

WW-00374

WW-00375

WW-00376

WW-22

Таймер омывателя фар

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

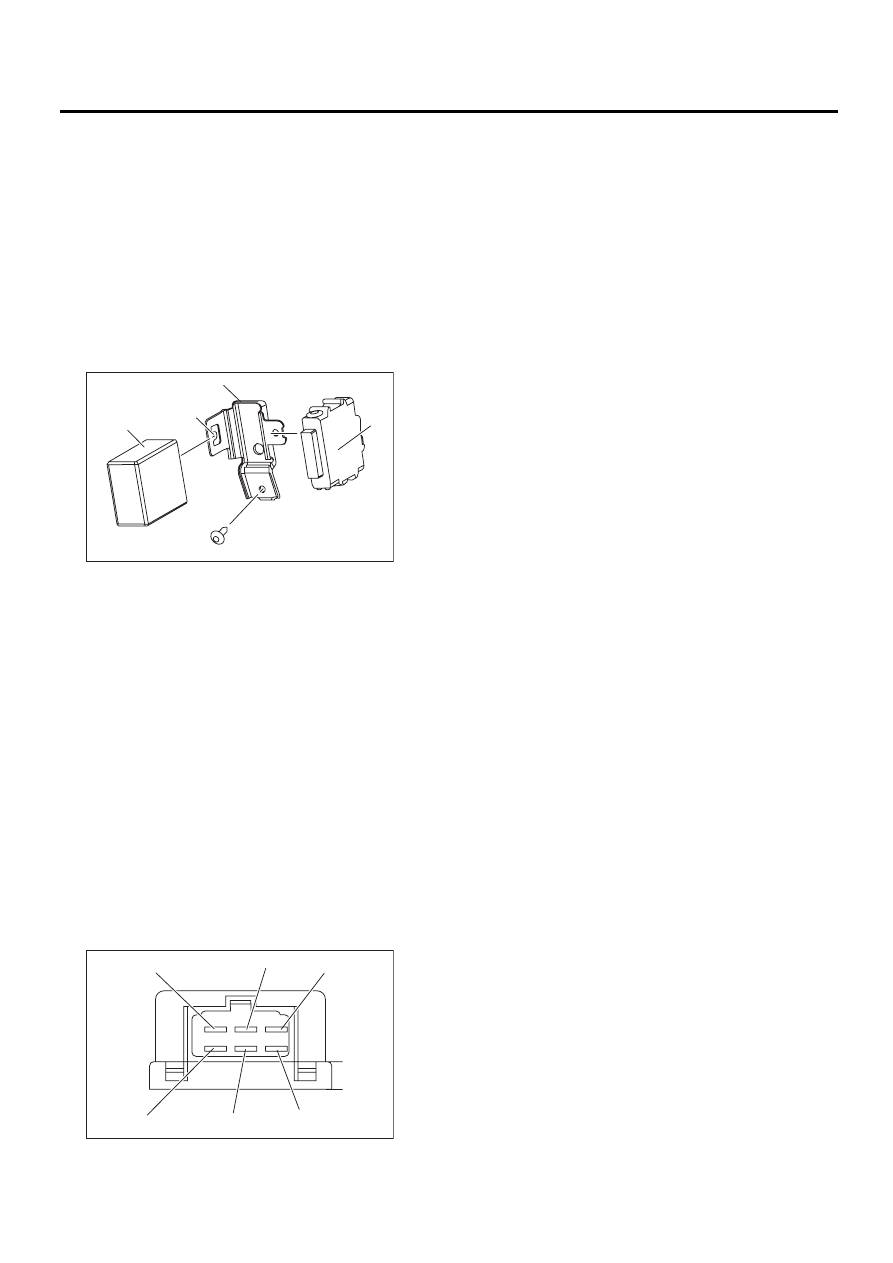

14.Таймер омывателя фар

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите отделение для перчаток. <См. EI-38,
СНЯТИЕ, Отделение для перчаток.>
3) Отсоедините разъем от таймера омывателя
фар и блока регулятора светового пучка фар.
4) Снимите кронштейн, установленный на ру-
левой опорной балке.
5) При помощи плоской отвертки, приподними-
те ребро кронштейна и снимите таймер омыва-
теля фар.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1) Снимите блок регулятора светового пучка
фар.
2) Подсоедините положительную клемму воль-
тметра к клемме 3 таймера омывателя фар, и
отрицательную клемму к клемме 2.
3) Подсоедините положительную клемму акку-
муляторной батареи к клеммам 1, 4, 5, 6 тайме-
ра омывателя фар, и отрицательную клемму к
клемме 2.

(1) Таймер омывателя фар

(2) Кронштейн

(3) Блок управления системы регулировки уровня све-

тового пучка фар.

(4) Ребро

WW-00389

(1)

(2)

(4)

(3)

(1)

(6)

(3)

(2)

(4)

(5)

WW-00390
