Subaru Forester (2008 год). Руководство - часть 751

LI-35

Верхний стоп-сигнал

СИСТЕМА ОСВЕЩЕНИЯ

24.Верхний стоп-сигнал

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

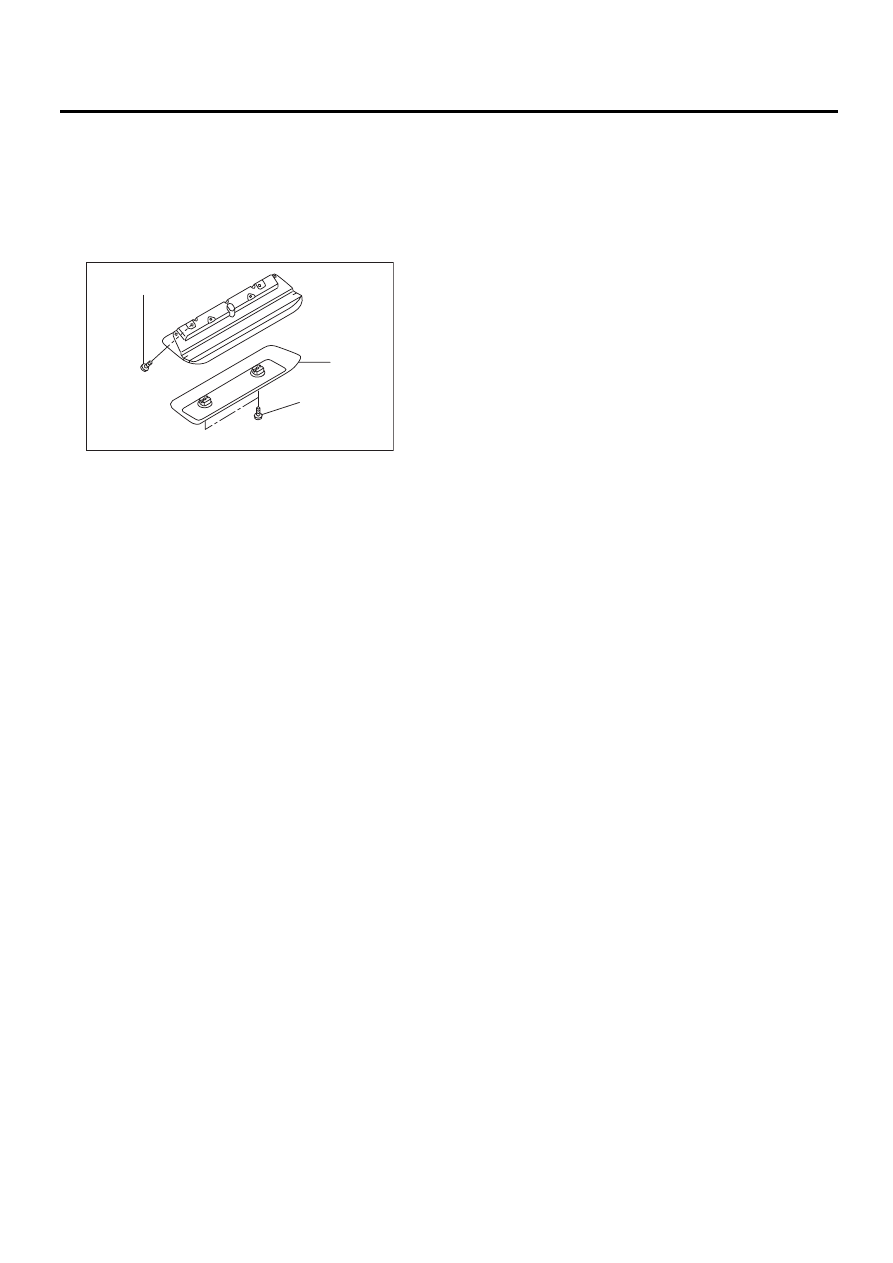

2) Отверните винты (a) и снимите крышку (b).
3) Отверните винты (c). Отсоедините разъем и
снимите верхний стоп-сигнал

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1) Визуально проверьте, не перегорела ли лампа.
2) Проверьте технические характеристики лампы.
<См. LI-2, ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ,
Общие сведения.>
3) Если лампа неисправна, замените ее на но-
вую.

(c)

(b)

(a)

LI-00716

LI-36

Узел бокового указателя поворота

СИСТЕМА ОСВЕЩЕНИЯ

25.Узел бокового указателя

поворота

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

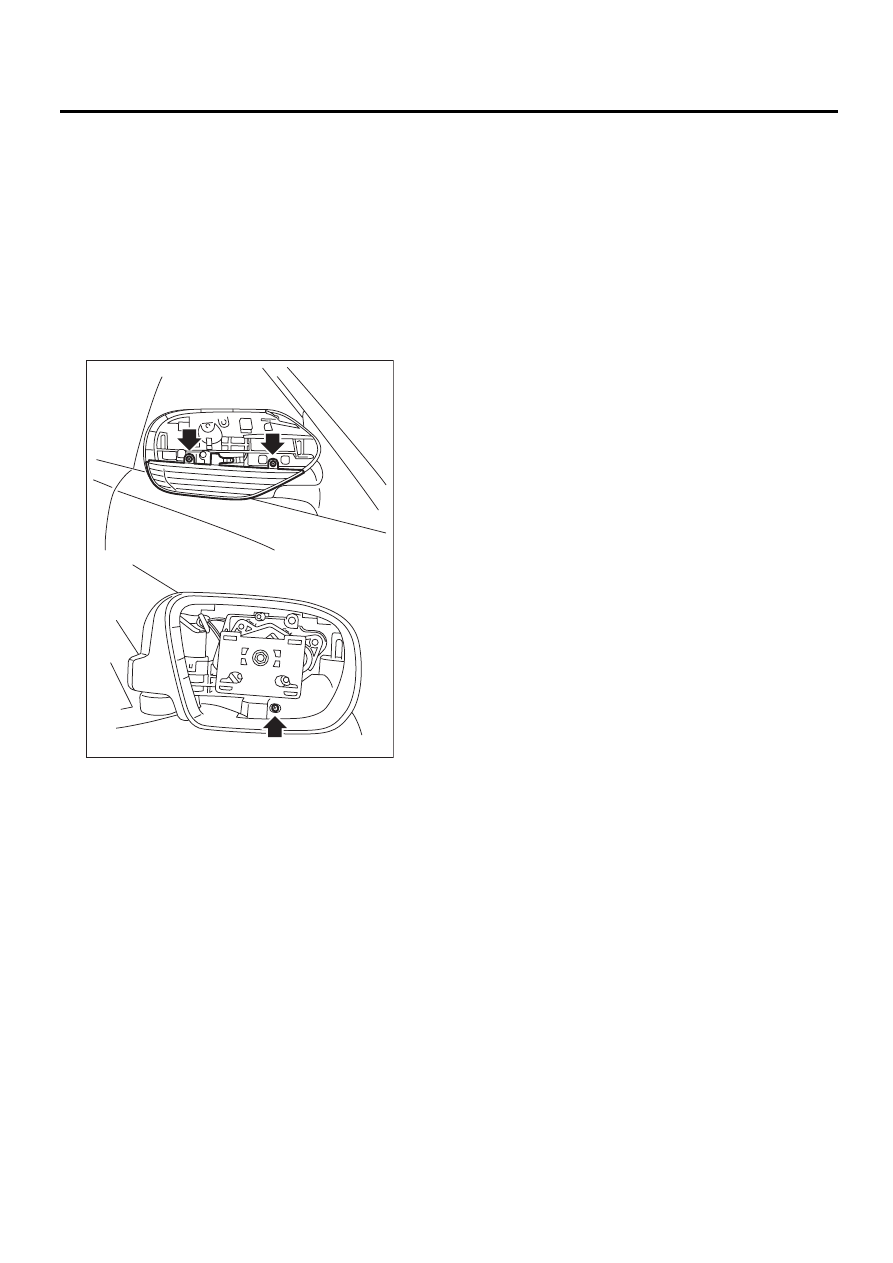

2) Снимите колпак наружного зеркала. <См.
GW-12, ЗАМЕНА, Колпак наружного зеркала.>
3) Снимите наружное зеркало. <См. GW-14,
ЗАМЕНА, Наружное зеркало.>
4) Отсоедините разъем жгута проводов, сни-
мите 3 крепежных винта, затем снимите узел
бокового указателя поворота.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1) Установите узел бокового указателя пово-
рота и проверьте его работу в режиме мигания.
2) При сбое в режиме мигания, замените узел
бокового указателя поворота новым.

ПРИМЕЧАНИЕ:
Поскольку в боковом указателе поворота,
встроенном в наружное зеркало, используется
светодиод, то если он не загорается, замените
весь узел бокового указателя поворота.

LI-00293

LI-37

Фонарь точечной подсветки

СИСТЕМА ОСВЕЩЕНИЯ

26.Фонарь точечной

подсветки

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

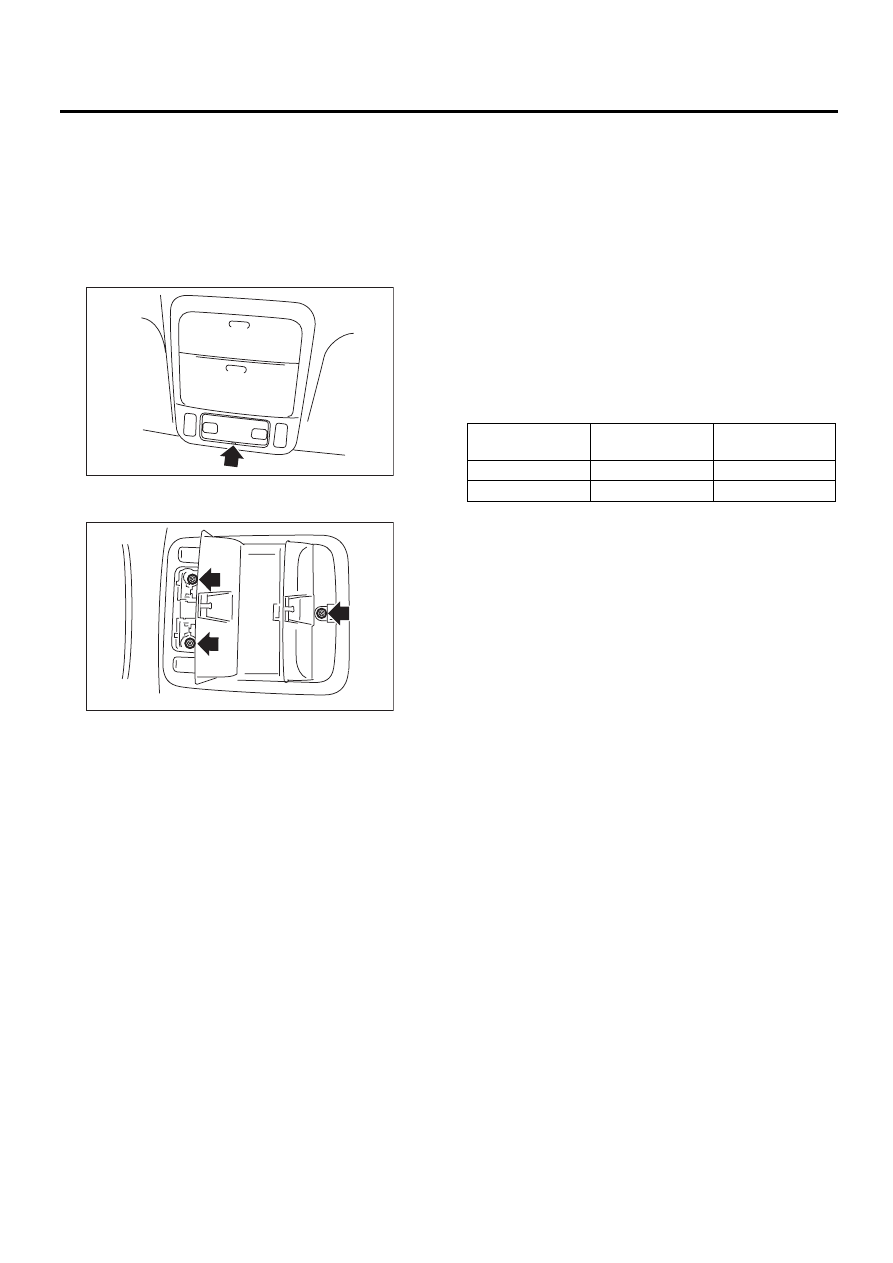

2) Вставьте отвертку с плоским жалом в вы-
точку на рассеивателе и снимите его, поддев
снизу.

3) Снимите винт крепления фонаря точечной
подсветки.

4) Отсоедините разъемы жгута проводов и
снимите фонарь точечной подсветки.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1. ЛАМПА ФОНАРЯ ТОЧЕЧНОЙ
ПОДСВЕТКИ

1) Визуально проверьте, не перегорела ли лампа.
2) Проверьте технические характеристики
лампы.
<См. LI-2, ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ,
Общие сведения.>
3) Если лампа неисправна, замените ее на но-
вую.

2. ВЫКЛЮЧАТЕЛЬ ФОНАРЯ ТОЧЕЧНОЙ
ПОДСВЕТКИ

Измерьте сопротивление выключателя фона-
ря точечной подсветки.

LI-00038

LI-00678

Положение вы-

ключателя

Клемма №

Нормативное

значение

OFF (ВЫКЛ.)

 —

1 MОм или более

ON (ВКЛ.)

1 и 2

18±5,4 Ом

LI-38

Плафон освещения салона

СИСТЕМА ОСВЕЩЕНИЯ

27.Плафон освещения салона

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

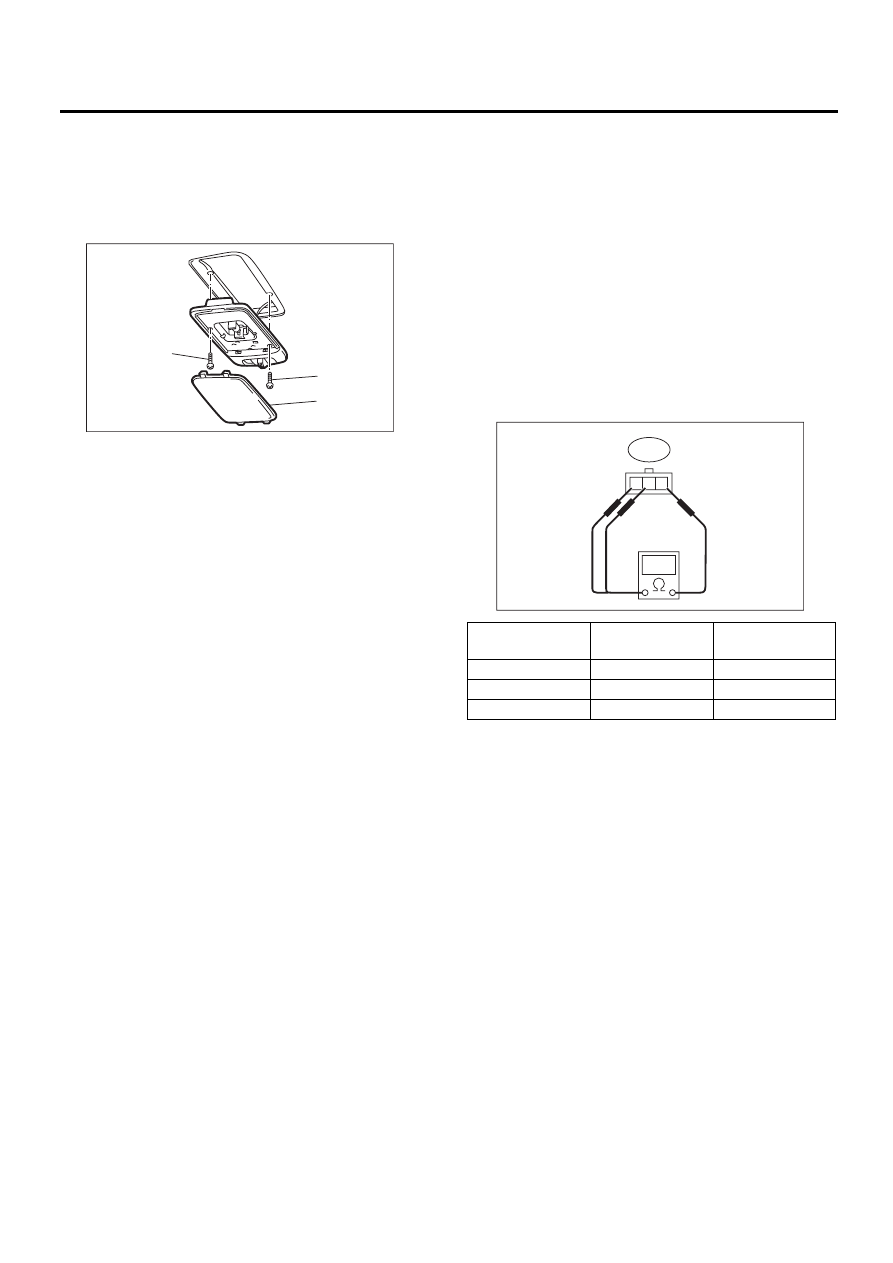

2) Снимите рассеиватель (A) и крепежные вин-
ты (B).

3) Отсоедините разъем жгута проводов, а за-
тем снимите плафон освещения салона.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1. ЛАМПА ПЛАФОНА ОСВЕЩЕНИЯ
САЛОНА

1) Визуально проверьте, не перегорела ли лампа.
2) Проверьте технические характеристики
лампы.
<См. LI-2, ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ,
Общие сведения.>
3) Если лампа неисправна, замените ее на но-
вую.

2. ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ
САЛОНА

Измерьте сопротивление выключателя осве-
щения салона.

LI-00040

(B)

(B)

(A)

Положение вы-

ключателя

Клемма №

Нормативное

значение

OFF (ВЫКЛ.)

 —

1 MОм или более

ON (ВКЛ.)

1 и 3

1,5±0,5 Ом

ДВЕРЬ

1 и 2

1,5±0,5 Ом

LI-00041

3 2 1
