Узел фары

СИСТЕМА ОСВЕЩЕНИЯ

2. БАЛЛАСТНОЕ СОПРОТИВЛЕНИЕ
ФАРЫ С ЛАМПОЙ ВЫСОКОЙ
ИНТЕНСИВНОСТИ СВЕЧЕНИЯ

ОСТОРОЖНО:
• Запрещается выполнять работы с влаж-
ными руками.
• В цепи фары с лампой высокой интенсив-
ности свечения используется очень высокое
напряжение. Перед началом работ убедитесь
в том, что электропитание отключено.
• Не оставляйте фару без балластного со-
противления на длительное время. Пыль,
влага и т.п., проникающие в фару, влияют
на ее эксплуатационные характеристики.

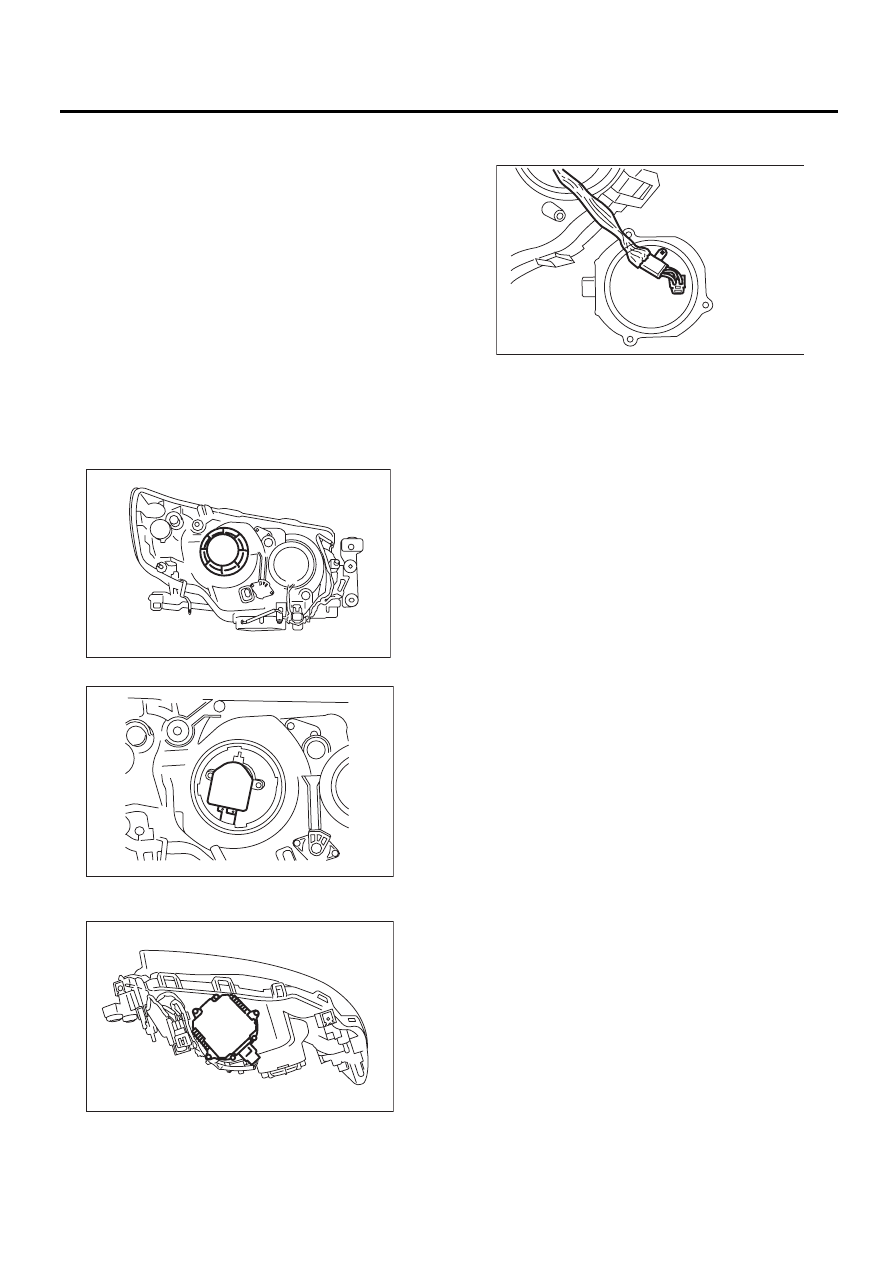

1) Отсоедините провод массы от аккумулятора.
2) Снимите узел фары. <См. LI-18, СНЯТИЕ,
Узел фары.>
3) Снимите заднюю крышку.

4) Отсоедините разъем жгута проводов.

5) Ослабьте винты и снимите балластное со-
противление.

6) Отсоедините разъем от балластного сопро-
тивления фары.

ОСТОРОЖНО:
Соблюдайте осторожность, так как выточ-
ка легко сминается.
7) Поверните винт регулировки света фары та-
ким образом, чтобы пучок света был направ-
лен вверх. Обеспечьте достаточное место для
пропускания патрона через фару.

ОСТОРОЖНО:
Убедитесь в том, что рефлектор не мешает
корпусу выступающей части.
8) Вставьте патрон в переднюю часть кронш-
тейна светоотражателя.
9) Поверните винт регулировки фары таким
образом, чтобы луч был направлен вниз. Обес-
печьте достаточное место для пропускания
патрона под кронштейном рефлектора.

ОСТОРОЖНО:
Убедитесь в том, что рефлектор не мешает
корпусу выступающей части.
10) Снимите с фары патрон со стороны нижней
части корпуса.

ОСТОРОЖНО:
Соблюдайте осторожность, чтобы детали
патрона не попали между рефлектором и
корпусом.

LI-00478

LI-00479

LI-00480

LI-00481

LI-20

Узел фары

СИСТЕМА ОСВЕЩЕНИЯ

D: СБОРКА

1. РАССЕИВАТЕЛЬ

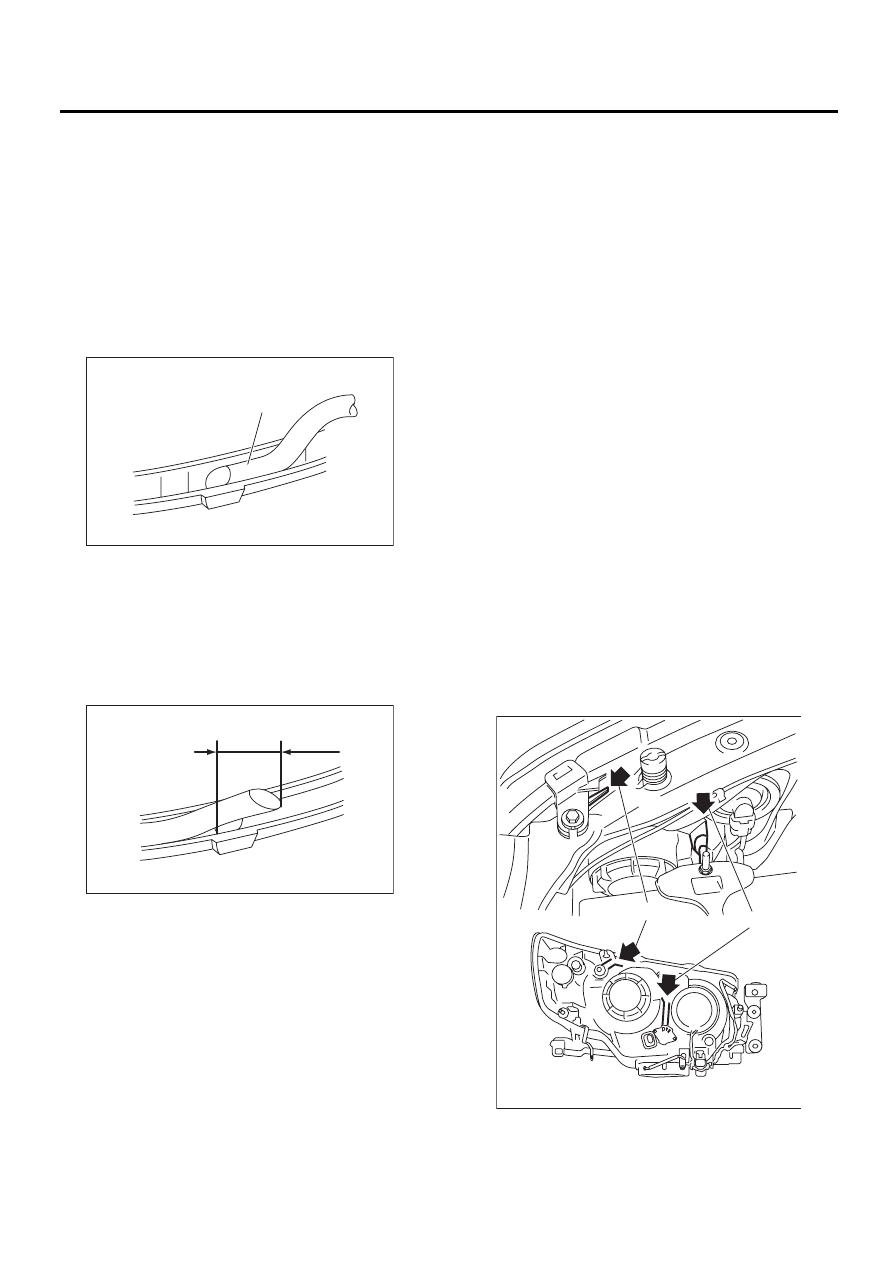

1) Отрежьте кусочек уплотнительной проклад-
ки (A) под углом 45°.
2) Повернув прокладку (А) срезом вверх,
вставьте ее в канавку уплотнения.

ОСТОРОЖНО:
• Если прокладка выступает, медленно из-
влеките ее из канавки.
• Не растягивайте прокладку. Если проклад-
ка растянется, герметизация нарушится.

3) После установки прокладки вокруг уплотне-
ния обрежьте ее кончик под углом 45°, так,
чтобы длина прокладки на 10 мм превышала
окружность уплотнения, и кончики накладыва-
лись друг на друга. Затем с помощью отвертки
утопите прокладку в канавку уплотнения.

4) Совместите рассеиватель с узлом фары, а
затем вставьте рассеиватель в узел фары.
5) Зацепите крючки.
6) Поместите герметизированную часть узла
фары в воду и проверьте, не проникает ли вода
внутрь фары.

ОСТОРОЖНО:
Убедитесь в том, что вода не проникает
внутрь фары через патрон лампы и венти-
ляционное отверстие.

E: РЕГУЛИРОВКА

1. РЕГУЛИРОВКА ПУЧКА СВЕТА ФАР

ОСТОРОЖНО:
Перед началом регулировки уровня свето-
вого пучка фар выключите освещение. Если
освещение необходимо для проверки на-
правления светового пучка фар, не держите
его включенным более двух минут.

ПРИМЕЧАНИЕ:
Перед проверкой уровня светового пучка фар
убедитесь в следующем:
• Участок вокруг фары не имеет повреждений
или каких-либо иных деформаций.
• Автомобиль стоит на ровной поверхности.
• Давление воздуха в шинах нормативное.
• Топливный бак автомобиля полностью за-
полнен.
1) Несколько раз качните автомобиль для нор-
мализации подвески.
2) Убедитесь, что место водителя занято.
3) Измерьте высоту центра фары и расстояние
между правой и левой фарой.
4) Включите фары и отрегулируйте ближний
свет по отражению светового пучка на экране.

ПРИМЕЧАНИЕ:
• Установите переключатель регулятора уров-
ня светового пучка фар в положение 0.
• При помощи отвертки отрегулируйте пучок
света вначале по вертикали (А), затем по гори-
зонтали (В).

(A) Прокладка

LI-00061

(A)

LI-00062

10mm

LI-00531

(A)

(B)

LI-21

Узел фары

СИСТЕМА ОСВЕЩЕНИЯ

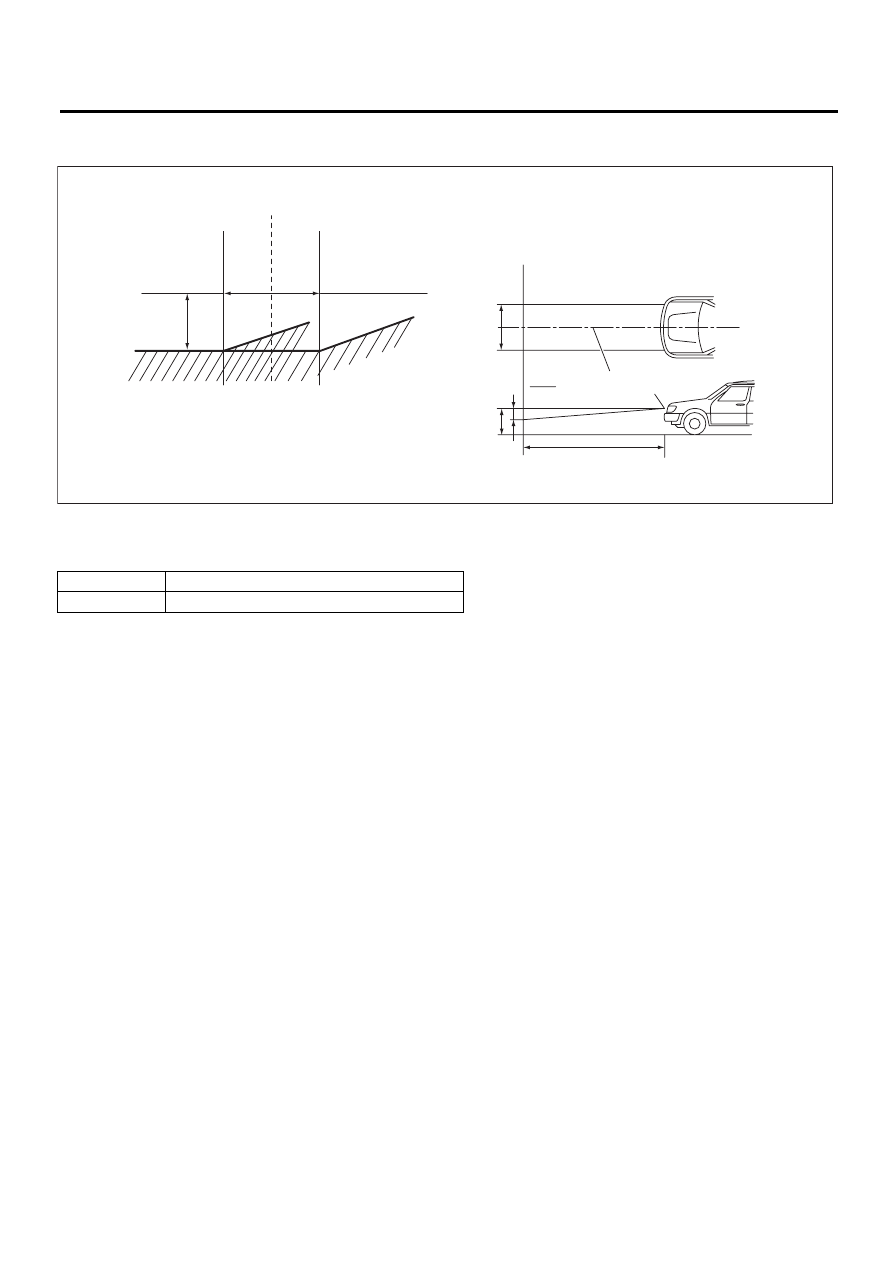

На рисунке показана модель с левосторонним управлением. Форма пучка света фар для моделей
с правосторонним управлением – симметрична.

(A)

Центральная ось автомобиля

(B)

Отметка центральной точки
лампы





W, мм (дюймы)

h, мм (дюймы) на расстоянии 3 м (10 футов)

1 (48,6)

30 (1,18)

LI-00054

H

H

W1

W

W

W2

W2

W1

(A)

(A)

3m (10 ft)

(B)

h

h

LI-22

Лампа фары

СИСТЕМА ОСВЕЩЕНИЯ

13.Лампа фары

A: СНЯТИЕ

1. ФАРА ГАЛОГЕННОГО ТИПА

ОСТОРОЖНО:
• Галогенная лампа нагревается до высо-
кой температуры, поэтому попадание грязи
или масла на поверхность такой лампы сни-
жает срок ее службы. Заменяя лампу, удер-
живайте лампу за фланцевый участок. Ни-
когда не прикасайтесь к стеклянной повер-
хности лампы.
• Пыль, влага и т.п. может попасть в фару и
ухудшить эффективность ее работы. Поэто-
му никогда не оставляйте фару без лампы
на длительный период времени.

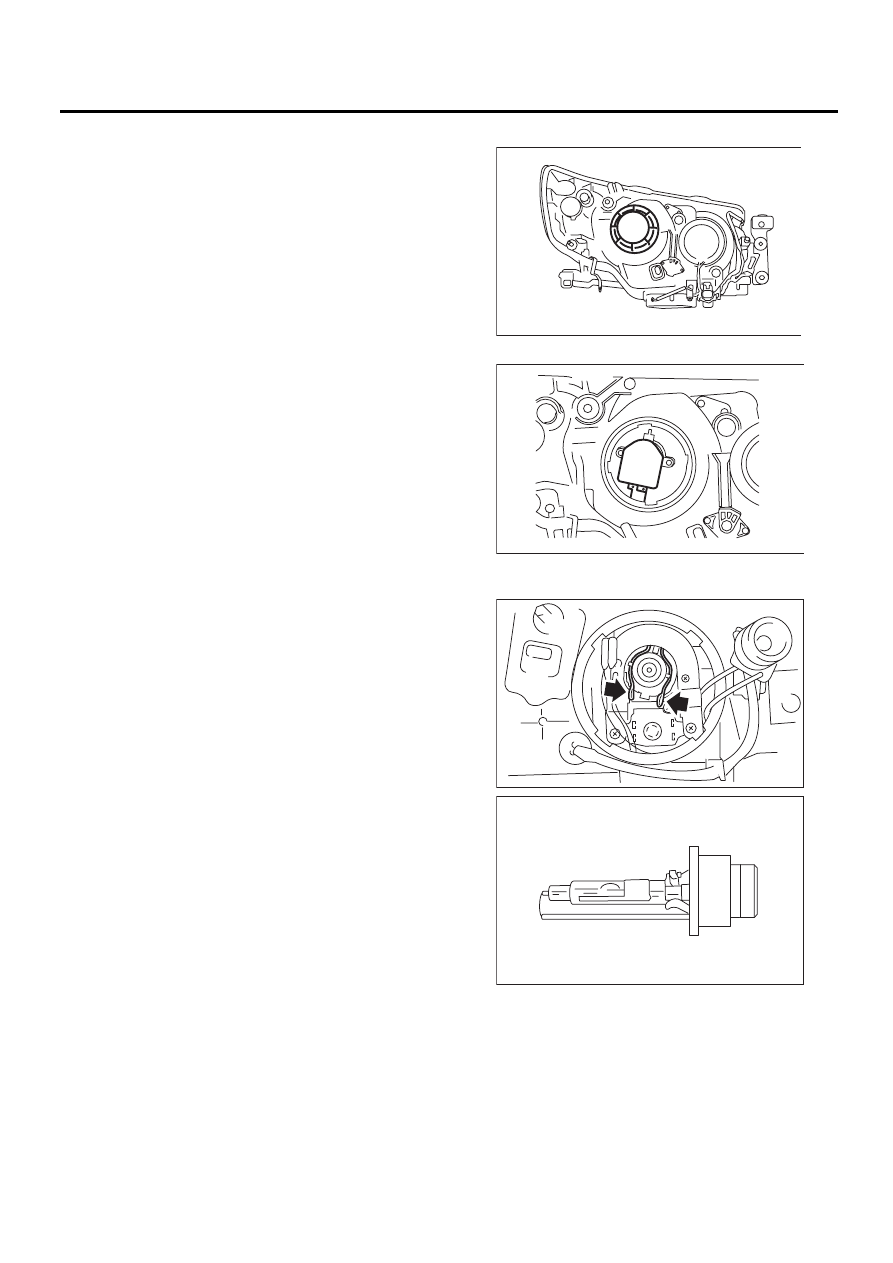

1) Отсоедините провод массы от аккумулятора.
2) Снимите воздухозаборный короб (после сня-
тия правой фары). <См. IN(H4SO)-5, СНЯТИЕ,
Корпус воздушного фильтра.>
3) Снимите заднюю крышку.
4) Отсоедините разъем жгута проводов.
5) Для снятия лампы снимите стопорную пру-
жину.

2.ФАРА С ЛАМПОЙ ВЫСОКОЙ
ИНТЕНСИВНОСТИ СВЕЧЕНИЯ

ОСТОРОЖНО:
• Запрещается выполнять работы с влаж-
ными руками.
• В цепи освещения используется очень
высокое напряжение. Перед началом работ
убедитесь в том, что электропитание от-
ключено.
•  При замене лампы удерживайте ее за
фланцевый участок. Никогда не прикасай-
тесь к стеклянной поверхности лампы.
• Не оставляйте фару без лампы на дли-
тельное время. Пыль, влага и т.п. могут по-
пасть в фару и ухудшить эффективность ее
работы.
1) Отсоедините провод массы от аккумулятора.
2) Снимите узел фары. <См. LI-22, ФАРА С
ЛАМПОЙ ВЫСОКОЙ ИНТЕНСИВНОСТИ СВЕ-
ЧЕНИЯ, СНЯТИЕ, Лампа фары.>

3) Снимите заднюю крышку.

4) Отсоедините разъем жгута проводов.

5) Для снятия лампы снимите стопорную пру-
жину.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.
