LI-7

Система фонарей заднего хода

СИСТЕМА ОСВЕЩЕНИЯ

6. Система фонарей заднего

хода

A: ЭЛЕКТРИЧЕСКАЯ СХЕМА

1. ФОНАРЬ ЗАДНЕГО ХОДА

<См. WI-217, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Сис-
тема фонарей заднего хода.>

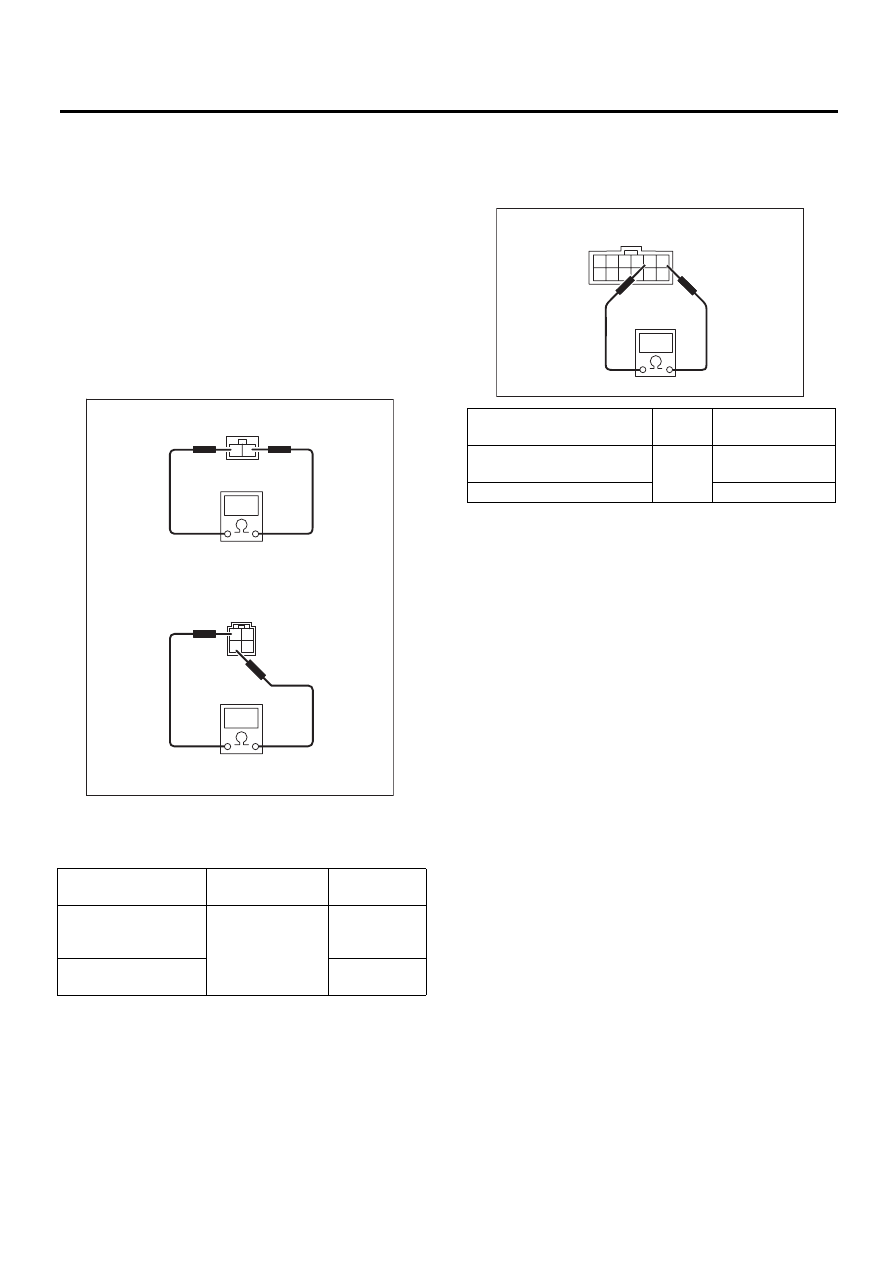

B: ПРОВЕРКА

1. ВЫКЛЮЧАТЕЛЬ ФОНАРЕЙ ЗАДНЕГО
ХОДА (МОДЕЛЬ MT)

Измерьте сопротивление выключателя фона-
рей заднего хода.

2. ВЫКЛЮЧАТЕЛЬ БЛОКИРАТОРА
(МОДЕЛЬ AT)

Измерьте сопротивление выключателя блоки-
ратора.

(A) Модель без турбонаддува

(B) Модели с турбонаддувом

Положение выклю-

чателя

Клемма №

Норматив-

ное значение

Когда рычаг селекто-
ра переведен в поло-

жение заднего хода.

Модель без тур-

бонаддува: 1 и 2

Модель с турбо-

наддувом: 2 и 4

Менее 1 Ома

Другие положения

1 MОм или

более

LI-00317

1

2

1

2

3

4

(A)

(B)

Положение выключателя

Клем-

ма №

Нормативное

значение

Когда рычаг селектора пе-

реведен в положение R.

1 и 2

Менее 1 Ома

Другие положения

1 MОм или более

9

LI-00005

4 3 2 1

5

6

7

8

10

11

12

LI-8

Система стоп-сигналов

СИСТЕМА ОСВЕЩЕНИЯ

7. Система стоп-сигналов

A: ЭЛЕКТРИЧЕСКАЯ СХЕМА

1. СТОП-СИГНАЛ

<См. WI-218, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Сис-
тема фонарей стоп-сигналов.>

B: ПРОВЕРКА

1. ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ

Измерьте сопротивление выключателя стоп-
сигналов.

(A) Модель без системы круиз-контроля

(B) Модель с системой круиз-контроля

Положение вы-

ключателя

Клемма №

Норматив-

ное значение

При нажатой пе-

дали тормоза

1 и 2: Модель без сис-

темы круиз-контроля

2 и 3: Модель с систе-

мой круиз-контроля

Менее 1 Ома

При отпущенной

педали тормоза

1 MОм или

более

3

4

1

2

1

2

LI-00064

(A)

(B)

LI-9

Система освещения салона

СИСТЕМА ОСВЕЩЕНИЯ

8. Система освещения салона

A: ЭЛЕКТРИЧЕСКАЯ СХЕМА

1. ОСВЕЩЕНИЕ САЛОНА

<См. WI-232, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Сис-
тема освещения салона.>

B: ПРОВЕРКА

1. ДАТЧИК ОТКРЫТИЯ ДВЕРИ

Измерьте сопротивление датчика открытия
двери.

2. ВЫКЛЮЧАТЕЛЬ ЗАМКА ДВЕРЦЫ
БАГАЖНОГО ОТСЕКА

Измерьте сопротивление выключателя замка
дверцы багажного отсека.

Датчик

Клемма №

Нормативное

значение

При открытой двери

1 и 3

Менее 1 Ома

При закрытой двери

1 MОм или более

Положение

выключателя

Клемма №

Нормативное

значение

При открытой дверце

1 и 2

Менее 1 Ома

При закрытой дверце

1 MОм или более

1
2
3

LI-00007

LI-10

Система регулировки уровня светового пучка фар

СИСТЕМА ОСВЕЩЕНИЯ

9. Система регулировки

уровня светового пучка
фар

A: ЭЛЕКТРИЧЕСКАЯ СХЕМА

<См. WI-207, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Сис-
тема регулировки уровня светового пучка
фар.>

B: ПРОВЕРКА

1. ПРИВОД РЕГУЛЯТОРА УРОВНЯ
СВЕТОВОГО ПУЧКА ФАР

1) Включите фары
2) Переводите переключатель в последова-
тельности 0

→ 1 → 2 → 3 → 4 → 5, и проверьте,

снижается ли уровень светового пучка фар.

2. ПЕРЕКЛЮЧАТЕЛЬ РЕГУЛЯТОРА
УРОВНЯ СВЕТОВОГО ПУЧКА ФАР

Подсоедините тестер цепи к разъему переклю-
чателя регулятора уровня светового пучка
фар. Измерьте сопротивление переключателя
в каждом положении.

Положение переключателя

Сопротивление (Ом)

0

1600

1

1378

2

1158

3

938

4

718

5

497

6 5 4

2 1

LI-00530

RH

LH

3
